公布日：2023.03.17
申請日：2022.12.27
分類號：C02F3/00(2023.01)I;C02F3/20(2023.01)I;C02F3/12(2023.01)I
摘要
本發明屬于污水處理技術領域，公開了一種強化好氧顆粒污泥篩選的裝置，包括好氧池，所述好氧池輸入端安裝有水泵，所述水泵輸出端與所述好氧池之間安裝有流量計，所述好氧池輸出端連接有出水管；所述好氧池內部呈S型安裝有若干擋板，所述好氧池與所述擋板之間及相鄰兩塊所述擋板之間安裝有柵板，所述柵板中等距安裝有若干截面呈三角形的柵條，所述柵條的棱角方向與水流流動的方向相反，所述好氧池底部安裝有曝氣管，所述曝氣管輸入端安裝有曝氣裝置，所述曝氣管輸出端安裝有曝氣盤；所述柵板頂部?jì)蓚劝惭b有支板，所述支板于端部安裝有轉柱，所述轉柱通過軸承安裝有旋流葉。
權利要求書

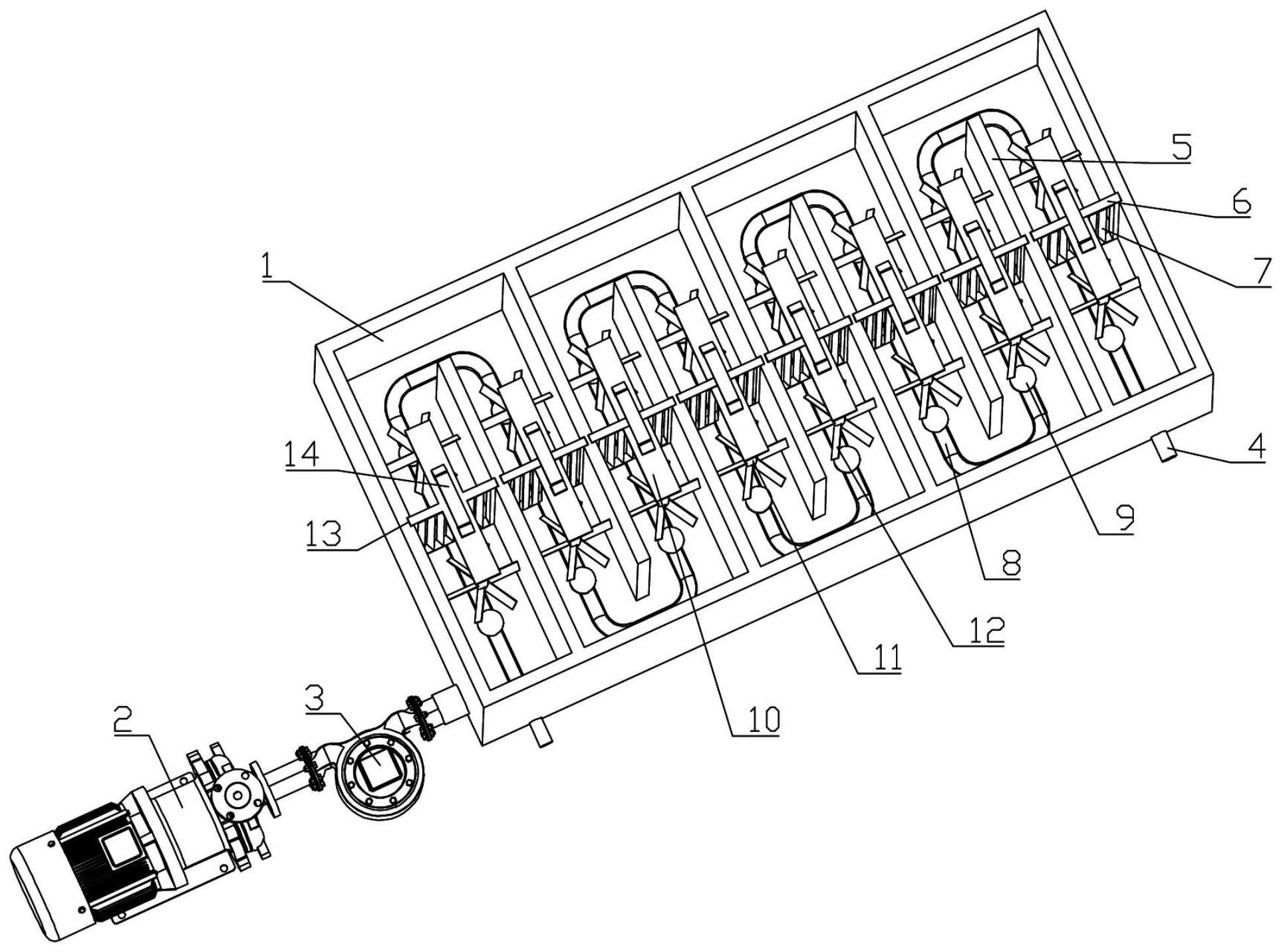

1.一種強化好氧顆粒污泥篩選的裝置，包括好氧池(1)，其特征在于：所述好氧池(1)輸入端安裝有水泵(2)，所述水泵(2)輸出端與所述好氧池(1)之間安裝有流量計(3)，所述好氧池(1)輸出端連接有出水管(4)；所述好氧池(1)內部呈S型安裝有若干擋板(5)，所述好氧池(1)與所述擋板(5)之間及相鄰兩塊所述擋板(5)之間安裝有柵板(6)，所述柵板(6)中等距安裝有若干截面呈三角形的柵條(7)，所述柵條(7)的棱角方向與水流流動的方向相反，所述好氧池(1)底部安裝有曝氣管(8)，所述曝氣管(8)輸入端安裝有曝氣裝置，所述曝氣管(8)輸出端安裝有曝氣盤(9)；所述柵板(6)頂部?jì)蓚劝惭b有支板(10)，所述支板(10)于端部安裝有轉柱(11)，所述轉柱(11)通過軸承安裝有旋流葉(12)。
2.根據權利要求1所述的一種強化好氧顆粒污泥篩選的裝置，其特征在于：所述擋板(5)至少有五塊。
3.根據權利要求2所述的一種強化好氧顆粒污泥篩選的裝置，其特征在于：所述擋板(5)設有插槽(13)，所述柵板(6)安裝于所述插槽(13)中。
4.根據權利要求3所述的一種強化好氧顆粒污泥篩選的裝置，其特征在于：所述好氧池(1)底部設有安裝槽，所述曝氣管(8)安裝于安裝槽中。
5.根據權利要求4所述的一種強化好氧顆粒污泥篩選的裝置，其特征在于：所述曝氣管(8)呈S型安裝于所述好氧池(1)中。
6.根據權利要求5所述的一種強化好氧顆粒污泥篩選的裝置，其特征在于：所述柵條(7)至少有五根。
7.根據權利要求6所述的一種強化好氧顆粒污泥篩選的裝置，其特征在于：所述支板(10)上安裝有把手(14)。
8.根據權利要求7所述的一種強化好氧顆粒污泥篩選的裝置，其特征在于：所述曝氣盤(9)位于所述旋流葉(12)的正下方。
9.根據權利要求8所述的一種強化好氧顆粒污泥篩選的裝置，其特征在于：所述擋板(5)與所述好氧池(1)一體成型。
10.根據權利要求9所述的一種強化好氧顆粒污泥篩選的裝置，其特征在于：所述出水管(4)的輸入端低于所述好氧池(1)的內底面。
發明內容
針對上述背景技術所提出的問題，本發明的目的是：旨在提供一種強化好氧顆粒污泥篩選的裝置。
為實現上述技術目的，本發明采用的技術方案如下：
一種強化好氧顆粒污泥篩選的裝置，包括好氧池，所述好氧池輸入端安裝有水泵，所述水泵輸出端與所述好氧池之間安裝有流量計，所述好氧池輸出端連接有出水管；
所述好氧池內部呈S型安裝有若干擋板，所述好氧池與所述擋板之間及相鄰兩塊所述擋板之間安裝有柵板，所述柵板中等距安裝有若干截面呈三角形的柵條，所述柵條的棱角方向與水流流動的方向相反，所述好氧池底部安裝有曝氣管，所述曝氣管輸入端安裝有曝氣裝置，所述曝氣管輸出端安裝有曝氣盤；
所述柵板頂部?jì)蓚劝惭b有支板，所述支板于端部安裝有轉柱，所述轉柱通過軸承安裝有旋流葉。
進一步限定，所述擋板至少有五塊，這樣的設計，保證污水的流動距離。
進一步限定，所述擋板設有插槽，所述柵板安裝于所述插槽中，這樣的設計，便于柵板的安裝和取出。
進一步限定，所述好氧池底部設有安裝槽，所述曝氣管安裝于安裝槽中，這樣的設計，使曝氣管不突出于好氧池內底部，進而不干涉柵板的放置。
進一步限定，所述曝氣管呈S型安裝于所述好氧池中，這樣的設計，最大化曝氣范圍。
進一步限定，所述柵條至少有五根，這樣的設計，保證水流的流動效果。
進一步限定，所述支板上安裝有把手，這樣的設計，便于柵板的提拉取出。
進一步限定，所述曝氣盤位于所述旋流葉的正下方，這樣的設計，曝氣時，便于帶動旋流葉的旋轉。
進一步限定，所述擋板與所述好氧池一體成型，這樣的設計，受力效果好，使擋板不存在于連接處斷裂的問題。
進一步限定，所述出水管的輸入端低于所述好氧池的內底面，這樣的設計，好氧池內的污水能完全從吹水管流出。
采用本發明的有益效果：
本裝置通過擋板實現污水的往復式流動，柵條的特殊設計，可以保持池內持續的剪切力以強化顆粒污泥的馴化，本裝置馴化顆粒污泥速度快，顆粒污泥結構密實，處理能力強，能高效馴化及篩選顆粒污泥；提高出水水質；降低提標擴容成本；
本裝置在提標擴容改造方面也有很大的優勢，僅需要對原有的好氧池進行改造，利用有機板材將好氧池改造為往復式好氧池，好氧顆粒污泥馴化成功后處理量可以提高50％，進水負荷可以提高50％以上。本裝置可以將好氧池水力停留時間縮短到3-5H，大大提高脫氮除磷效果，產泥量大大降低，出水穩定達到國家一級A標準。
（發明人：任東強;劉銳;景超）
