公布日：2023.11.24
申請日：2023.08.08
分類號：B01D29/50(2006.01)I;B01D29/68(2006.01)I
摘要
本發明涉及洗地機技術領域，具體為一種洗地機污水過濾裝置；上下滑動設置在通道組件內的容腔組件配合設置在轉軸組件上和軌道組件滑動配合的驅動桿，轉軸組件轉動時帶動驅動桿轉動從而通過軌道組件帶動容腔組件進行上下往復移動，實現將污水箱內的污水轉移到過濾水箱組件內的目的，并且通過通道組件實現對污水的預處理，進一步的通過轉軸組件驅動離心葉片的轉動，從而使過濾水箱組件內的污水轉動并產生離心力，利用水流的離心力使其沖擊到過濾板板上進行快速過濾，使獲得清水的速度滿足洗地機洗地刷的用水量需求；解決了洗地機缺少對污水進行快速過濾的結構，導致洗地機洗地距離短、水資源浪費以及過濾速度較慢而難以滿足自身使用的問題。
權利要求書

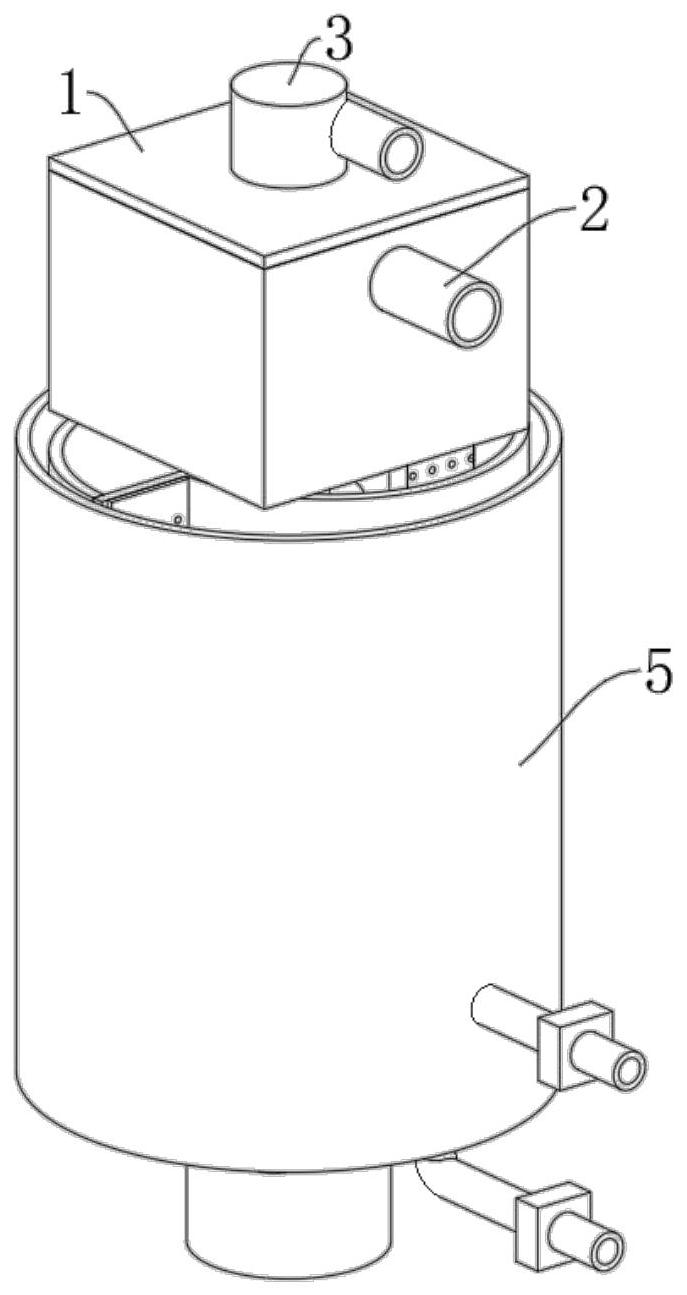

1.一種洗地機污水過濾裝置，包括固定于洗地機殼體上用于儲存污水的污水箱(1)，污水箱(1)上設有與洗地機吸水扒連通的進水管(2)，污水箱(1)上設有用于將其內部抽真空的真空電機(3)，其特征在于：所述污水箱(1)底部設有用于將水向外導出的傳輸機構(4)，洗地機殼體上安裝有與傳輸機構(4)配合過濾污水的過濾機構(5)；所述傳輸機構(4)包括與污水箱(1)底壁連通的通道組件(41)，通道組件(41)內上下滑動安裝有用于儲存污水的容腔組件(42)，容腔組件(42)上設有軌道組件(43)；所述過濾機構(5)包括設置于通道組件(41)下部外的過濾水箱組件(51)，過濾水箱組件(51)外部設有儲水箱組件(52)，儲水箱組件(52)底部轉動安裝有設置于儲水箱組件(52)和過濾水箱組件(51)中間位置的轉軸組件(53)，轉軸組件(53)頂部安裝有與軌道組件(43)配合驅動容腔組件(42)上下往復移動的驅動桿(54)，轉軸組件(53)上固定有設置于過濾水箱組件(51)內的離心葉片(55)。
2.根據權利要求1所述的一種洗地機污水過濾裝置，其特征在于：所述通道組件(41)包括豎直貫穿污水箱(1)底壁的傳輸管道(411)，傳輸管道(411)上開設有多個位于污水箱(1)內的過濾孔(412)。
3.根據權利要求1所述的一種洗地機污水過濾裝置，其特征在于：所述容腔組件(42)包括上下滑動安裝在通道組件(41)內的滑塊(421)，滑塊(421)中間開設有環形的儲水腔，儲水腔高度小于通道組件(41)底端與污水箱(1)底壁的間距。
4.根據權利要求1所述的一種洗地機污水過濾裝置，其特征在于：所述軌道組件(43)包括固定于容腔組件(42)底部的兩個可開合的半圓筒(431)，兩個半圓筒(431)上開設有與驅動桿(54)配合的上下往復起伏的軌道槽。
5.根據權利要求1所述的一種洗地機污水過濾裝置，其特征在于：所述過濾水箱組件(51)包括固定于洗地機殼體上的兩個以轉軸組件(53)為中心對稱的C形桶(511)，兩個C形桶(511)錯位分布，兩個C形桶(511)左右兩端之間均固定有回字形的連接板(512)，連接板(512)上可拆卸地固定有過濾板(513)，至少一個C形桶(511)底部連通有通過閥門控制的排污管(514)。
6.根據權利要求5所述的一種洗地機污水過濾裝置，其特征在于：所述轉軸組件(53)上轉動安裝有設置于儲水箱組件(52)內的攪拌組件(56)，軌道組件(43)上固定有用于驅動攪拌組件(56)朝向過濾板(513)方向轉動的驅動組件(57)。
7.根據權利要求6所述的一種洗地機污水過濾裝置，其特征在于：所述攪拌組件(56)包括轉動安裝在轉軸組件(53)上的安裝環(561)，安裝環(561)頂部固定有多個攪拌葉片(562)。
8.根據權利要求7所述的一種洗地機污水過濾裝置，其特征在于：所述驅動組件(57)包括固定在轉軸組件(53)上的安裝板(571)，安裝板(571)頂部上下滑動安裝有多個驅動塊(572)，驅動塊(572)沿著安裝板(571)轉動方向的一端設有斜面，驅動塊(572)另一端設有豎直面，驅動塊(572)底部與安裝板(571)內壁之間固定有支撐彈簧(573)，安裝環(561)底部開設有多個與驅動塊(572)相對應的仿形卡槽。
9.根據權利要求1所述的一種洗地機污水過濾裝置，其特征在于：所述儲水箱組件(52)包括固定于洗地機殼體上的儲水桶(521)，儲水桶(521)底部與洗地機內清水箱之間連通有通過閥門控制的出水管道(522)。
10.根據權利要求1所述的一種洗地機污水過濾裝置，其特征在于：所述轉軸組件(53)包括豎直轉動安裝在儲水箱組件(52)底壁的轉動軸(531)，轉動軸(531)豎直設置在儲水箱組件(52)和過濾水箱組件(51)中間位置，儲水箱組件(52)底部固定有用于驅動轉動軸(531)轉動的驅動電機(532)。
發明內容
針對現有技術的不足，本發明提供了一種洗地機污水過濾裝置，解決了現有的洗地機缺少對污水進行快速過濾的結構，導致洗地機洗地距離短、水資源浪費以及過濾速度較慢而難以滿足自身使用的問題。
為實現上述目的，本發明提供如下技術方案：
一種洗地機污水過濾裝置，包括固定于洗地機殼體上用于儲存污水的污水箱，污水箱上設有與洗地機吸水扒連通的進水管，污水箱上設有用于將其內部抽真空的真空電機，所述污水箱底部設有用于將水向外導出的傳輸機構，洗地機殼體上安裝有與傳輸機構配合過濾污水的過濾機構。
所述傳輸機構包括與污水箱底壁連通的通道組件，通道組件內上下滑動安裝有用于儲存污水的容腔組件，容腔組件上設有軌道組件。
所述過濾機構包括設置于通道組件下部外的過濾水箱組件，過濾水箱組件外部設有儲水箱組件，儲水箱組件底部轉動安裝有設置于儲水箱組件和過濾水箱組件中間位置的轉軸組件，轉軸組件頂部安裝有與軌道組件配合驅動容腔組件上下往復移動的驅動桿，轉軸組件上固定有設置于過濾水箱組件內的離心葉片。
作為優選，所述通道組件包括豎直貫穿污水箱底壁的傳輸管道，傳輸管道上開設有多個位于污水箱內的過濾孔。
作為優選，所述容腔組件包括上下滑動安裝在通道組件內的滑塊，滑塊中間開設有環形的儲水腔，儲水腔高度小于通道組件底端與污水箱底壁的間距。
作為優選，所述軌道組件包括固定于容腔組件底部的兩個可開合的半圓筒，兩個半圓筒上開設有與驅動桿配合的上下往復起伏的軌道槽。
作為優選，所述過濾水箱組件包括固定于洗地機殼體上的兩個以轉軸組件為中心對稱的C形桶，兩個C形桶錯位分布，兩個C形桶左右兩端之間均固定有回字形的連接板，連接板上可拆卸地固定有過濾板，至少一個C形桶底部連通有通過閥門控制的排污管。
作為優選，所述轉軸組件上轉動安裝有設置于儲水箱組件內的攪拌組件，軌道組件上固定有用于驅動攪拌組件朝向過濾板方向轉動的驅動組件。
作為優選，所述攪拌組件包括轉動安裝在轉軸組件上的安裝環，安裝環頂部固定有多個攪拌葉片。
作為優選，所述驅動組件包括固定在轉軸組件上的安裝板，安裝板頂部上下滑動安裝有多個驅動塊，驅動塊沿著安裝板轉動方向的一端設有斜面，驅動塊另一端設有豎直面，驅動塊底部與安裝板內壁之間固定有支撐彈簧，安裝環底部開設有多個與驅動塊相對應的仿形卡槽。
作為優選，所述儲水箱組件包括固定于洗地機殼體上的儲水桶，儲水桶底部與洗地機內清水箱之間連通有通過閥門控制的出水管道。
作為優選，所述轉軸組件包括豎直轉動安裝在儲水箱組件底壁的轉動軸，轉動軸豎直設置在儲水箱組件和過濾水箱組件中間位置，儲水箱組件底部固定有用于驅動轉動軸轉動的驅動電機。
與現有技術相比，本發明提供了一種洗地機污水過濾裝置，具備以下有益效果：
上下滑動設置在通道組件內的容腔組件配合設置在轉軸組件上和軌道組件滑動配合的驅動桿，轉軸組件轉動時帶動驅動桿轉動從而通過軌道組件帶動容腔組件進行上下往復移動，實現將污水箱內的污水轉移到過濾水箱組件內的目的，并且通過通道組件實現對污水的預處理，進一步的通過轉軸組件驅動離心葉片的轉動，從而使過濾水箱組件內的污水轉動并產生離心力，利用水流的離心力使其沖擊到過濾板板上，從而完成對污水的快速過濾，使過濾污水獲得清水的速度滿足洗地機洗地刷的用水量需求，從而減少了洗地機的換水頻次，增加了洗地機的洗地距離，從而更加方便。
設置在兩個C形桶左右兩側之間的過濾板，使污水在轉動過程中與過濾板發生正面的相對碰撞，從而進一步提高了污水的過濾效果，加快了污水的過濾速度，使其滿足洗地機循環用水的需求。
設置在轉軸組件上的驅動組件配合轉動安裝的攪拌組件，通過轉軸組件的反向轉動并通過攪拌組件帶動清水轉動實現對過濾板遠離C形桶一側進行沖洗，從而完成對過濾板的反沖清洗過程，無需再將過濾板拆下后進行沖洗，更加方便。
（發明人：王丹丹）
