1.一管一孔配水方式
為了確保進水可以等量分布在反應器截面，每個進水管線僅僅與一個進水點相連時最為理想的情況，如下圖所示為一種專利布水裝置。這種配水系統的特點是一根配水管只服務于一個配水點，只要保證每根配水管流量相等，即可取得等流量的配水要求，為了保證每一個進水點達到其應得的進水流量，建議采用高于反應器的水箱式（或渠道式）進水分配系統。這種情況下的一個好處是可以容易用肉眼觀察堵塞狀況。這類配水方式很容易通過在進水管或渠道與分配箱之間的三角堰來保證等量的進水，在恰當的調整每箱中三角堰水位后獲得均勻的流量分配。
配水系統的形式確定后，就可進行管道布置、計算管徑和水頭損失，根據水頭損失和反應器（或配水渠）水面至調節池（或集水池）水面高程差計算進水水泵所需的揚程，可以選擇合適的水泵。在由較長的進水布水渠道分配到很多堰的情況時，沿池有魚水位差問題可能出現分配不均勻，這時可以通過適當的配置進水分布渠道的尺寸來避免。
2.一管多孔配水方式
采用在反應器池底配水橫管上開孔的方式布水，其中幾個進水孔由一個進水管負擔，如下圖所示。為了配水均勻，要求出水流速不少于2.0m/s，使出水孔阻力損失大于空孔管的沿程阻力損失。為了增大污水在出水孔的流速，可采用脈沖間歇進水。配水管的直徑最好不少于100mm，配水管中心距池底一般位20~25cm。
在一根管上均勻布水雖然在理論上是可行的，但在實際中往往是不可實現的，因為這種系統隨著時間有些孔口將不可避免發生堵塞。而進水將從沒有堵塞的其他孔口重新分配，從而導致在反應器池底的進水分布不均勻，因此應該盡可能避免在一個管上有過多的孔口。目前這種布水方式已較少采用。
3.分枝式配水方式
在分枝式配水系統中配水均勻性與水頭損失時一對矛盾。在中試實驗中對比進行了考察，一組采用大阻力配水系統，即孔口直徑較小，孔口流速較大，這時配水均勻程度很好，但水頭損失較大；第二組將孔口適當擴大，這時配水均勻性沒有很大改變，水頭損失較小，處理效率不受影響。因此，采用小阻力配水系統，可減少水頭損失和系統的復雜程度。

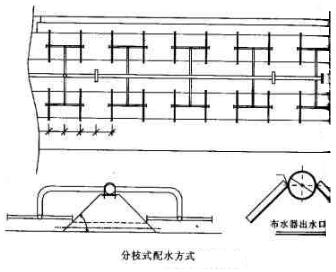

為了配水均勻一般采用對稱布置，各支管出水口向下距池底約20cm，位于所服務面積的中心。下圖所示為15000m3/d污水處理廠厭氧反應器的分枝式布水形式。管口對準池底所設的反射椎體，使射流向四周散開，均布于池底。這種形式的配水系統的特點是采用較長的配水支管增加沿程阻力以達到布水均勻的目的。只要施工安裝正確，配水基本能夠達到均勻分布的要求。(藍白藍網)
