海泡石是一類(lèi)具有巨大比表面積、多微孔的良好吸附劑，近年來(lái)，一直用來(lái)吸附處理各類(lèi)污染物，如重金屬、有機物、各類(lèi)大氣污染物等。海泡石的吸附性能由于出產(chǎn)地不同而有所差異，且海泡石原礦自帶有方解石、石英石等各類(lèi)雜質(zhì)，大大影響了海泡石的吸附性能，因此，對海泡石原礦進(jìn)行改性是勢在必行的。研究表明，目前的改性方法可分為酸改性、熱改性、有機改性、光改性等，單一方法改性海泡石只能處理單一組分廢水，但是隨著(zhù)工業(yè)的發(fā)展，廢水中重金屬成分日益復雜，因此，必須研究一種新的方法對海泡石加以改性，使其能夠有效去除廢水中多種重金屬。
本文采用酸、熱同時(shí)對海泡石進(jìn)行聯(lián)合改性，并以Cu2+、Pb2+、Zn2+多金屬廢水為目標污染物，目的是為多金屬廢水處理提供一條有效的途徑。
1 實(shí)驗部分
1．1 主要試劑和材料
海泡石原礦由湘潭九華碳素公司提供，海泡石含量20%，其化學(xué)組成(質(zhì)量百分比) 為: SiO2: 43．11%; Al2O3: 9．37%; MgO:10．15%; H2O-: 2．23%; CaO: 15．51%; 鹽酸、五水硫酸銅、硝酸鉛、硝酸鋅及其他實(shí)驗試劑均為分析純; 實(shí)驗用水為一次蒸餾水。
1．2 主要儀器
氣浴恒溫振蕩器(ZD-85) ; pH 計(PHS-3C) ; 原子吸收分光光度計(WFX-IF2B) ; 箱式電阻爐(SX-12-16) 。
1．3 改性海泡石的制備
用不同濃度的HCl 溶液在30 ℃恒溫下浸泡海泡石不同時(shí)間，控制液固比為20∶1，烘干，再經(jīng)不同溫度焙燒4 h，研磨過(guò)80 目篩，實(shí)驗備用。
1．4 靜態(tài)吸附實(shí)驗
采用五水硫酸銅、硝酸鉛、硝酸鋅和蒸餾水配制50 mg /L 含Cu2+、Pb2+、Zn2+的模擬廢水，不同濃度的污水 皆由模擬廢水與蒸餾水配制，移取50mL廢水于250mL具塞錐形瓶中，調節pH值，置于恒溫氣浴恒溫器中，加入一定量改性海泡石，按不同的實(shí)驗要求，改變實(shí)驗條件，進(jìn)行振蕩吸附(120 r /min) ，反應后取上清液測定金屬濃度，并根據吸附前后溶液中的離子濃度計算吸附率:
ф = (C0-Ci)×100%/C0
式中:ф——吸附率，%
C0、Ci——吸附始、末金屬離子的濃度，mg/L
2 結果與討論
2．1 酸濃度對Cu2+、Pb2+、Zn2+去除效果的影響
分別采用0．4、0．5、0．6、0．7、0．8、0．9、1．0 mol /L 濃度的HCl對海泡石進(jìn)行酸改性，再進(jìn)行熱改性。在吸附時(shí)間120 min，離子初始濃度50 mg /L，改性海泡石投加量4 g /L，pH 為7．0，溫度35 ℃條件下，考察不同酸濃度對改性海泡石吸附效果的影響，結果如圖1所示。

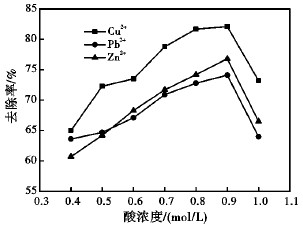

圖1 酸濃度對Cu2+、Pb2+、Zn2+去除效果的影響
由圖可知，酸濃度對海泡石的吸附性能影響較大，當酸濃度從0．4 mol /L 升高至0．9 mol /L 時(shí)，改性海泡石對金屬離子的吸附能力也隨之增大，當酸濃度為0．9 mol /L 時(shí)，吸附量最大。這是因為低濃度酸活化在保持海泡石的結晶結構形態(tài)不變的前提下，可去除海泡石礦的共生雜質(zhì)方解石，也可使其骨架鎂逐步脫除，進(jìn)而打通海泡石的孔道[8]，因此吸附性能得以提高，且隨著(zhù)酸濃度的增加，海泡石被酸活化的效果越好，但是當酸濃度過(guò)高時(shí)，過(guò)多的骨架鎂脫除過(guò)多，容易引起孔道坍塌，從而導致海泡石的吸附性能轉而降低。
2．2 酸活化時(shí)間對Cu2+、Pb2+、Zn2+去除效果的影響
采用0．9 mol /L 的HCl 對海泡石進(jìn)行10、13、17、20、24、29、36、43 h 不同時(shí)間酸改性，再進(jìn)行熱改性。在吸附時(shí)間120 min，pH 為7．0，離子初始濃度50 mg /L，改性海泡石投加量4 g /L，溫度35 ℃條件下，考察不同酸活化時(shí)間對改性海泡石吸附效果的影響，結果如圖2 所示。
由圖2 可知，改性海泡石對金屬離子的吸附性能隨著(zhù)酸活化時(shí)間的增加而增強，當活化時(shí)間為29 h 時(shí)，改性海泡石對金屬離子的吸附性能達到最大值，Cu2+、Pb2+、Zn2+的去除率分別為83．4%、80．9%、78．8%，在這之后改性海泡石的吸附性能有所下降，這可能是因為酸活化時(shí)間過(guò)長(cháng)而使海泡石結晶基本結構遭到破壞，導致吸附能力下降。

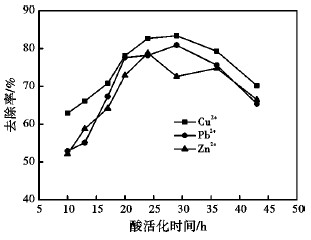

圖2 酸活化時(shí)間對Cu2+、Pb2+、Zn2+去除效果的影響
2．3 焙燒溫度對Cu2+、Pb2+、Zn2+去除效果的影響
采用200、300、400、450、500 ℃不同焙燒溫度對已經(jīng)過(guò)酸活化的海泡石進(jìn)行熱改性。在吸附時(shí)間120 min，離子初始濃度50 mg /L，改性海泡石投加量4 g /L，pH 為7．0，溫度35 ℃條件下，考察不同焙燒溫度對改性海泡石吸附效果的影響，結果如圖3 所示。

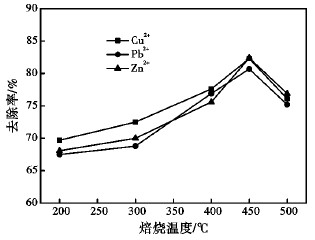

圖3 焙燒溫度對Cu2+、Pb2+、Zn2+去除效果的影響
由圖3 可知，隨著(zhù)焙燒溫度的增大，改性海泡石對金屬離子的吸附率也逐漸增大，當焙燒溫度為450 ℃時(shí)，吸附率達到最大值，之后又轉而降低。這是因為海泡石在低溫處理階段內部的吸附水(包括纖維間吸附水和孔道內沸石水) 被消除，在黏土中形成新的活性面，使Si-OH 基轉變成Si-O 四面體結構，從而擴大了晶體中的通道，且結構格架不變，比表面積增加，表面活性提高，吸附能力增強。當溫度高于450 ℃時(shí)，海泡石結晶產(chǎn)生折疊作用，造成表面積減小，更高的溫度會(huì )使纖維粘結和緊縮，孔道的孔徑減小，致使比表面積降低，吸附能力隨之下降。具體參見(jiàn)http://www.sharpedgetext.com更多相關(guān)技術(shù)文檔。
2．4 初始pH 值對Cu2+、Pb2+、Zn2+去除效果的影響
在吸附時(shí)間120 min，離子初始濃度50 mg /L，改性海泡石投加量4 g /L，pH 分別為3．0、5．0、6．0、7．0、8．0、10．0，溫度35 ℃條件下，考察初始pH 值對改性海泡石吸附效果的影響，結果如圖4所示。
由圖4 可知，重金屬離子的去除率隨著(zhù)pH 值的升高逐漸增大，且在pH 值達到7 時(shí)，改性海泡石對三種金屬離子都有很好的吸附作用，酸度過(guò)大會(huì )使吸附效果降低，這是因為當pH＜5．0時(shí)，大量的氫離子占據了海泡石的空穴，不利于金屬離子吸附，在pH 較高時(shí)，水體系中氫氧根離子濃度增加，使水中的部分金屬離子Cu2+、Pb2+、Zn2+與氫氧根結合，生成氫氧化物沉淀，起到了金屬離子去除的效果，實(shí)驗結果證明，pH 等于或大于7．0 是改性海泡石對金屬離子吸附的最佳酸度。
圖4 初始pH 值對Cu2+、Pb2+、Zn2+去除效果的影響
2．5 初始濃度對Cu2+、Pb2+、Zn2+去除效果的影響
在吸附時(shí)間120 min，離子初始濃度分別為20、30、40、50、60 mg /L，改性海泡石投加量4 g /L， pH 為7．0，溫度35 ℃條件下，考察初始濃度對改性海泡石吸附效果的影響，結果如圖5 所示。
由圖5 可知，隨著(zhù)重金屬離子初始濃度的升高，去除率呈逐漸下降的趨勢，這是因為在改性海泡石投加量一定的情況下，對重金屬離子的吸附量是有限的，當重金屬離子濃度升高時(shí)，去除率就相應降低，另外，改性海泡石吸附重金屬離子后，表面所帶電荷與重金屬離子相同，因此，吸附量達到一定時(shí)，海泡石與廢水中的重金屬之間產(chǎn)生靜電排斥作用，從而影響了改性海泡石對重金屬離子的吸附。

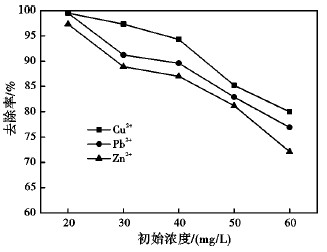

圖5 初始濃度對Cu2+、Pb2+、Zn2+去除效果的影響
2．6 Cu2+、Pb2+、Zn2+在改性海泡石上的吸附等溫線(xiàn)
改性海泡石對Cu2+、Pb2+、Zn2+吸附特征可通過(guò)Freundlich等溫式進(jìn)行擬合。擬合結果見(jiàn)表1、圖6。由表1 可知，Freundlich方程對Cu2+、Pb2+、Zn2+擬合的R2值都接近于0．9，能很好描述改性海泡石對金屬離子的吸附等溫線(xiàn)。Freundlich 方程中1 /n值可作為改性海泡石對金屬離子吸附作用的強度指標，其中0．1＜ 1 /n＜0．5，表示吸附容易進(jìn)行，由表1 可看出，改性海泡石對Cu2+、Pb2+、Zn2+表現為易于吸附。

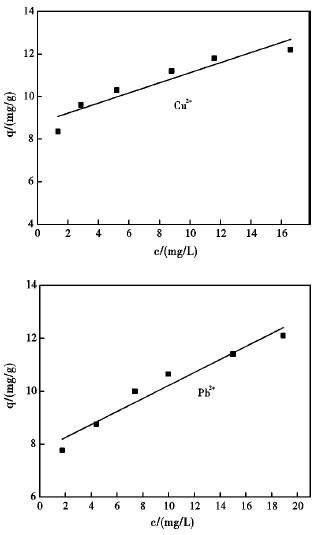

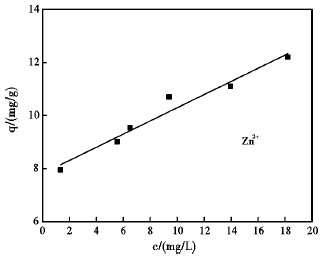

圖6 Cu2+、Pb2+、Zn2+的等溫吸附線(xiàn)

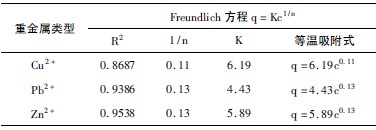

表1 改性海泡石對Cu2+、Pb2+、Zn2+吸附等溫線(xiàn)的擬合結果
(1) 經(jīng)過(guò)0．9 mol /L 鹽酸中浸泡29 h，450 ℃焙燒后的改性海泡石，在初始pH 7．0，溫度35 ℃條件下，對50 mg /L 的Cu2+、Pb2+、Zn2+去除率分別為83．4%、80．9%、78．8%;
(2) 改性海泡石對Cu2+、Pb2+、Zn2+的吸附特征通過(guò)Freundlich等溫吸附式進(jìn)行擬合，且0．1＜1 /n＜0．5，證明改性海泡石對此三種重金屬離子表現為易于吸附。(廣州化工)
