水性油墨也稱水基油墨或環保性油墨，由水溶性高分子樹脂、顏料、溶劑(主要為水)以及相關助劑制備而成。水性油墨廢水主要來源于清洗印刷設備過程中的污水排放。例如：洗棍、洗槽、洗桶、沖洗操作間等產生的廢水〔1〕。油墨色彩的千變萬化導致其廢水的化學成分非常復雜，具有高 COD、高色度、難生物降解等特點，一旦進入水體，將會(huì )對水環境造成嚴重污染〔2〕。因此，探究一種有效可行的處理方法是當務之急。
文獻已報道的處理方法主要包括混凝法〔3, 4〕、活性炭吸附〔5〕、生化法〔6, 7, 8〕、Fenton法〔9, 10, 11〕和微電解法〔12〕等。這些方法分別具有各自的有效性和實用性。在水性油墨廢水的處理中，最大的難點在于高色度和高COD。電氧化可同時降低色度和COD，而且不會(huì )引入新的化學處理劑，在水性油墨廢水的處理中具有顯著優勢。楊鵬等〔13〕優化了酸析的pH，用自制的改性氧化鉛電極，對水性油墨廢水在極距1~3 cm、電流密度20~30 mA/cm2和pH 7~9的條件范圍內做了COD變化的研究。
筆者使用自制氧化錫電極探究水性油墨廢水電解氧化過程的影響因素。首先，通過酸析降低初始廢水的SS、COD和色度;然后，在添加電解助劑條件下，使用自制氧化錫電極，對電流密度、極距以及pH等條件進行優化;最后，對比氧化錫電極和常用電極處理水性油墨廢水的性能差異。
1 氧化錫電極制備
1.1 鈦基體預處理
將100 mm×200 mm的鈦板或鈦網，在丙酮中超聲波清洗除油，置于40%的氫氧化鈉溶液中微沸120 min后，洗凈后放入10%草酸溶液微沸120 min，沖洗掉表面的草酸和草酸鈦，放入3%草酸溶液中備用。
1.2 活性層的涂制
將SnCl4·4H2O和SbCl3·3H2O按質量比24∶1加入鹽酸和正丁醇(鹽酸正丁醇質量比為1∶2)的混合溶液中，配制成總質量分數為8%的涂液，均勻涂覆在預處理過的鈦表面，130~150 ℃烘干，再450 ℃焙燒10 min。按以上步驟反復操作18次，最后一次500 ℃焙燒60 min，置于蒸餾水中煮沸30 min待用。
2 實驗部分
2.1 分析方法
色度采用稀釋倍數法進行分析，COD采用重鉻酸鉀法進行測定，SS采用重量法進行測定。
2.2 實驗水樣
水性油墨廢水取自廣東佛山市綠之彩印刷有限公司，初始pH=9.5，COD為3 500 mg/L，色度為4 000倍，SS為2 000 mg/L。
2.3 實驗工藝說明
首先對原水樣進行酸析預處理，用硫酸調節pH，攪拌絮凝后過濾，然后再進行電解氧化處理。

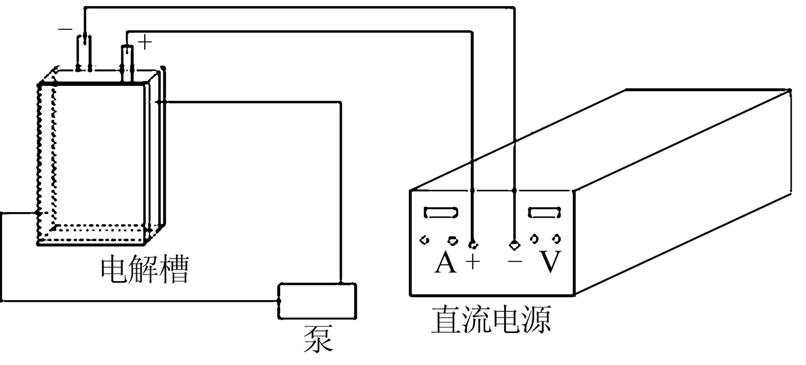

電解裝置如圖 1所示，電極面積為100 mm×200 mm，電解槽中電極極距可根據實驗條件進行調節。在電解處理過程中，采用泵使水性油墨廢水不斷循環混合。
圖 1 電解裝置
3 實驗結果和分析
3.1 不同pH酸析的比較
原水用3 mol/L的硫酸分別調節pH為2、3、4、5、6，攪拌絮凝后過濾，再測量酸析過濾后的SS、COD和色度。

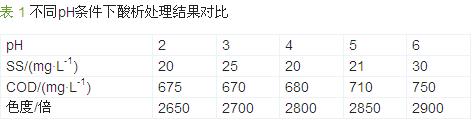

水性油墨廢水呈堿性，當調至酸性后，水溶性樹脂會(huì )形成絮狀物并析出。如表 1所示，當pH在2~6范圍變化時，酸析過濾后的差別不明顯;pH在2~4時相對較好。SS經酸析過濾后在20~30 mg/L，已達排放要求;COD降至約700 mg/L，去除率約80%;色度降至約2 800倍，去除率約30%。
3.2 NaCl添加量的優化
氯離子的加入有助于水性油墨廢水電解的間接氧化。隨氯離子濃度的增加，電解過程中產生的活性氯也會(huì )增加，從而增加電解效率。然而Cl-加入過多，會(huì )對水體造成二次污染;此外，Cl-濃度過高也會(huì )影響電極的壽命。因此，有必要對Cl-添加量進行優化。用自制氧化錫電極，在極距10 mm，電流密度20 mA/cm2以及pH =4條件下，研究不同NaCl添加濃度對電解活性的影響，結果見圖 2。
圖 2 NaCl添加濃度對電解處理廢水的影響
如圖 2(a)所示，電解過程中COD的降低速率隨著NaCl濃度的增大而增加，當NaCl添加質量濃度大于2 g/L時，進一步提高NaCl濃度對COD降低速率的影響不再明顯。如圖 2(b)所示，加入NaCl也可加速色度的降低，添加質量濃度大于2 g/L時，進一步提高NaCl濃度對色度降低速率的影響也不再顯著。因此，選取2 g/L作為NaCl的優化添加質量濃度。
3.3 電流密度的優化
電流密度是影響電解速率及能源消耗的重要因素。采用自制的氧化錫電極，NaCl添加質量濃度2g/L，極距10 mm，pH = 4條件下，研究了不同電流密度對電解處理廢水效率的影響，結果見圖 3。

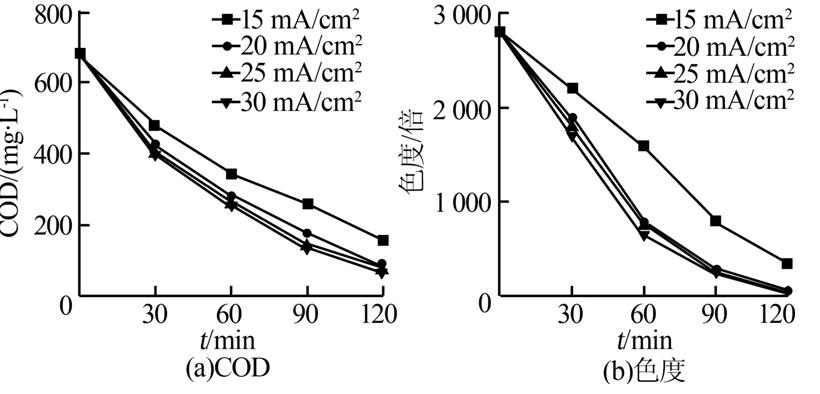

圖 3 電流密度對電解處理廢水的影響
如圖 3(a)所示，COD的降低速率隨電流密度的增加而增快，電流密度大于20 mA/cm2后，增速不明顯。圖 3(b)顯示，色度的降低速率隨電流密度的增加而增快。當電流密度大于20 mA/cm2后，增速則不再明顯。隨著電流密度增大，能耗也相應增大。電流密度為30 mA/cm2 時的COD降低率比20 mA/cm2增加10%，但電能消耗卻顯著增加。因此，選取20 mA/cm2作為優化電流密度。
3.4 極距的優化
在相同條件下，極距越大，電流密度越小。使用自制氧化錫電極在NaCl添加質量濃度為2 g/L，pH=4條件下，研究了極距對電解過程中COD及色度變化的影響，結果見圖 4。
圖 4 極距對電解處理廢水的影響
如圖 4(a)所示，同等功率條件下，COD的降低速率隨極距的增加而降低。如圖 4(b)所示，同等功率條件下，色度的降低速率也隨極距的增加而降低。極距減小有利于提高電解效率，降低能耗，但極距過小在實際的電解設備中容易造成短路。因此，本研究選取10 mm作為優化極距值。
3.5 溶液pH的優化
溶液的pH也是可能影響電解效率的因素。使用自制氧化錫電極，在NaCl添加質量濃度2 g/L，電流密度20 mA/cm2，極距10 mm條件下，研究了不同溶液pH對電解過程中COD及色度變化的影響，結果見圖 5。
圖 5 溶液pH對電解處理廢水的影響
如圖 5(a)所示，COD在酸性條件下(pH為2、4、6)的降低速率高于堿性條件(pH=8)，但pH處于2~6時，電解效率差別不大。如圖 5(b)所示，酸性條件也有利于色度的降低，pH介于2~6時，電解效率差別不明顯。因酸析最佳pH在2~4，故選取pH=4作為優化pH。
3.6 自制電極與其他種類電極的活性比較
在NaCl添加質量濃度為2 g/L，電流密度20 mA/cm2，極距10 mm以及pH=4條件下，選取自制氧化錫電極、氧化鉛電極、釕銥電極、銥鉭電極以及石墨電極進行電解活性比較，結果見圖 6。
如圖 6(a)所示，電解過程中COD的降低速率對比結果為：自制氧化錫電極>氧化鉛電極>釕銥電極>銥鉭電極>石墨電極。如圖 6(b)所示，電解過程中色度的降低速率對比結果為：自制氧化錫電極>氧化鉛電極>釕銥電極>銥鉭電極>石墨電極。不同的電極具有不同的直接氧化和間接氧化的能力，氧化錫電極具有很高的析氧電位，以上實驗表明自制氧化錫電極具有相對較高的電解效率。

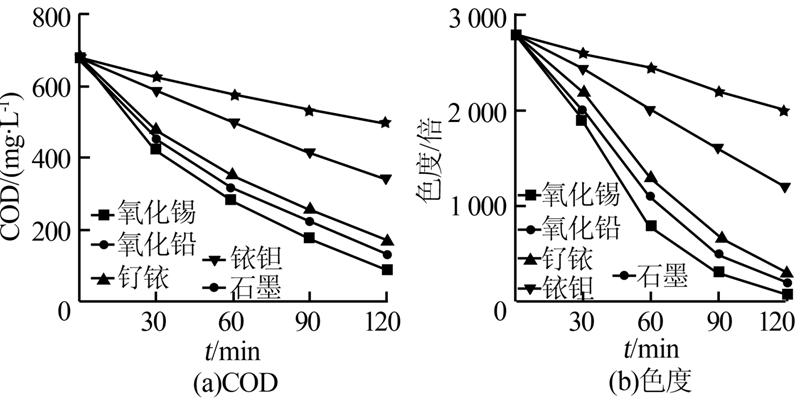

圖 6 不同電極電解處理廢水過程中的對比
采用自制氧化錫電極，NaCl添加質量濃度為2 g/L，電流密度20 mA/cm2，極距10 mm以及pH=4的最優條件下，電解120 min后COD從680 mg/L降至88 mg/L，去除率為87%;色度從2 800倍降至80倍，去除率為97%。具體參見http://www.sharpedgetext.com更多相關技術文檔。
4 結論
最佳酸析pH為2~4，酸析絮凝過濾后，SS降至20~30 mg/L，COD去除率為80%左右，色度降30%左右;添加NaCl可加速COD和色度電解氧化，綜合考慮，NaCl最佳添加質量濃度為2 g/L;電流密度越大，電解速度越快，考慮能耗因素，最佳電流密度為20 mA/cm2;極距小有利于提高電解效率，但極距過小在實際的電解設備中容易短路，綜合考慮，最佳極距為10 mm;最佳電解pH在2~6，因酸析的最佳pH在2~4，故選最佳電解pH為4;電極的電解效率：自制氧化錫電極>氧化鉛電極>釕銥電極>銥鉭電極>石墨電極。
采用自制氧化錫電極，NaCl添加質量濃度為2g/L，電流密度20mA/cm2，極距10mm以及pH=4的最優條件下，電解120 min后COD去除率為87%，色度去除率為97%
