公布日：2022.10.25
申請日：2022.08.01
分類號：B01D29/96(2006.01)I;B01D29/58(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/86(2006.01)I
摘要
本發明公開了污水過濾技術領域的一種設置多級過濾結構的污水處理裝置，包括處理箱，處理箱內活動連接有三個過濾板，處理箱內壁后側安裝有三對支撐座，兩個支撐座之間轉動連接有第一旋轉柱，第一旋轉柱上安裝有彈板，彈板上套設有兩個第一扭簧，處理箱后側開設有三對清理槽，處理箱后側安裝有三個收集箱，三對清理槽分別位于三個收集箱內，導向桿和螺紋桿相對安裝，導向桿和螺紋桿之間螺紋連接有清掃板，半齒輪和全齒輪相互嚙合，第二旋轉柱上套設有第二扭簧，第二扭簧一端固定連接在處理箱上，另一端固定連接在第二旋轉柱上，有效的避免了設備的工作時需要反復啟停進行清理過濾板，進一步加快了設備的工作效率。
權利要求書

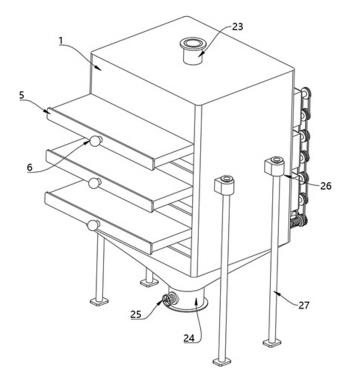

1.一種設置多級過濾結構的污水處理裝置，包括處理箱（1），其特征在于：所述處理箱（1）內活動連接有三個過濾板（5），所述處理箱（1）內壁后側安裝有三對支撐座（7），兩個所述支撐座（7）之間轉動連接有第一旋轉柱（8），所述第一旋轉柱（8）上安裝有彈板（9），所述彈板（9）上套設有兩個第一扭簧（10），所述處理箱（1）后側開設有三對清理槽（11），所述處理箱（1）后側安裝有三個收集箱（12），三對所述清理槽（11）分別位于三個收集箱（12）內，所述處理箱（1）內轉動連接有多個螺紋桿（13），所述處理箱（1）內轉動連接有多個導向桿（14），所述導向桿（14）和螺紋桿（13）相對安裝，所述導向桿（14）和螺紋桿（13）之間螺紋連接有清掃板（15），所述螺紋桿（13）一端安裝有從動輪（16），多個所述從動輪（16）通過皮帶（17）傳動連接，所述處理箱（1）后側轉動連接有第二旋轉柱（18），所述第二旋轉柱（18）上安裝有主動輪（19），所述主動輪（19）和其中一個從動輪（16）通過其中一個皮帶（17）傳動連接，所述第二旋轉柱（18）上安裝有全齒輪（20），所述處理箱（1）上安裝有驅動電機（21），所述驅動電機（21）輸出端安裝有半齒輪（22），所述半齒輪（22）和全齒輪（20）相互嚙合，所述第二旋轉柱（18）上套設有第二扭簧，所述第二扭簧一端固定連接在處理箱（1）上，另一端固定連接在第二旋轉柱（18）上。
2.根據權利要求1所述的一種設置多級過濾結構的污水處理裝置，其特征在于：所述處理箱（1）前側開設有三對放置槽（2），所述放置槽（2）內設有密封板（3），所述密封板（3）使用柔性橡膠材質。
3.根據權利要求2所述的一種設置多級過濾結構的污水處理裝置，其特征在于：每?jì)蓚�(gè)所述放置槽（2）內放置同種過濾板（5），所述處理箱（1）內壁開設有多對滑槽（4），所述滑槽（4）和放置槽（2）相對開設。
4.根據權利要求1所述的一種設置多級過濾結構的污水處理裝置，其特征在于：所述過濾板（5）的濾孔大小均不相同，所述過濾板（5）上設有拉塊（6），所述拉塊（6）表面設有橡膠防滑層。
5.根據權利要求1所述的一種設置多級過濾結構的污水處理裝置，其特征在于：兩個所述第一扭簧（10）位于彈板（9）兩側，所述第一扭簧（10）一端固定連接在彈板（9）上，另一端固定連接在支撐座（7）上。
6.根據權利要求1所述的一種設置多級過濾結構的污水處理裝置，其特征在于：每對所述支撐座（7）均位于兩個過濾板（5）之間，所述清理槽（11）位于過濾板（5）后側，所述螺紋桿（13）位于過濾板（5）上側。
7.根據權利要求1所述的一種設置多級過濾結構的污水處理裝置，其特征在于：所述處理箱（1）頂面設有進水管（23），所述處理箱（1）底面設有排水管（24），所述排水管（24）上設有閥門（25），所述閥門（25）表面設有橡膠防滑層。
8.根據權利要求1所述的一種設置多級過濾結構的污水處理裝置，其特征在于：所述處理箱（1）兩側均設有固定座（26），所述固定座（26）上設有支撐桿（27），所述支撐桿（27）底面設有減震板。
發明內容
本發明的目的在于提供一種設置多級過濾結構的污水處理裝置，以解決上述背景技術中提出的設備在工作時需要反復啟停設備進行更換過濾板的問題。
為實現上述目的，本發明提供如下技術方案：一種設置多級過濾結構的污水處理裝置，包括處理箱，所述處理箱內活動連接有三個過濾板，所述處理箱內壁后側安裝有三對支撐座，兩個所述支撐座之間轉動連接有第一旋轉柱，所述第一旋轉柱上安裝有彈板，所述彈板上套設有兩個第一扭簧，所述處理箱后側開設有三對清理槽，所述處理箱后側安裝有三個收集箱，三對所述清理槽分別位于三個收集箱內，所述處理箱內轉動連接有多個螺紋桿，所述處理箱內轉動連接有多個導向桿，所述導向桿和螺紋桿相對安裝，所述導向桿和螺紋桿之間螺紋連接有清掃板，所述螺紋桿一端安裝有從動輪，多個所述從動輪通過皮帶傳動連接，所述處理箱后側轉動連接有第二旋轉柱，所述第二旋轉柱上安裝有主動輪，所述主動輪和其中一個從動輪通過其中一個皮帶傳動連接，所述第二旋轉柱上安裝有全齒輪，所述處理箱上安裝有驅動電機，所述驅動電機輸出端安裝有半齒輪，所述半齒輪和全齒輪相互嚙合，所述第二旋轉柱上套設有第二扭簧，所述第二扭簧一端固定連接在處理箱上，另一端固定連接在第二旋轉柱上。
優選的，所述處理箱前側開設有三對放置槽，所述放置槽內設有密封板，所述密封板使用柔性橡膠材質。
優選的，每?jì)蓚�(gè)所述放置槽內放置同種過濾板，所述處理箱內壁開設有多對滑槽，所述滑槽和放置槽相對開設。
優選的，所述過濾板的濾孔大小均不相同，所述過濾板上設有拉塊，所述拉塊表面設有橡膠防滑層。
優選的，兩個所述第一扭簧位于彈板兩側，所述第一扭簧一端固定連接在彈板上，另一端固定連接在支撐座上。
優選的，每對所述支撐座均位于兩個過濾板之間，所述清理槽位于過濾板后側，所述螺紋桿位于過濾板上側。
優選的，所述處理箱頂面設有進水管，所述處理箱底面設有排水管，所述排水管上設有閥門，所述閥門表面設有橡膠防滑層。
優選的，所述處理箱兩側均設有固定座，所述固定座上設有支撐桿，所述支撐桿底面設有減震板。
與現有技術相比，本發明的有益效果是：本發明通過設備中的驅動電機、第二扭簧、半齒輪、全齒輪、螺紋桿和清掃板的相互配合，使設備在使用時可充分的將過濾板上的過濾物進行清掃處理，避免了過濾板上的過濾物堆積過多，從而導致了過濾板的濾孔堵塞，從而影響了過濾板的過濾效率，而設備中的第一扭簧、彈板以及第一旋轉柱的相互配合，使設備在更滑過濾板時，可進行不停機工作，從而避免了設備在更換時需要反復啟停設備，從而影響了設備的工作，繼而降低了設備的工作效率。
（發明人：朱明石;李秋然;趙樂(lè );聶權;周少奇）
