公布日：2022.08.05
申請日：2022.05.06
分類號：C02F3/00(2006.01)I;C02F3/34(2006.01)I
摘要
本發明提供了一種基于生化法的深度處理設備及其回用污水工藝，涉及污水處理技術領域，包括底座，所述底座的主體為鏤空結構，且底座的右側固定連接有處理池，處理池用于承載污水，解決了現有的在使用一段時間后難免會(huì )發生滲漏等現象，而未被處理的污水在發生滲漏時缺乏有效的補救措施很容易對周?chē)h(huán)境造成影響的問題，通過螺桿A與磁塊內部所開設螺孔的傳動來帶動著批量的磁塊進行移動，并且在當磁塊進行移動時，可以通過與安裝在處理池內部的承載座的吸附帶動著生化板進行同步的位置調整，進而達到更加實用的目的的設計，避免了無法進行有效的處理容易導致污水處理不達標的問題出現。
權利要求書

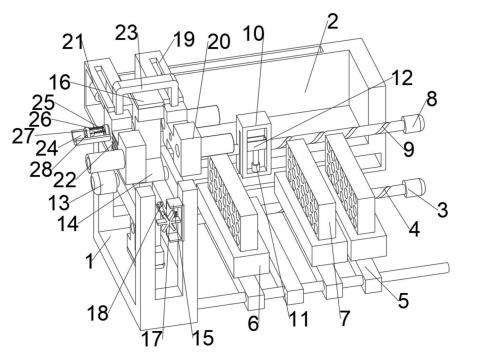

1.一種基于生化法的深度處理設備，其特征在于，一種基于生化法的深度處理設備，包括：底座(1)，所述底座(1)的主體為鏤空結構，且底座(1)的右側固定連接有處理池(2)，處理池(2)用于承載污水，處理池(2)的底端開設有凹槽，且處理池(2)的一側安裝有電機A(3)，電機A(3)的左側安裝有螺桿A(4)，電機A(3)用于驅動螺桿A(4)轉動，在底座(1)的底端所開設的凹槽內部呈直線陣列滑動連接有磁塊(5)，磁塊(5)與承載座(6)相匹配，且磁塊(5)的內部開設有與螺桿A(4)相匹配的螺孔，并且磁塊(5)通過電機A(3)驅動。
2.如權利要求1所述一種基于生化法的深度處理設備，其特征在于：所述處理池(2)的內部底端面上呈直線陣列安裝有承載座(6)，承載座(6)的內部頂端嵌入有生化板(7)，生化板(7)的內部含有微生物，在處理池(2)的頂端開設有橫向槽，且處理池(2)中橫向槽的內部安裝有螺桿B(9)，處理池(2)的右側安裝有電機B(8)，電機B(8)用于驅動螺桿B(9)轉動。
3.如權利要求1所述一種基于生化法的深度處理設備，其特征在于：所述處理池(2)頂端所開設的橫向槽內部滑動連接有移動座(10)，移動座(10)與螺桿B(9)相匹配，且移動座(10)的前端開設有縱向槽，并且移動座(10)前端所開設的縱向槽內部安裝有電動推桿A(11)，電動推桿A(11)的頂端安裝有承載架(12)。
4.如權利要求3所述一種基于生化法的深度處理設備，其特征在于：所述承載架(12)用于承載試管，且電動推桿A(11)用于舉升承載架(12)，底座(1)的左側安裝有電機C(13)，底座(1)的內部安裝有轉盤(14)，電機C(13)用于驅動轉盤(14)轉動，轉盤(14)的外周面上呈環形陣列固定連接有儲料盒(15)，在儲料盒(15)的內部開設有通孔，且儲料盒(15)中所開設的通孔與供流管(24)相匹配。
5.如權利要求4所述一種基于生化法的深度處理設備，其特征在于：所述儲料盒(15)中遠離轉盤(14)的一端安裝有蓋板(16)，蓋板(16)為磁吸結構，且儲料盒(15)的內部安裝有撥料桿(17)，撥料桿(17)中靠近蓋板(16)的一端固定連接有撥輪，且撥料桿(17)一端所固定連接的撥輪用于撥動儲料盒(15)內的物料下落。
6.如權利要求5所述一種基于生化法的深度處理設備，其特征在于：所述撥料桿(17)中遠離蓋板(16)的一端同軸安裝有漿輪(18)，漿輪(18)位于儲料盒(15)中開設的通孔內部，且漿輪(18)用于導動水流，底座(1)的頂端面上固定連接有導架(19)，導架(19)共設有兩處，且兩處導架(19)分別固定連接在底座(1)頂端面的左右兩側位置，且在每處導架(19)的內部呈直線陣列安裝有兩處承載塊(20)。
7.如權利要求6所述一種基于生化法的深度處理設備，其特征在于：每?jì)商幩龀休d塊(20)之間固定連接有泵機(22)，泵機(22)用于疏通儲料盒(15)中所開設的通孔，位于左側導架(19)的內部安裝有電動推桿B(21)，電動推桿B(21)用于推動承載塊(20)，承載塊(20)的頂端面固定連接有連接桿(23)。
8.如權利要求7所述一種基于生化法的深度處理設備，其特征在于：所述承載塊(20)中遠離導架(19)的一端固定連接有供流管(24)，供流管(24)與承載塊(20)相貫通，且供流管(24)的內側固定連接有阻環(25)，阻環(25)的內部開設有通槽，且阻環(25)中所開設的通槽內部呈對向安裝有密封板(26)，密封板(26)為電磁吸附結構。
9.如權利要求8所述一種基于生化法的深度處理設備，其特征在于：所述密封板(26)用于封閉供流管(24)，供流管(24)的內部滑動連接有頂環(27)，頂環(27)與阻環(25)之間通過彈簧連接，且頂環(27)中靠近阻環(25)的一端固定連接有頂出管(28)，頂出管(28)為錐形結構，常態下頂環(27)通過阻環(25)磁性排斥展開狀態。
10.如權利要求1-9所述一種基于生化法的深度處理設備及其回用污水工藝，其特征在于，包括以下步驟：1)、首先，將安裝在承載塊(20)外側的供流管(24)分別與供給污水和排出污水的管道進行連接，然后通過將需要進行添加的凈化物投入到安裝在轉盤(14)外側的儲料盒(15)的內部位置；2)、然后，通過啟動安裝在底座(1)一側的電機C(13)對安裝在底座(1)內側的轉盤(14)進行轉動驅動，而在當轉盤(14)進行轉動時，可以同步的帶動著存儲有相應物料的儲料盒(15)通過轉動移動到位于左右兩側的承載塊(20)的內側位置，此時即可通過位于左側承載塊(20)外側所安裝的供流管(24)進行供流操作；3)、然后，在當水流通過供流管(24)進入到儲料盒(15)中所開設的通孔內部時，會(huì )對安裝在撥料桿(17)外側的漿輪(18)進行轉動驅動；4)、而在當漿輪(18)發生轉動時，會(huì )同步的帶動著撥料桿(17)頂端所安裝的撥輪進行轉動，通過根據經過儲料盒(15)內部的水流速度不同來同步的將儲料盒(15)內部的物料進行相應的同步下料操作，進而達到更加實用的目的；5)、然后，通過將掛載有相應生化物的生化板(7)插入到承載座(6)的內部位置，通過生化板(7)內部所含有的微生物即可對放置在處理池(2)內部的污水進行相應的生化處理；6)、通過啟動安裝在移動座(10)內部的電動推桿A(11)來帶動著承載架(12)沒入污水中進行取樣工作即可，該設計可以有效的代替傳統的人工手動取樣容易存在著跌落的問題出現；7)、然后，通過啟動安裝在導架(19)內側的電動推桿B(21)來將承載塊(20)和泵機(22)的位置進行調整，通過承載塊(20)的位置變化可以同步的帶動著備用的供流管(24)快速的切換替補，通過供流管(24)的快速切換替補可以有效的避免因污水外滲而對周?chē)h(huán)境造成影響的問題出現。
發明內容
本發明提供了一種基于生化法的深度處理設備及其回用污水工藝，具體包括：底座，所述底座的主體為鏤空結構，且底座的右側固定連接有處理池，處理池用于承載污水，處理池的底端開設有凹槽，且處理池的一側安裝有電機A，電機A的左側安裝有螺桿A，電機A用于驅動螺桿A轉動，在底座的底端所開設的凹槽內部呈直線陣列滑動連接有磁塊，磁塊與承載座相匹配，且磁塊的內部開設有與螺桿A相匹配的螺孔，并且磁塊通過電機A驅動。
可選地，所述儲料盒中遠離轉盤的一端安裝有蓋板，蓋板為磁吸結構，且儲料盒的內部安裝有撥料桿，撥料桿中靠近蓋板的一端固定連接有撥輪，且撥料桿一端所固定連接的撥輪用于撥動儲料盒內的物料下落。
可選地，所述承載架用于承載試管，且電動推桿A用于舉升承載架，底座的左側安裝有電機C，底座的內部安裝有轉盤，電機C用于驅動轉盤轉動，轉盤的外周面上呈環形陣列固定連接有儲料盒，在儲料盒的內部開設有通孔，且儲料盒中所開設的通孔與供流管相匹配。
可選地，所述處理池的內部底端面上呈直線陣列安裝有承載座，承載座的內部頂端嵌入有生化板，生化板的內部含有微生物，在處理池的頂端開設有橫向槽，且處理池中橫向槽的內部安裝有螺桿B，處理池的右側安裝有電機B，電機B用于驅動螺桿B轉動。
可選地，所述撥料桿中遠離蓋板的一端同軸安裝有漿輪，漿輪位于儲料盒中開設的通孔內部，且漿輪用于導動水流，底座的頂端面上固定連接有導架，導架共設有兩處，且兩處導架分別固定連接在底座頂端面的左右兩側位置，且在每處導架的內部呈直線陣列安裝有兩處承載塊。
可選地，所述密封板用于封閉供流管，供流管的內部滑動連接有頂環，頂環與阻環之間通過彈簧連接，且頂環中靠近阻環的一端固定連接有頂出管，頂出管為錐形結構，常態下頂環通過阻環磁性排斥展開狀態。
可選地，每?jì)商幩龀休d塊之間固定連接有泵機，泵機用于疏通儲料盒中所開設的通孔，位于左側導架的內部安裝有電動推桿B，電動推桿B用于推動承載塊，承載塊的頂端面固定連接有連接桿。
可選地，所述承載塊中遠離導架的一端固定連接有供流管，供流管與承載塊相貫通，且供流管的內側固定連接有阻環，阻環的內部開設有通槽，且阻環中所開設的通槽內部呈對向安裝有密封板，密封板為電磁吸附結構。
可選地，所述處理池頂端所開設的橫向槽內部滑動連接有移動座，移動座與螺桿B相匹配，且移動座的前端開設有縱向槽，并且移動座前端所開設的縱向槽內部安裝有電動推桿A，電動推桿A的頂端安裝有承載架。
本發明公開了一種基于生化法的深度處理設備及其回用污水工藝，包括以下步驟：
1)、首先，將安裝在承載塊外側的供流管分別與供給污水和排出污水的管道進行連接，然后通過將需要進行添加的凈化物投入到安裝在轉盤外側的儲料盒的內部位置；
2)、然后，通過啟動安裝在底座一側的電機C對安裝在底座內側的轉盤進行轉動驅動，而在當轉盤進行轉動時，可以同步的帶動著存儲有相應物料的儲料盒通過轉動移動到位于左右兩側的承載塊的內側位置，此時即可通過位于左側承載塊外側所安裝的供流管進行供流操作；
3)、然后，在當水流通過供流管進入到儲料盒中所開設的通孔內部時，會(huì )對安裝在撥料桿外側的漿輪進行轉動驅動；
4)、而在當漿輪發生轉動時，會(huì )同步的帶動著撥料桿頂端所安裝的撥輪進行轉動，通過根據經過儲料盒內部的水流速度不同來同步的將儲料盒內部的物料進行相應的同步下料操作，進而達到更加實用的目的；
5)、然后，通過將掛載有相應生化物的生化板插入到承載座的內部位置，通過生化板內部所含有的微生物即可對放置在處理池內部的污水進行相應的生化處理；
6)、通過啟動安裝在移動座內部的電動推桿A來帶動著承載架沒入污水中進行取樣工作即可，該設計可以有效的代替傳統的人工手動取樣容易存在著跌落的問題出現；
7)、然后，通過啟動安裝在導架內側的電動推桿B來將承載塊和泵機的位置進行調整，通過承載塊的位置變化可以同步的帶動著備用的供流管快速的切換替補，通過供流管的快速切換替補可以有效的避免因污水外滲而對周?chē)h(huán)境造成影響的問題出現。
有益效果
根據本發明的實施例的處理設備，與傳統相比，其在當使用過程中，水流通過供流管流入到處理池的內部位置時，可以通過將掛載有相應生化物的生化板插入到承載座的內部位置，通過生化板內部所含有的微生物即可對放置在處理池內部的污水進行相應的生化處理，而在處理過程中若需要對安裝在承載座之上的生化板在處理池內部的位置進行調整時，可以通過啟動安裝在處理池一側的電機A對螺桿A進行轉動驅動，并通過螺桿A與磁塊內部所開設螺孔的傳動來帶動著批量的磁塊進行移動，并且在當磁塊進行移動時，可以通過與安裝在處理池內部的承載座的吸附帶動著生化板進行同步的位置調整，進而達到更加實用的目的的設計，避免了無法進行有效的處理容易導致污水處理不達標的問題出現。
此外，本發明中，在當水流通過供流管進入到儲料盒中所開設的通孔內部時，會(huì )對安裝在撥料桿外側的漿輪進行轉動驅動，而在當漿輪發生轉動時，會(huì )同步的帶動著撥料桿頂端所安裝的撥輪進行轉動，通過根據經過儲料盒內部的水流速度不同來同步的將儲料盒內部的物料進行相應的同步下料操作，進而達到更加實用的目的，而在當實用過程中，水流通過供流管流入到處理池的內部位置時，可以通過將掛載有相應生化物的生化板插入到承載座的內部位置，通過生化板內部所含有的微生物即可對放置在處理池內部的污水進行相應的生化處理。
此外，本發明中，在當單處供流管出現破損滲漏的情況時，可以通過啟動安裝在導架內側的電動推桿B來將承載塊和泵機的位置進行調整，通過承載塊的位置變化可以同步的帶動著備用的供流管快速的切換替補，通過供流管的快速切換替補可以有效的避免因污水外滲而對周?chē)h(huán)境造成影響的問題出現。
（發明人：王馳;占曉建;徐萍）
