公布日：2022.08.05
申請日：2022.04.14
分類號：E03F5/22(2006.01)I;E03F5/14(2006.01)I;E03F7/00(2006.01)I;B01D36/04(2006.01)I
摘要
本發明公開了一種氣水分離半真空污水提升泵站，涉及到提升泵站技術領域，包括泵站組件，所述泵站組件的輸入端連接有污水源，所述泵站組件包括主殼體與廢水輸入管，所述廢水輸入管固定貫穿設置于主殼體左側頂部，所述廢水輸入管與污水源中的真空地漏提升器以及真空廢水提升器連接，所述主殼體左側頂部設置有污水預處理機構，所述污水預處理機構與污水源中的真空污水提升器連接，所述主殼體內腔頂部設置有廢氣驅動機構。本發明在實現氣水分離的同時，利用廢氣作為驅動，實現了水體中沉淀物的有效混勻，同時避免電機的使用，降低檢修難度以及使用成本，另外針對廢水與污水進行分別輸入處理，有效提高了污水預處理機構的處理效率。
權利要求書

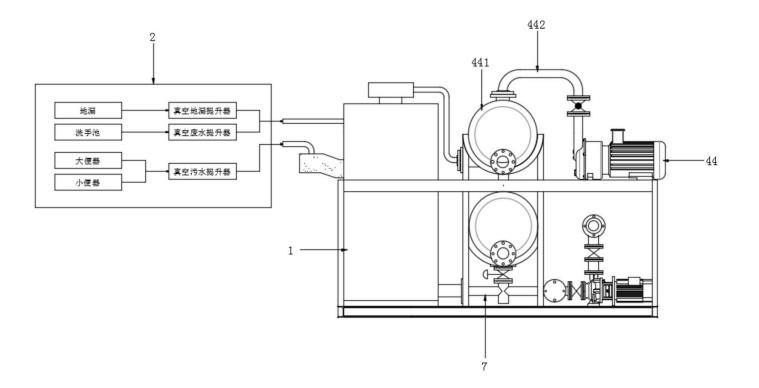

1.一種氣水分離半真空污水提升泵站，其特征在于：包括泵站組件(1)，所述泵站組件(1)的輸入端連接有污水源(2)，所述泵站組件(1)包括主殼體(11)與廢水輸入管(12)，所述廢水輸入管(12)固定貫穿設置于主殼體(11)左側頂部，所述廢水輸入管(12)與污水源(2)中的真空地漏提升器以及真空廢水提升器連接，所述主殼體(11)左側頂部設置有污水預處理機構(3)，所述污水預處理機構(3)與污水源(2)中的真空污水提升器連接，所述主殼體(11)內腔頂部設置有廢氣驅動機構(4)，所述主殼體(11)內腔底部設置有水體沉淀均勻機構(5)與內壁附著清除機構(6)，所述污水預處理機構(3)、水體沉淀均勻機構(5)和內壁附著清除機構(6)均與廢氣驅動機構(4)傳動連接，所述主殼體(11)右側底部連接有排水機構(7)；所述廢氣驅動機構(4)對污水預處理機構(3)、水體沉淀均勻機構(5)和內壁附著清除機構(6)進行驅動，進而分別對污水中的固體雜物進行粉碎、對主殼體(11)內部水體以及沉淀物進行混勻以及對主殼體(11)內壁上附著的異物進行清除。
2.根據權利要求1所述的一種氣水分離半真空污水提升泵站，其特征在于：所述污水預處理機構(3)包括副殼體(31)、污水輸入管(32)、環形濾網(33)、板狀濾網(34)、往復絲桿(35)、粉碎刀(36)、傳動軸(37)和從動錐齒輪(38)。
3.根據權利要求2所述的一種氣水分離半真空污水提升泵站，其特征在于：所述副殼體(31)固定嵌套設置于主殼體(11)左側頂部，所述污水輸入管(32)固定貫穿設置于副殼體(31)頂部，所述環形濾網(33)固定設置于副殼體(31)內部，所述板狀濾網(34)沿豎直方向滑動設置于環形濾網(33)內側，所述往復絲桿(35)沿豎直方向貫穿板狀濾網(34)并與板狀濾網(34)螺紋連接，所述往復絲桿(35)底端通過軸承轉動嵌套設置于副殼體(31)內壁上，所述粉碎刀(36)位于環形濾網(33)內側，且固定套接設置于往復絲桿(35)外側頂部，所述傳動軸(37)位于往復絲桿(35)右側，所述從動錐齒輪(38)設置有三個，三個所述從動錐齒輪(38)分別固定設置于傳動軸(37)兩端以及往復絲桿(35)外側，往復絲桿(35)外側的所述從動錐齒輪(38)與傳動軸(37)左端的所述從動錐齒輪(38)嚙合。
4.根據權利要求3所述的一種氣水分離半真空污水提升泵站，其特征在于：所述廢氣驅動機構(4)包括廢氣通道管(41)、密封罩(42)、廢氣輸出管(43)、真空氣泵(44)、旋轉外軸(45)、葉輪(46)、旋轉內軸(47)和固定套管(48)。
5.根據權利要求4所述的一種氣水分離半真空污水提升泵站，其特征在于：所述廢氣通道管(41)固定貫穿設置于主殼體(11)頂部，所述密封罩(42)固定套接設置于廢氣通道管(41)外側，所述廢氣輸出管(43)固定貫穿設置于密封罩(42)右側，所述廢氣輸出管(43)端部連接有廢氣收集罐(441)，所述廢氣收集罐(441)頂部連接有連接管(442)，所述真空氣泵(44)的輸入端與連接管(442)的輸出端連接，所述旋轉外軸(45)通過軸承轉動設置于廢氣通道管(41)內側，所述葉輪(46)位于密封罩(42)內側且與旋轉外軸(45)固定連接，所述旋轉內軸(47)沿豎直方向滑動設置于旋轉外軸(45)內側，所述固定套管(48)固定套接設置于旋轉內軸(47)外側中部。
6.根據權利要求5所述的一種氣水分離半真空污水提升泵站，其特征在于：所述廢氣驅動機構(4)還包括環形波紋槽(411)、限位滑槽(451)、滑動桿(471)和主動錐齒輪(481)；所述環形波紋槽(411)開設于廢氣通道管(41)內壁上，所述限位滑槽(451)、滑動桿(471)和主動錐齒輪(481)均設置有兩個，兩個所述限位滑槽(451)分別開設于旋轉外軸(45)兩側，兩個所述滑動桿(471)分別滑動設置于兩個限位滑槽(451)內側，所述滑動桿(471)一端與旋轉內軸(47)固定連接以及另一端滑動設置于環形波紋槽(411)內側，兩個所述主動錐齒輪(481)分別固定套接設置于固定套管(48)外側頂部以及外側底部，位于上方的所述主動錐齒輪(481)與傳動軸(37)右端的從動錐齒輪(38)嚙合。
7.根據權利要求6所述的一種氣水分離半真空污水提升泵站，其特征在于：所述水體沉淀均勻機構(5)包括旋轉盤(51)、齒環(54)和多個沉淀均勻組件，所述沉淀均勻組件包括豎直轉桿(52)、直齒輪(53)、多個固定塊(55)、多個縱向板(56)和多個橫向板(57)。
8.根據權利要求7所述的一種氣水分離半真空污水提升泵站，其特征在于：所述旋轉盤(51)固定套接設置于旋轉內軸(47)外側底部，所述齒環(54)固定設置于主殼體(11)內腔底部，所述豎直轉桿(52)沿豎直方向貫穿旋轉盤(51)并通過軸承與旋轉盤(51)轉動連接，所述直齒輪(53)固定設置于豎直轉桿(52)底端且與齒環(54)嚙合，多個所述固定塊(55)均勻固定套接設置于豎直轉桿(52)外側，多個所述縱向板(56)均勻固定設置于多個固定塊(55)兩端，多個所述橫向板(57)分別固定設置于多個縱向板(56)頂部。
9.根據權利要求8所述的一種氣水分離半真空污水提升泵站，其特征在于：所述內壁附著清除機構(6)包括兩個附著清除組件，所述附著清除組件包括刮板(61)、連接桿(62)、刮條(63)、縱向槽(64)、縱向柱(65)和抄板(66)。
10.根據權利要求9所述的一種氣水分離半真空污水提升泵站，其特征在于：所述連接桿(62)一端與旋轉內軸(47)固定連接以及另一端與刮板(61)固定連接，所述刮條(63)粘接設置于刮板(61)內側并與主殼體(11)內壁貼合，所述縱向槽(64)開設于刮板(61)底部，所述縱向柱(65)滑動設置于縱向槽(64)內側，所述抄板(66)固定設置于縱向柱(65)底端，所述抄板(66)與主殼體(11)內嵌底部以及齒環(54)外壁貼合。
發明內容
本發明的目的在于提供一種氣水分離半真空污水提升泵站，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種氣水分離半真空污水提升泵站，包括泵站組件，所述泵站組件的輸入端連接有污水源，所述泵站組件包括主殼體與廢水輸入管，所述廢水輸入管固定貫穿設置于主殼體左側頂部，所述廢水輸入管與污水源中的真空地漏提升器以及真空廢水提升器連接，所述主殼體左側頂部設置有污水預處理機構，所述污水預處理機構與污水源中的真空污水提升器連接，所述主殼體內腔頂部設置有廢氣驅動機構，所述主殼體內腔底部設置有水體沉淀均勻機構與內壁附著清除機構，所述污水預處理機構、水體沉淀均勻機構和內壁附著清除機構均與廢氣驅動機構傳動連接，所述主殼體右側底部連接有排水機構；
所述廢氣驅動機構對污水預處理機構、水體沉淀均勻機構和內壁附著清除機構進行驅動，進而分別對污水中的固體雜物進行粉碎、對主殼體內部水體以及沉淀物進行混勻以及對主殼體內壁上附著的異物進行清除。
優選的，所述污水預處理機構包括副殼體、污水輸入管、環形濾網、板狀濾網、往復絲桿、粉碎刀、傳動軸和從動錐齒輪。
優選的，所述副殼體固定嵌套設置于主殼體左側頂部，所述污水輸入管固定貫穿設置于副殼體頂部，所述環形濾網固定設置于副殼體內部，所述板狀濾網沿豎直方向滑動設置于環形濾網內側，所述往復絲桿沿豎直方向貫穿板狀濾網并與板狀濾網螺紋連接，所述往復絲桿底端通過軸承轉動嵌套設置于副殼體內壁上，所述粉碎刀位于環形濾網內側，且固定套接設置于往復絲桿外側頂部，所述傳動軸位于往復絲桿右側，所述從動錐齒輪設置有三個，三個所述從動錐齒輪分別固定設置于傳動軸兩端以及往復絲桿外側，往復絲桿外側的所述從動錐齒輪與傳動軸左端的所述從動錐齒輪嚙合。
優選的，所述廢氣驅動機構包括廢氣通道管、密封罩、廢氣輸出管、真空氣泵、旋轉外軸、葉輪、旋轉內軸和固定套管。
優選的，所述廢氣通道管固定貫穿設置于主殼體頂部，所述密封罩固定套接設置于廢氣通道管外側，所述廢氣輸出管固定貫穿設置于密封罩右側，所述廢氣輸出管端部連接有廢氣收集罐，所述廢氣收集罐頂部連接有連接管，所述真空氣泵的輸入端與連接管的輸出端連接，所述旋轉外軸通過軸承轉動設置于廢氣通道管內側，所述葉輪位于密封罩內側且與旋轉外軸固定連接，所述旋轉內軸沿豎直方向滑動設置于旋轉外軸內側，所述固定套管固定套接設置于旋轉內軸外側中部。
優選的，所述廢氣驅動機構還包括環形波紋槽、限位滑槽、滑動桿和主動錐齒輪；
所述環形波紋槽開設于廢氣通道管內壁上，所述限位滑槽、滑動桿和主動錐齒輪均設置有兩個，兩個所述限位滑槽分別開設于旋轉外軸兩側，兩個所述滑動桿分別滑動設置于兩個限位滑槽內側，所述滑動桿一端與旋轉內軸固定連接以及另一端滑動設置于環形波紋槽內側，兩個所述主動錐齒輪分別固定套接設置于固定套管外側頂部以及外側底部，位于上方的所述主動錐齒輪與傳動軸右端的從動錐齒輪嚙合。
優選的，所述水體沉淀均勻機構包括旋轉盤、齒環和多個沉淀均勻組件，所述沉淀均勻組件包括豎直轉桿、直齒輪、多個固定塊、多個縱向板和多個橫向板。
優選的，所述旋轉盤固定套接設置于旋轉內軸外側底部，所述齒環固定設置于主殼體內腔底部，所述豎直轉桿沿豎直方向貫穿旋轉盤并通過軸承與旋轉盤轉動連接，所述直齒輪固定設置于豎直轉桿底端且與齒環嚙合，多個所述固定塊均勻固定套接設置于豎直轉桿外側，多個所述縱向板均勻固定設置于多個固定塊兩端，多個所述橫向板分別固定設置于多個縱向板頂部。
優選的，所述內壁附著清除機構包括兩個附著清除組件，所述附著清除組件包括刮板、連接桿、刮條、縱向槽、縱向柱和抄板。
優選的，所述連接桿一端與旋轉內軸固定連接以及另一端與刮板固定連接，所述刮條粘接設置于刮板內側并與主殼體內壁貼合，所述縱向槽開設于刮板底部，所述縱向柱滑動設置于縱向槽內側，所述抄板固定設置于縱向柱底端，所述抄板與主殼體內嵌底部以及齒環外壁貼合。
本發明的技術效果和優點：
本發明通過設置有污水預處理機構、廢氣驅動機構、水體沉淀均勻機構和內壁附著清除機構，以便于利用廢氣驅動機構對污水預處理機構、水體沉淀均勻機構和內壁附著清除機構進行驅動，進而分別對污水中的固體雜物進行粉碎、對主殼體內部水體以及沉淀物進行混勻以及對主殼體內壁上附著的異物進行清除，同時還可以在異物清除過程中對主殼體內腔底部邊角處的沉淀進行混勻，相較于現有技術中的同類型裝置，本發明在實現氣水分離的同時，利用廢氣作為驅動，實現了水體中沉淀物的有效混勻，同時避免電機的使用，降低檢修難度以及使用成本，另外針對廢水與污水進行分別輸入處理，有效提高了污水預處理機構的處理效率。
（發明人：楊國兵;郭婷婷）
