公布日：2022.08.09
申請日：2022.06.16
分類號：C02F9/14(2006.01)I;C02F1/461(2006.01)I;C02F1/469(2006.01)I;C02F3/00(2006.01)I;C02F3/02(2006.01)I;C02F3/12(2006.01)I;
C02F3/30(2006.01)I
摘要
一種適用于小規模生活污水處理裝置的微生物電過濾設備及使用方法，包括風機、穩壓直流電源、傳統生化單元、電過濾系統、反洗單元、設備間，所述的傳統生化單元包括但不限于A(yíng)O工藝、MBBR工藝、純好氧工藝等活性污泥法生化工藝；所述的設備間用于存放各類設備，所述電過濾系統連接穩壓直流電源；所述電過濾系統由多組不銹鋼濾網電極組成，正負極交替擺放；所述反洗單元包括清水艙和曝氣沖刷管路，實現在無人值守下避免污泥流失等問題具有極大的工程意義。
權利要求書
1.一種適用于小規模生活污水處理裝置的微生物電過濾設備，包括風機與穩壓直流電源，其特征在于，所述微生物電過濾設備還包括傳統生化單元、電過濾系統、反洗單元、設備間，所述的傳統生化單元包括但不限于A(yíng)O工藝、MBBR工藝、純好氧工藝等活性污泥法生化工藝；所述的設備間用于存放各類設備，所述電過濾系統連接穩壓直流電源；所述電過濾系統由多組不銹鋼濾網電極組成，正負極交替擺放；所述反洗單元包括清水艙和曝氣沖刷管路。
2.根據權利要求1所示的一種適用于小規模生活污水處理裝置的微生物電過濾設備，其特征在于，所述微生物電過濾設備適用于規模為10噸/天-50噸/天的污水站。
3.根據權利要求1所示的一種適用于小規模生活污水處理裝置的微生物電過濾設備，其特征在于，所述電過濾系統為不同孔徑濾網組成，以正負兩片濾網為一組，從進水端至出水端共需4-5組，每組孔徑依次為10-12目，20-30目，70-100目，150-200目，270-300目。
4.根據權利要求3所示的一種適用于小規模生活污水處理裝置的微生物電過濾設備，其特征在于，所述電過濾系統為材質包括但不限于鋁、鐵、鈦中的一種或多種組合。
5.根據權利要求4所示的一種適用于小規模生活污水處理裝置的微生物電過濾設備，其特征在于，所述電過濾系統濾網間距為4-6cm。
6.根據權利要求5所示的一種適用于小規模生活污水處理裝置的微生物電過濾設備，其特征在于，所述電過濾系統與日處理量呈正相關，所述電過濾系統與日處理量的關系為S＝Q*n*MLSS/4，其中S為過濾系統投影面積(m2)，Q為日處理量(m3/d)，MLSS為污泥濃度(g/L)，n為通量系數，所述通量系數的經驗數值為0.043-0.066。
7.根據權利要求6所示的一種適用于小規模生活污水處理裝置的微生物電過濾設備，其特征在于，所述反洗單元為側邊曝氣沖擊，所述側邊曝氣沖擊為采用微孔曝氣管的曝氣系統完成，所述微孔曝氣管的孔徑為60-120μm。
8.一種適用于小規模生活污水處理裝置的微生物電過濾設備的使用方法，具體步驟如下：S1、污水進入傳統生化單元經過微生物降解，降解后泥水混合物流向微生物電過濾設備；S2、微生物電過濾設備通過穩壓直流電源供電，以正負兩片濾網為一組，正極在進水端，負極在出水端；S3、泥水混合物經過電過濾裝置后，污泥根據大小被層層依次隔離，到最后一層時由于微生物在電極表面會(huì )形成濾膜，而后由電極濾網和微生物膜共同過濾，使得出水清澈干凈；S4、運行一段時間后，電源開啟高壓模式，同時反洗單元開啟曝氣，將被電極隔離的微生物反向沖擊出去；S5、循環步驟S1-S5。
9.根據權利要求8所示的一種適用于小規模生活污水處理裝置的微生物電過濾設備的使用方法，其特征在于，所述的微生物電過濾設備正常使用時添加1.5-2V直流電壓，反洗時電壓調至3-4V。
10.根據權利要求9所示的一種適用于小規模生活污水處理裝置的微生物電過濾設備的使用方法，其特征在于，所述的微生物電過濾設備的反洗周期與微生物量呈反比，所述微生物電過濾設備的反洗周期與微生物量的關系為H＝S/MLSS*m，其中H為反洗周期，S為過濾系統投影面積(m2)，MLSS為污泥濃度(g/L)，m為反洗系數，所述反洗系數的經驗數值為2.5-6.5。
發明內容
鑒于背景技術存在的不足，本發明涉及一種適用于小規模生活污水處理裝置的微生物電過濾設備及使用方法，實現在無人值守下避免污泥流失等問題具有極大的工程意義。

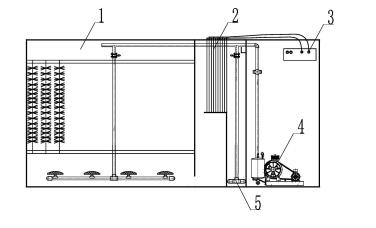

本發明涉及一種適用于小規模生活污水處理裝置的微生物電過濾設備，包括風機、穩壓直流電源、傳統生化單元、電過濾系統、反洗單元、設備間，所述的傳統生化單元包括但不限于A(yíng)O工藝、MBBR工藝、純好氧工藝等活性污泥法生化工藝；所述的設備間用于存放各類設備，所述電過濾系統連接穩壓直流電源；所述電過濾系統由多組不銹鋼濾網電極組成，正負極交替擺放；所述反洗單元包括清水艙和曝氣沖刷管路。
通過采用上述方案，便于與現有任意的活性污泥工藝耦合，主要功能為替代沉淀池。
進一步的，所述微生物電過濾設備適用于規模為10噸/天-50噸/天的污水站。
該規模為農村數量最龐大、最疏于管理的規模群，通過采用上述方案，可以有效的提高農村污水處理的質量。
進一步的，所述電過濾系統為不同孔徑濾網組成，以正負兩片濾網為一組，從進水端至出水端共需4-5組，每組孔徑依次為10-12目，20-30目，70-100目，150-200目，270-300目。
通過采用上述方案，兼顧過濾效果與運維成本。
進一步的，所述電過濾系統為材質包括但不限于鋁、鐵、鈦中的一種或多種組合。
通過采用上述方案，可根據水質情況調整電過濾系統的材質，提高過濾效果。
進一步的，所述電過濾系統濾網間距為4-6cm。
通過采用上述方案，拓寬電催化系統。
進一步的，所述電過濾系統與日處理量呈正相關，所述電過濾系統與日處理量的關系為S＝Q*n*MLSS/4，其中S為過濾系統投影面積(m2)，Q為日處理量(m3/d)，MLSS為污泥濃度(g/L)，n為通量系數，所述通量系數的經驗數值為0.043-0.066。
通過采用上述方案，保證過濾質量的同時，保證過濾速度。
進一步的，所述反洗單元為側邊曝氣沖擊，所述側邊曝氣沖擊為采用微孔曝氣管的曝氣系統完成，所述微孔曝氣管的孔徑為60-120μm。
通過采用上述方案，保證反沖效果。
一種適用于小規模生活污水處理裝置的微生物電過濾設備的使用方法，具體步驟如下：
S1、污水進入傳統生化單元經過微生物降解，降解后泥水混合物流向微生物電過濾設備；
S2、微生物電過濾設備通過穩壓直流電源供電，以正負兩片濾網為一組，正極在進水端，負極在出水端；
S3、泥水混合物經過電過濾裝置后，污泥根據大小被層層依次隔離，到最后一層時由于微生物在電極表面會(huì )形成濾膜，而后由電極濾網和微生物膜共同過濾，使得出水清澈干凈；
S4、運行一段時間后，電源開啟高壓模式，同時反洗單元開啟曝氣，將被電極隔離的微生物反向沖擊出去；
S5、循環步驟S1-S5。
通過采用上述方案，陽極強化吸附與攔截效果，陰極可以對陽極過濾遺漏的污泥顆粒形成阻力，降低污泥顆粒流速，提高陽極吸附效果。
進一步的，所述的微生物電過濾設備正常使用時添加1.5-2V直流電壓，反洗時電壓調至3-4V。
通過采用上述方案，保證過濾效果的同時，不會(huì )造成破碎污泥的情況與濾網自身?yè)p耗過大的現象。
進一步的，所述的微生物電過濾設備的反洗周期與微生物量呈反比，所述微生物電過濾設備的反洗周期與微生物量的關系為H＝S/MLSS*m，其中H為反洗周期，S為過濾系統投影面積(m2)，MLSS為污泥濃度(g/L)，m為反洗系數，所述反洗系數的經驗數值為2.5-6.5。
通過采用上述方案，確保反洗頻率不會(huì )過高，同時不會(huì )出現污泥堵塞的問題。
本發明的主要有益效果：
1、分離快，時間短，占地面積��；
2、可介入原有的各類活性污泥處理單元，適用性高；
3、抗水力沖擊性能強，不會(huì )發生污泥流失等問題；
4、運行過程無需人員管理，反洗過程通過PLC自控后也可實現無人值守。
（發明人：葉芳芳;梁禹翔;馮華軍;鄒燕霞）
