公布日：2022.09.02
申請日：2021.03.01
分類號：C02F1/44(2006.01)I
摘要
本發明公開了反滲透技術領域的，一種污水處理用反滲透部件，包括濾芯殼體，所述濾芯殼體的頂部安裝有濾芯上蓋，且濾芯上蓋的頂部安裝有把手，所述濾芯殼體的底部左右兩側均開設有進水口，所述濾芯殼體的內腔底部橫向安裝有下固定座，所述下固定座的頂部豎向安裝有圈形反滲透膜組件，所述反滲透膜組件的頂部外壁上設置有上固定片，所述反滲透膜組件與濾芯殼體的內壁之間形成一圈進水通道，且進水通道與進水口聯通，所述反滲透膜組件的頂部安裝有支撐上座，本裝置，結構簡單，通過把手可以方便的進行拆裝和移動，兩組進水口和注水腔可以增加污水處理的水量，并且對與反滲透膜組件起到處理的緩沖作用，增加污水處理的效率。
權利要求書

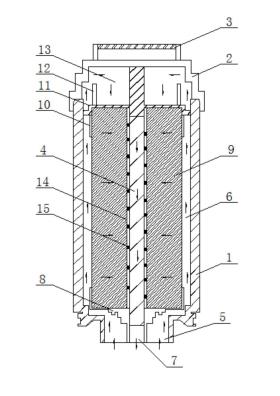

1.一種污水處理用反滲透部件，包括濾芯殼體(1)，其特征在于：所述濾芯殼體(1)的頂部安裝有濾芯上蓋(2)，且濾芯上蓋(2)的頂部安裝有把手(3)，所述濾芯殼體(1)的底部左右兩側均開設有進水口(5)，所述濾芯殼體(1)的內腔底部橫向安裝有下固定座(8)，所述下固定座(8)的頂部豎向安裝有圈形反滲透膜組件(9)，所述反滲透膜組件(9)的頂部外壁上設置有上固定片(10)，所述反滲透膜組件(9)與濾芯殼體(1)的內壁之間形成一圈進水通道(6)，且進水通道(6)與進水口(5)聯通，所述反滲透膜組件(9)的頂部安裝有支撐上座(11)，所述支撐上座(11)的底部中心處插接在反滲透膜組件(9)的頂部圈心中，且支撐上座(11)的頂部中心處與濾芯殼體(1)的頂部?jì)缺谫N合，所述支撐上座(11)的頂部?jì)蓚蓉Q向安裝有擋水板(12)，且每組擋水板(12)與支撐上座(11)的頂部連接件處形成一個注水腔(13)，所述反滲透膜組件(9)的中心處內圈上固定有一圈過濾套(14)，且過濾套(14)上均勻開設有流水孔(15)，且過濾套(14)的內腔設置有中心管(4)，所述濾芯殼體(1)的底部中心處開設有出水口(7)，且出水口(7)與中心管(4)聯通。
2.根據權利要求1所述的一種污水處理用反滲透部件，其特征在于：所述中心管(4)包括圓柱管體(41)，所述圓柱管體(41)的外壁上均勻開設有與流水孔(15)相連通的連接通孔(42)，且圓柱管體(41)的內腔均勻開設有六組結構相同的排水通道(43)，且排水通道(43)與連接通孔(42)均連通。
3.根據權利要求1所述的一種污水處理用反滲透部件，其特征在于：所述支撐上座(11)為十字形結構，且支撐上座(11)左右兩側端均設置有輸水通孔，且支撐上座(11)的兩側端部均與濾芯殼體(1)的內壁連接。
4.根據權利要求1所述的一種污水處理用反滲透部件，其特征在于：所述下固定座(8)與濾芯殼體(1)的連接處也均勻開設有輸水通孔。
5.根據權利要求2所述的一種污水處理用反滲透部件，其特征在于：所述流水孔(15)與連接通孔(42)的數量、大小和尺寸均相同。
6.根據權利要求1-5任一項所述的一種污水處理用反滲透部件的過濾方法，其特征在于：包括如下步驟：S1：污水通過進水口(5)進入到濾芯殼體(1)內，經過進水通道(6)一部分進入到反滲透膜組件(9)內，一部分隨著注水的時間和水量進入到濾芯殼體的頂部。S1：進入到反滲透膜組件(9)內的污水，經過組件的過濾，被慢慢過濾后的水靠近到過濾套(14)上，經流水孔(15)和連接通孔(42)進入到中心管(4)的排水通道(43)內，最后經過出水口(7)排出。S3：另一部分污水經過擋水板(12)進入到注水腔(13)內，給裝置起到儲水的作用，并且給反滲透膜組件(9)處理污水起到一定的水流緩沖作用，繼而會(huì )重復上述S2的步驟。
發明內容
本發明的目的在于提供一種污水處理用反滲透部件及其過濾方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理用反滲透部件，包括濾芯殼體，所述濾芯殼體的頂部安裝有濾芯上蓋，且濾芯上蓋的頂部安裝有把手，所述濾芯殼體的底部左右兩側均開設有進水口，所述濾芯殼體的內腔底部橫向安裝有下固定座，所述下固定座的頂部豎向安裝有圈形反滲透膜組件，所述反滲透膜組件的頂部外壁上設置有上固定片，所述反滲透膜組件與濾芯殼體的內壁之間形成一圈進水通道，且進水通道與進水口聯通，所述反滲透膜組件的頂部安裝有支撐上座，所述支撐上座的底部中心處插接在反滲透膜組件的頂部圈心中，且支撐上座的頂部中心處與濾芯殼體的頂部?jì)缺谫N合，所述支撐上座的頂部?jì)蓚蓉Q向安裝有擋水板，且每組擋水板與支撐上座的頂部連接件處形成一個注水腔，所述反滲透膜組件的中心處內圈上固定有一圈過濾套，且過濾套上均勻開設有流水孔，且過濾套的內腔設置有中心管，所述濾芯殼體的底部中心處開設有出水口，且出水口與中心管聯通。
優選的，所述中心管包括圓柱管體，所述圓柱管體的外壁上均勻開設有與流水孔相連通的連接通孔，且圓柱管體的內腔均勻開設有六組結構相同的排水通道，且排水通道與連接通孔均連通。
優選的，所述支撐上座為十字形結構，且支撐上座左右兩側端均設置有輸水通孔，且支撐上座的兩側端部均與濾芯殼體的內壁連接。
優選的，所述下固定座與濾芯殼體的連接處也均勻開設有輸水通孔。
優選的，所述流水孔與連接通孔的數量、大小和尺寸均相同。
一種污水處理用反滲透部件的過濾方法，其特征在于：包括如下步驟：
S1：污水通過進水口進入到濾芯殼體內，經過進水通道一部分進入到反滲透膜組件內，一部分隨著注水的時間和水量進入到濾芯殼體的頂部。
S1：進入到反滲透膜組件內的污水，經過組件的過濾，被慢慢過濾后的水靠近到過濾套上，經流水孔和連接通孔進入到中心管的排水通道內，最后經過出水口排出。
S3：另一部分污水經過擋水板進入到注水腔內，給裝置起到儲水的作用，并且給反滲透膜組件處理污水起到一定的水流緩沖作用，繼而會(huì )重復上述S2的步驟。
與現有技術相比，本發明的有益效果是：本裝置，結構簡單，通過把手可以方便的進行拆裝和移動，兩組進水口和注水腔可以增加污水處理的水量，并且對與反滲透膜組件起到處理的緩沖作用，增加污水處理的效率。
（發明人：郭靖;楊鋒;趙勇）
