公布日：2022.07.08
申請日：2022.03.14
分類號：C02F9/08(2006.01)I;C02F1/32(2006.01)I;C02F1/46(2006.01)I;C02F1/72(2006.01)I;C02F1/78(2006.01)I
摘要
本申請公開了一種等離子體污水處理裝置、污水處理系統及污水處理方法，所述等離子體污水處理裝置包括：殼體，所述殼體具有進液口和出液口，內部設置有連通所述進液口和出液口的污水處理腔；第一電極，所述第一電極置于所述污水處理腔內，外部包裹有介質阻擋層；第二電極，所述第二電極相對所述第一電極設置，所述第二電極為中空結構，且其朝著第一電極的側壁帶有出氣孔。本申請的等離子體污水裝置能夠誘導產生大量的含氧活性物質以及納米氣泡，其中納米氣泡能夠提升氣液傳質效率，以促進含氧活性物質的分散，實現對污水的有效處理。
權利要求書
1.等離子體污水處理裝置，其特征在于，包括：殼體，所述殼體具有進液口和出液口，內部設置有連通所述進液口和出液口的污水處理腔；第一電極，所述第一電極置于所述污水處理腔內，外部包裹有介質阻擋層；第二電極，所述第二電極相對所述第一電極設置，所述第二電極為中空結構，且其朝著第一電極的側壁帶有出氣孔；所述第一電極為金屬網，所述第二電極為帶型腔的燒結碳化硅板；所述殼體的橫截面為矩形結構，所述第一電極橫置在所述殼體的中間位置，且將所述污水處理腔分隔為第一處理腔和第二處理腔；所述第二電極為兩個，分別置于第一處理腔和第二處理腔內；所述殼體具有相對的第一側和第二側，所述進液口和出液口設置于第一側，所述第二側具有連通所述第一處理腔和第二處理腔的接頭，污水可依次經過兩處理腔；所述介質阻擋層為石英玻璃，且為兩層石英玻璃夾持所述金屬網；所述燒結碳化硅板具有長度方向和寬度方向，所述型腔的內部具有沿燒結碳化硅板的長度方向延伸分布、將其分隔成多個部分的隔板。
2.根據權利要求1所述的等離子體污水處理裝置，其特征在于，所述第二電極側壁的出氣孔的孔徑為50-100nm。
3.根據權利要求1所述的等離子體污水處理裝置，其特征在于，所述燒結碳化硅的兩端具有封堵所述型腔開口的堵頭。
4.根據權利要求2所述的等離子體污水處理裝置，其特征在于，所述第一電極和第二電極的間隔距離為6-10mm。
5.一種污水處理系統，其特征在于，包括如權利要求1所述的等離子體污水處理裝置，所述污水處理系統還包括：高頻調壓電源，其高壓輸出端與所述第一電極和第二電極連接；氣體輸送裝置，通過管路與所述第二電極的內部腔體連通。
6.一種采用如權利要求5所述污水處理系統的污水處理方法，其特征在于，包括：向污水處理腔內通入待處理的污水，以及向第二電極內通入氧氣；在第一電極和第二電極間施加高頻電壓；其中，污水的流速控制在5-10m/s，氧氣的輸入壓力高于液體壓力的1-1.5kg，高頻電壓的方波為1-100千赫。
發明內容
為解決現有技術問題，本申請提供了一種等離子體污水處理裝置，不僅能夠高效產生含氧活性物質，還可提升氣液傳質的效率，實現對污水的有效處理。
本申請中，等離子體污水處理裝置包括：
殼體，所述殼體具有進液口和出液口，內部設置有連通所述進液口和出液口的污水處理腔；
第一電極，所述第一電極置于所述污水處理腔內，外部包裹有介質阻擋層；
第二電極，所述第二電極相對所述第一電極設置，所述第二電極為中空結構，且其朝著第一電極的側壁帶有出氣孔。
以下還提供了若干可選方式，但并不作為對上述總體方案的額外限定，僅僅是進一步的增補或優選，在沒有技術或邏輯矛盾的前提下，各可選方式可單獨針對上述總體方案進行組合，還可以是多個可選方式之間進行組合。
可選的，所述第一電極為金屬網，所述第二電極為帶型腔的燒結碳化硅板，其側壁的出氣孔的孔徑為50-100nm。
可選的，所述介質阻擋層為石英玻璃，兩層石英玻璃夾持所述金屬網。
可選的，所述燒結碳化硅板具有長度方向和寬度方向，所述型腔的內部具有沿燒結碳化硅板的長度方向延伸分布、將其分隔成多個部分的隔板。
可選的，所述燒結碳化硅的兩端具有封堵所述型腔開口的堵頭。
可選的，所述第一電極和第二電極的間隔距離為6-10mm。

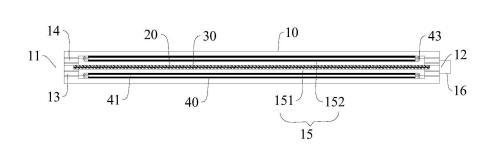

可選的，所述殼體的橫截面為矩形結構，所述第一電極橫置在所述殼體的中間位置，且將所述污水處理腔分隔為第一處理腔和第二處理腔；
所述第二電極為兩個，分別置于第一處理腔和第二處理腔內。
可選的，所述殼體具有相對的第一側和第二側，所述進液口和出液口設置于第一側，所述第二側具有連通所述第一處理腔和第二處理腔的接頭。
本申請還提供了一種污水處理系統，包括：
殼體，所述殼體具有進液口和出液口，內部設置有連通所述進液口和出液口的污水處理腔；
第一電極，所述第一電極置于所述污水處理腔內，外部包裹有介質阻擋層；
第二電極，所述第二電極相對所述第一電極設置，所述第二電極為中空結構，且其朝著第一電極的側壁帶有出氣孔；
高頻調壓電源，其高壓輸出端與所述第一電極和第二電極連接；
氧氣輸送裝置，通過管路與所述第二電極的內部腔體連通；
液體輸送裝置，通過管路與所述進液口連通。
本申請還提供了一種污水處理方法，包括：
向污水處理腔內通入待處理的污水，以及向第二電極內通入氧氣；
在第一電極和第二電極間施加高頻電壓；
其中，污水的流速控制在5-10m/s，氧氣的輸入壓力高于液體壓力的1-1.5kg，高頻電壓的方波為1-100千赫。
與現有技術相比，本申請至少具有以下技術效果：
等離子體污水處理裝置通過介電阻擋放電產生等離子體，從而促進含氧活性物質的產生；
在電場作用下，等離子體污水處理裝置通過集成導電、帶微孔的碳化硅電極誘導氣升效應，產生超富氧的納米氣泡(20-100nm)，這些納米氣泡有助于輸送物質并誘導對流，促進氣液的混合，提高傳質效率；
在納米氣泡形成過程中，等離子體放電發射的紫外輻射可進一步促進過氧化氫和臭氧等溶解物質的分解，產生更多的羥基自由基(OH)。
（發明人：鄭文征;張勇渭;王兆陽;王國慶）
