公布日：2022.07.22
申請日：2022.04.22
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種節能環保的多級污水處理裝置及其使用方法，包括頂部箱體，所述頂部箱體的底部設置有過濾機構，所述所述過濾機構的底部設置有處理機構，所述過濾機構包括支撐管道，所述支撐管道外表面的右側通過輔助板固定安裝有電機，所述支撐管道外表面的左側固定安裝有兩個圓盤。本發明實現了，通過頂部多個過濾網對污水中污泥進行初步過濾，隨著過濾網持續旋轉，使得盛有污泥的過濾網位于底部，由于重力原因，污泥從過濾網的外表面滑落，并進入第二管道中，經過初步過濾的污水在通過支撐管道進行流動，通過底部圓盤中多個過濾網對污水進行再次過濾，并將其中污泥送入第一管道中，多次進行過濾，使得除污能力更好。
權利要求書

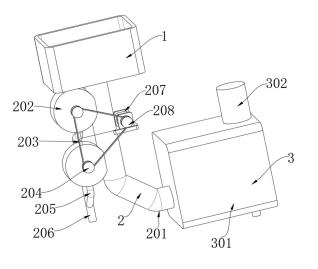

1.一種節能環保的多級污水處理裝置，包括頂部箱體(1)，其特征在于，所述頂部箱體(1)的底部設置有過濾機構(2)，所述所述過濾機構(2)的底部設置有處理機構(3)；所述過濾機構(2)包括支撐管道(201)，所述支撐管道(201)外表面的右側通過輔助板固定安裝有電機(207)，所述支撐管道(201)外表面的左側固定安裝有兩個圓盤(202)，所述電機(207)正表面的輸出軸固定安裝有第一皮帶輪(208)，所述第一皮帶輪(208)的外表面活動套設有皮帶(203)，所述皮帶(203)靠近左側的內部活動設置有兩個第二皮帶輪(204)，兩個所述圓盤(202)的內部均固定安裝有旋轉桿(210)，兩個所述旋轉桿(210)靠近后表面的外表面均活動套設有多個過濾網(209)，兩個所述第二皮帶輪(204)均固定安裝在兩個旋轉桿(210)的正表面，所述支撐管道(201)靠近兩個圓盤(202)的位置均固定安裝有導流板(211)。
2.根據權利要求1所述的一種節能環保的多級污水處理裝置，其特征在于：所述處理機構(3)包括處理箱體(301)，所述處理箱體(301)靠近左側的內部固定安裝有傾斜板(303)，所述處理箱體(301)的內部固定安裝有兩個隔擋板(305)，兩個所述隔擋板(305)的外表面均開設有矩形通孔，左側所述矩形通孔的右側固定安裝有導流管道(304)，所述處理箱體(301)靠近中心處的底部固定安裝有曝氣盤(307)。
3.根據權利要求1所述的一種節能環保的多級污水處理裝置，其特征在于：頂部一個所述圓盤(202)的底部固定安裝有第二管道(206)，底部一個所述圓盤(202)的底部固定安裝有第一管道(205)，所述第一管道(205)的另一端固定嵌設在第二管道(206)的一側，所述支撐管道(201)固定安裝在頂部箱體(1)底部的中心處。
4.根據權利要求2所述的一種節能環保的多級污水處理裝置，其特征在于：所述曝氣盤(307)頂部的輸出端固定安裝有多個圓形罩(306)，多個所述圓形罩(306)的頂部均固定安裝有連接氣管(314)，多個所述連接氣管(314)的另一端均固定安裝有連接圓塊(312)，多個所述連接圓塊(312)的內部均通過軸承安裝有渦輪(313)。
5.根據權利要求4所述的一種節能環保的多級污水處理裝置，其特征在于：多個所述渦輪(313)外表面的右側均固定安裝有攪拌桿(308)，其中兩個所述攪拌桿(308)的外表面均固定安裝有攪拌葉(309)，多個所述連接圓塊(312)均固定安裝在左側隔擋板(305)靠近底部的右側，多個所述攪拌桿(308)的另一端均通過軸承安裝在藥料箱(302)內壁的右側。
6.根據權利要求5所述的一種節能環保的多級污水處理裝置，其特征在于：另外一個所述攪拌桿(308)靠近右側的外表面固定套設有偏心圓塊(318)，所述偏心圓塊(318)外表面的頂部與底部均活動設置有半圓支撐塊(319)，兩個所述半圓支撐塊(319)相背的一側均固定安裝有移動桿(310)，兩個所述移動桿(310)相背的一側均固定安裝有堵塞塊(315)，底部所述堵塞塊(315)的頂部固定安裝有條形板，所述條形板靠近左右兩側的底部均固定安裝有支撐彈簧(316)和伸縮桿(317)。
7.根據權利要求6所述的一種節能環保的多級污水處理裝置，其特征在于：兩個所述支撐彈簧(316)與兩個伸縮桿(317)均固定安裝在處理箱體(301)內壁的底部，頂部所述移動桿(310)的外表面活動套設有圓柱套(311)，所述圓柱套(311)通過輔助桿固定安裝在右側隔擋板(305)的右側，所述處理箱體(301)靠近右側的頂部固定安裝有藥料箱(302)，所述處理箱體(301)固定安裝在支撐管道(201)的右側。
8.一種節能環保的多級污水處理裝置的使用方法，其特征在于，使用了權利要求1-7任一項所述的一種節能環保的多級污水處理裝置，包括以下步驟：S1、當進行使用時，工資人員將污水通過頂部箱體(1)送入支撐管道(201)的內部，此時打開電機(207)外部電源，通過電機(207)帶動第一皮帶輪(208)與皮帶(203)進行旋轉，從而帶動兩個第二皮帶輪(204)在兩個圓盤(202)的內部進行旋轉，使得多個過濾網(209)在支撐管道(201)與圓盤(202)的內部進行旋轉，首先通過導流板(211)的設置，使得污水落入過濾網(209)中，從而對支撐管道(201)中污水進行過濾，首先通過頂部多個過濾網(209)對污水中污泥進行初步過濾，隨著過濾網(209)持續旋轉，使得盛有污泥的過濾網(209)位于底部；S2、由于重力原因，污泥從過濾網(209)的外表面滑落，并進入第二管道(206)中，經過初步過濾的污水在通過支撐管道(201)進行流動，通過底部圓盤(202)中多個過濾網(209)對污水進行再次過濾，并將其中污泥送入第一管道(205)中，多次進行過濾，使得除污能力更好，當污水通過支撐管道(201)進入處理箱體(301)中后，首先通過傾斜板(303)的設置，達到水流方向，同時降低進水對處理箱體(301)右側污水進行擾動，進行厭氧處理；S3、此時污水通過導流管道(304)進入處理箱體(301)的中部，打開曝氣盤(307)的外部電源，通過曝氣盤(307)對藥料箱(302)中部污水進行曝氣處理，由于多個圓形罩(306)位于其中多個曝氣孔的頂部，使得圓形罩(306)內部空氣得以流通，并通過多個連接氣管(314)送入至多個連接圓塊(312)的內部，從而推動多個渦輪(313)進行轉動，帶動多個攪拌桿(308)進行旋轉，達到帶動其中兩個攪拌桿(308)外表面的攪拌葉(309)進行旋轉，達到使得污水與空氣中氧氣進行更好的接觸，從而進行好氧處理；S4、最后污水進入處理箱體(301)的右側，此時通過其中一個攪拌桿(308)帶動外表面的偏心圓塊(318)進行旋轉，從而推動外表面的兩個半圓支撐塊(319)進行移動，由于重力，頂部半圓支撐塊(319)會(huì )一直與偏心圓塊(318)的頂部接觸，從而使得頂部的堵塞塊(315)與藥料箱(302)底部的開口處不接觸，使得藥料箱(302)內部藥劑進入處理箱體(301)中，從而方便對處理箱體(301)中污水進行藥物處理，此時底部的兩個伸縮桿(317)與兩個圓形罩(306)推動底部的移動桿(310)向上運動，從而使得底部半圓支撐塊(319)與偏心圓塊(318)接觸，達到方便進行連續排水，從而方便工作人員進行工作。
發明內容
本發明的目的在于提供一種節能環保的多級污水處理裝置及其使用方法，通過底部圓盤中多個過濾網對污水進行再次過濾，并將其中污泥送入第一管道中，多次進行過濾，使得除污能力更好，通過，降低進水對處理箱體右側污水進行擾動，進行厭氧處理，通過推動多個渦輪進行轉動，帶動多個攪拌桿進行旋轉，達到帶動其中兩個攪拌桿外表面的攪拌葉進行旋轉，達到使得污水與空氣中氧氣進行更好的接觸，從而進行好氧處理，以解決上述背景技術提出的問題。
為實現上述目的，本發明提供如下技術方案：一種節能環保的多級污水處理裝置，包括頂部箱體，所述頂部箱體的底部設置有過濾機構，所述所述過濾機構的底部設置有處理機構；
所述過濾機構包括支撐管道，所述支撐管道外表面的右側通過輔助板固定安裝有電機，所述支撐管道外表面的左側固定安裝有兩個圓盤，所述電機正表面的輸出軸固定安裝有第一皮帶輪，所述第一皮帶輪的外表面活動套設有皮帶，所述皮帶靠近左側的內部活動設置有兩個第二皮帶輪，兩個所述圓盤的內部均固定安裝有旋轉桿，兩個所述旋轉桿靠近后表面的外表面均活動套設有多個過濾網，兩個所述第二皮帶輪均固定安裝在兩個旋轉桿的正表面，所述支撐管道靠近兩個圓盤的位置均固定安裝有導流板。
更進一步的，所述處理機構包括處理箱體，所述處理箱體靠近左側的內部固定安裝有傾斜板，所述處理箱體的內部固定安裝有兩個隔擋板，兩個所述隔擋板的外表面均開設有矩形通孔，左側所述矩形通孔的右側固定安裝有導流管道，所述處理箱體靠近中心處的底部固定安裝有曝氣盤。
更進一步的，頂部一個所述圓盤的底部固定安裝有第二管道，底部一個所述圓盤的底部固定安裝有第一管道，所述第一管道的另一端固定嵌設在第二管道的一側，所述支撐管道固定安裝在頂部箱體底部的中心處。
更進一步的，所述曝氣盤頂部的輸出端固定安裝有多個圓形罩，多個所述圓形罩的頂部均固定安裝有連接氣管，多個所述連接氣管的另一端均固定安裝有連接圓塊，多個所述連接圓塊的內部均通過軸承安裝有渦輪。
更進一步的，多個所述渦輪外表面的右側均固定安裝有攪拌桿，其中兩個所述攪拌桿的外表面均固定安裝有攪拌葉，多個所述連接圓塊均固定安裝在左側隔擋板靠近底部的右側，多個所述攪拌桿的另一端均通過軸承安裝在藥料箱內壁的右側。
更進一步的，另外一個所述攪拌桿靠近右側的外表面固定套設有偏心圓塊，所述偏心圓塊外表面的頂部與底部均活動設置有半圓支撐塊，兩個所述半圓支撐塊相背的一側均固定安裝有移動桿，兩個所述移動桿相背的一側均固定安裝有堵塞塊，底部所述堵塞塊的頂部固定安裝有條形板，所述條形板靠近左右兩側的底部均固定安裝有支撐彈簧和伸縮桿。
更進一步的，兩個所述支撐彈簧與兩個伸縮桿均固定安裝在處理箱體內壁的底部，頂部所述移動桿的外表面活動套設有圓柱套，所述圓柱套通過輔助桿固定安裝在右側隔擋板的右側，所述處理箱體靠近右側的頂部固定安裝有藥料箱，所述處理箱體固定安裝在支撐管道的右側。
一種節能環保的多級污水處理裝置的使用方法，包括以下步驟：
步驟1、當進行使用時，工資人員將污水通過頂部箱體送入支撐管道的內部，此時打開電機外部電源，通過電機帶動第一皮帶輪與皮帶進行旋轉，從而帶動兩個第二皮帶輪在兩個圓盤的內部進行旋轉，使得多個過濾網在支撐管道與圓盤的內部進行旋轉，首先通過導流板的設置，使得污水落入過濾網中，從而對支撐管道中污水進行過濾，首先通過頂部多個過濾網對污水中污泥進行初步過濾，隨著過濾網持續旋轉，使得盛有污泥的過濾網位于底部。
步驟2、由于重力原因，污泥從過濾網的外表面滑落，并進入第二管道中，經過初步過濾的污水在通過支撐管道進行流動，通過底部圓盤中多個過濾網對污水進行再次過濾，并將其中污泥送入第一管道中，多次進行過濾，使得除污能力更好，當污水通過支撐管道進入處理箱體中后，首先通過傾斜板的設置，達到水流方向，同時降低進水對處理箱體右側污水進行擾動，進行厭氧處理。
步驟3、此時污水通過導流管道進入處理箱體的中部，打開曝氣盤的外部電源，通過曝氣盤對藥料箱中部污水進行曝氣處理，由于多個圓形罩位于其中多個曝氣孔的頂部，使得圓形罩內部空氣得以流通，并通過多個連接氣管送入至多個連接圓塊的內部，從而推動多個渦輪進行轉動，帶動多個攪拌桿進行旋轉，達到帶動其中兩個攪拌桿外表面的攪拌葉進行旋轉，達到使得污水與空氣中氧氣進行更好的接觸，從而進行好氧處理。
步驟4、最后污水進入處理箱體的右側，此時通過其中一個攪拌桿帶動外表面的偏心圓塊進行旋轉，從而推動外表面的兩個半圓支撐塊進行移動，由于重力，頂部半圓支撐塊會(huì )一直與偏心圓塊的頂部接觸，從而使得頂部的堵塞塊與藥料箱底部的開口處不接觸，使得藥料箱內部藥劑進入處理箱體中，從而方便對處理箱體中污水進行藥物處理，此時底部的兩個伸縮桿與兩個圓形罩推動底部的移動桿向上運動，從而使得底部半圓支撐塊與偏心圓塊接觸，達到方便進行連續排水，從而方便工作人員進行工作。
與現有技術相比，本發明的有益效果是：
1、本發明中，當進行使用時，工資人員將污水通過頂部箱體送入支撐管道的內部，此時打開電機外部電源，通過電機帶動第一皮帶輪與皮帶進行旋轉，從而帶動兩個第二皮帶輪在兩個圓盤的內部進行旋轉，使得多個過濾網在支撐管道與圓盤的內部進行旋轉，首先通過導流板的設置，使得污水落入過濾網中，從而對支撐管道中污水進行過濾，首先通過頂部多個過濾網對污水中污泥進行初步過濾，隨著過濾網持續旋轉，使得盛有污泥的過濾網位于底部，由于重力原因，污泥從過濾網的外表面滑落，并進入第二管道中，經過初步過濾的污水在通過支撐管道進行流動，通過底部圓盤中多個過濾網對污水進行再次過濾，并將其中污泥送入第一管道中，多次進行過濾，使得除污能力更好。
2、本發明中，當污水通過支撐管道進入處理箱體中后，首先通過傾斜板的設置，達到水流方向，同時降低進水對處理箱體右側污水進行擾動，進行厭氧處理，此時污水通過導流管道進入處理箱體的中部，打開曝氣盤的外部電源，通過曝氣盤對藥料箱中部污水進行曝氣處理，由于多個圓形罩位于其中多個曝氣孔的頂部，使得圓形罩內部空氣得以流通，并通過多個連接氣管送入至多個連接圓塊的內部，從而推動多個渦輪進行轉動，帶動多個攪拌桿進行旋轉，達到帶動其中兩個攪拌桿外表面的攪拌葉進行旋轉，達到使得污水與空氣中氧氣進行更好的接觸，從而進行好氧處理。
3、本發明中，最后污水進入處理箱體的右側，此時通過其中一個攪拌桿帶動外表面的偏心圓塊進行旋轉，從而推動外表面的兩個半圓支撐塊進行移動，由于重力，頂部半圓支撐塊會(huì )一直與偏心圓塊的頂部接觸，從而使得頂部的堵塞塊與藥料箱底部的開口處不接觸，使得藥料箱內部藥劑進入處理箱體中，從而方便對處理箱體中污水進行藥物處理，使得藥物與污水充分融合。
（發明人：孫銘毅;姜小涵;何仁田）
