公布日：2022.08.30
申請日：2022.06.30
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)N;C02F1/44(2006.01)N;C02F1/52(2006.01)N
摘要
本申請涉及污水處理技術領域，具體而言，涉及一種用于低碳氮比水質的污水處理裝置。該用于低碳氮比水質的污水處理裝置包括進水管、生化池、沉淀池、硫自養濾池、超濾膜池以及出水管；進水管與生化池的進水口連通；沉淀池與生化池的排水口連通，排水口與好氧區連通；沉淀池與硫自養濾池連通，且沉淀池中的上清液導入硫自養濾池；硫自養濾池與超濾膜池連通，硫自養濾池中的過濾水導入超濾膜池；出水管與超濾膜池連通，經超濾膜池過濾后的水由出水管排出。該用于低碳氮比水質的污水處理裝置可應對碳氮比失衡的污水處理，采用了生化池、沉淀池、硫自養濾池與超濾組合工藝，不投加碳源，出水可穩定達到一級A及以上標準。
權利要求書
1.一種用于低碳氮比水質的污水處理裝置，其特征在于：所述用于低碳氮比水質的污水處理裝置包括進水管、生化池、沉淀池、硫自養濾池、超濾膜池以及出水管；所述進水管與所述生化池的進水口連通；所述生化池包括厭氧區、缺氧區以及好氧區，所述進水口與所述厭氧區連通，且由所述進水管輸入的污水依次通過所述厭氧區、所述缺氧區以及所述好氧區；所述沉淀池與所述生化池的排水口連通，所述排水口與所述好氧區連通；所述沉淀池與所述硫自養濾池連通，且所述沉淀池中的上清液導入所述硫自養濾池；所述硫自養濾池與所述超濾膜池連通，所述硫自養濾池中的過濾水導入所述超濾膜池；所述出水管與所述超濾膜池連通，經所述超濾膜池過濾后的水由所述出水管排出。
2.根據權利要求1所述的用于低碳氮比水質的污水處理裝置，其特征在于：所述用于低碳氮比水質的污水處理裝置還包括進水渠；所述進水渠將所述沉淀池與所述硫自養濾池連通；所述進水渠用于將所述沉淀池中的上清液配水后導入所述硫自養濾池。
3.根據權利要求1所述的用于低碳氮比水質的污水處理裝置，其特征在于：所述用于低碳氮比水質的污水處理裝置還包括導水管；所述導水管將所述沉淀池與所述超濾膜池連通。
4.根據權利要求1所述的用于低碳氮比水質的污水處理裝置，其特征在于：所述生化池還包括硝化液回流泵及硝化液回流管，所述硝化液回流管與所述缺氧區及所述好氧區連通，所述硝化液回流泵設置于所述硝化液回流管，且用于將所述好氧區內的硝化液導入所述缺氧區內。
5.根據權利要求1所述的用于低碳氮比水質的污水處理裝置，其特征在于：所述用于低碳氮比水質的污水處理裝置還包括污泥回流管、污泥回流泵及污泥排放管；所述污泥回流管將所述沉淀池與所述厭氧區導通，所述污泥回流泵設置于所述污泥回流管，所述污泥回流泵用于將所述沉淀池內的污泥導入所述厭氧區；所述污泥排放管與所述沉淀池連通。
6.根據權利要求1-5中任意一項所述的用于低碳氮比水質的污水處理裝置，其特征在于：所述用于低碳氮比水質的污水處理裝置還包括第一設備間、氣反洗組件及水反洗組件；所述氣反洗組件及水反洗組件均容置于所述第一設備間內；所述氣反洗組件包括濾池反洗風機及濾池反洗風管，所述濾池反洗風管與所述濾池反洗風機連通，且用于向所述硫自養濾池輸送氣流；所述水反洗組件包括濾池反洗水泵、濾池反洗水管、清水池及反洗廢水管；所述濾池反洗水管與所述濾池反洗水泵連通，所述濾池反洗水泵與所述清水池連通，所述濾池反洗水泵用于將所述清水池內的清水導入所述硫自養濾池；所述反洗廢水管與所述硫自養濾池連通，并用于導出反洗產生的廢水。
7.根據權利要求1-5中任意一項所述的用于低碳氮比水質的污水處理裝置，其特征在于：所述用于低碳氮比水質的污水處理裝置還包括第二設備間、膜池清洗組件及除磷劑投加組件；所述膜池清洗組件及所述除磷劑投加組件均容置于所述第二設備間內；所述膜池清洗組件用于清洗所述超濾膜池；所述除磷劑投加組件用于向所述沉淀池投加除磷劑。
8.根據權利要求7所述的用于低碳氮比水質的污水處理裝置，其特征在于：所述用于低碳氮比水質的污水處理裝置還包括曝氣風機及曝氣風管；所述曝氣風機容置于所述第二設備間內；所述曝氣風管與所述曝氣風機及所述好氧區導通，且用向所述好氧區供氣。
9.根據權利要求7所述的用于低碳氮比水質的污水處理裝置，其特征在于：所述膜池清洗組件還包括堿清洗水池、酸清洗水池、中和水池、膜擦洗風機、膜擦洗風管以及洗膜廢水排放管；所述堿清洗水池、所述酸清洗水池及所述中和水池均與所述超濾膜池導通，并用于向所述超濾膜池導入堿清洗水、酸清洗水及中和水，以對所述超濾膜池進行清洗；所述洗膜廢水排放管與所述超濾膜池導通，以排出清洗所述超濾膜池產生的廢水；所述膜擦洗風管與所述膜擦洗風機連通，且所述膜擦洗風管與所述超濾膜池導通。
10.根據權利要求7所述的用于低碳氮比水質的污水處理裝置，其特征在于：所述除磷劑投加組件包括除磷劑儲罐、除磷加藥泵及除磷藥劑投加管；所述除磷藥劑投加管與所述除磷劑儲罐及所述沉淀池連通，所述除磷加藥泵設置于所述除磷藥劑投加管。
發明內容
本申請提供一種用于低碳氮比水質的污水處理裝置，以改善上述問題。
本發明具體是這樣的：

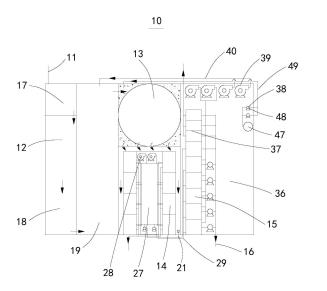

一種用于低碳氮比水質的污水處理裝置，其包括進水管、生化池、沉淀池、硫自養濾池、超濾膜池以及出水管；
進水管與生化池的進水口連通；生化池包括厭氧區、缺氧區以及好氧區，進水口與厭氧區連通，且由進水管輸入的污水依次通過厭氧區、缺氧區以及好氧區；
沉淀池與生化池的排水口連通，排水口與好氧區連通；沉淀池與硫自養濾池連通，且沉淀池中的上清液導入硫自養濾池；硫自養濾池與超濾膜池連通，硫自養濾池中的過濾水導入超濾膜池；出水管與超濾膜池連通，經超濾膜池過濾后的水由出水管排出。
在本發明的一種實施例中，用于低碳氮比水質的污水處理裝置還包括進水渠；進水渠將沉淀池與硫自養濾池連通；
進水渠用于將沉淀池中的上清液配水后導入硫自養濾池。
在本發明的一種實施例中，用于低碳氮比水質的污水處理裝置還包括導水管；
導水管將沉淀池與超濾膜池連通。
在本發明的一種實施例中，生化池還包括硝化液回流泵及硝化液回流管，硝化液回流管與缺氧區及好氧區連通，硝化液回流泵設置于硝化液回流管，且用于將好氧區內的硝化液導入缺氧區內。
在本發明的一種實施例中，用于低碳氮比水質的污水處理裝置還包括污泥回流管、污泥回流泵及污泥排放管；
污泥回流管將沉淀池與厭氧區導通，污泥回流泵設置于污泥回流管，污泥回流泵用于將沉淀池內的污泥導入厭氧區；
污泥排放管與沉淀池連通。
在本發明的一種實施例中，用于低碳氮比水質的污水處理裝置還包括第一設備間、氣反洗組件及水反洗組件；氣反洗組件及水反洗組件均容置于第一設備間內；
氣反洗組件包括濾池反洗風機及濾池反洗風管，濾池反洗風管與濾池反洗風機連通，且用于向硫自養濾池輸送氣流；
水反洗組件包括濾池反洗水泵、濾池反洗水管、清水池及反洗廢水管；濾池反洗水管與濾池反洗水泵連通，濾池反洗水泵與清水池連通，濾池反洗水泵用于將清水池內的清水導入硫自養濾池；反洗廢水管與硫自養濾池連通，并用于導出反洗產生的廢水。
在本發明的一種實施例中，用于低碳氮比水質的污水處理裝置還包括第二設備間、膜池清洗組件及除磷劑投加組件；
膜池清洗組件及除磷劑投加組件均容置于第二設備間內；
膜池清洗組件用于清洗超濾膜池；除磷劑投加組件用于向沉淀池投加除磷劑。
在本發明的一種實施例中，用于低碳氮比水質的污水處理裝置還包括曝氣風機及曝氣風管；
曝氣風機容置于第二設備間內；曝氣風管與曝氣風機及好氧區導通，且用向好氧區供氣。
在本發明的一種實施例中，膜池清洗組件還包括堿清洗水池、酸清洗水池、中和水池、膜擦洗風機、膜擦洗風管以及洗膜廢水排放管；
堿清洗水池、酸清洗水池及中和水池均與超濾膜池導通，并用于向超濾膜池導入堿清洗水、酸清洗水及中和水，以對超濾膜池進行清洗；洗膜廢水排放管與超濾膜池導通，以排出清洗超濾膜池產生的廢水；
膜擦洗風管與膜擦洗風機連通，且膜擦洗風管與超濾膜池導通。
在本發明的一種實施例中，除磷劑投加組件包括除磷劑儲罐、除磷加藥泵及除磷藥劑投加管；
除磷藥劑投加管與除磷劑儲罐及沉淀池連通，除磷加藥泵設置于除磷藥劑投加管。
本發明的有益效果是：
該用于低碳氮比水質的污水處理裝置包括進水管、生化池、沉淀池、硫自養濾池、超濾膜池以及出水管；
進水管與生化池的進水口連通；生化池包括厭氧區、缺氧區以及好氧區，進水口與厭氧區連通，且由進水管輸入的污水依次通過厭氧區、缺氧區以及好氧區；
沉淀池與生化池的排水口連通，排水口與好氧區連通；沉淀池與硫自養濾池連通，且沉淀池中的上清液導入硫自養濾池；硫自養濾池與超濾膜池連通，硫自養濾池中的過濾水導入超濾膜池；出水管與超濾膜池連通，經超濾膜池過濾后的水由出水管排出。
該用于低碳氮比水質的污水處理裝置可應對碳氮比失衡的污水處理，采用了生化池、沉淀池、硫自養濾池與超濾組合工藝，不投加碳源，出水可穩定達到一級A及以上標準。
（發明人：劉思沂;景香順;張濤;王強;冒建華）
