公布日：2022.06.24
申請日：2021.12.15
分類號：B01D63/08(2006.01)I;C02F1/44(2006.01)I;C02F103/08(2006.01)N
摘要
本發明涉及污水處理領域，具體的說是一種海洋污水膜分離過濾裝置，包括儲水結構，所述儲水結構包括水箱，所述水箱連接有用于過濾海水的過濾結構，所述過濾結構安裝有便于拆卸更換的限位結構，所述水箱設有用于抬升過濾結構的抬升結構，所述水箱連接有用于阻斷海水流動的截流結構，所述水箱連接有用于推動截流結構工作的推動結構；通過儲水結構便于對所需去污的海水進行存儲，通過抬升結構便于對過濾結構進行抬升，通過過濾結構便于對海水進行過濾去污，通過限位結構便于對過濾結構進行拆卸更換，通過截流結構能夠在將過濾結構被拉出時對水流進行截斷，通過推動結構便于控制截流結構進行工作。
權利要求書

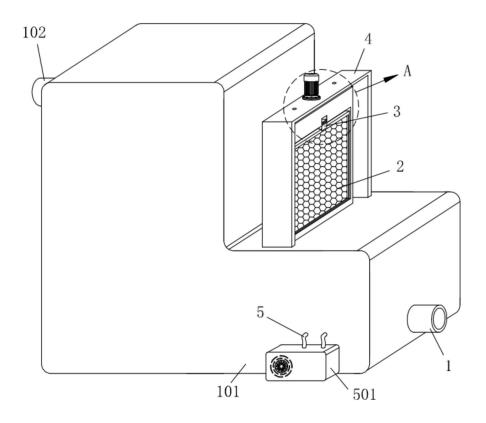

1.一種海洋污水膜分離過濾裝置，其特征在于，包括儲水結構(1)，所述儲水結構(1)包括水箱(101)，所述水箱(101)連接有用于過濾海水的過濾結構(2)，所述過濾結構(2)安裝有便于拆卸更換的限位結構(3)，所述水箱(101)設有用于抬升過濾結構(2)的抬升結構(4)，所述水箱(101)連接有用于阻斷海水流動的截流結構(6)，所述水箱(101)連接有用于推動截流結構(6)工作的推動結構(5)；所述截流結構(6)包括固定板(602)，所述水箱(101)內部固定連接有固定板(602)，所述固定板(602)滑動連接有多個截流管(601)，所述截流管(601)上設有導流孔(603)，所述水箱(101)內部滑動連接有拉動板(604)，所述拉動板(604)和截流管(601)的一端固定連接，所述拉動板(604)上設有多個進水孔(605)，所述水箱(101)內壁轉動連接有一對齒輪(607)，所述拉動板(604)兩端均固定連接有第一齒條(606)，所述第一齒條(606)和水箱(101)滑動連接，所述水箱(101)內部滑動連接有抵觸框(609)，所述抵觸框(609)兩端均固定連接有第二齒條(608)，所述第二齒條(608)和水箱(101)滑動連接，一對所述第一齒條(606)和一對第二齒條(608)均分別與一對齒輪(607)嚙合。
2.根據權利要求1所述的一種海洋污水膜分離過濾裝置，其特征在于：所述截流管(601)呈桶狀，多個所述進水孔(605)呈矩形陣列狀排布于拉動板(604)上。
3.根據權利要求1所述的一種海洋污水膜分離過濾裝置，其特征在于：所述儲水結構(1)還包括進水管(102)，所述水箱(101)的一端固定連接有進水管(102)，所述水箱(101)內部通過進水管(102)和水箱(101)外部連通，所述水箱(101)背離于進水管(102)的一端固定連接有出水管(103)，所述水箱(101)的內部通過出水管(103)和外部連通。
4.根據權利要求3所述的一種海洋污水膜分離過濾裝置，其特征在于：所述進水管(102)和出水管(103)規格相同，所述進水管(102)的水平高度高于出水管(103)的水平高度。
5.根據權利要求3所述的一種海洋污水膜分離過濾裝置，其特征在于：所述過濾結構(2)包括滑動板(203)，所述水箱(101)連接有滑動板(203)，所述水箱(101)設有滑動槽(205)，所述滑動板(203)通過滑動槽(205)和水箱(101)滑動連接，所述滑動板(203)上設有安裝槽(204)，所述滑動板(203)通過安裝槽(204)滑動連接有固定框(202)，所述固定框(202)上固定連接有半透膜(201)，所述拉動板(604)、抵觸框(609)的一端分別和半透膜(201)的兩端抵觸。
6.根據權利要求5所述的一種海洋污水膜分離過濾裝置，其特征在于：所述滑動板(203)的一端切面呈“L”形，所述固定框(202)呈矩形框狀。
7.根據權利要求5所述的一種海洋污水膜分離過濾裝置，其特征在于：所述半透膜(201)的面積大于拉動板(604)的邊緣所圍面積，所述半透膜(201)的面積大于抵觸框(609)的邊緣所圍面積。
8.根據權利要求5所述的一種海洋污水膜分離過濾裝置，其特征在于：所述限位結構(3)包括限位塊(301)，所述滑動板(203)的一端滑動連接有限位塊(301)，所述限位塊(301)和滑動板(203)之間固定連接有彈簧(302)，所述限位塊(301)的一端和固定框(202)的抵觸。
9.根據權利要求5所述的一種海洋污水膜分離過濾裝置，其特征在于：所述抬升結構(4)包括固定架(401)，所述水箱(101)的一端固定連接有固定架(401)，所述固定架(401)的頂端通過螺栓可拆卸連接有電機(402)，所述固定架(401)和水箱(101)之間轉動連接有絲桿(404)，所述滑動板(203)和絲桿(404)螺紋連接，所述固定架(401)和水箱(101)之間固定連接有一對滑桿(403)，所述滑動板(203)和滑桿(403)滑動連接。10.根據權利要求2所述的一種海洋污水膜分離過濾裝置，其特征在于：所述推動結構(5)包括壓縮機(501)，所述水箱(101)的一端安裝有壓縮機(501)，所述水箱(101)內部一端固定連接有安裝板(505)，所述安裝板(505)的一端固定連接有氣缸(502)，所述氣缸(502)滑動連接有活塞桿(504)，所述活塞桿(504)的一端和抵觸框(609)的一端固定連接，所述氣缸(502)的一端固定連接有一對氣管(503)，所述氣管(503)的另一端貫穿于水箱(101)和壓縮機(501)的一端連接。
發明內容
針對現有技術中的問題，本發明提供了一種海洋污水膜分離過濾裝置。
本發明解決其技術問題所采用的技術方案是：一種海洋污水膜分離過濾裝置，包括儲水結構，所述儲水結構包括水箱，所述水箱連接有用于過濾海水的過濾結構，所述過濾結構安裝有便于拆卸更換的限位結構，所述水箱設有用于抬升過濾結構的抬升結構，所述水箱連接有用于阻斷海水流動的截流結構，所述水箱連接有用于推動截流結構工作的推動結構；
所述截流結構包括固定板，所述水箱內部固定連接有固定板，所述固定板滑動連接有多個截流管，所述截流管上設有導流孔，所述水箱內部滑動連接有拉動板，所述拉動板和截流管的一端固定連接，所述拉動板上設有多個進水孔，所述水箱內壁轉動連接有一對齒輪，所述拉動板兩端均固定連接有第一齒條，所述第一齒條和水箱滑動連接，所述水箱內部滑動連接有抵觸框，所述抵觸框兩端均固定連接有第二齒條，所述第二齒條和水箱滑動連接，一對所述第一齒條和一對第二齒條均分別與一對齒輪嚙合，所述截流管呈桶狀，多個所述進水孔呈矩形陣列狀排布于拉動板上。
具體的，所述儲水結構還包括進水管，所述水箱的一端固定連接有進水管，所述水箱內部通過進水管和水箱外部連通，所述水箱背離于進水管的一端固定連接有出水管，所述水箱的內部通過出水管和外部連通，所述進水管和出水管規格相同，所述進水管的水平高度高于出水管的水平高度。
具體的，所述過濾結構包括滑動板，所述水箱連接有滑動板，所述水箱設有滑動槽，所述滑動板通過滑動槽和水箱滑動連接，所述滑動板上設有安裝槽，所述滑動板通過安裝槽滑動連接有固定框，所述固定框上固定連接有半透膜，所述拉動板、抵觸框的一端分別和半透膜的兩端抵觸，所述滑動板的一端切面呈“L”形，所述固定框呈矩形框狀，所述半透膜的面積大于拉動板的邊緣所圍面積，所述半透膜的面積大于抵觸框的邊緣所圍面積。
具體的，所述限位結構包括限位塊，所述滑動板的一端滑動連接有限位塊，所述限位塊和滑動板之間固定連接有彈簧，所述限位塊的一端和固定框的抵觸。
具體的，所述抬升結構包括固定架，所述水箱的一端固定連接有固定架，所述固定架的頂端通過螺栓可拆卸連接有電機，所述固定架和水箱之間轉動連接有絲桿，所述滑動板和絲桿螺紋連接，所述固定架和水箱之間固定連接有一對滑桿，所述滑動板和滑桿滑動連接。
具體的，所述推動結構包括壓縮機，所述水箱的一端安裝有壓縮機，所述水箱內部一端固定連接有安裝板，所述安裝板的一端固定連接有氣缸，所述氣缸滑動連接有活塞桿，所述活塞桿的一端和抵觸框的一端固定連接，所述氣缸的一端固定連接有一對氣管，所述氣管的另一端貫穿于水箱和壓縮機的一端連接。
本發明的有益效果是：
(1)本發明所述的一種海洋污水膜分離過濾裝置，包括儲水結構，儲水結構包括水箱，水箱設有用于抬升過濾結構的抬升結構，通過儲水結構便于對所需去污的海水進行存儲，通過抬升結構便于對過濾結構進行抬升，即：將進水管接入需要去污的海水，海水將進入到水箱的內部，再流經導流孔、進水孔和半透膜，通過半透膜進行過濾去污，被去污后的海水將從出水管排出，從而便于對海水進行去污處理，啟動電機，電機將帶動絲桿轉動，通過絲桿驅動滑動板沿滑桿運動，從而使滑動板推入到滑動槽的內部，再關閉電機，完成對半透膜的放置。
(2)本發明所述的一種海洋污水膜分離過濾裝置，包括儲水結構，水箱連接有用于過濾海水的過濾結構，過濾結構安裝有便于拆卸更換的限位結構，通過過濾結構便于對海水進行過濾去污，通過限位結構便于對過濾結構進行拆卸更換，即：半透膜長時間使用后需要對其進行更換，以及將半透膜一端含有高濃度的海水廢液排出，在需要對半透膜進行更換時，半透膜與固定框固定連接，通過更換固定框便可對半透膜進行快速的更換，啟動壓縮機，使活塞桿收入氣缸的內部，活塞桿將帶動抵觸框和固定板與半透膜脫離，使截流管背離于導流孔的一端與固定板接觸，從而阻斷海水從出水管流出，啟動電機，電機反向轉動可使絲桿驅動滑動板向上運動，從而將固定框帶出水箱，便可向上滑動限位塊將固定框和半透膜取出，換上向的固定框和半透膜，在需要將高濃度的海水廢液排出時，啟動氣缸，半透膜與固定框滑出水箱后，使拉動板和抵觸框相向運動，使截流管不再截流，便可將高濃度的海水廢液從出水管排出，排完后，使氣缸帶動拉動板和抵觸框背向運動，從而使截流管截流，啟動電機，滑動板推入，在通過氣缸使抵觸框和拉動板分別和半透膜的兩側緊密抵觸，便可再次對海水進行過濾去污，對半透膜進行安裝，向上推動限位塊，彈簧將壓縮，便可將含有半透膜的固定框推入到安裝槽的內部，向下推動固定框時固定框與安裝槽的底端抵觸，從而將固定框固定到滑動板上，松開限位塊，在彈簧的推動下，將推動限位塊的一端和固定框抵觸，從而避免固定框向外轉動而脫落。
(3)本發明所述的一種海洋污水膜分離過濾裝置，包括儲水結構，水箱連接有用于阻斷海水流動的截流結構，水箱連接有用于推動截流結構工作的推動結構，通過截流結構能夠在將過濾結構被拉出時對水流進行截斷，通過推動結構便于控制截流結構進行工作，即：?jiǎn)?dòng)壓縮機，壓縮機將通過氣管控制氣缸運動，氣缸將推動活塞桿運動，從而推動抵觸框與水箱滑動，并向半透膜方向運動，抵觸框向半透膜方向運動時，將帶動第二齒條向半透膜方向運動，從而驅動齒輪轉動，將帶動第一齒條向半透膜方向運動，從而帶動拉動板向半透膜方向運動，從而使抵觸框和拉動板分別和半透膜的兩側緊密抵觸，在拉動板向半透膜運動的同時，將帶動截流管向半透膜方向運動，使截流管位于導流孔的一端與固定板接觸，從而使半透膜的一端與水箱的靠近于進水管的一端連通，抵觸框和拉動板分別和半透膜的兩側緊密抵觸后便可關閉壓縮機。
（發明人：陸仲娟）
