公布日：2022.06.28
申請日：2022.02.24
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N;C02F101/30(2006.01)N
摘要
本發明提供的一種分散式小型農村生活污水處理設備及處理工藝，主要包括收集池、生物濾盒設備；收集池主要收集調節化糞池出水和廚房污水，同時也作為厭氧和反硝化場所；所述生物濾盒設備由外部殼體、生物濾料、除磷濾料、布水管網和集水管網構成；本申請設備采用直接對濾料和濾料通風供養的方式，相比傳統工藝深水曝氣先將將氧氣溶解在水體再為微生物供養的方式，不但能耗低而且氧的傳導效率也將更高。同時利用自然風和軸流風機機械通風相結合的方式，在自然風流暢進水污染物濃度低的地區關閉機械通風，在自然風流暢進水污染物濃度低的地區則開啟軸流風機進行機械通風保持系統供氧的穩定性。
權利要求書

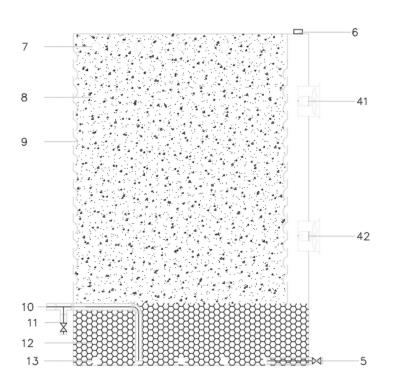

1.一種分散式小型農村生活污水處理設備，其特征在于：主要包括收集池、生物濾盒設備；收集池主要收集調節化糞池出水和廚房污水，同時也作為厭氧和反硝化場所；所述生物濾盒設備由外部殼體、排水管、控制系統、軸流風機、排空管、加藥口、布水管網、生物濾料、通風格柵、出水口、回流管、除磷濾料、集水管、防雨格柵。
2.根據權利要求1所述的一種分散式小型農村生活污水處理設備，其特征在于：生物濾盒設備有生物濾料和除磷濾料兩部分組成，生物濾料兩側設置有通風格柵和防雨格柵，右側外壁設置有軸流風機；當自然風量較低進水濃度較高時開啟軸流風機增加風壓和空氣的流動性。
3.根據權利要求1所述的一種分散式小型農村生活污水處理設備，其特征在于：所述的除磷濾料層與設備上方的加藥口連接，當濾料吸附飽和后通過加藥口投加酸性清洗劑將吸附在濾料表面的磷后洗下打開排空管閥門排出后收集處理。
4.根據權利要求1所述的一種分散式小型農村生活污水處理設備，其特征在于：所述的出水口與集水管的主管連接控制設備儲水液位，同時出水口的主管還與回流管連接控制閥門控制回流比；排空管與集水管的主管連接。
5.根據權利要求1所述的一種分散式小型農村生活污水處理設備，其特征在于：所述生物濾盒設備首先污水通過收集池水泵泵入一層布水管進行表層間歇式布水，污水在間歇式下滲的過程中使得各段濾料呈現干濕交替的環境；自然風通過設備側壁的通風格柵結構流經生物濾料為生長在濾料表面的生物膜進行通風供氧，當自然風不足時則通過外部殼體的軸流風機進行機械通風。
6.根據權利要求1所述的一種分散式小型農村生活污水處理設備，其特征在于：所述生物濾盒設備殼體加藥口與除磷濾料層連接，當除磷濾料吸附飽和后通過加藥口加入酸性清洗劑將吸附在濾料表面的磷洗下后打開放空管閥門排出。
7.根據權利要求1所述的一種分散式小型農村生活污水處理設備，其特征在于：所述生物濾盒設備通過控制水泵開啟關閉時間控制間歇式布水的周期。
8.采用權利要求1-7任一項所述的一種分散式小型農村生活污水處理設備的污水處理工藝，其特征在于采用如下步驟：第一步、采用2mm-5mm的破碎陶�；蛘�2mm-5mm的頁巖陶粒作為生物濾料層進行硝化反應和有機物氧化反應；第二步、采用5-10mm的鋼渣、鋁屑、鐵屑作為除磷濾料層進行吸附除磷；第三步、生物濾料層利用水泵脈沖式布水的方式使得污水在生物濾料間斷式下滲過程中使得各段濾料形成干濕交替的環境；第四步、污水在各層生物濾料間斷式下滲過程中，銨根離子與有機物先吸附在濾料和生物膜表面，待污水落干后利用同時利用自然風或者軸流風機產生的氣流從落干的濾料層之間流過為生長在好氧濾料層的微生物提供氧氣；第五步、生物濾盒設備側壁采用特殊通風格柵結構，能夠使得在風通過側壁流經濾料層的同時保證下滲的污水不會(huì )通過格柵往外溢流；第六步、設備設置有與除磷濾料層聯通的加藥口，當除磷濾料吸附飽和后通過加藥口加入酸性清洗劑將吸附在濾料表面的磷后洗下打開放空管閥門排出。
9.根據權利要求8所述的一種分散式小型農村生活污水處理設備的污水處理工藝，其特征在于：第一步中所述生物濾料由2mm-5mm的破碎陶粒、頁巖陶粒等大比表面積、多孔隙率、輕質濾料組成。10.根據權利要求8所述的一種分散式小型農村生活污水處理設備的污水處理工藝，其特征在于：第三步所述脈沖式布水是由控制系統控制水泵的啟停周期，間隔10-15分鐘為一個周期，每個周期布水1-2分鐘。
（發明人：吉康寧;陳后興;羅青春;任國慶;邱根萍;董喬紅;徐傳航;肖建林）
