公布日：2022.12.09
申請日：2022.09.27
分類號：C02F9/14(2006.01)I;C02F103/06(2006.01)N
摘要
一種中晚期垃圾滲濾液處理裝置，屬于垃圾滲濾液處理技術領域。包括進水池、生物脫氮池和膜分離裝置，生物脫氮池分成4個區域，分別為缺氧池A1、好氧池O1、后置反硝化池A2、后置曝氣池O2，并依次通過管道連接，進水池通過進水泵與缺氧池A1進水口連接，后置曝氣池O2出水口通過膜分離裝置進水泵與膜分離裝置進液口連接、濃液排放口通過污泥回流泵連接至缺氧池A1，進液口與濃液排放口通過循環泵連接；好氧池O1底部出水口與缺氧池A1底部通過亞硝化液回流泵連接，后置曝氣池O2底部出水口與后置反硝化池A2底部通過硝化液回流泵連接；垃圾滲濾液由進水池依次流經缺氧池A1、好氧池O1、后置反硝化池A2、后置曝氣池O2，其出水經膜分離裝置進行泥水分離后由清液出水口排出。
權利要求書
1.一種中晚期垃圾滲濾液處理裝置，其特征在于：包括進水池、生物脫氮池和膜分離裝置，生物脫氮池分成4個區域，分別為缺氧池A1、好氧池O1、后置反硝化池A2、后置曝氣池O2，并依次通過管道連接，進水池通過進水泵與缺氧池A1進水口連接，后置曝氣池O2出水口通過膜分離裝置進水泵與膜分離裝置進液口連接、濃液排放口通過污泥回流泵連接至缺氧池A1，進液口與濃液排放口通過循環泵連接；好氧池O1底部出水口與缺氧池A1底部通過亞硝化液回流泵連接，后置曝氣池O2底部出水口與后置反硝化池A2底部通過硝化液回流泵連接；垃圾滲濾液由進水池依次流經缺氧池A1、好氧池O1、后置反硝化池A2、后置曝氣池O2，其出水經膜分離裝置進行泥水分離后由清液出水口排出。
2.根據權利要求1所述中晚期垃圾滲濾液處理裝置，其特征在于：所述缺氧池A1和后置反硝化池A2內分別安裝攪拌器。
3.根據權利要求1所述中晚期垃圾滲濾液處理裝置，其特征在于：所述好氧池O1和后置曝氣池O2底部分別安裝曝氣裝置。
4.根據權利要求1所述中晚期垃圾滲濾液處理裝置，其特征在于：所述好氧池O1內設有填料支架，在填料支架上固定有若干改性合成纖維繩型填料，構成泥膜復合系統。
5.根據權利要求1所述中晚期垃圾滲濾液處理裝置，其特征在于：所述好氧池O1內安裝pH計與溫度計，檢測池中混合液pH值和溫度值，使其游離氨濃度處于1-10mg/L。
6.根據權利要求1所述中晚期垃圾滲濾液處理裝置，其特征在于：所述膜分離裝置為錯流式管式超濾膜，膜材質為PVDF。
發明內容
針對上述存在的技術問題，為了解決中晚期垃圾滲濾液生物脫氮過程中，有機碳源投加量大及能耗高的問題，提供一種中晚期垃圾滲濾液處理裝置，該裝置在缺氧池A1與好氧池O1中進行短程硝化反硝化，可有效減少碳源投加，降低曝氣量并提高反應速率，大大節約處理成本。
本發明的目的是通過以下技術方案來實現的：

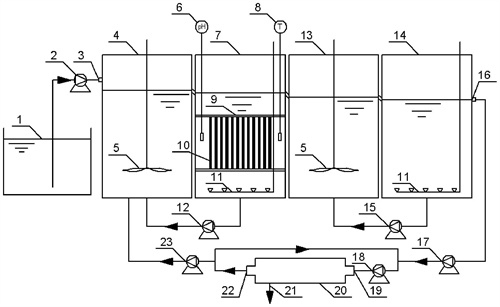

本發明一種中晚期垃圾滲濾液處理裝置，包括進水池、生物脫氮池和膜分離裝置，生物脫氮池分成4個區域，分別為缺氧池A1、好氧池O1、后置反硝化池A2、后置曝氣池O2，并依次通過管道連接，進水池通過進水泵與缺氧池A1進水口連接，后置曝氣池O2出水口通過膜分離裝置進水泵與膜分離裝置進液口連接、濃液排放口通過污泥回流泵連接至缺氧池A1，進液口與濃液排放口通過循環泵連接；好氧池O1底部出水口與缺氧池A1底部通過亞硝化液回流泵連接，后置曝氣池O2底部出水口與后置反硝化池A2底部通過硝化液回流泵連接；垃圾滲濾液由進水池依次流經缺氧池A1、好氧池O1、后置反硝化池A2、后置曝氣池O2，其出水經膜分離裝置進行泥水分離后由清液出水口排出。
進一步地，所述缺氧池A1和后置反硝化池A2內分別安裝攪拌器。
進一步地，所述好氧池O1和后置曝氣池O2底部分別安裝曝氣裝置。
進一步地，所述好氧池O1內設有填料支架，在填料支架上固定有若干改性合成纖維繩型填料，構成泥膜復合系統。
進一步地，所述好氧池O1內安裝pH計與溫度計，檢測池中混合液pH值和溫度值，使其游離氨濃度處于1-10mg/L。
進一步地，所述膜分離裝置為錯流式管式超濾膜，膜材質為PVDF。
本發明的有益效果為：
1.本發明利用短程硝化反硝化工藝處理中晚期垃圾滲濾液，可以有效減少碳源投加，降低曝氣量并提高反應速率，大大節約處理成本。
2.本發明好氧池O1安裝改性合成纖維繩型填料構成泥膜復合系統，使AOB在繩型填料得到大量富集，可省去單獨對好氧池O1設置污泥回流系統，且使好氧池O1短程硝化穩定運行。
（發明人：張立成;張益彬;錢俊;范茂軍）
