公布日：2022.12.02
申請日：2022.09.21
分類號：C02F11/122(2019.01)I
摘要
本發明公開了環保設備領域內的一種污泥壓濾脫水裝置，包括立柱，立柱上平行設置有上橫梁和支撐梁，支撐梁下側設有若干導向筒，上橫梁和支撐梁之間設有若干油缸，油缸的活塞桿穿過導向筒向下伸出，活塞桿下端固定有支撐架，支撐架上經彈性機構連接有下壓輪；下壓輪下方設有壓濾板，壓濾板和下壓輪之間設有上網帶和下網帶，上網帶和下網帶一端設有進料斗，上網帶和下網帶另一端設有出料斗。本工作時，經過初步過濾的污泥從進料斗進入，落在下網帶上，物料被下網帶帶入下壓輪和壓濾板之間，物料中的水被擠壓濾除，污泥物料干化后落入出料斗，該裝置可以快速大量處理污泥，生產效率高，易于清理�？梢杂糜诟鞣N污泥脫水的環保領域。
權利要求書

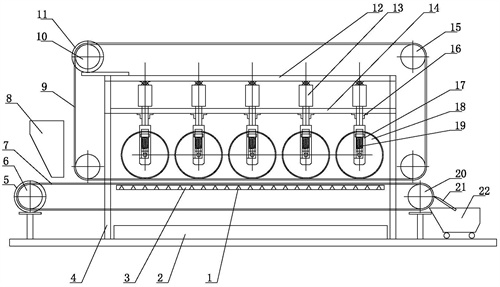

1.一種污泥壓濾脫水裝置，其特征在于：包括立柱，立柱上平行設置有上橫梁和支撐梁，支撐梁下側設有若干導向筒，上橫梁和支撐梁之間設有若干油缸，油缸的活塞桿穿過導向筒向下伸出，活塞桿下端固定有支撐架，所述支撐架上經彈性機構連接有下壓輪；所述下壓輪下方設有壓濾板，壓濾板和下壓輪之間設有上網帶和下網帶，上網帶和下網帶一端設有進料斗，上網帶和下網帶另一端設有出料斗。
2.根據權利要求1所述的一種污泥壓濾脫水裝置，其特征在于：所述上網帶經主動輪二和三個上網帶導輪呈矩形設置，電機二與主動輪二傳動連接。
3.根據權利要求1所述的一種污泥壓濾脫水裝置，其特征在于：所述下網帶繞裝在主動輪一和下網帶導輪上，電機一與主動輪一傳動連接。
4.根據權利要求1-3任一項所述的一種污泥壓濾脫水裝置，其特征在于：所述壓濾板上設有若干壓濾孔，壓濾孔為上小下大的錐形孔。
5.根據權利要求1-3任一項所述的一種污泥壓濾脫水裝置，其特征在于：所述壓濾板下方設有接水盤。
6.根據權利要求1-3任一項所述的一種污泥壓濾脫水裝置，其特征在于：所述下壓輪平行設置有五組。
7.根據權利要求1-3任一項所述的一種污泥壓濾脫水裝置，其特征在于：所述出料斗上方設有與下網帶匹配的刮刀。
發明內容
本發明的目的是提供一種污泥壓濾脫水裝置，使其處理污泥的速度快，不易堵塞。
本發明的目的是這樣實現的：一種污泥壓濾脫水裝置，包括立柱，立柱上平行設置有上橫梁和支撐梁，支撐梁下側設有若干導向筒，上橫梁和支撐梁之間設有若干油缸，油缸的活塞桿穿過導向筒向下伸出，活塞桿下端固定有支撐架，所述支撐架上經彈性機構連接有下壓輪；所述下壓輪下方設有壓濾板，壓濾板和下壓輪之間設有上網帶和下網帶，上網帶和下網帶一端設有進料斗，上網帶和下網帶另一端設有出料斗。
進一步地，所述上網帶經主動輪二和三個上網帶導輪呈矩形設置，電機二與主動輪二傳動連接。
進一步地，所述下網帶繞裝在主動輪一和下網帶導輪上，電機一與主動輪一傳動連接。
進一步地，所述壓濾板上設有若干壓濾孔，壓濾孔為上小下大的錐形孔。
進一步地，所述壓濾板下方設有接水盤。
進一步地，所述下壓輪平行設置有五組。
本發明工作時，經過初步過濾的污泥從進料斗進入，落在下網帶上，下網帶和上網帶同步運行，物料被下網帶帶入下壓輪和壓濾板之間，物料中的水被擠壓濾除，污泥物料干化后落入出料斗，在物料壓濾過程中，一方面油缸可以提供下壓輪的初始位置和壓力，同時，彈性機構可以提供彈性壓力，適應污泥拉料的波動。該裝置可以快速大量處理污泥，生產效率高，易于清理�？梢杂糜诟鞣N污泥脫水的環保領域。
（發明人：張如生）
