公布日：2023.03.07
申請日：2022.12.15
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F3/02(2023.01)N
摘要
本發明涉及一種分級除雜的污水預處理裝置，包括一個處理池體，處理池體內部依次分隔為絮凝沉淀槽、過濾槽和氣浮槽，絮凝沉淀槽的頂部設有絮凝劑進口，用于投加絮凝劑，底部設有集料槽，用于收集沉淀物，內部設有曝氣組件；過濾槽內設有至少一個過濾網板；氣浮槽內若干個生物載體，用于吸附處理浮油污染物，氣浮槽的下游側設有集油槽，用于收集多余的浮油污染物。本發明將絮凝沉淀、過濾和氣浮集中在一個處理池體內，設備集中，節省了中間連接的管道和輸水泵，在氣浮槽內使用生物載體吸附并初步處理污水中的浮油，未處理的浮油由集油槽收集。
權利要求書
1.一種分級除雜的污水預處理裝置，其特征在于，包括一個處理池體，處理池體內部依次分隔為絮凝沉淀槽、過濾槽和氣浮槽，絮凝沉淀槽的頂部設有絮凝劑進口，用于投加絮凝劑，底部設有集料槽，用于收集沉淀物，內部設有曝氣組件；過濾槽內設有至少一個過濾網板；氣浮槽內若干個生物載體，用于吸附處理浮油污染物，氣浮槽的下游側設有集油槽，用于收集多余的浮油污染物。
2.根據權利要求1所述的分級除雜的污水預處理裝置，其特征在于，所述絮凝沉淀槽的曝氣組件包括若干個曝氣管，若干個曝氣管沿絮凝沉淀槽的周向均勻布設；所述曝氣管包括曝氣主管以及沿曝氣主管均勻布設的若干個曝氣分管，曝氣主管的頂端輸入氣體，底端設曝氣口；曝氣分管的頂端連通對應的曝氣主管，且側壁均勻設置若干個分曝氣口。
3.根據權利要求2所述的分級除雜的污水預處理裝置，其特征在于，所述曝氣主管與豎直方向形成第一傾斜角度，同時與處理池體的長度方向形成第二傾斜角度，使得曝氣主管傾斜曝氣；曝氣分管豎直設置，且曝氣分管的分曝氣口與處理池體的長度方向形成第三傾斜角度，拓展了傾斜曝氣的范圍。
4.根據權利要求1所述的分級除雜的污水預處理裝置，其特征在于，所述過濾槽包括若干個水平設置的過濾網板，過濾網板的板孔孔徑由上至下逐漸減��；過濾槽的頂板為可拆卸的，過濾網板的兩側滑動連接過濾槽兩個相對的側壁，過濾槽的上方設有驅動裝置，用于連接過濾網板，并帶動過濾網板上下移動，便于清理過濾網板。
5.根據權利要求4所述的分級除雜的污水預處理裝置，其特征在于，所述過濾槽兩個相對的側壁對應過濾網板的位置設有至少兩條豎直的凹陷的滑道，過濾網板對應滑道的位置設有滑塊，滑塊卡接在滑道內，滑塊連接所述驅動裝置，用于控制過濾網板的升降。
6.根據權利要求1所述的分級除雜的污水預處理裝置，其特征在于，所述氣浮槽由上游側至下游側依次設有噴射裝置、若干個生物載體、吹掃裝置、集油槽和產水口，所述噴射裝置設在氣浮槽底部，利用氣浮槽進水和外界空氣在氣浮槽上游側的底部制造氣泡，用于捕獲油滴；若干個生物載體在氣浮槽的長度和寬度方向上都均勻設置，生物載體為豎直設置的螺旋形，且均勻密布第一通孔，生物載體表面負載有好氧微生物；所述集油槽為敞口式，并設在氣浮槽下游側的上部，集油槽的頂部開口與氣浮槽的液面齊平；產水口設在氣浮槽下部，用于排出預處理后的水體。
7.根據權利要求6所述的分級除雜的污水預處理裝置，其特征在于，所述噴射裝置包括噴射管和空氣管，噴射管的進口通過管道穿過側壁連接過濾槽的底部，將過濾槽底部處理后的水體引入噴射管，噴射管的內徑先減小后增大，使得噴射管具有兩頭大、中間小的形狀；所述空氣管的頂端伸出氣浮槽的液面，并連通外界空氣，空氣管的底端連通噴射管的中部。
8.根據權利要求7所述的分級除雜的污水預處理裝置，其特征在于，所述生物載體沿著豎直方向一圈圈繞設，形成螺旋間隔相同的螺旋形，且在豎直方向上內徑相同；生物載體的頂部連接氣浮槽上方的電機，用于通過轉軸帶動生物載體轉動。
9.根據權利要求8所述的分級除雜的污水預處理裝置，其特征在于，所述生物載體的兩個側面分別覆蓋有載體附著墊，載體附著墊包括緊貼生物載體的內墊和遠離生物載體的外墊，內墊與外墊之間填充固體碳源，載體附著墊對應所述第一通孔的位置設有第二通孔，使用繩子穿過第一通孔和第二通孔，將兩個載體附著墊綁定在生物載體上。
10.根據權利要求6所述的分級除雜的污水預處理裝置，其特征在于，所述吹掃裝置通過連接桿連接轉動裝置，轉動裝置安裝在支架上，以固定轉動裝置，轉動裝置能夠在水平面上轉動，使得連接桿沿處理池體的寬度方向來回擺動，進而使得吹掃裝置能夠吹掃氣浮槽的較大面積。
發明內容
針對上述問題，本發明提供一種分級除雜的污水預處理裝置，包括一個處理池體，處理池體內部依次分隔為絮凝沉淀槽、過濾槽和氣浮槽，絮凝沉淀槽的頂部設有絮凝劑進口，用于投加絮凝劑，底部設有集料槽，用于收集沉淀物，內部設有曝氣組件；
過濾槽內設有至少一個過濾網板；氣浮槽內若干個生物載體，用于吸附處理浮油污染物，氣浮槽的下游側設有集油槽，用于收集多余的浮油污染物。
本發明將絮凝沉淀、過濾和氣浮集中在一個處理池體內，污水依次流過絮凝沉淀槽、過濾槽和氣浮槽，即可完成預處理，設備集中，節省了中間連接的管道和輸水泵，節約了建設成本和管理成本。污水經過絮凝沉淀和過濾，將水中的固體雜質基本脫除了；在氣浮槽內使用生物載體吸附并初步處理污水中的浮油，未處理的浮油由集油槽收集。
可選的，所述絮凝沉淀槽的曝氣組件包括若干個曝氣管，若干個曝氣管沿絮凝沉淀槽的周向均勻布設；
所述曝氣管包括曝氣主管以及沿曝氣主管均勻布設的若干個曝氣分管，曝氣主管的頂端輸入氣體，底端設曝氣口；曝氣分管的頂端連通對應的曝氣主管，且側壁均勻設置若干個分曝氣口。
定義處理池體中絮凝沉淀槽、過濾槽和氣浮槽的排列方向為長度方向，與長度方向垂直的為寬度方向。
進一步可選的，所述曝氣主管與豎直方向形成第一傾斜角度，同時與處理池體的長度方向形成第二傾斜角度，使得曝氣主管傾斜曝氣；
曝氣分管豎直設置，且曝氣分管的分曝氣口與處理池體的長度方向形成第三傾斜角度，拓展了傾斜曝氣的范圍。
可選的，所述過濾槽包括若干個水平設置的過濾網板，過濾網板的板孔孔徑由上至下逐漸減��；
過濾槽的頂板為可拆卸的，過濾網板的兩側滑動連接過濾槽兩個相對的側壁，過濾槽的上方設有驅動裝置，用于連接過濾網板，并帶動過濾網板上下移動，便于清理過濾網板。
進一步可選的，所述過濾槽兩個相對的側壁對應過濾網板的位置設有至少兩條豎直的凹陷的滑道，過濾網板對應滑道的位置設有滑塊，滑塊卡接在滑道內，滑塊連接所述驅動裝置，用于控制過濾網板的升降。

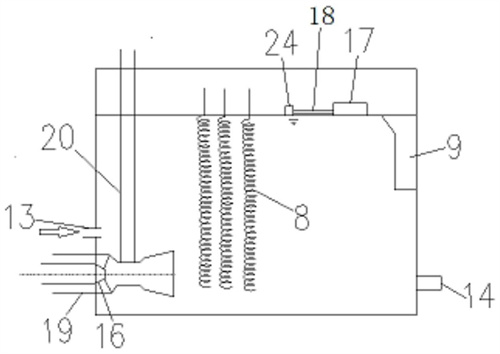

可選的，所述氣浮槽由上游側至下游側依次設有噴射裝置、若干個生物載體、吹掃裝置、集油槽和產水口，所述噴射裝置設在氣浮槽底部，利用氣浮槽進水和外界空氣在氣浮槽上游側的底部制造氣泡，用于捕獲油滴；
若干個生物載體在氣浮槽的長度和寬度方向上都均勻設置，生物載體為豎直設置的螺旋形，且均勻密布第一通孔，生物載體表面負載有好氧微生物；
所述集油槽為敞口式，并設在氣浮槽下游側的上部，集油槽的頂部開口與氣浮槽的液面齊平；產水口設在氣浮槽下部，用于排出預處理后的水體。
進一步可選的，所述噴射裝置包括噴射管和空氣管，噴射管的進口通過管道穿過側壁連接過濾槽的底部，將過濾槽底部處理后的水體引入噴射管，噴射管的內徑先減小后增大，使得噴射管具有兩頭大、中間小的形狀，類似于文丘里管；
所述空氣管的頂端伸出氣浮槽的液面，并連通外界空氣，空氣管的底端連通噴射管的中部。
進一步可選的，所述生物載體沿著豎直方向一圈圈繞設，形成螺旋間隔相同的螺旋形，且在豎直方向上內徑相同；
生物載體的頂部連接氣浮槽上方的電機，用于通過轉軸帶動生物載體轉動。
進一步可選的，所述生物載體的兩個側面分別覆蓋有載體附著墊，載體附著墊包括緊貼生物載體的內墊和遠離生物載體的外墊，內墊與外墊之間填充固體碳源，載體附著墊對應所述第一通孔的位置設有第二通孔，使用繩子穿過第一通孔和第二通孔，將兩個載體附著墊綁定在生物載體上。
可選的，所述吹掃裝置通過連接桿連接轉動裝置，轉動裝置安裝在支架上，以固定轉動裝置，轉動裝置能夠在水平面上轉動，使得連接桿沿處理池體的寬度方向來回擺動，進而使得吹掃裝置能夠吹掃氣浮槽的較大面積。
（發明人：張傳兵;郭靖;徐亞萍;王慧芳;廖慶花;楊偉;王強強;賴明建;劉偉;李小燕;賈天聰;程方圓）
