公布日：2023.01.24
申請日：2022.10.12
分類號：C02F1/00(2006.01)I;C02F1/02(2006.01)I;C02F1/38(2006.01)I;C02F11/13(2019.01)I;B01D53/04(2006.01)I
摘要

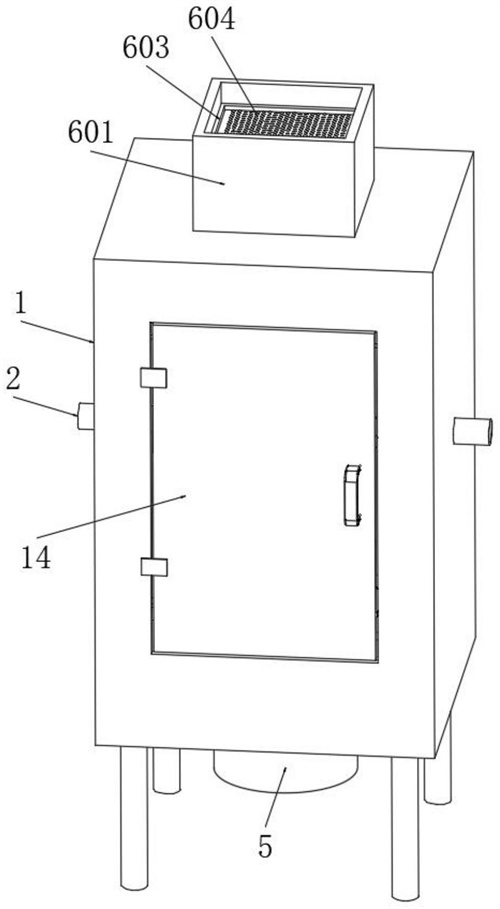

本發明公開了一種市政一體式污水除臭分離裝置及分離方法，涉及污水處理技術領域。該種市政一體式污水除臭分離裝置，包括分離箱，所述分離箱上安裝有兩個輸送管，所述分離箱的內部設置有便于輸送后污水內部雜質快速分離的分離組件，所述分離箱的下端設置有分離后出液的出液管，所述分離箱的上端設置有用于分離過程中除臭的除臭組件。該種市政一體式污水除臭分離裝置，在整個污水處理的過程中，通過處理劑的快速處理及分離桶上各個分離孔的分離處理，便于市政上對部分位置產生的污水進行快速有效的處理操作。
權利要求書
1.一種市政一體式污水除臭分離裝置，包括分離箱(1)，其特征在于：所述分離箱(1)上安裝有兩個輸送管(2)，所述分離箱(1)的內部設置有便于輸送后污水內部雜質快速分離的分離組件，所述分離箱(1)的下端設置有分離后出液的出液管(5)，所述分離箱(1)的上端設置有用于分離過程中除臭的除臭組件；所述分離組件包括設置在分離箱(1)內部的環形板(301)，所述環形板(301)上環形設置有多個連接板(302)并通過各個連接板(302)與分離箱(1)的內壁相連接，所述環形板(301)的上端轉動連接有分離桶(303)，兩個所述輸送管(2)的一端位于分離桶(303)的上端，所述分離桶(303)上開設有多個分離孔(304)，所述環形板(301)上設置有用于分離桶(303)驅動的驅動組件，所述環形板(301)的下端鉸鏈有用于分離桶(303)下端封堵的封堵板(8)。
2.根據權利要求1所述的一種市政一體式污水除臭分離裝置，其特征在于：所述驅動組件包括轉動連接在環形板(301)上的轉動桿(401)，所述環形板(301)的下端安裝有用于轉動桿(401)驅動的第一電機(402)，所述轉動桿(401)的一端固定有齒輪(403)，所述分離桶(303)的側壁上固定有齒環(404)，所述齒環(404)與齒輪(403)之間相互匹配設置。
3.根據權利要求2所述的一種市政一體式污水除臭分離裝置，其特征在于：所述除臭組件包括安裝在分離箱(1)上端并與分離箱(1)內部相通的安裝箱(601)，所述安裝箱(601)上開設有滑動槽(602)，所述滑動槽(602)上滑動連接有安裝框(603)，所述安裝框(603)上安裝有用于分離過程中除臭的活性炭板(604)，所述安裝框(603)上固定有用于安裝框(603)拉動的固定銷(605)。
4.根據權利要求3所述的一種市政一體式污水除臭分離裝置，其特征在于：所述安裝箱(601)的內部安裝有用于分離過程中產生的氣體引流的抽風機(7)。
5.根據權利要求4所述的一種市政一體式污水除臭分離裝置，其特征在于：所述分離箱(1)的內部設置有安裝板(9)，所述安裝板(9)位于分離桶(303)的上端，所述分離箱(1)的內部設置有用于安裝板(9)升降的升降組件及升降過程中導向的導向組件，所述安裝板(9)上設置有用于分離后分離桶(303)內部粘連的雜物刮除清理的清理組件。
6.根據權利要求5所述的一種市政一體式污水除臭分離裝置，其特征在于：所述清理組件包括轉動連接在安裝板(9)下端的圓盤(1001)，所述圓盤(1001)上開設有滑槽(1002)，所述滑槽(1002)上滑動連接有刮板(1003)，所述滑槽(1002)的內部設置有用于刮板(1003)連接的彈簧(1004)，所述安裝板(9)的上端安裝有用于圓盤(1001)驅動的第二電機(1005)。
7.根據權利要求6所述的一種市政一體式污水除臭分離裝置，其特征在于：所述升降組件包括在分離箱(1)內部的第一Z型板(1101)，所述第一Z型板(1101)上轉動連接有螺紋桿(1102)，所述螺紋桿(1102)上螺紋嚙合連接有螺紋管(1103)，所述螺紋管(1103)與安裝板(9)的上端相固定，所述第一Z型板(1101)上安裝有用于螺紋桿(1102)驅動的第三電機(1104)。
8.根據權利要求7所述的一種市政一體式污水除臭分離裝置，其特征在于：所述導向組件包括固定在分離箱(1)內部的第二Z型板(1201)，所述第二Z型板(1201)上固定有導向桿(1202)，所述導向桿(1202)上滑動連接有套管(1203)，所述套管(1203)的另一端與安裝板(9)的上端相固定。
9.根據權利要求8所述的一種市政一體式污水除臭分離裝置，其特征在于：所述分離箱(1)上安裝有用于對分離箱(1)內部供熱烘干的加熱器(13)。
10.根據權利要求1所述的一種市政一體式污水除臭的分離方法，其特征在于，包括以下步驟：S1：將待處理的污水通過分離箱(1)上的一個輸送管(2)，朝向分離箱(1)內部的分離桶(303)輸送，在輸送的過程中，通過另一個輸送管(2)，朝向分離桶(303)的內部輸送污水處理用的處理劑，通過處理劑對分離桶(303)內部輸送的污水進行處理；S2：在處理的過程中，啟動第一電機(402)，通過第一電機(402)驅動轉動桿(401)一端的齒輪(403)進行轉動，在齒輪(403)轉動的過程中，通過齒輪(403)與齒環(404)之間的相互嚙合傳動，驅動分離桶(303)受力在環形板(301)上轉動，通過環形板(301)的轉動，使輸送至分離桶(303)內部的污水通過旋轉產生的離心力作用，從分離桶(303)的各個分離孔(304)上流出并經過出液管(5)向外排出，分離箱(1)在排污輸送的過程中，通過各個分離孔(304)對污水中存在的雜質進行過濾分離，保證對污水處理的效果，在整個污水處理的過程中，通過處理劑的快速處理及分離桶(303)上各個分離孔(304)的分離處理，便于市政上對部分位置產生的污水進行快速有效的處理操作；S3：在分離處理的過程中，將安裝箱(601)上的抽風機(7)進行啟動，通過抽風機(7)將分離箱(1)對污水分離處理過程中產生的氣體從分離箱(1)的內部經過安裝箱(601)從分離箱(1)的上端排出，在氣體排出的過程中，通過安裝框(603)上的活性炭板(604)對排出的氣體進行吸附除臭處理，達到除臭的效果，便于市政上對污水的處理操作；S4：對污水處理完成后，通過加熱器(13)對分離箱(1)的內部輸送熱量空氣，通過熱量空氣對污水處理后分離箱(1)的內部進行烘干干燥處理，且在烘干干燥處理的過程中，便于分離桶(303)上分離后存積的淤泥發生干結，便于手續的收集操作；S5：對分離箱(1)的內部烘干干燥處理完成后，將第三電機(1104)啟動，通過第三電機(1104)驅動螺紋桿(1102)進行轉動，在螺紋桿(1102)轉動的過程中，通過螺紋桿(1102)與螺紋管(1103)之間的相互嚙合傳動及導向桿(1202)與套管(1203)的導向作用，使安裝板(9)受力靠向分離桶(303)的內部運動；S6：在安裝板(9)運動的過程中，通過第二電機(1005)驅動圓盤(1001)進行轉動，在圓盤(1001)轉動的過程中，通過離心力的作用，使滑槽(1002)上的刮板(1003)受力向外滑出并與分離桶(303)的內壁相抵，通過安裝板(9)的升降、圓盤(1001)的轉動及刮板(1003)與分離桶(303)內壁的相抵作用，對分離處理后分離桶(303)的內部進行清理，避免分離后部分雜質可以異物粘連在分離桶(303)的內壁上造成后續的分離不暢；S7：對分離桶(303)內壁上粘連的雜物刮除清理后，將封堵板(8)進行轉動，使封堵板(8)不再對分離桶(303)的下端封堵，此時分離桶(303)內部分離后的雜物從環形板(301)上穿過并經過出液管(5)向外流出，便于對分離后的雜物的收集操作。
發明內容
本發明的目的在于提供一種市政一體式污水除臭分離裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種市政一體式污水除臭分離裝置及分離方法，包括分離箱，所述分離箱上安裝有兩個輸送管，所述分離箱的內部設置有便于輸送后污水內部雜質快速分離的分離組件，所述分離箱的下端設置有分離后出液的出液管，所述分離箱的上端設置有用于分離過程中除臭的除臭組件；
所述分離組件包括設置在分離箱內部的環形板，所述環形板上環形設置有多個連接板并通過各個連接板與分離箱的內壁相連接，所述環形板的上端轉動連接有分離桶，兩個所述輸送管的一端位于分離桶的上端，所述分離桶上開設有多個分離孔，所述環形板上設置有用于分離桶驅動的驅動組件，所述環形板的下端鉸鏈有用于分離桶下端封堵的封堵板。
優選的，所述驅動組件包括轉動連接在環形板上的轉動桿，所述環形板的下端安裝有用于轉動桿驅動的第一電機，所述轉動桿的一端固定有齒輪，所述分離桶的側壁上固定有齒環，所述齒環與齒輪之間相互匹配設置。
優選的，所述除臭組件包括安裝在分離箱上端并與分離箱內部相通的安裝箱，所述安裝箱上開設有滑動槽，所述滑動槽上滑動連接有安裝框，所述安裝框上安裝有用于分離過程中除臭的活性炭板，所述安裝框上固定有用于安裝框拉動的固定銷。
優選的，所述安裝箱的內部安裝有用于分離過程中產生的氣體引流的抽風機。
優選的，所述分離箱的內部設置有安裝板，所述安裝板位于分離桶的上端，所述分離箱的內部設置有用于安裝板升降的升降組件及升降過程中導向的導向組件，所述安裝板上設置有用于分離后分離桶內部粘連的雜物刮除清理的清理組件。
優選的，所述清理組件包括轉動連接在安裝板下端的圓盤，所述圓盤上開設有滑槽，所述滑槽上滑動連接有刮板，所述滑槽的內部設置有用于刮板連接的彈簧，所述安裝板的上端安裝有用于圓盤驅動的第二電機。
優選的，所述升降組件包括在分離箱內部的第一Z型板，所述第一Z型板上轉動連接有螺紋桿，所述螺紋桿上螺紋嚙合連接有螺紋管，所述螺紋管與安裝板的上端相固定，所述第一Z型板上安裝有用于螺紋桿驅動的第三電機。
優選的，所述導向組件包括固定在分離箱內部的第二Z型板，所述第二Z型板上固定有導向桿，所述導向桿上滑動連接有套管，所述套管的另一端與安裝板的上端相固定。
優選的，所述分離箱上安裝有用于對分離箱內部供熱烘干的加熱器。
優選的，一種市政一體式污水除臭的分離方法，包括以下步驟：
S1：將待處理的污水通過分離箱上的一個輸送管，朝向分離箱內部的分離桶輸送，在輸送的過程中，通過另一個輸送管，朝向分離桶的內部輸送污水處理用的處理劑，通過處理劑對分離桶內部輸送的污水進行處理；
S2：在處理的過程中，啟動第一電機，通過第一電機驅動轉動桿一端的齒輪進行轉動，在齒輪轉動的過程中，通過齒輪與齒環之間的相互嚙合傳動，驅動分離桶受力在環形板上轉動，通過環形板的轉動，使輸送至分離桶內部的污水通過旋轉產生的離心力作用，從分離桶的各個分離孔上流出并經過出液管向外排出，分離箱在排污輸送的過程中，通過各個分離孔對污水中存在的雜質進行過濾分離，保證對污水處理的效果，在整個污水處理的過程中，通過處理劑的快速處理及分離桶上各個分離孔的分離處理，便于市政上對部分位置產生的污水進行快速有效的處理操作；
S3：在分離處理的過程中，將安裝箱上的抽風機進行啟動，通過抽風機將分離箱對污水分離處理過程中產生的氣體從分離箱的內部經過安裝箱從分離箱的上端排出，在氣體排出的過程中，通過安裝框上的活性炭板對排出的氣體進行吸附除臭處理，達到除臭的效果，便于市政上對污水的處理操作；
S4：對污水處理完成后，通過加熱器對分離箱的內部輸送熱量空氣，通過熱量空氣對污水處理后分離箱的內部進行烘干干燥處理，且在烘干干燥處理的過程中，便于分離桶上分離后存積的淤泥發生干結，便于手續的收集操作；
S5：對分離箱的內部烘干干燥處理完成后，將第三電機啟動，通過第三電機驅動螺紋桿進行轉動，在螺紋桿轉動的過程中，通過螺紋桿與螺紋管之間的相互嚙合傳動及導向桿與套管的導向作用，使安裝板受力靠向分離桶的內部運動；
S6：在安裝板運動的過程中，通過第二電機驅動圓盤進行轉動，在圓盤轉動的過程中，通過離心力的作用，使滑槽上的刮板受力向外滑出并與分離桶的內壁相抵，通過安裝板的升降、圓盤的轉動及刮板與分離桶內壁的相抵作用，對分離處理后分離桶的內部進行清理，避免分離后部分雜質可以異物粘連在分離桶的內壁上造成后續的分離不暢；
S7：對分離桶內壁上粘連的雜物刮除清理后，將封堵板進行轉動，使封堵板不再對分離桶的下端封堵，此時分離桶內部分離后的雜物從環形板上穿過并經過出液管向外流出，便于對分離后的雜物的收集操作。
與現有技術相比，本發明的有益效果是：
該種市政一體式污水除臭分離裝置，在整個污水處理的過程中，通過處理劑的快速處理及分離桶上各個分離孔的分離處理，便于市政上對部分位置產生的污水進行快速有效的處理操作。
（發明人：周平;戴允冬;閔藝萍）
