公布日：2023.03.31
申請日：2023.02.23
分類號：C02F9/00(2023.01)I;C02F101/16(2006.01)N;C02F103/16(2006.01)N;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/04(2023.01)N;C02F1/66(2023.01)N
摘要
本發明涉及一種銀粉生產廢水處理工藝，包括多效蒸發，母液干化，廢氣處理和生化處理工藝步驟。本發明提供了一種實用和簡便易行的工藝方法，達到污水處理工程投資省、運行管理方便、出水水質穩定的銀粉生產廢水處理工藝。過調節原水pH值，以及通過多效蒸發器控制減壓蒸發的壓力、溫度及原水的濃縮倍數，降低蒸餾冷凝液的COD，以便進一步進行后續生化處理。蒸發產生的母液干化后固體在高溫下呈流動狀態，粘度較大，其中所含大部分鹽分為有機鹽，且固體熱值高，可直接通過燃燒進行處理，在900℃下煅燒1‑2h，基本無剩余殘渣。再經過生化—MBR—活性炭過濾處理，廢水達標外排。
權利要求書
1.一種銀粉生產廢水處理工藝，其特征在于，包括以下步驟：(S1)多效蒸發：銀粉生產廢水原水在調節池調節pH為4-5，調節池出水進入多效蒸發器進行蒸發濃縮，得到濃縮母液，多效蒸發器冷凝水進入中間池；所述多效蒸發器為三效蒸發器，第一效蒸發器溫度70-75℃，真空度0.05-0.08MPa；第二效蒸發器溫度75-80℃，真空度0.10-0.15MPa，第三效蒸發器溫度85-90℃，真空度0.3-0.4MPa；三效蒸發器濃縮倍數為8-10倍；所述銀粉生產廢水是還原法制備超細銀粉生產工藝中反應廢液和清洗廢液的混合液；(S2)母液干化：多效蒸發器蒸發后的濃縮母液進入母液干化裝置，干化后的固體進行固廢焚燒處理，母液干化裝置冷凝水進入中間池；(S3)廢氣處理：步驟(S1)多效蒸發器的廢氣和步驟(S2)的母液干化裝置的廢氣進入廢氣處理裝置，得到噴淋廢液，噴淋廢液進入中間池；步驟(S3)的廢氣處理裝置為噴淋塔，噴淋塔吸收液為pH為11-12的NaOH-Na2CO3緩沖溶液；(S4)生化處理：步驟(S1)的多效蒸發器冷凝水，步驟(S2)的母液干化裝置冷凝水和步驟(S3)的噴淋廢液在中間池混合，得到混合污水，中間池流出的混合污水依次經過AO生化反應池、膜生物反應器和活性炭過濾器進行處理，處理后廢水達標外排；混合污水在AO生化反應池中進行好氧-缺氧-二次好氧處理。
2.根據權利要求1所述的銀粉生產廢水處理工藝，其特征在于，步驟(S2)的母液干化裝置采用單軸旋片干燥機，烘干溫度90-100℃，轉速10-20r/min。
3.根據權利要求1所述的銀粉生產廢水處理工藝，其特征在于，步驟(S4)的AO生化反應池中，先進行好氧處理，控制pH為7-8，溶解氧2-5mg/L，停留時間為8-12h，然后進行缺氧處理，控制溶解氧0.2-0.4mg/L，停留時間為2-4h，再進行第二次好氧處理，控制溶解氧為3-4mg/L，pH為7-8，停留時間為6-8h。
4.根據權利要求1所述的銀粉生產廢水處理工藝，其特征在于，步驟(S4)中，膜生物反應器中，污泥濃度為5000-10000mg/L，污泥回流比為3-5：1。
5.根據權利要求1所述的銀粉生產廢水處理工藝，其特征在于，步驟(S4)中，活性炭過濾器中活性炭比表面為600-1000m2/g，粒度200-400目，停留時間1-2h。
發明內容
針對目前常用兩種預處理方法條件控制復雜，成本較高，且處理效果無法達到預期，難以提升廢水的后續處理中的可生化性的問題，本發明提供了一種銀粉生產廢水處理工藝，旨在采用實用和簡便易行的工藝方法，達到污水處理工程投資省、運行管理方便、出水水質穩定的目的。為實現上述目的，本發明采用的技術方案如下：

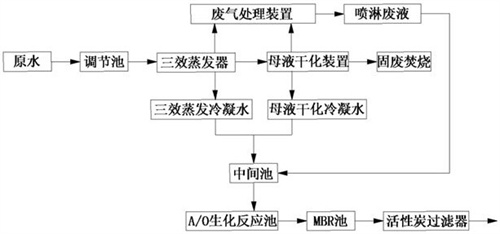

一種銀粉生產廢水處理工藝，包括以下步驟：
(S1)多效蒸發：銀粉生產廢水原水在調節池調節pH為弱酸性，調節池出水進入多效蒸發器進行蒸發濃縮，得到濃縮母液，多效蒸發器冷凝水進入中間池；
(S2)母液干化：多效蒸發器蒸發后的濃縮母液進入母液干化裝置，干化后的固體進行固廢焚燒處理，母液干化器冷凝水進入中間池；
(S3)廢氣處理：步驟(S1)多效蒸發器的廢氣和步驟(S2)的母液干化裝置的廢氣進入廢氣處理裝置，得到噴淋廢液，噴淋廢液進入中間池；
(S4)生化處理：步驟(S1)的多效蒸發器冷凝水，步驟(S2)的母液干化器冷凝水和步驟(S3)的噴淋廢液在中間池混合，得到混合污水，中間池流出的混合污水依次經過AO生化反應池進行生化處理、膜生物反應器(MBR)、活性炭過濾器，最終廢水達標外排。
本發明所述的銀粉生產廢水，是還原法制備超細銀粉（還原劑+分散劑的制備工藝，一般還原劑包括抗環血酸、葡萄糖，VC等；分散劑包括聚乙烯吡咯烷酮，聚乙烯醇等）生產工藝中反應廢液和清洗廢液的混合液。不需要分別進行處理，節省設備和占地面積，處理工藝簡單，處理效果好，運行成本低，適合工業化的銀粉生產企業采用。
銀粉生產廢水原水中的COD主要是高分子聚合物，比如聚乙烯吡咯烷酮(PVP)、聚乙烯醇，此外還有起還原作用的小分子有機物，如葡萄糖、VC、抗壞血酸等，但COD的主要來自于高分子物質。由于銀粉生產廢水酸度高，鹽度高，常規方法難以降低COD。本發明通過多效蒸發器，在低溫低壓條件下進行蒸發，PVP等高分子物質在蒸發條件下，難以和水蒸氣一起揮發。但是由于真空度較低，仍會(huì )有部分高分組有機物質一起蒸發進入冷凝水，使冷凝水COD仍較高。本發明通過調節多效蒸發器參數，可以將蒸發冷凝水COD降低至500mg/L以下，方便后續進行A/O等生化處理，降低高COD處理廢水處理成本。
進一步地，步驟(S1)調節pH為4-6，調節是加入堿，所述堿選自NaOH、KOH、Na2CO3、K2CO3中的至少一種。申請人發現，多效蒸發器中，為了使蒸發冷凝水的COD盡可能低，除了三效蒸發的壓力、溫度，還和原水pH有很大關系。以往對銀粉生產廢水加堿中和調節pH值，是為了避免原水酸性較強，對設備產生腐蝕，所以一般將原水pH調節為偏中性的條件。發明人發現，pH為3-5的條件下，冷凝水中COD值最低。此外，經過實驗，在pH為4-5的條件下，冷凝水中氨氮濃度也較低。因此，出于成本、污水處理效果、處理效率的綜合考慮，將原水的pH值調節為4至5。
進一步地，步驟(S1)中，多效蒸發器參數為二效蒸發器、三效蒸發器或四效蒸發器，優選三效蒸發器；控制多效蒸發器真空度為0.05-0.40MPa，蒸發溫度為70-90℃，濃縮倍數8-10倍。多效蒸發器受熱時間短，蒸發速度快，節能優勢明顯。本發明工藝中，銀粉生產廢水原水經多效蒸發器將高分子有機物濃縮至母液中，蒸發排出的母液，以大分子有機物為主，粘度較大，經母液干化裝置進行干化處理，進一步降低其含水率，提高熱值，便于后續的焚燒處理。多效蒸發及母液干化過程產生的冷凝水與廢氣處理裝置的噴淋廢液混合后，進入生化處理，達標排放。
更近一步地，所述多效蒸發器進行蒸發濃縮，第一效蒸發器溫度為70-75℃，真空度為0.05-0.08MPa，第一效蒸發器之后的(比如第二效，第三效，第四效)蒸發器溫度逐漸升高至85-90℃，真空度逐漸升高至0.3-0.4MPa。優選采用三效蒸發器，第一效蒸發器溫度70-75℃，真空度0.05-0.08MPa；第二效蒸發器溫度75-80℃，真空度0.10-0.15MPa，第三效效蒸發器溫度85-90℃，真空度0.3-0.4MPa。按照上述多效蒸發其中溫度和真空度逐漸升高，能夠使蒸發效率和出水COD之間取得最佳的平衡。
進一步地，步驟(S2)的母液干化裝置采用單軸旋片干燥機(臥式)，烘干溫度90-100℃，轉速10-20r/min，比如10-15r/min，將高濕高粘度物料烘干到含水量在12%以下，得到固體，得到的固體熱值≥10000kJ/kg，優選≥12000kJ/kg，以便于進行后續固體的焚燒處理。
進一步地，步驟(S3)的廢氣處理裝置為噴淋塔，噴淋塔吸收液為pH為11-12的NaOH-Na2CO3緩沖溶液。廢氣主要是小分子還原性物質，比如葡萄糖產生的小分子低沸點有機酸，有機醛類物質，呈酸性，故需要用堿性液體吸收。
進一步地，步驟(S4)中，三效蒸發產生的含有小分子有機物冷凝水與母液干化產生的極少部分大分子有機物冷凝水與噴淋廢水混合，混合污水在AO生化反應池中進行好氧-缺氧-好氧處理，先進行好氧處理，控制pH為7-8，溶解氧2-5mg/L，停留時間為8-12h，然后進行缺氧處理，控制溶解氧0.2-0.4mg/L，停留時間為2-4h，再進行第二次好氧處理，控制溶解氧為3-4mg/L，pH為7-8，停留時間為6-8h，以消耗一部分有機物及對污水進行脫氮處理，處理后的水進入MBR系統，截留大分子有機物及懸浮物，進一步提升出水水質；出水最后進入活性炭處理裝置，出水達標排放。
更進一步地，膜生物反應器中，污泥濃度為5000-10000mg/L，污泥回流比為3-5：1；活性炭處理裝置中活性炭比表面為600-1000m2/g，粒度200-400目，停留時間1-2h。
本發明的有益效果：
此項專利申請與以往技術相比，技術優勢如下：
1.通過調節原水pH值，以及通過多效蒸發器控制減壓蒸發的壓力、溫度及原水的濃縮倍數，使原水中絕大部分的大分子有機物，比如PVP留在蒸發后的母液中，最大程度地降低蒸餾冷凝液的COD，以便進一步進行后續生化處理。且采用減壓蒸餾工藝，顯著降低廢水的沸點，以較低溫度達到穩定且高效去除廢水中COD、氨氮、總氮的效果，保證廢水在進入生化或高級氧化段之前的脫鹽率，保證后續生化處理的穩定運行，降低后續生化處理及高級催化氧化處理的難度，降低采用傳統蒸發工藝處理高濃度有機廢水對大氣環境的污染及影響。
2.采用蒸發-母液干化-廢氣處理-生化/工藝流程，簡化了傳統銀粉廢水處理工藝流程，降低了整個工藝系統的運行成本，以簡潔的工藝快速高效處理銀粉廢水。蒸發產生的母液干化后固體在高溫下呈流動狀態，粘度較大，其中所含大部分鹽分為有機鹽，且固體熱值高，可直接通過燃燒進行處理，在900℃下煅燒1-2h，基本無剩余殘渣。
（發明人：李橙;鄭可卿;宋樂(lè )山;趙曙光;孫博;耿春茂;何超群;許大勇;陳長松;王俊;曹長;陸海軍;葉冕;夏午軍）
