公布日：2023.03.03
申請日：2022.09.30
分類號：C02F1/00(2006.01)I;B01D45/04(2006.01)I;B01D45/18(2006.01)I
摘要
本發明公開了一種節水降耗型煙氣廢水濃縮系統及方法，出口煙道內設置有煙道除霧器，其中，出口煙道的底部設置有與所述煙道除霧器相配合的沖洗水收集槽，其中，沖洗水收集槽的出口分為兩路，其中一路經第三閥門與濃縮塔相連通，另一路經第四閥門及過濾器與清水箱相連通，補水裝置與清水箱相連通，清水箱的出口經沖洗水泵后分為兩路，其中一路經第一閥門與脫硫塔相連通，另一路經第二閥門與煙道除霧器的沖洗水入口相連通，該系統及方法能夠有效降低煙氣廢水濃縮系統的高度，減小煙氣廢水濃縮系統的體積；通過避免沖洗水直接流入煙水濃縮系統降低系統能耗；實現除霧器沖洗水的回用，達到節水的目的。
權利要求書

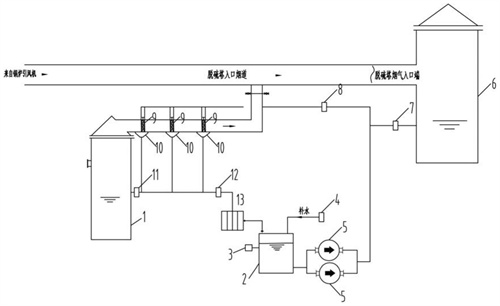

1.一種節水降耗型煙氣廢水濃縮系統，其特征在于，包括濃縮塔(1)、清水箱(2)、補水裝置(4)、沖洗水泵(5)、脫硫塔(6)、第一閥門(7)、第二閥門(8)、煙道除霧器(9)、沖洗水收集槽(10)、第三閥門(11)、第四閥門(12)及過濾器(13)；濃縮塔(1)的頂部出口經出口煙道與脫硫塔(6)的入口煙道相連通，出口煙道內設置有煙道除霧器(9)，其中，出口煙道的底部設置有與所述煙道除霧器(9)相配合的沖洗水收集槽(10)，其中，沖洗水收集槽(10)的出口分為兩路，其中一路經第三閥門(11)與濃縮塔(1)相連通，另一路經第四閥門(12)及過濾器(13)與清水箱(2)相連通，補水裝置(4)與清水箱(2)相連通，清水箱(2)的出口經沖洗水泵(5)后分為兩路，其中一路經第一閥門(7)與脫硫塔(6)相連通，另一路經第二閥門(8)與煙道除霧器(9)的沖洗水入口相連通，脫硫塔(6)的入口煙道與脫硫塔(6)相連通。
2.根據權利要求1所述的節水降耗型煙氣廢水濃縮系統，其特征在于，清水箱(2)內設置有pH計3。
3.根據權利要求1所述的節水降耗型煙氣廢水濃縮系統，其特征在于，所述煙道除霧器(9)為N級除霧器，N大于等于3。
4.一種節水降耗型煙氣廢水濃縮方法，其特征在于，基于權利要求2所述的節水降耗型煙氣廢水濃縮系統，包括以下步驟：濃縮塔(1)在運行過程中，煙氣所攜帶霧滴經過煙道除霧器(9)時，霧滴在與煙道除霧器(9)接觸過程中因慣性力作用流入沖洗水收集槽(10)中，此時第四閥門(12)為關閉狀態，第三閥門(11)為開啟狀態，除霧水通過沖洗水收集槽(10)收集后在重力作用下自流流入濃縮塔(1)；當煙道除霧器(9)達到需要沖洗狀態時，清水箱(2)通過沖洗水泵(5)將沖洗水輸送至煙道除霧器(9)，煙道除霧器(9)的一次沖洗過程持續時間為As，其中，一次沖洗過程前Bs內，將沖洗水收集槽(10)收集的沖洗水在重力作用下自流流入濃縮塔(1)，在此過程中，保持第四閥門(12)為關閉狀態，第三閥門(11)為開啟狀態，在剩余(A-B)s沖洗過程中，保持第三閥門(11)為關閉狀態，第四閥門(12)為開啟狀態，將沖洗水收集槽(10)收集的沖洗水經過濾器(13)過濾后流入清水箱(2)，一次沖洗過程完成后，補水裝置(4)為清水箱(2)補水至正常水位；當清水箱(2)中水的pH值低于5時，則將清水箱(2)中的全部水通過沖洗水泵(5)排放至脫硫塔(6)中，此時第二閥門(8)為關閉狀態，第一閥門(7)為開啟狀態，清水箱(2)排水完畢后，補水裝置(4)為清水箱(2)補水至正常液位。
5.根據權利要求4所述的節水降耗型煙氣廢水濃縮方法，其特征在于，煙道除霧器(9)的一次沖洗過程持續時間為60s。
6.根據權利要求4所述的節水降耗型煙氣廢水濃縮方法，其特征在于，清水箱(2)中水的沖洗循環利用次數n＝c(H+)÷c1(H+)，其中，c(H+)為沖洗過程中H+積累的總濃度，c(H+)＝10-m-10-7，m為清水箱(2)排水的pH設定值，c1(H+)為一次沖洗過程增加的H+濃度。
7.根據權利要求4所述的節水降耗型煙氣廢水濃縮方法，其特征在于，B＝5。
8.根據權利要求4所述的節水降耗型煙氣廢水濃縮方法，其特征在于，B＝8。
發明內容
本發明的目的在于克服上述現有技術的缺點，提供了一種節水降耗型煙氣廢水濃縮系統及方法，該系統及方法能夠有效降低煙氣廢水濃縮系統的高度，減小煙氣廢水濃縮系統的體積；通過避免沖洗水直接流入煙水濃縮系統降低系統能耗；實現除霧器沖洗水的回用，達到節水的目的。
為達到上述目的，本發明所述的節水降耗型煙氣廢水濃縮系統包括濃縮塔、清水箱、補水裝置、沖洗水泵、脫硫塔、第一閥門、第二閥門、煙道除霧器、沖洗水收集槽、第三閥門、第四閥門及過濾器；
濃縮塔的頂部出口經出口煙道與脫硫塔的入口煙道相連通，出口煙道內設置有煙道除霧器，其中，出口煙道的底部設置有與所述煙道除霧器相配合的沖洗水收集槽，其中，沖洗水收集槽的出口分為兩路，其中一路經第三閥門與濃縮塔相連通，另一路經第四閥門及過濾器與清水箱相連通，補水裝置與清水箱相連通，清水箱的出口經沖洗水泵后分為兩路，其中一路經第一閥門與脫硫塔相連通，另一路經第二閥門與煙道除霧器的沖洗水入口相連通，脫硫塔的入口煙道與脫硫塔相連通。
清水箱內設置有pH計3。
所述煙道除霧器為N級除霧器，N大于等于3。
本發明所述的節水降耗型煙氣廢水濃縮方法包括以下步驟：
濃縮塔在運行過程中，煙氣所攜帶霧滴經過煙道除霧器時，霧滴在與煙道除霧器接觸過程中因慣性力作用流入沖洗水收集槽中，此時第四閥門為關閉狀態，第三閥門為開啟狀態，除霧水通過沖洗水收集槽收集后在重力作用下自流流入濃縮塔；
當煙道除霧器達到需要沖洗狀態時，清水箱通過沖洗水泵將沖洗水輸送至煙道除霧器，煙道除霧器的一次沖洗過程持續時間為As，其中，一次沖洗過程前Bs內，將沖洗水收集槽收集的沖洗水在重力作用下自流流入濃縮塔，在此過程中，保持第四閥門為關閉狀態，第三閥門為開啟狀態，在剩余(A-B)s沖洗過程中，保持第三閥門為關閉狀態，第四閥門為開啟狀態，將沖洗水收集槽收集的沖洗水經過濾器過濾后流入清水箱，一次沖洗過程完成后，補水裝置為清水箱補水至正常水位；
當清水箱中水的pH值低于5時，則將清水箱中的全部水通過沖洗水泵排放至脫硫塔中，此時第二閥門為關閉狀態，第一閥門為開啟狀態，清水箱排水完畢后，補水裝置為清水箱補水至正常液位。
煙道除霧器的一次沖洗過程持續時間為60s。
清水箱中水的沖洗循環利用次數n＝c(H+)÷c1(H+)，其中，c(H+)為沖洗過程中H+積累的總濃度，c(H+)＝10-m-10-7，m為清水箱排水的pH設定值，c1(H+)為一次沖洗過程增加的H+濃度。
B＝5。
B＝8。
本發明具有以下有益效果：
本發明所述的節水降耗型煙氣廢水濃縮系統及方法在具體操作時，煙道除霧器設置于出口煙道中，以降低煙氣廢水濃縮系統的高度，減小煙氣廢水濃縮系統的體積；同時設置與煙道除霧器相配合的沖洗水收集槽，沖洗水收集槽中的大部分沖洗水通過重力自流排至清水箱，有效實現沖洗水的分質收集，避免大量沖洗水直接流入濃縮塔，以降低系統能耗；在沖洗過程中，水質較差的沖洗水直接流入濃縮塔，水質良好的沖洗水通過過濾器將含有的懸浮物過濾后進入清水箱，同時清水箱設有補水裝置，對煙道除霧器優質沖洗水的回收增加了煙道除霧器沖洗水的循環利用次數，在保證沖洗水品質的同時有效節約水資源。
（發明人：閆升;劉亞鵬;強雪妮;郭娉;吳火強;周明飛;王璟;毛進;馮倩;逯佳琪）
