公布日：2022.07.29
申請日：2022.05.11
分類號：C02F11/00(2006.01)I;C02F11/10(2006.01)I;C02F101/38(2006.01)N
摘要
一種污泥原位微通道碳源化利用方法，即將污泥進行降粘處理后，利用微通道污泥原位碳源化裝置兩級反應器對污泥進行熱解，在同等熱源條件下，增加了污泥受熱面積，提高熱解效率，使污泥微生物蛋白徹底分解產生乙酸鹽類、脂肪及脂肪分解產物、糖類等物質；熱解后的泥漿中添加氨氮消去劑，使氨基酸物質中的氨氮基團，在氨氮消去劑的作用下轉化為氮氣，或水解為羥基、硝基等，降低了污泥降解液中氨氮含量，可作為碳源回用于污水脫氮除磷系統；同時充分利用污水廠已有的裝置對降解泥渣深度無害化處理，可大幅降低污泥深度處理的設備投資及處理成本，具有顯著的社會(huì )經濟效益。
權利要求書
1.一種污泥原位微通道碳源化利用方法，其步驟為：（1）將污泥通過計量螺旋輸送至雙軸攪拌機中，在攪拌機的前段和中段先后加入預降粘劑、降粘劑，利用溢流擋板控制漿液流出，中段溢流出的泥漿進入尾段緩沖池；（2）攪拌機緩沖池流出的降粘泥漿通過高壓泵分別輸送到微通道污泥原位碳源化裝置一級反應器和二級反應器的管程；一級反應器中熱源走殼程，對管程中的降粘泥漿進行熱解處理，使降粘泥漿中微生物化學物質破壁溶出；（3）一級反應器流出的熱解泥漿通過計量泵定量添加氨氮消去劑后，進入二級反應器的殼程，對二級反應器管程中的降粘泥漿進行預熱，同步完成一級反應器熱解泥漿的熱能利用及氨氮消去反應；（4）從二級反應器管程流出的預熱降粘泥漿被泵送入一級反應器管程進行熱解處理；（5）從二級反應器殼程流出的泥漿降解液通過離心機分成液相和渣相，液相作為碳源回用于污水脫氮除磷系統；渣相夾帶一部分作為碳源的液相，送入污水廠入水口單元，通過格柵池進入旋流沉砂池，利用污水的淘洗作用將渣相中夾帶的有機碳源成分洗出后隨污水一起進入脫氮除磷系統，淘洗剩余的無害泥沙礦化渣在旋流沉砂池中被分離開來，進一步處理利用。
2.根據權利要求1所述的一種污泥原位微通道碳源化利用方法，其特征為：所述雙軸攪拌機內殼采用有機硅樹脂、酚醛樹脂、環氧樹脂或聚酯樹脂進行防腐。
3.根據權利要求1所述的一種污泥原位微通道碳源化利用方法，其特征為：所述預降粘劑為H2SO4、HCl、HNO3中的一種或幾種，pH為1-3，添加量為污泥體積百分比的0.1-1%。
4.根據權利要求1所述的一種污泥原位微通道碳源化利用方法，其特征為：所述降粘劑為Ca(OH)2、MgO、CaO、Mg(OH)2、KMnO4中的一種或幾種，添加量為0.5-2g/L污泥。
5.根據權利要求1所述的一種污泥原位微通道碳源化利用方法，其特征為：所述氨氮消去劑為H2O2、Ca(ClO)2、NaClO、HClO中的一種或幾種，添加量為污泥體積百分比的1-3%。
6.根據權利要求1和5所述的一種污泥原位微通道碳源化利用方法，其特征為：所述熱解處理的溫度為120-200℃，熱解處理的時間為30-60min。
7.根據權利要求1和5所述的一種污泥原位微通道碳源化利用方法，其特征為：所述從二級反應器殼程流出的泥漿降解液可不進行分離直接以混合液的形式送入污水廠入水口單元，通過格柵池進入旋流沉砂池，利用污水的淘洗作用將混合液中有機碳源成分洗出后隨污水一起進入脫氮除磷系統，淘洗剩余的無害泥沙礦化渣在旋流沉砂池中被分離開來，進一步處理利用。
發明內容
本發明所要解決的技術問題是提出一種污泥原位微通道碳源化利用方法，即將污泥進行降粘處理后，利用微通道污泥原位碳源化裝置對污泥進行熱解，使污泥微生物蛋白徹底分解產生乙酸鹽類、脂肪及脂肪分解產物、糖類等物質后，作為碳源回用于污水脫氮除磷系統，本發明專利技術和設備與污水處理廠系統配合使用，實現污泥原位碳源化利用。

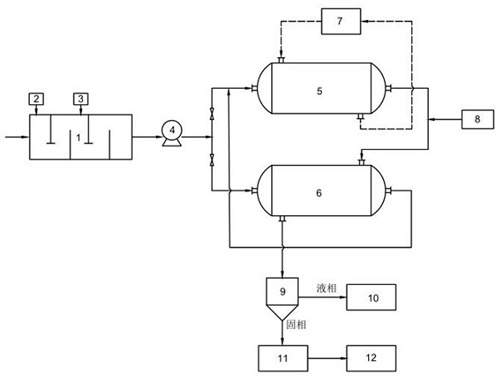

本發明包括以下步驟：（1）將污泥通過計量螺旋輸送至雙軸攪拌機中，在攪拌機的前段和中段先后加入預降粘劑、降粘劑，利用溢流擋板控制漿液流出，中段溢流出的泥漿進入尾段緩沖池；（2）攪拌機緩沖池流出的降粘泥漿通過高壓泵分別輸送到微通道污泥原位碳源化裝置一級反應器和二級反應器的管程；一級反應器中熱源走殼程，對管程中的降粘泥漿進行熱解處理，使降粘泥漿中微生物化學物質破壁溶出；（3）一級反應器流出的熱解泥漿通過計量泵定量添加氨氮消去劑后，進入二級反應器的殼程，對二級反應器管程中的降粘泥漿進行預熱，同步完成一級反應器熱解泥漿的熱能利用及氨氮消去反應；（4）從二級反應器管程流出的預熱降粘泥漿被泵送入一級反應器管程進行熱解處理；（5）從二級反應器殼程流出的泥漿降解液通過離心機分成液相和渣相，液相成分主要是污泥微生物蛋白徹底分解脫氨基后的取代乙酸鹽類，脂肪及脂肪分解產物，糖類等物質，作為碳源回用于污水脫氮除磷系統；渣相中主要為原污泥中含有的泥沙類物質及磷、鐵、鋁等絮凝劑分解礦化渣，為穩定無害化的機械雜質，同時夾帶一部分作為碳源的液相，該股物料送入污水廠入水口單元，通過格柵池進入旋流沉砂池，利用污水的淘洗作用將渣相中夾帶的有機碳源成分洗出后隨污水一起進入脫氮除磷系統，淘洗剩余的無害泥沙礦化渣在旋流沉砂池中被分離開來，進一步處理利用。
所述微通道污泥原位碳源化裝置為申請人在先申請的“一種合體式微通道污泥原位熱解碳源化裝置”（申請號：2022210217289）或“一種自攪拌式微通道污泥原位碳源化裝置”（申請號：2022210217240），若采用自攪拌式微通道污泥原位碳源化裝置一級反應器需配備加熱器用于加熱熱解液。同時，可根據工藝需要開啟雙軸攪拌機與二級反應器之間閥門，控制降粘泥漿是否流入二級反應器。
所述從二級反應器殼程流出的泥漿降解液可不進行分離直接以混合液的形式送入污水廠入水口單元，通過格柵池進入旋流沉砂池，利用污水的淘洗作用將混合液中有機碳源成分洗出后隨污水一起進入脫氮除磷系統，淘洗剩余的無害泥沙礦化渣在旋流沉砂池中被分離開來，進一步處理利用。
所述雙軸攪拌機內殼采用有機硅樹脂、酚醛樹脂、環氧樹脂或聚酯樹脂進行防腐。
所述預降粘劑為H2SO4、HCl、HNO3中的一種或幾種，pH為1-3，添加量為污泥體積百分比的0.1-1%。
所述降粘劑為Ca(OH)2、MgO、CaO、Mg(OH)2、KMnO4中的一種或幾種，添加量為0.5-2g/L污泥。
所述氨氮消去劑為H2O2、Ca(ClO)2、NaClO、HClO中的一種或幾種，添加量為污泥體積百分比的1-3%。
所述熱解處理的溫度為120-200℃，熱解處理的時間為30-60min。
本發明的有益效果：（1）本發明采用污泥原位微通道碳源化利用裝置對污泥進行熱解處理，在同等熱源條件下，增加了污泥受熱面積，提高熱解效率，使污泥微生物蛋白徹底分解產生乙酸鹽類、脂肪及脂肪分解產物、糖類等易生物降解的有機物，作為碳源回用于污水脫氮除磷系統，實現污泥的原位碳源化利用。
（2）本發明在污泥進入微通道碳源化利用裝置前，對污泥進行降粘預處理，分階段高效破壞污泥的絮狀體結構，不僅降低了污泥在微通道碳源化利用裝置管程中的輸送阻力，同時使絮體內微生物暴露出來，有利于污泥熱解破壁溶出胞內物質。
（3）本發明在一級反應器流出的熱解泥漿中添加氨氮消去劑，使氨基酸物質中的氨氮基團，在氨氮消去劑的作用下轉化為氮氣，或水解為羥基、硝基等，以降低污泥降解液作為碳源自身的氨氮含量。
（4）本發明污泥原位碳源化工藝，充分利用污水廠已有的裝置對降解泥渣深度無害化處理，可大幅降低污泥深度處理的設備投資及處理成本，具有顯著的社會(huì )經濟效益。
（發明人：趙建福;蔣悅;王健芳）
