公布日：2022.04.15
申請日：2021.12.23
分類號：B01D36/02(2006.01)I;B01D33/03(2006.01)I;B01D29/03(2006.01)I;B01D33/76(2006.01)I;B02C18/14(2006.01)I
摘要
本發明涉及廢水處理技術領域，且公開了一種工業廢水中固體廢棄物的分離裝置，包括分離箱，所述分離箱底部的內壁固定連接有隔板，所述隔板與分離箱之間連接有分離機構，所述分離箱的上側連接有壓料機構；所述分離機構包括固定連接于分離箱左側內壁的第一分離網板，所述隔板的豎直側壁開設有第一出料孔，所述第一分離網板的一端固定連接于第一出料孔內，所述第一分離網板左端的位置高于右端，所述隔板的豎直側壁固定連接有第二分離網板，所述分離箱左側的箱壁開設有第二出料孔。該工業廢水中固體廢棄物的分離裝置，有效的提高了分離裝置的分離效率和分離效果，有效的提高了分離裝置的功能多樣性。
權利要求書

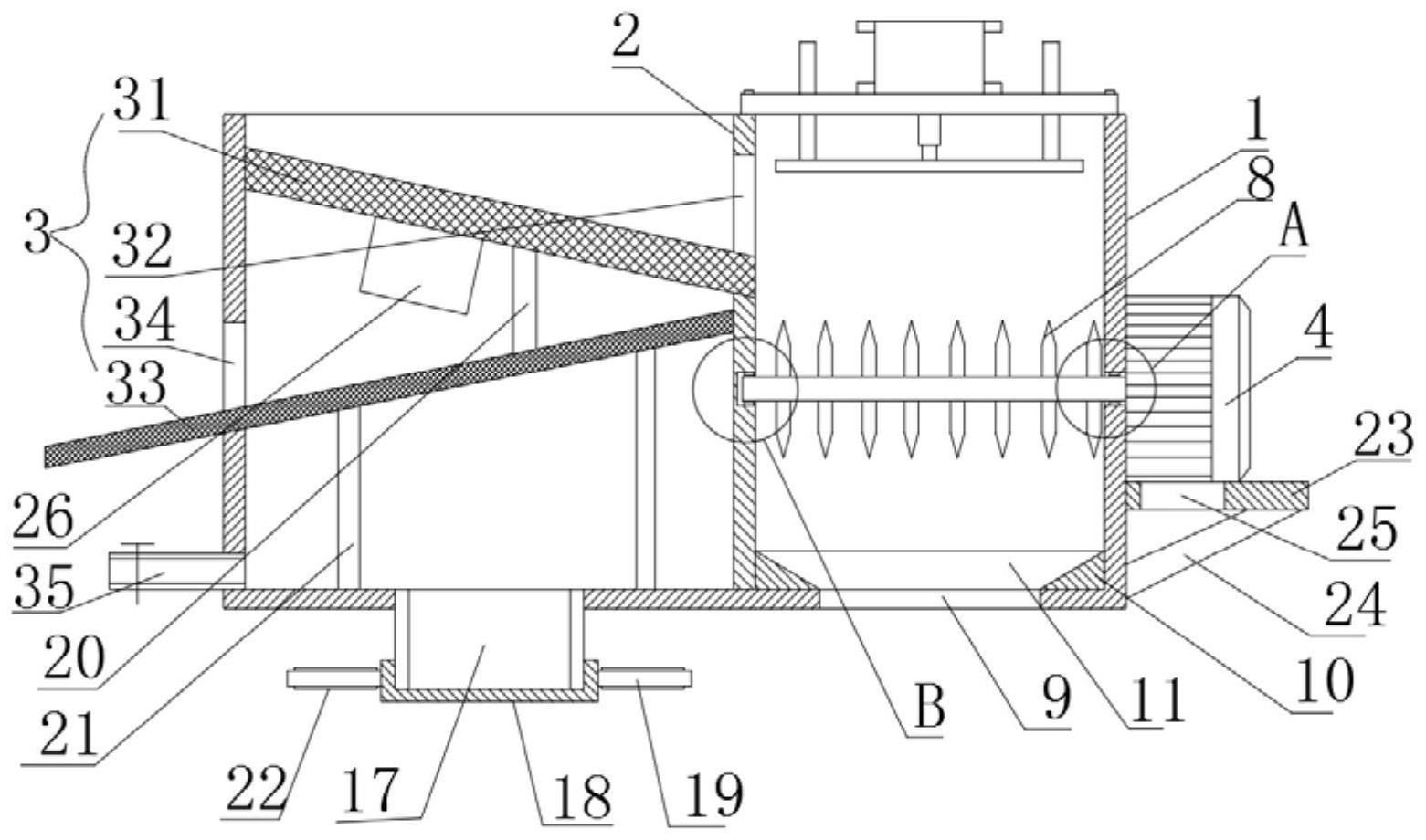

1.一種工業廢水中固體廢棄物的分離裝置，包括分離箱(1)，其特征在于，所述分離箱(1)底部的內壁固定連接有隔板(2)，所述隔板(2)與分離箱(1)之間連接有分離機構(3)，所述分離箱(1)的上側連接有壓料機構；所述分離機構(3)包括固定連接于分離箱(1)左側內壁的第一分離網板(31)，所述隔板(2)的豎直側壁開設有第一出料孔(32)，所述第一分離網板(31)的一端固定連接于第一出料孔(32)內，所述第一分離網板(31)左端的位置高于右端，所述隔板(2)的豎直側壁固定連接有第二分離網板(33)，所述分離箱(1)左側的箱壁開設有第二出料孔(34)，所述第二分離網板(33)的下端固定連接于第二出料孔(34)內，所述第二分離網板(33)的左端低于右端，所述分離箱(1)左側的箱壁固定連通有排水管(35)，所述排水管(35)位于第二分離網板(33)的下方。
2.根據權利要求1所述的一種工業廢水中固體廢棄物的分離裝置，其特征在于：所述分離箱(1)右側的外壁固定連接有電機(4)，所述電機(4)的輸出軸固定連接有轉動軸(5)，所述分離箱(1)右側的箱壁開設有軸孔(6)，所述轉動軸(5)通過軸孔(6)貫穿分離箱(1)的箱壁，所述隔板(2)的右側開設有轉動槽(7)，所述轉動軸(5)通過軸承與軸孔(6)的孔壁和轉動槽(7)的槽壁轉動連接，所述轉動軸(5)的軸壁均勻固定連接有多個粉碎刀(8)，所述粉碎刀(8)位于第一出料孔(32)的下方，所述分離箱(1)的底部開設有排料孔(9)，所述排料孔(9)位于隔板(2)的右側。
3.根據權利要求2所述的一種工業廢水中固體廢棄物的分離裝置，其特征在于：所述分離箱(1)的底部固定連接有導料板(10)，所述導料板(10)的上側開設有錐形孔(11)，所述錐形孔(11)下側的孔徑小于上側的孔徑，所述錐形孔(11)位于排料孔(9)的正上方。
4.根據權利要求3所述的一種工業廢水中固體廢棄物的分離裝置，其特征在于：所述壓料機構包括固定連接于分離箱(1)上側的安裝板(12)，所述安裝板(12)位于隔板(2)的右側，所述安裝板(12)上固定安裝有液壓缸(13)，所述液壓缸(13)的輸出端固定連接有壓料板(14)，所述壓料板(14)的上側對稱固定連接有兩個導向桿(15)，所述安裝板(12)的下側對稱開設有兩個導向孔(16)，兩個所述導向桿(15)分別通過兩個導向孔(16)貫穿安裝板(12)。
5.根據權利要求2所述的一種工業廢水中固體廢棄物的分離裝置，其特征在于：所述分離箱(1)的底部固定連通有排污管(17)，所述排污管(17)位于隔板(2)的左側，所述排污管(17)的外壁開設有螺紋，所述排污管(17)的外壁螺紋套設有密封管蓋(18)，所述密封管蓋(18)的外壁對稱固定連接有兩個推動桿(19)。
6.根據權利要求1所述的一種工業廢水中固體廢棄物的分離裝置，其特征在于：所述第一分離網板(31)與第二分離網板(33)之間固定連接有多個第一支撐桿(20)，所述第二分離網板(33)的下側與分離箱(1)的底部之間固定連接有多個第二支撐桿(21)。
7.根據權利要求5所述的一種工業廢水中固體廢棄物的分離裝置，其特征在于：兩個所述推動桿(19)的桿壁均固定連接有橡膠防護套(22)。
8.根據權利要求2所述的一種工業廢水中固體廢棄物的分離裝置，其特征在于：所述分離箱(1)右側的外壁固定連接有托板(23)，所述電機(4)連接于托板(23)上，所述托板(23)與分離箱(1)的外壁之間固定連接有支撐斜板(24)，所述托板(23)的下側開設有散熱孔(25)，所述散熱孔(25)位于電機(4)的下方。
9.根據權利要求1所述的一種工業廢水中固體廢棄物的分離裝置，其特征在于：所述第一分離網板(31)下側的側壁固定連接有振動電機(26)。
10.根據權利要求6所述的一種工業廢水中固體廢棄物的分離裝置，其特征在于：所述第一分離網板(31)的網孔直徑大于第二分離網板(33)的網孔直徑。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種工業廢水中固體廢棄物的分離裝置，具備能夠提高分離效率和分離效果的優點，解決了現有技術中分離裝置分離效率和分離效果較差的問題。
(二)技術方案
本發明提供如下技術方案：一種工業廢水中固體廢棄物的分離裝置，包括分離箱，所述分離箱底部的內壁固定連接有隔板，所述隔板與分離箱之間連接有分離機構，所述分離箱的上側連接有壓料機構；
所述分離機構包括固定連接于分離箱左側內壁的第一分離網板，所述隔板的豎直側壁開設有第一出料孔，所述第一分離網板的一端固定連接于第一出料孔內，所述第一分離網板左端的位置高于右端，所述隔板的豎直側壁固定連接有第二分離網板，所述分離箱左側的箱壁開設有第二出料孔，所述第二分離網板的下端固定連接于第二出料孔內，所述第二分離網板的左端低于右端，所述分離箱左側的箱壁固定連通有排水管，所述排水管位于第二分離網板的下方。
進一步的，所述分離箱右側的外壁固定連接有電機，所述電機的輸出軸固定連接有轉動軸，所述分離箱右側的箱壁開設有軸孔，所述轉動軸通過軸孔貫穿分離箱的箱壁，所述隔板的右側開設有轉動槽，所述轉動軸通過軸承與軸孔的孔壁和轉動槽的槽壁轉動連接，所述轉動軸的軸壁均勻固定連接有多個粉碎刀，所述粉碎刀位于第一出料孔的下方，所述分離箱的底部開設有排料孔，所述排料孔位于隔板的右側。
進一步的，所述分離箱的底部固定連接有導料板，所述導料板的上側開設有錐形孔，所述錐形孔下側的孔徑小于上側的孔徑，所述錐形孔位于排料孔的正上方。
進一步的，所述分離箱的上側固定連接有安裝板，所述安裝板位于隔板的右側，所述安裝板上固定安裝有液壓缸，所述液壓缸的輸出端固定連接有壓料板，所述壓料板的上側對稱固定連接有兩個導向桿，所述安裝板的下側對稱開設有兩個導向孔，兩個所述導向桿分別通過兩個導向孔貫穿安裝板。
進一步的，所述分離箱的底部固定連通有排污管，所述排污管位于隔板的左側，所述排污管的外壁開設有螺紋，所述排污管的外壁螺紋套設有密封管蓋，所述密封管蓋的外壁對稱固定連接有兩個推動桿。
進一步的，所述第一分離網板與第二分離網板之間固定連接有多個第一支撐桿，所述第二分離網板的下側與分離箱的底部之間固定連接有多個第二支撐桿。
進一步的，兩個所述推動桿的桿壁均固定連接有橡膠防護套。
進一步的，所述分離箱右側的外壁固定連接有托板，所述電機連接于托板上，所述托板與分離箱的外壁之間固定連接有支撐斜板，所述托板的下側開設有散熱孔，所述散熱孔位于電機的下方。
進一步的，所述第一分離網板下側的側壁固定連接有振動電機。
進一步的，所述第一分離網板的網孔直徑大于第二分離網板的網孔直徑。
(三)有益效果
與現有技術相比，本發明提供了一種工業廢水中固體廢棄物的分離裝置，具備以下有益效果：
1、該工業廢水中固體廢棄物的分離裝置，通過設置的分離箱、隔板和分離機構，使用時，將工業廢水輸送到第一分離網板上，第一分離網板能夠將工業廢水中較大的固體廢棄物從工業廢水水中分離出來，較大的固體廢棄物順著第一分離網板的上側滑入第一出料孔中，然后通過第一出料孔流動到隔板的右側，經過第一分離網板篩選后的工業廢水落到第二分離網板上進行第二次篩選，第二分離網板能夠將工業廢水中體積較小的固體廢棄物分離出來，經過二次分離后的污水落入分離箱的底部通過排水管排出，本裝置通過對工業污水進行分步分離，能夠降低分離機構一次性承擔較大的負載，有效的提高了分離裝置的分離效率和分離效果。
2、該工業廢水中固體廢棄物的分離裝置，通過設置的電機、轉動軸、軸孔、轉動槽、粉碎刀和排料孔，使用時，控制電機運行，電機的輸出軸帶動轉動軸在軸孔和轉動槽內轉動，轉動軸驅動多個粉碎刀轉動，多個粉碎刀能夠對第一出料孔流出的固體廢棄物進行粉碎，從而能夠體積較大的固體廢棄物粉碎為體積較小的固體廢棄物，從而便于固體廢棄物的后續儲存和處理，有效的提高了分離裝置的功能多樣性。
（發明人：李智;周彪;許林峰）
