公布日：2023.06.23
申請日：2023.02.15
分類號：C02F1/00(2023.01)I;C02F1/44(2023.01)I
摘要
本發明公開了一種印染退漿廢水中液堿回收系統，包括液堿回收組件、原料罐、供料泵、生化中心和回用罐，所述原料罐、清洗罐、供料泵、液堿回收組件、生化中心、回用罐利用化工管道連通，所述液堿回收組件內設有用于密封的密封槽，所述液堿回收組件內設有用于液堿回收的陶瓷膜，所述液堿回收組件內設有固定陶瓷膜安裝位置的套裝組件。本發明克服了現有技術的不足，設計合理，結構緊湊，結構安拆簡單，整體運行簡便，通過對安裝方式的調整，優化整體的過濾方式，提升了過濾的效率，具有較高的社會(huì )使用價值和應用前景。
權利要求書
1.一種印染退漿廢水中液堿回收系統，包括液堿回收組件(1)、原料罐(7)、供料泵(9)、生化中心(10)和回用罐(11)，其特征在于：所述原料罐(7)、清洗罐(8)、供料泵(9)、液堿回收組件(1)、生化中心(10)、回用罐(11)利用化工管道連通，所述液堿回收組件(1)內設有用于密封的密封槽(104)，所述液堿回收組件(1)內設有用于液堿回收的陶瓷膜(6)，所述液堿回收組件(1)內設有固定陶瓷膜(6)安裝位置的套裝組件(4)。
2.根據權利要求1所述的一種印染退漿廢水中液堿回收系統，其特征在于：所述套裝組件(4)包括嵌入密封槽(104)內部的密封環(401)，所述密封環(401)上設有用于套裝陶瓷膜(6)的轉盤(402)，所述轉盤(402)上設有連接套筒(403)，所述密封環(401)上設有拼接塊(404)，所述轉盤(402)上設有套孔(405)，所述套孔(405)內設有調節組件(5)。
3.根據權利要求1所述的一種印染退漿廢水中液堿回收系統，其特征在于：所述液堿回收組件(1)上設有讓拼接塊(404)嵌入其中的拼接箱(3)，所述拼接箱(3)上設有用于固定拼接塊(404)的拼接螺桿(31)。
4.根據權利要求2所述的一種印染退漿廢水中液堿回收系統，其特征在于：所述調節組件(5)包括與套孔(405)套設的擰帽(503)，所述擰帽(503)上設有用于轉動調節的調節螺桿(502)，所述調節螺桿(502)上設有拉接桿(501)。

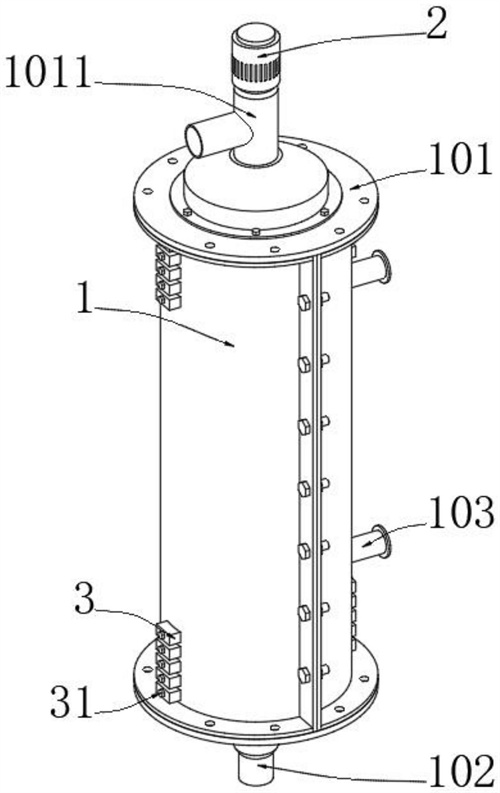

5.根據權利要求1所述的一種印染退漿廢水中液堿回收系統，其特征在于：所述液堿回收組件(1)上設有導入原料液的端頭(101)，所述端頭(101)上設有連通管道的第一連通管(1011)，所述液堿回收組件(1)上設有導出濃縮液的連通件(102)，所述液堿回收組件(1)上設有導出清液的第二連通管(103)，所述端頭(101)上設有帶動套裝組件(4)在液堿回收組件(1)內部轉動的驅動電機(2)。
6.根據權利要求5所述的一種印染退漿廢水中液堿回收系統，其特征在于：所述驅動電機(2)輸出軸上設有傳輸轉動的主軸(21)，所述端頭(101)內設有架設主軸(21)的支撐架(1012)，所述主軸(21)上設有用于拼接套裝組件(4)的連接機構(22)。
7.根據權利要求6所述的一種印染退漿廢水中液堿回收系統，其特征在于：所述連接機構(22)包括與主軸(21)連接的彈簧筒(2201)，所述彈簧筒(2201)上設有插入連接套筒(403)內的連接插桿(2202)，所述連接插桿(2202)上設有擋板(2203)，所述彈簧筒(2201)內設有為擋板(2203)提供平衡的穿桿(2204)，所述擋板(2203)上設有復位彈簧(2205)。
8.一種印染退漿廢水中液堿回收工藝，采用如下權利要求1-7任意一項所述的一種印染退漿廢水液堿回收系統，其特征在于，包括以下步驟：S1：將退漿廢水導入原料罐(7)的內部，通過供料泵(9)將退漿廢水抽取輸送至液堿回收組件(1)的內部進行過濾處理；S2：在退漿廢水進入液堿回收組件(1)內部處理過程中，開啟驅動電機(2)，讓轉盤(402)和陶瓷膜(6)能夠在液堿回收組件(1)的內部勻速旋轉，讓退漿廢水均勻的導入陶瓷膜(6)的內部，利用陶瓷膜(6)的內部結構特點進行過濾處理；S3：清液會(huì )由第二連通管(103)導入至回用罐(11)的內部，過濾之后的濃縮液會(huì )通過連通件(102)排出，根據使用的需求，調整供料泵(9)所連通的閥門通路，讓供料泵(9)能夠對濃縮液進行重復的循環過濾；S4：待充分過濾結束之后，便開啟連通件(102)與原料罐(7)之間管路的連通閥門，讓連通件(102)能夠將濃縮液導入原料罐(7)的內部，再通過管路將處理之后的濃縮液輸送至生化中心(10)進行下一步處理。
發明內容
為了解決上述背景技術中提到的問題，本發明提供一種印染退漿廢水中液堿回收系統及其工藝。
為了實現上述目的，本發明采用了如下技術方案：
一種印染退漿廢水中液堿回收系統，包括液堿回收組件、原料罐、供料泵、生化中心和回用罐，所述原料罐、清洗罐、供料泵、液堿回收組件、生化中心、回用罐利用化工管道連通，所述液堿回收組件內設有用于密封的密封槽，所述液堿回收組件內設有用于液堿回收的陶瓷膜，所述液堿回收組件內設有固定陶瓷膜安裝位置的套裝組件。
優選地，所述套裝組件包括嵌入密封槽內部的密封環，所述密封環上設有用于套裝陶瓷膜的轉盤，所述轉盤上設有連接套筒，所述密封環上設有拼接塊，所述轉盤上設有套孔，所述套孔內設有調節組件。
優選地，所述液堿回收組件上設有讓拼接塊嵌入其中的拼接箱，所述拼接箱上設有用于固定拼接塊的拼接螺桿。
優選地，所述調節組件包括與套孔套設的擰帽，所述擰帽上設有用于轉動調節的調節螺桿，所述調節螺桿上設有拉接桿。
優選地，所述液堿回收組件上設有導入原料液的端頭，所述端頭上設有連通管道的第一連通管，所述液堿回收組件上設有導出濃縮液的連通件，所述液堿回收組件上設有導出清液的第二連通管，所述端頭上設有帶動套裝組件在液堿回收組件內部轉動的驅動電機。
優選地，所述驅動電機輸出軸上設有傳輸轉動的主軸，所述端頭內設有架設主軸的支撐架，所述主軸上設有用于拼接套裝組件的連接機構。
優選地，所述連接機構包括與主軸連接的彈簧筒，所述彈簧筒上設有插入連接套筒內的連接插桿，所述連接插桿上設有擋板，所述彈簧筒內設有為擋板提供平衡的穿桿，所述擋板上設有復位彈簧。
一種印染退漿廢水中液堿回收工藝，包括以下步驟：
S1：將退漿廢水導入原料罐的內部，通過供料泵將退漿廢水抽取輸送至液堿回收組件的內部進行過濾處理；
S2：在退漿廢水進入液堿回收組件內部處理過程中，開啟驅動電機，讓轉盤和陶瓷膜能夠在液堿回收組件的內部勻速旋轉，讓退漿廢水均勻的導入陶瓷膜的內部，利用陶瓷膜的內部結構特點進行過濾處理；
S3：清液會(huì )由第二連通管導入至回用罐的內部，過濾之后的濃縮液會(huì )通過連通件排出，根據使用的需求，調整供料泵所連通的閥門通路，讓供料泵能夠對濃縮液進行重復的循環過濾；
S4：待充分過濾結束之后，便開啟連通件與原料罐之間管路的連通閥門，讓連通件能夠將濃縮液導入原料罐的內部，再通過管路將處理之后的濃縮液輸送至生化中心進行下一步處理。
與現有技術相比，本發明的有益效果是：
1、通過液堿回收組件(1)的設置，利用液堿回收組件(1)、端頭(101)和連通件(102)之間的相互配合，可以便捷的對裝有陶瓷膜(6)的套裝組件(4)進行快速的安裝和拆卸操作，提升了組件拼裝成型的時間，節省了退漿廢水處理所消耗的時間。
2、通過套裝組件(4)的設置，利用密封槽(104)、套裝組件(4)和調節組件(5)之間的相互配合，能夠對不同長度的陶瓷膜(6)進行適配的安裝，可以根據不同的使用需求選擇不同長度的陶瓷膜(6)，方便進行高效的過濾處理。
3、通過驅動電機(2)的設置，利用連接機構(22)與連接套筒(403)之間的相互配合，可以針對不同陶瓷膜(6)拼裝使用的時候，讓驅動電機(2)輸出軸的轉動通過主軸(21)的傳動，以及連接套筒(403)和連接機構(22)之間的拼接處理，讓套裝組件(4)能夠帶動陶瓷膜(6)在液堿回收組件(1)的內部旋轉，利用離心力提升了廢水的過濾效率，讓小分子物質穿透的速率提升。
綜上，本發明克服了現有技術的不足，結構安拆簡單，整體運行簡便，通過對安裝方式的調整，優化整體的過濾方式，提升了過濾的效率，具有較高的社會(huì )使用價值和應用前景。
（發明人：翁紅星;朱巖亮;陳慧）
