公布日：2023.06.23
申請日：2022.12.12
分類號：C02F3/30(2023.01)I
摘要
本發明為一種后置硫自養脫氮一體化生活污水處理設備，由水解酸化區、接觸氧化區、高效沉淀區和后置硫自養脫氮濾池等單元組成，輔以曝氣裝置、MBBR生物填料、硫自養濾池生物填料、濾池承托層以及反洗反吹系統和高效斜管填料等，高效沉淀區進行泥水分離，采用后置硫自養脫氮濾池進行總氮的脫除，無需外加碳源，效率高，節能，環保，本發明具有制作簡單、安裝方便、占地面積��；適合C/N比較低生活污水的處理，脫氮效果穩定，避免脫氮系統對外加碳源的依賴，處理后的污水可以穩定達標排放，也可回用于綠化灌溉等。
權利要求書

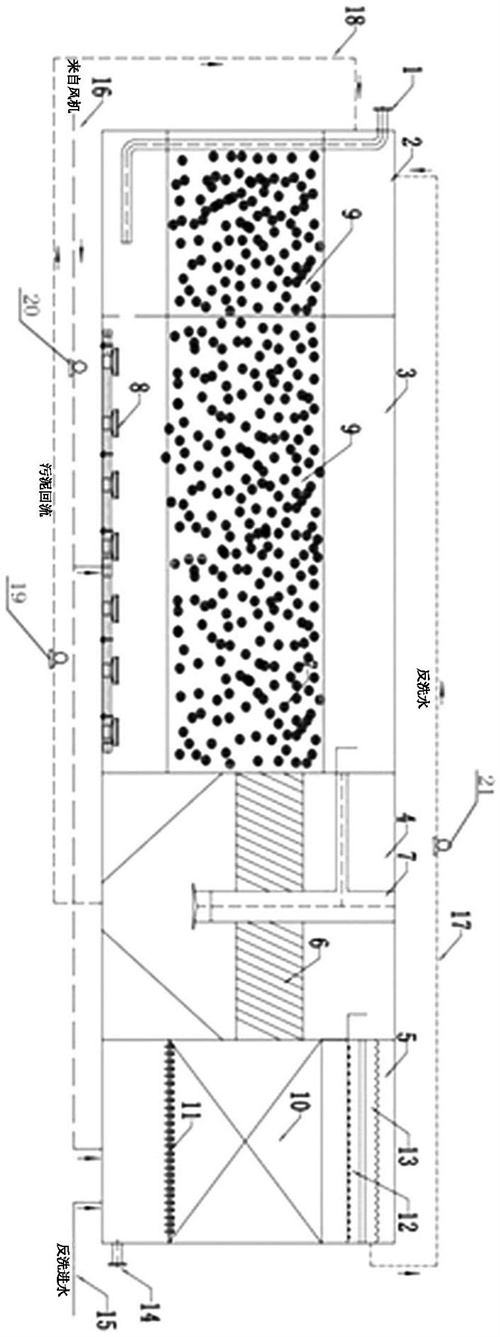

1.一種后置硫自養脫氮一體化生活污水處理設備，包括水解酸化區、接觸氧化區、高效沉淀區和后置硫自養脫氮濾池，污水通過進水口依次經過水解酸化區、接觸氧化區、高效沉淀區和后置硫自養脫氮濾池，水解酸化區和接觸氧化區之間通過隔板隔開，且其底部相通，其特征在于，接觸氧化區的出液口設置在接觸氧化區的右側上部，并與中心導流筒的入液口相連，中心導流筒的出液口豎直向下；高效沉淀區與后置硫自養脫氮濾池之間的入液口設置在高效沉淀區右側上部，入液口與濾池V形布水槽相連；在高效沉淀區底部設有污泥回流管路回連至水解酸化區；在后置硫自養脫氮濾池中，從上至下依次為濾池反洗集水槽、濾池V形布水槽、硫自養濾池生物填料和濾池承托層；在濾池反洗集水槽右側設有回流管路回連至水解酸化區；在后置硫自養脫氮濾池內底部設有反洗水入口和空氣入口，空氣輸送管路分別與接觸氧化區底部的空氣入口和后置硫自養脫氮濾池的空氣入口相連；在水解酸化區、接觸氧化區、高效沉淀區和后置硫自養脫氮濾池內分別填充生物填料。
2.如權利要求1所述的一種后置硫自養脫氮一體化生活污水處理設備，其特征在于，在后置硫自養脫氮濾池下部右側設有出水口。
3.如權利要求1所述的一種后置硫自養脫氮一體化生活污水處理設備，其特征在于，所述高效沉淀區內底部為污泥斗，污泥斗底部為漏斗式排污口，中心導流筒的頂部固定在設備內頂部，中心導流筒筒體豎直向下，且一側開口與接觸氧化區出液口相連，筒體底部開口向下，從接觸氧化區至中心導流筒內物質從污泥斗流出；在高效沉淀區內中部還設有斜管填料。
4.如權利要求1所述的一種后置硫自養脫氮一體化生活污水處理設備，其特征在于，在接觸氧化區內底部設有曝氣裝置。
5.如權利要求1所述的一種后置硫自養脫氮一體化生活污水處理設備，其特征在于，接觸氧化區與高效沉淀區之間、高效沉淀區與后置硫自養脫氮濾池之間分別通過隔板隔開，且其上部分別相通。
6.如權利要求1所述的一種后置硫自養脫氮一體化生活污水處理設備，其特征在于，所述水解酸化區為缺氧區。
發明內容
為了解決上述技術問題，本發明為一種后置硫自養脫氮一體化生活污水處理設備，其技術方案為：包括水解酸化區、接觸氧化區、高效沉淀區和后置硫自養脫氮濾池，污水通過進水口依次經過水解酸化區、接觸氧化區、高效沉淀區和后置硫自養脫氮濾池，水解酸化區和接觸氧化區之間通過隔板隔開，且其底部相通，接觸氧化區的出液口設置在接觸氧化區的右側上部，并與中心導流筒的入液口相連，中心導流筒的出液口豎直向下；高效沉淀區與后置硫自養脫氮濾池之間的入液口設置在高效沉淀區右側上部，入液口與濾池V形布水槽相連；在高效沉淀區底部設有污泥回流管路回連至水解酸化區；在后置硫自養脫氮濾池中，從上至下依次為濾池反洗集水槽、濾池V形布水槽、硫自養濾池生物填料和濾池承托層；在濾池反洗集水槽右側設有回流管路回連至水解酸化區；在后置硫自養脫氮濾池內底部設有反洗水入口和空氣入口，空氣輸送管路分別與接觸氧化區底部的空氣入口和后置硫自養脫氮濾池的空氣入口相連；在水解酸化區、接觸氧化區、高效沉淀區和后置硫自養脫氮濾池內分別填充生物填料。
進一步地，在后置硫自養脫氮濾池下部右側設有出水口。
進一步地，所述高效沉淀區內底部為污泥斗，污泥斗底部為漏斗式排污口，中心導流筒的頂部固定在設備內頂部，中心導流筒筒體豎直向下，且一側開口與接觸氧化區出液口相連，筒體底部開口向下，從接觸氧化區至中心導流筒內物質從污泥斗流出；在高效沉淀區內中部還設有斜管填料。
進一步地，在接觸氧化區內底部設有曝氣裝置。
進一步地，接觸氧化區與高效沉淀區之間、高效沉淀區與后置硫自養脫氮濾池之間分別通過隔板隔開，且其上部分別相通。
進一步地，所述水解酸化區為缺氧區。
本發明的有益效果為：本發明為一種后置硫自養脫氮一體化生活污水處理設備，由水解酸化區、接觸氧化區、高效沉淀區和后置硫自養脫氮濾池等單元組成，輔以曝氣裝置、MBBR生物填料、硫自養濾池生物填料、濾池承托層以及反洗反吹系統和高效斜管填料等，高效沉淀區進行泥水分離，采用后置硫自養脫氮濾池進行總氮的脫除，無需外加碳源，效率高，節能，環保，本發明具有制作簡單、安裝方便、占地面積��；適合C/N比較低生活污水的處理，脫氮效果穩定，避免脫氮系統對外加碳源的依賴，處理后的污水可以穩定達標排放，也可回用于綠化灌溉等。
（發明人：周磊;呂海東）
