公布日：2023.04.28
申請日：2023.03.14
分類號：C02F1/28(2023.01)I;C02F1/66(2023.01)I;C02F101/14(2006.01)N;C02F101/10(2006.01)N
摘要
本發明公開了一種均相連續吸附污水處理工藝及系統，該工藝包括如下步驟：待處理的水進入到前置反應器中進行一級處理，一級處理過程中不加入新的吸附劑；經一級處理的水進入到后置反應器中進行二級處理，二級處理過程中不斷向反應單元中加入新的吸附劑；外排前置反應器中的吸附劑；周期性自動倒換前置反應器和后置反應器，使之前的前置反應器變?yōu)楹笾梅磻�，使之前的后置反應器變�(yōu)榍爸梅磻�；重復一級處理、二級處理、外排前置反應器中的吸附劑并進行周期性倒換。兩個反應器是串聯形式，可實現均相吸附條件下的連續運行；兩個反應器中的新舊吸附劑并不相混，而是分步達到吸附飽和，分批進行再生，從而降低再生頻次和再生成本。
權利要求書
1.一種均相連續吸附污水處理工藝，其特征在于，包括如下步驟：待處理的水進入到前置反應器中進行一級處理；一級處理過程中，待處理的水進入到反應單元并與反應單元內舊的吸附劑混合進行吸附反應，一級處理過程中不向反應單元中加入新的吸附劑；反應單元的出水進入到回收單元，回收單元捕捉隨水而來的舊吸附劑并使舊吸附劑隨部分水回流至反應單元；經一級處理的水進入到后置反應器中進行二級處理；二級處理過程中，不斷向反應單元中加入新的吸附劑，經一級處理的水進入到反應單元并與反應單元內的新吸附劑混合進行吸附反應；反應單元的出水進入到回收單元，回收單元捕捉隨水而來的新吸附劑并使新吸附劑隨部分水回流至反應單元；將前置反應單元中吸附飽和舊吸附劑外排；周期性自動倒換前置反應器和后置反應器，使之前的前置反應器變?yōu)楹笾梅磻�，使之前的后置反應器變�(yōu)榍爸梅磻�；不斷重復一級處理、二級處理、吸附劑外排和周期性倒換。
2.根據權利要求1所述的均相連續吸附污水處理工藝，其特征在于，所述污水處理工藝還包括如下步驟：前置反應器的回收單元的出水流入到中間水池進行緩沖和中轉；中間水池的水被提升送入到后置反應器的反應單元中進行二級處理。
3.根據權利要求1所述的均相連續吸附污水處理工藝，其特征在于，所述污水處理工藝還包括如下步驟：后置反應器的反應單元中添加的新吸附劑的總量與前置反應器的反應單元中的舊吸附劑的總量相等時，停止向后置反應器的反應單元添加新吸附劑，然后將前置反應器的反應單元中的舊吸附劑排出；隨后進行前置反應器和后置反應器的倒換。
4.根據權利要求1所述的均相連續吸附污水處理工藝，其特征在于，所述污水處理工藝還包括如下步驟：待處理的水與反應單元內的舊吸附劑充分混合進行吸附反應的過程中，實時調節該反應單元內液體的pH值，并使pH值保持在有利于吸附反應的范圍。
5.根據權利要求1所述的均相連續吸附污水處理工藝，其特征在于，所述污水處理工藝還包括如下步驟：向后置反應器的反應單元中加入新的吸附劑的過程中，實時調節該反應單元內液體的pH值，并使pH值保持在有利于吸附反應的范圍。
6.一種均相連續吸附污水處理系統，其特征在于，包括前置反應器和后置反應器；所述前置反應器包括第一反應單元和第一回收單元，所述第一反應單元與所述第一回收單元通過管路連接，所述第一回收單元的回流口與所述第一反應單元通過管路連接以使所述第一回收單元捕捉的吸附劑回流至所述第一反應單元；所述后置反應器包括第二反應單元和第二回收單元，所述第二反應單元與所述第二回收單元通過管路連接，所述第二回收單元的回流口與所述第二反應單元通過管路連接以使所述第二回收單元捕捉的吸附劑回流至所述第二反應單元；兩個反應單元各通過帶閥門的管路與進水單元連接；所述第一回收單元通過帶有閥門的管路與所述第二反應單元連接，所述第二回收單元通過帶有閥門的管路與所述第一反應單元連接；兩個回收單元各通過帶閥門的管路與出水單元連接；兩個反應單元分別設有帶有閥門的用于外排吸附劑的管路。
7.根據權利要求6所述的均相連續吸附污水處理系統，其特征在于，所述污水處理系統還包括投放單元，所述投放單元通過兩個帶有閥門的管路分別與兩個反應單元相連接。
8.根據權利要求6所述的均相連續吸附污水處理系統，其特征在于，所述污水處理系統還包括pH調節單元，所述pH調節單元通過兩個帶有閥門的管路分別與兩個反應單元相連接。
9.根據權利要求6所述的均相連續吸附污水處理系統，其特征在于，所述污水處理系統還包括中間水池，所述中間水池串接在所述第一回收單元與所述第二反應單元相連接的管路上，且串接在所述第二回收單元與所述第一反應單元相連接的管路上，這兩條管路在流入和流出所述中間水池的管段上均設有閥門。
10.根據權利要求6所述的均相連續吸附污水處理系統，其特征在于，兩個反應單元分別通過帶有閥門的管路與暫存單元連接。
發明內容
為此，本發明提供一種均相連續吸附污水處理工藝及系統，該工藝在前后反應器串聯運行條件下，實現了吸附系統的連續運行，在保證出水達標的前提下，增加吸附劑在連續運行過程中的最大吸附量，提高吸附劑的使用效率，并延長再生周期，從而解決背景技術中的相關技術問題。
為了實現上述目的，本發明提供如下技術方案：
本發明的第一方面提供了一種均相連續吸附污水處理工藝，包括如下步驟：
待處理的水進入到前置反應器中進行一級處理；一級處理過程中，待處理的水進入到反應單元并與反應單元內舊的吸附劑充分混合進行吸附反應，一級處理過程中不向反應單元(前置反應器)中加入新的吸附劑；反應單元的出水進入到回收單元，回收單元捕捉隨水而來的舊吸附劑并使舊吸附劑隨部分水回流至反應單元；
經一級處理的水進入到后置反應器中進行二級處理；二級處理過程中，不斷向反應單元(后置反應器)中加入新的吸附劑，經一級處理的水進入到反應單元并與反應單元內的新吸附劑充分混合進行吸附反應；反應單元的出水進入到回收單元，回收單元捕捉隨水而來的新吸附劑并使新吸附劑隨部分水回流至反應單元；
將前置反應單元中吸附飽和舊吸附劑外排；
周期性自動倒換前置反應器和后置反應器，使之前的前置反應器變?yōu)楹笾梅磻�，使之前的后置反應器變�(yōu)榍爸梅磻鳎?/span>
不斷重復一級處理、二級處理、吸附劑外排和周期性倒換。
進一步地，所述污水處理工藝還包括如下步驟：
前置反應器的回收單元的出水流入到中間水池進行緩沖和中轉；
中間水池的水被提升送入到后置反應器的反應單元中進行二級處理。
進一步地，所述污水處理工藝還包括如下步驟：
后置反應器的反應單元中添加的新吸附劑的總量與前置反應器的反應單元中的舊吸附劑的總量相等時，停止向后置反應器的反應單元添加新吸附劑，然后將前置反應器的反應單元中的舊吸附劑排出；隨后進行前置反應器和后置反應器的倒換。
進一步地，所述污水處理工藝還包括如下步驟：
待處理的水與前置反應器內的舊吸附劑充分混合進行吸附反應的過程中，實時調節該反應單元內液體的pH值，并使pH值保持在有利于吸附反應的范圍。
進一步地，所述污水處理工藝還包括如下步驟：
向后置反應器的反應單元中加入新的吸附劑的過程中，實時調節該反應單元內液體的pH值，并使pH值保持在有利于吸附反應的范圍。

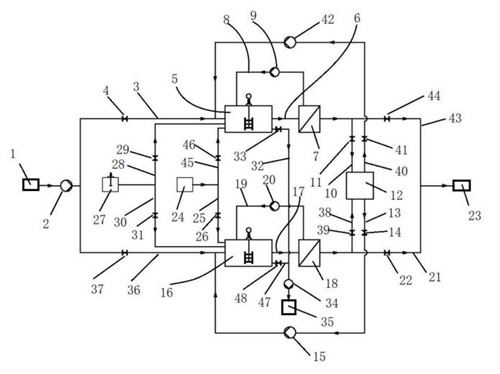

本發明的第二方面提供了一種均相連續吸附污水處理系統，包括前置反應器和后置反應器；
所述前置反應器包括第一反應單元和第一回收單元，所述第一反應單元與所述第一回收單元通過管路連接，所述第一回收單元的回流口與所述第一反應單元通過管路連接以使所述第一回收單元捕捉的吸附劑回流至所述第一反應單元；
所述后置反應器包括第二反應單元和第二回收單元，所述第二反應單元與所述第二回收單元通過管路連接，所述第二回收單元的回流口與所述第二反應單元通過管路連接以使所述第二回收單元捕捉的吸附劑回流至所述第二反應單元；
兩個反應單元各通過帶閥門的管路與進水單元連接；所述第一回收單元通過帶有閥門的管路與所述第二反應單元連接，所述第二回收單元通過帶有閥門的管路與所述第一反應單元連接；兩個回收單元各通過帶閥門的管路與出水單元連接。
進一步地，所述污水處理系統還包括投放單元，所述投放單元通過兩個帶有閥門的管路分別與兩個反應單元相連接。
進一步地，所述污水處理系統還包括pH調節單元，所述pH調節單元通過兩個帶有閥門的管路分別與兩個反應單元相連接。
進一步地，所述污水處理系統還包括中間水池，所述中間水池串接在所述第一回收單元與所述第二反應單元相連接的管路上，且串接在所述第二回收單元與所述第一反應單元相連接的管路上，這兩條管路在流入和流出所述中間水池的管段上均設有閥門。
進一步地，兩個反應單元分別通過帶有閥門的管路與暫存單元連接。
本發明具有如下優點：
通過創(chuàng )新的工藝設計，將待處理廢水依次通過前置和后置兩個串聯的反應器進行吸附處理，前后兩個反應器可根據吸附劑停留時間進行周期性(周期可調)倒換，一方面使新鮮吸附劑總是添加到后置反應器中用來保證出水達標，同時也保證了吸附劑的吸附容量在前置反應器中得到最大化利用，從而減少了吸附劑的再生頻次，降低了再生成本。
（發明人：張桐;李雅;陶莉;劉晨明）
