公布日：2022.05.06
申請日：2022.01.28
分類號：C02F11/121(2019.01)I;C02F11/122(2019.01)I
摘要
本發明公開了一種生物質濾料多級擠碾式城市污泥脫水機，屬于污泥脫水機技術領域，將需要進行脫水的污泥導入至進料筒內，并啟動驅動電機，通過驅動電機的轉動可帶動端螺旋桿、連接桿、第一錐齒輪和螺旋傳送桿轉動，通過第一錐齒輪帶動第二錐齒輪轉動，并通過第二錐齒輪帶動連接轉軸轉動，通過連接轉軸帶動聯動轉桿轉動，通過聯動轉桿帶動攪拌葉轉動，通過攪拌葉進行攪拌污泥防止堵塞，污泥進入至傳送筒內的時候通過螺旋傳送桿進行傳動運輸并在運輸的過程中附在污泥表面的污水在重力下通過底過濾網落在初級篩選網上。
權利要求書

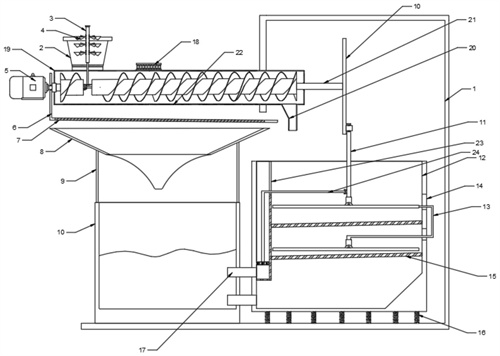

1.一種生物質濾料多級擠碾式城市污泥脫水機，其特征在于：包括支撐架板(1)，所述支撐架板(1)的頂端部處安裝有傳送筒(19)，所述傳送筒(19)的內部設有螺旋傳送桿組件，所述傳送筒(19)的頂端部處連通有進料筒(2)，且所述進料筒(2)內設有污泥防堵塞組件，該污泥防堵塞組件與所述螺旋傳送桿組件之間設有錐齒輪傳動組件，所述傳送筒(19)的一端中部安裝有驅動電機(5)，且所述驅動電機(5)的輸出端貫穿所述傳送筒(19)與所述螺旋傳送桿組件的端部固定，所述驅動電機(5)的輸出端還安裝有位于傳送筒(19)下方的L型初級過程網組件，所述支撐架板(1)的內底部處通過輔震彈簧(16)安裝有污泥擠壓倉(12)，所述螺旋傳送桿組件的另一端貫穿所述傳送筒(19)安裝傳動盤組件，所述污泥擠壓倉(12)的內部等間距設有傾斜網(15)，且所述污泥擠壓倉(12)的內壁處設有側過濾網(23)，所述側過濾網(23)與傾斜網(15)之間固定，所述傳動盤組件的端部鉸接有擠壓板組件，且傳動盤組件的側端部安裝有防堵塞組件，所述支撐架板(1)的內底部的一端處設有污水回收組件，所述傳送筒(19)的底部設有底過濾網(22)。
2.根據權利要求1所述的一種生物質濾料多級擠碾式城市污泥脫水機，其特征在于：所述螺旋傳送桿組件包括螺旋傳送桿(25)、端螺旋桿(31)和連接桿(30)，所述驅動電機(5)的輸出端貫穿所述傳送筒(19)安裝有端螺旋桿(31)，所述端螺旋桿(31)的端中部處安裝有連接桿(30)，所述連接桿(30)的另一端安裝有螺旋傳送桿(25)。
3.根據權利要求2所述的一種生物質濾料多級擠碾式城市污泥脫水機，其特征在于：包括污泥防堵塞組件包括攪拌葉(4)和聯動轉桿(3)，所述進料筒(2)的內壁底部處設有固定架，該固定架的中部處通過軸承安裝有聯動轉桿(3)，所述聯動轉桿(3)的外側等間距安裝有攪拌葉(4)；所述錐齒輪傳動組件包括連接轉軸(28)、第一錐齒輪(27)和第二錐齒輪(29)，所述連接桿(30)的外側安裝有第一錐齒輪(27)，所述聯動轉桿(3)的底部安裝有連接轉軸(28)，所述連接轉軸(28)的底部安裝有第二錐齒輪(29)，所述第二錐齒輪(29)與第一錐齒輪(27)之間相互嚙合。
4.根據權利要求3所述的一種生物質濾料多級擠碾式城市污泥脫水機，其特征在于：L型初級過程網組件包括L型連接板(6)和初級篩選網(7)，所述驅動電機(5)的輸出端外側通過軸承安裝有L型連接板(6)，所述L型連接板(6)的側部設有傾斜向下的初級篩選網(7)，所述傳送筒(19)的底端部連通有污泥下料管(20)，且所述污泥下料管(20)位于所述污泥擠壓倉(12)的上方。
5.根據權利要求4所述的一種生物質濾料多級擠碾式城市污泥脫水機，其特征在于：所述傳動盤組件包括連接轉桿(21)、蓄水池(10)和鉸接連桿(11)，所述螺旋傳送桿(25)的一端中部處貫穿所述傳送筒(19)安裝有連接轉桿(21)，且所述連接轉桿(21)與所述傳送筒(19)之間通過軸承連接，所述連接轉桿(21)的端部處安裝有蓄水池(10)，所述蓄水池(10)的一側邊部處鉸接有鉸接連桿(11)，所述鉸接連桿(11)的底部鉸接有擠壓板組件。
6.根據權利要求5所述的一種生物質濾料多級擠碾式城市污泥脫水機，其特征在于：擠壓板組件包括兩組上鉸接擠壓板(34)、U型架(13)、限位槽(14)和連接軸承(26)，所述鉸接連桿(11)的外側底部處安裝有連接軸承(26)，且所述連接軸承(26)的外側鉸接有第一組上鉸接擠壓板(34)，所述污泥擠壓倉(12)的一側開設有兩組限位槽(14)，第一組上鉸接擠壓板(34)的一側安裝有貫穿限位槽(14)的U型架(13)，且U型架(13)的端部安裝有另一組連接軸承(26)，連接軸承(26)的底部鉸接有另一組下鉸接擠壓板(33)。
7.根據權利要求6所述的一種生物質濾料多級擠碾式城市污泥脫水機，其特征在于：防堵塞組件包括L型側連接桿(24)、上固定板(35)、外緩沖筒(37)、壓縮彈簧(39)、內緩沖筒(38)和限位塊(32)，所述鉸接連桿(11)的外側底部處通過軸承安裝有L型側連接桿(24)，且所述L型側連接桿(24)貫穿所述側過濾網(23)安裝有上固定板(35)，所述上固定板(35)的底部等間距安裝有外緩沖筒(37)，所述外緩沖筒(37)的內頂部處安裝有壓縮彈簧(39)，所述壓縮彈簧(39)的底部安裝有內緩沖筒(38)，所述內緩沖筒(38)套設在所述外緩沖筒(37)的外側，所述內緩沖筒(38)的底部安裝有下固定板(36)，所述下固定板(36)的頂部安裝有限位塊(32)。
8.根據權利要求7所述的一種生物質濾料多級擠碾式城市污泥脫水機，其特征在于：所述污水回收組件包括導水罩(8)、支撐桿(9)、蓄水池(10)和出水管(17)，所述出水管(17)設有兩組，一組與污泥擠壓倉(12)的底部連通，另一組出水管(17)與側過濾網(23)和污泥擠壓倉(12)內壁個構成的條型槽連通，所述支撐架板(1)的內底部處安裝有蓄水池(10)，所述蓄水池(10)與出水管(17)連通，所述蓄水池(10)的頂部安裝有支撐桿(9)，所述支撐桿(9)的頂部安裝有導水罩(8)，所述傳送筒(19)的頂部一側安裝有震動電機(18)。
9.根據權利要求8所述的一種生物質濾料多級擠碾式城市污泥脫水機，其特征在于：該城市污泥脫水機還包括如下使用方法：步驟1：將需要進行脫水的污泥導入至進料筒(2)內，并啟動驅動電機(5)；步驟2：通過驅動電機(5)的轉動可帶動端螺旋桿(31)、連接桿(30)、第一錐齒輪(27)和螺旋傳送桿(25)轉動；步驟3：通過第一錐齒輪(27)帶動第二錐齒輪(29)轉動，并通過第二錐齒輪(29)帶動連接轉軸(28)轉動，通過連接轉軸(28)帶動聯動轉桿(3)轉動，通過聯動轉桿(3)帶動攪拌葉(4)轉動，通過攪拌葉(4)進行攪拌污泥防止堵塞；步驟4：污泥進入至傳送筒(19)內的時候通過螺旋傳送桿(25)進行傳動運輸并在運輸的過程中附在污泥表面的污水在重力下通過底過濾網(22)落在初級篩選網(7)上，并通過初級篩選網(7)和導水罩(8)落在蓄水池(10)內；步驟4：一些通過底過濾網(22)的污泥在傾斜的初級篩選網(7)上滾落至污泥擠壓倉(12)內；步驟5：在驅動驅動電機(5)的時候還會(huì )同步帶動連接轉桿(21)轉動，使其連接轉桿(21)帶動蓄水池(10)轉動，通過蓄水池(10)帶動鉸接連桿(11)運動；步驟6：通過鉸接連桿(11)帶動上鉸接擠壓板(34)晃動式的上下運動對位于傾斜網(15)上的污泥進行擠壓；步驟7：擠壓后的污泥通過傾斜網(15)和側過濾網(23)進入至出水管(17)，再通過出水管(17)進入至蓄水池(10)內；步驟8：在鉸接連桿(11)運動的時候還會(huì )帶動L型側連接桿(24)在側過濾網(23)內上下運動，進而調節上固定板(35)和限位塊(32)上下運動進行清理側過濾網(23)防堵塞。
發明內容
本發明的主要目的是為了提供一種生物質濾料多級擠碾式城市污泥脫水機，將需要進行脫水的污泥導入至進料筒內，并啟動驅動電機，通過驅動電機的轉動可帶動端螺旋桿、連接桿、第一錐齒輪和螺旋傳送桿轉動，通過第一錐齒輪帶動第二錐齒輪轉動，并通過第二錐齒輪帶動連接轉軸轉動，通過連接轉軸帶動聯動轉桿轉動，通過聯動轉桿帶動攪拌葉轉動，通過攪拌葉進行攪拌污泥防止堵塞，污泥進入至傳送筒內的時候通過螺旋傳送桿進行傳動運輸并在運輸的過程中附在污泥表面的污水在重力下通過底過濾網落在初級篩選網上，并通過初級篩選網和導水罩落在蓄水池內，一些通過底過濾網的污泥在傾斜的初級篩選網上滾落至污泥擠壓倉內，在驅動驅動電機的時候還會(huì )同步帶動連接轉桿轉動，使其連接轉桿帶動蓄水池轉動，通過蓄水池帶動鉸接連桿運動，通過鉸接連桿帶動上鉸接擠壓板晃動式的上下運動對位于傾斜網上的污泥進行擠壓，擠壓后的污泥通過傾斜網和側過濾網進入至出水管，再通過出水管進入至蓄水池內，在鉸接連桿運動的時候還會(huì )帶動L型側連接桿在側過濾網內上下運動，進而調節上固定板和限位塊上下運動進行清理側過濾網防堵塞。
本發明的目的可以通過采用如下技術方案達到：
一種生物質濾料多級擠碾式城市污泥脫水機，包括支撐架板，所述支撐架板的頂端部處安裝有傳送筒，所述傳送筒的內部設有螺旋傳送桿組件，所述傳送筒的頂端部處連通有進料筒，且所述進料筒內設有污泥防堵塞組件，該污泥防堵塞組件與所述螺旋傳送桿組件之間設有錐齒輪傳動組件，所述傳送筒的一端中部安裝有驅動電機，且所述驅動電機的輸出端貫穿所述傳送筒與所述螺旋傳送桿組件的端部固定，所述驅動電機的輸出端還安裝有位于傳送筒下方的L型初級過程網組件，所述支撐架板的內底部處通過輔震彈簧安裝有污泥擠壓倉，所述螺旋傳送桿組件的另一端貫穿所述傳送筒安裝傳動盤組件，所述污泥擠壓倉的內部等間距設有傾斜網，且所述污泥擠壓倉的內壁處設有側過濾網，所述側過濾網與傾斜網之間固定，所述傳動盤組件的端部鉸接有擠壓板組件，且傳動盤組件的側端部安裝有防堵塞組件，所述支撐架板的內底部的一端處設有污水回收組件，所述傳送筒的底部設有底過濾網。
優選的，所述螺旋傳送桿組件包括螺旋傳送桿、端螺旋桿和連接桿，所述驅動電機的輸出端貫穿所述傳送筒安裝有端螺旋桿，所述端螺旋桿的端中部處安裝有連接桿，所述連接桿的另一端安裝有螺旋傳送桿。
優選的，包括污泥防堵塞組件包括攪拌葉和聯動轉桿，所述進料筒的內壁底部處設有固定架，該固定架的中部處通過軸承安裝有聯動轉桿，所述聯動轉桿的外側等間距安裝有攪拌葉；
所述錐齒輪傳動組件包括連接轉軸、第一錐齒輪和第二錐齒輪，所述連接桿的外側安裝有第一錐齒輪，所述聯動轉桿的底部安裝有連接轉軸，所述連接轉軸的底部安裝有第二錐齒輪，所述第二錐齒輪與第一錐齒輪之間相互嚙合。
優選的，L型初級過程網組件包括L型連接板和初級篩選網，所述驅動電機的輸出端外側通過軸承安裝有L型連接板，所述L型連接板的側部設有傾斜向下的初級篩選網，所述傳送筒的底端部連通有污泥下料管，且所述污泥下料管位于所述污泥擠壓倉的上方。
優選的，所述傳動盤組件包括連接轉桿、蓄水池和鉸接連桿，所述螺旋傳送桿的一端中部處貫穿所述傳送筒安裝有連接轉桿，且所述連接轉桿與所述傳送筒之間通過軸承連接，所述連接轉桿的端部處安裝有蓄水池，所述蓄水池的一側邊部處鉸接有鉸接連桿，所述鉸接連桿的底部鉸接有擠壓板組件。
優選的，擠壓板組件包括兩組上鉸接擠壓板、U型架、限位槽和連接軸承，所述鉸接連桿的外側底部處安裝有連接軸承，且所述連接軸承的外側鉸接有第一組上鉸接擠壓板，所述污泥擠壓倉的一側開設有兩組限位槽，第一組上鉸接擠壓板的一側安裝有貫穿限位槽的U型架，且U型架的端部安裝有另一組連接軸承，連接軸承的底部鉸接有另一組下鉸接擠壓板。
優選的，防堵塞組件包括L型側連接桿、上固定板、外緩沖筒、壓縮彈簧、內緩沖筒和限位塊，所述鉸接連桿的外側底部處通過軸承安裝有L型側連接桿，且所述L型側連接桿貫穿所述側過濾網安裝有上固定板，所述上固定板的底部等間距安裝有外緩沖筒，所述外緩沖筒的內頂部處安裝有壓縮彈簧，所述壓縮彈簧的底部安裝有內緩沖筒，所述內緩沖筒套設在所述外緩沖筒的外側，所述內緩沖筒的底部安裝有下固定板，所述下固定板的頂部安裝有限位塊。
優選的，所述污水回收組件包括導水罩、支撐桿、蓄水池和出水管，所述出水管設有兩組，一組與污泥擠壓倉的底部連通，另一組出水管與側過濾網和污泥擠壓倉內壁個構成的條型槽連通，所述支撐架板的內底部處安裝有蓄水池，所述蓄水池與出水管連通，所述蓄水池的頂部安裝有支撐桿，所述支撐桿的頂部安裝有導水罩，所述傳送筒的頂部一側安裝有震動電機。
該城市污泥脫水機還包括如下使用方法：
步驟1：將需要進行脫水的污泥導入至進料筒內，并啟動驅動電機；
步驟2：通過驅動電機的轉動可帶動端螺旋桿、連接桿、第一錐齒輪和螺旋傳送桿轉動；
步驟3：通過第一錐齒輪帶動第二錐齒輪轉動，并通過第二錐齒輪帶動連接轉軸轉動，通過連接轉軸帶動聯動轉桿轉動，通過聯動轉桿帶動攪拌葉轉動，通過攪拌葉進行攪拌污泥防止堵塞；
步驟4：污泥進入至傳送筒內的時候通過螺旋傳送桿進行傳動運輸并在運輸的過程中附在污泥表面的污水在重力下通過底過濾網落在初級篩選網上，并通過初級篩選網和導水罩落在蓄水池內；
步驟5：一些通過底過濾網的污泥在傾斜的初級篩選網上滾落至污泥擠壓倉內；
步驟6：在驅動驅動電機的時候還會(huì )同步帶動連接轉桿轉動，使其連接轉桿帶動蓄水池轉動，通過蓄水池帶動鉸接連桿運動；
步驟7：通過鉸接連桿帶動上鉸接擠壓板晃動式的上下運動對位于傾斜網上的污泥進行擠壓；
步驟8：擠壓后的污泥通過傾斜網和側過濾網進入至出水管，再通過出水管進入至蓄水池內；
步驟9：在鉸接連桿運動的時候還會(huì )帶動L型側連接桿在側過濾網內上下運動，進而調節上固定板和限位塊上下運動進行清理側過濾網防堵塞。
本發明的有益技術效果：
本發明提供的一種生物質濾料多級擠碾式城市污泥脫水機，將需要進行脫水的污泥導入至進料筒內，并啟動驅動電機，通過驅動電機的轉動可帶動端螺旋桿、連接桿、第一錐齒輪和螺旋傳送桿轉動，通過第一錐齒輪帶動第二錐齒輪轉動，并通過第二錐齒輪帶動連接轉軸轉動，通過連接轉軸帶動聯動轉桿轉動，通過聯動轉桿帶動攪拌葉轉動，通過攪拌葉進行攪拌污泥防止堵塞，污泥進入至傳送筒內的時候通過螺旋傳送桿進行傳動運輸并在運輸的過程中附在污泥表面的污水在重力下通過底過濾網落在初級篩選網上，并通過初級篩選網和導水罩落在蓄水池內，一些通過底過濾網的污泥在傾斜的初級篩選網上滾落至污泥擠壓倉內，在驅動驅動電機的時候還會(huì )同步帶動連接轉桿轉動，使其連接轉桿帶動蓄水池轉動，通過蓄水池帶動鉸接連桿運動，通過鉸接連桿帶動上鉸接擠壓板晃動式的上下運動對位于傾斜網上的污泥進行擠壓，擠壓后的污泥通過傾斜網和側過濾網進入至出水管，再通過出水管進入至蓄水池內，在鉸接連桿運動的時候還會(huì )帶動L型側連接桿在側過濾網內上下運動，進而調節上固定板和限位塊上下運動進行清理側過濾網防堵塞。
（發明人：袁廣權）
