公布日：2022.04.12
申請日：2021.05.28
分類號：C02F1/16(2006.01)I;C02F1/04(2006.01)I;C02F103/18(2006.01)N
摘要
本發明提供一種脫硫廢水處理系統和濕法脫硫系統，其中，所述脫硫廢水處理系統包括：蒸發塔；供水管，所述供水管包括第一供水管和第二供水管；所述第一供水管的第一端和所述第二供水管的第一端均與所述濕法脫硫系統的廢水排水管連通；雙流體霧化器，所述雙流體霧化器包括第一進水端和第一噴嘴，所述第一進水端與所述第一供水管的第二端連通，所述第一噴嘴位于所述蒸發塔內；旋轉霧化器，所述旋轉霧化器包括第二進水端和第二噴嘴，所述第二進水端與所述第二供水管的第二端連通，所述第二噴嘴位于所述蒸發塔內。本發明解決了脫硫廢水處理系統的可靠性較差的問題。
權利要求書
1.一種脫硫廢水處理系統，應用于濕法脫硫系統，其特征在于，包括：蒸發塔；供水管，所述供水管包括第一供水管和第二供水管；所述第一供水管的第一端和所述第二供水管的第一端均與所述濕法脫硫系統的廢水排水管連通；雙流體霧化器，所述雙流體霧化器包括第一進水端和第一噴嘴，所述第一進水端與所述第一供水管的第二端連通，所述第一噴嘴位于所述蒸發塔內；旋轉霧化器，所述旋轉霧化器包括第二進水端和第二噴嘴，所述第二進水端與所述第二供水管的第二端連通，所述第二噴嘴位于所述蒸發塔內。
2.根據權利要求1所述的脫硫廢水處理系統，其特征在于，所述雙流體霧化器上設有用于控制所述雙流體霧化器工作狀態的第一開關，所述旋轉霧化器上設有用于控制所述旋轉霧化器工作狀態的第二開關。
3.根據權利要求1所述的脫硫廢水處理系統，其特征在于，所述雙流體霧化器包括多個雙流體霧化噴槍。
4.根據權利要求3所述的脫硫廢水處理系統，其特征在于，每一所述雙流體霧化噴槍上均設有用于控制對應的所述雙流體霧化噴槍工作狀態的第三開關。
5.根據權利要求3所述的脫硫廢水處理系統，其特征在于，所述第一供水管包括：進水管，所述進水管的第一端與所述廢水排水管連通；分水管，所述分水管對應每一所述雙流體霧化噴槍設置，每一所述分水管均與所述進水管的第二端連通。
6.根據權利要求5所述的脫硫廢水處理系統，其特征在于，每一所述分水管上均設有用于調節對應的所述分水管內液體流通量大小的第一流量調節閥。
7.根據權利要求1所述的脫硫廢水處理系統，其特征在于，所述第一供水管上設有用于調節所述第一供水管內液體流通量大小的第二流量調節閥。
8.根據權利要求1所述的脫硫廢水處理系統，其特征在于，所述第二供水管上設有用于調節所述第二供水管內液體流通量大小的第三流量調節閥。
9.根據權利要求1所述的脫硫廢水處理系統，其特征在于，所述蒸發塔的頂部設有進煙口，所述第一噴嘴的朝向與所述進煙口的朝向相同，所述第二噴嘴的朝向與所述進煙口的朝向相同。
10.一種濕法脫硫系統，其特征在于，包括如權利要求1-9中任一項所述的脫硫廢水處理系統。

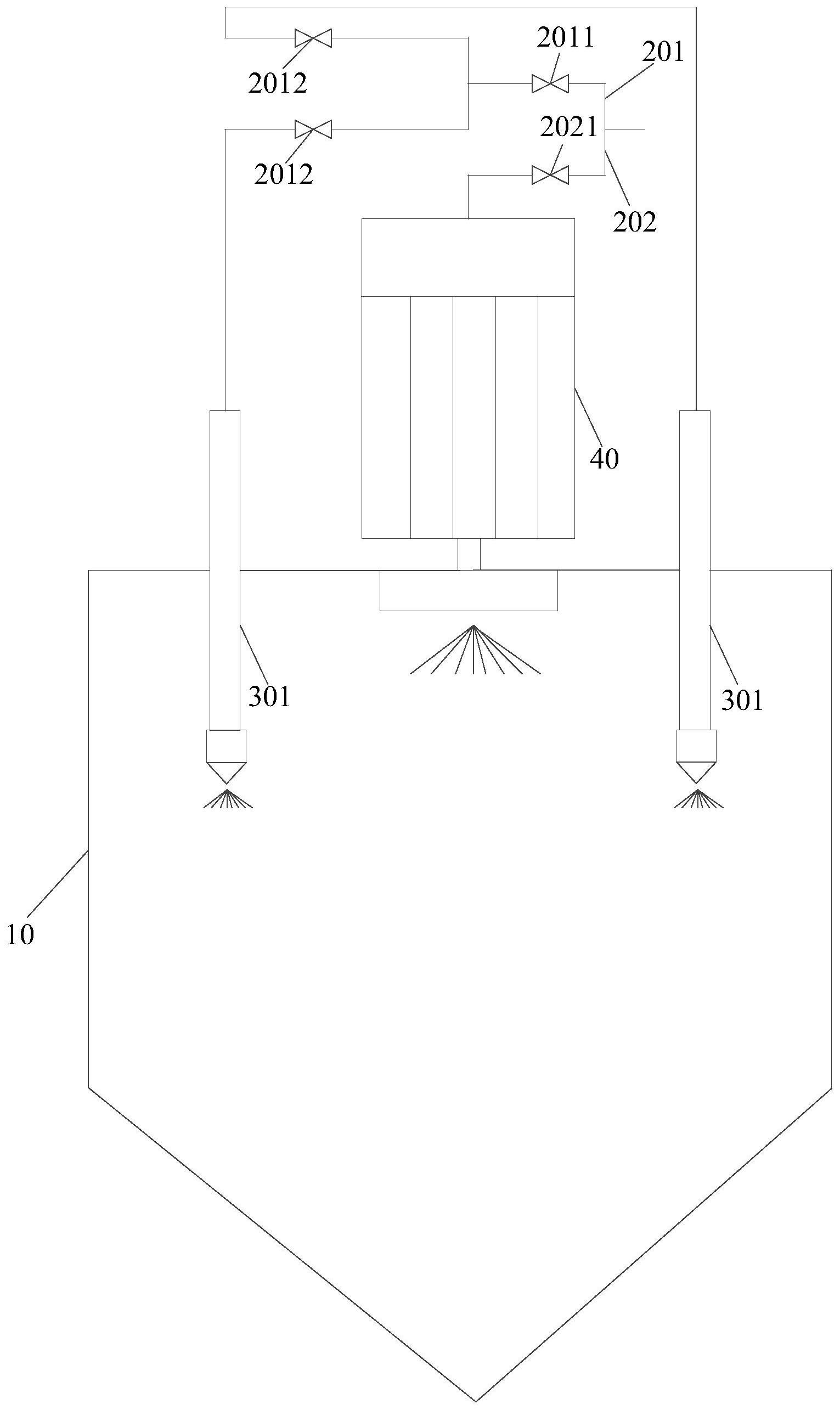

發明內容
本發明實施例提供一種脫硫廢水處理系統和濕法脫硫系統，以解決脫硫廢水處理系統的可靠性較差的問題。
第一方面，本發明實施例提供了一種脫硫廢水處理系統，應用于濕法脫硫系統，包括：
蒸發塔；
供水管，所述供水管包括第一供水管和第二供水管；所述第一供水管的第一端和所述第二供水管的第一端均與所述濕法脫硫系統的廢水排水管連通；
雙流體霧化器，所述雙流體霧化器包括第一進水端和第一噴嘴，所述第一進水端與所述第一供水管的第二端連通，所述第一噴嘴位于所述蒸發塔內；
旋轉霧化器，所述旋轉霧化器包括第二進水端和第二噴嘴，所述第二進水端與所述第二供水管的第二端連通，所述第二噴嘴位于所述蒸發塔內。
可選地，所述雙流體霧化器上設有用于控制所述雙流體霧化器工作狀態的第一開關，所述旋轉霧化器上設有用于控制所述旋轉霧化器工作狀態的第二開關。
可選地，所述雙流體霧化器包括多個雙流體霧化噴槍。
可選地，每一所述雙流體霧化噴槍上均設有用于控制對應的所述雙流體霧化噴槍工作狀態的第三開關。
可選地，所述第一供水管包括：
進水管，所述進水管的第一端與所述廢水排水管連通；
分水管，所述分水管對應每一所述雙流體霧化噴槍設置，每一所述分水管均與所述進水管的第二端連通。
可選地，每一所述分水管上均設有用于調節對應的所述分水管內液體流通量大小的第一流量調節閥。
可選地，所述第一供水管上設有用于調節所述第一供水管內液體流通量大小的第二流量調節閥。
可選地，所述第二供水管上設有用于調節所述第二供水管內液體流通量大小的第三流量調節閥。
可選地，所述蒸發塔的頂部設有進煙口，所述第一噴嘴的朝向與所述進煙口的朝向相同，所述第二噴嘴的朝向與所述進煙口的朝向相同。
第二方面，本發明實施例還提供了一種濕法脫硫系統，包括上述的脫硫廢水處理系統。
在本發明實施例中，所述脫硫廢水處理系統包括所述雙流體霧化器和所述旋轉霧化器，在所述脫硫廢水處理系統的運行過程中，所述雙流體霧化器和所述旋轉霧化器可以同時運行或者互為備用，由于所述雙流體霧化器和所述旋轉霧化器的原理不同，因此所述雙流體霧化器和所述旋轉霧化器同時故障的概率較小，在任一個霧化器故障的情況下，所述脫硫廢水處理系統的運行受到的影響較小，從而提高了所述脫硫廢水處理系統的可靠性。
（發明人：楊洋;毛霖;荊黎;秦福初;葉明君;章顥）
