公布日：2023.05.23
申請日：2022.12.31
分類號：C02F1/00(2023.01)I;C02F11/13(2019.01)I;B01D36/00(2006.01)I;B01D29/52(2006.01)I;B01D29/76(2006.01)I;B01D29/84(2006.01)I;B02C18/00(2006.01)I;
B01F23/70(2022.01)I;B01F27/70(2022.01)I;B01F27/191(2022.01)I
摘要
本發明涉及固廢污水處理技術領域，具體為一種用于固廢處理系統的污水處理方法及處理裝置，其中裝置包括濾水箱，所述濾水箱的下方設置有凈化箱，所述濾水箱與凈化箱之間位置處間隔固定連通有若干通水管，所述通水管的內側上端固定安裝有通水濾板，所述濾水箱通過連接座轉動安裝有粉碎軸，所述粉碎軸上間隔固定連接有若干粉碎刀，所述凈化箱的一端固定安裝有電機，所述電機的驅動軸固定連接有轉軸，所述轉軸上間隔固定安裝有若干翻攪片，本發明能夠對濾水箱內的污水濾渣進行預碎處理，防止塊徑較大的污水濾渣較多時難以進行充分脫水，提高污水濾渣的干燥度，避免污水濾渣附著較多污水，保證固廢處理系統的污水處理效果。
權利要求書

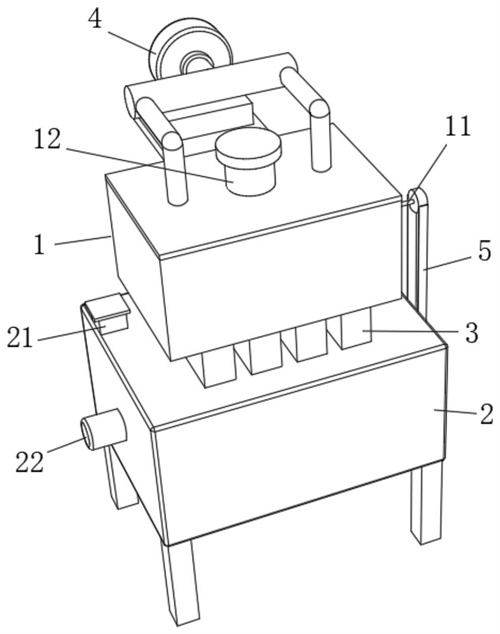

1.一種用于固廢處理系統的污水處理裝置，包括濾水箱（1），其特征在于：所述濾水箱（1）的下方設置有凈化箱（2），所述濾水箱（1）與凈化箱（2）之間位置處間隔固定連通有若干通水管（3），所述通水管（3）的內側上端固定安裝有通水濾板（31），所述濾水箱（1）通過連接座轉動安裝有粉碎軸（11），所述粉碎軸（11）上間隔固定連接有若干粉碎刀（14），所述凈化箱（2）的一端固定安裝有電機（22），所述電機（22）的驅動軸固定連接有轉軸（23），所述轉軸（23）上間隔固定安裝有若干翻攪片（24），所述濾水箱（1）上設置有干燥組件（4），所述粉碎軸（11）與轉軸（23）之間設置有傳動組件（5）。
2.根據權利要求1所述的一種用于固廢處理系統的污水處理裝置，其特征在于：所述干燥組件（4）包括烘干風機（41）和固定連通于烘干風機（41）出風端口的通風管（42），所述烘干風機（41）固定安裝于濾水箱（1）外側，所述通風管（42）上對稱固定連通有兩個出風管（43），所述出風管（43）的一端固定連通于濾水箱（1）上。
3.根據權利要求1所述的一種用于固廢處理系統的污水處理裝置，其特征在于：所述傳動組件（5）包括頂帶輪（51）、傳動帶（52）與底帶輪（53），所述頂帶輪（51）固定安裝于粉碎軸（11）一端，所述底帶輪（53）固定安裝于轉軸（23）一端，所述傳動帶（52）滾動連接于頂帶輪（51）與底帶輪（53）之間。
4.根據權利要求1所述的一種用于固廢處理系統的污水處理裝置，其特征在于：所述濾水箱（1）的上端固定連通有進料口（12），所述進料口（12）的上端螺紋連接有第一密封蓋。
5.根據權利要求1所述的一種用于固廢處理系統的污水處理裝置，其特征在于：所述翻攪片（24）的表面間隔開設有若干通口，所述通口的截面形狀為矩形。
6.根據權利要求1所述的一種用于固廢處理系統的污水處理裝置，其特征在于：所述凈化箱（2）的上端固定連通有進劑口（21），所述進劑口（21）的上端活動鉸接有第二密封蓋。
7.根據權利要求1所述的一種用于固廢處理系統的污水處理裝置，其特征在于：所述濾水箱（1）的背側活動鉸接有頂封門（13），所述凈化箱（2）的背側活動鉸接有底封門（25）。
8.根據權利要求1所述的一種用于固廢處理系統的污水處理裝置，其特征在于：所述凈化箱（2）的底端固定連通有出水管（26），所述出水管（26）上固定設置有密封閥（27）。
9.根據權利要求8所述的一種用于固廢處理系統的污水處理裝置，其特征在于：所述出水管（26）的內側頂端固定安裝有凈水濾板（28）。
10.一種用于固廢處理系統的污水處理方法，根據權利要求1-9任一項所述的用于固廢處理系統的污水處理裝置，其特征在于：包括以下步驟：SP1：利用固廢處理系統的排污泵管路將其待處理的污水經進料口（12）通入濾水箱（1）內，污水經通水濾板（31）過濾后流至凈化箱（2）內；SP2：污水濾渣留至濾水箱（1）內，將凈化劑通過進劑口（21）添加至凈化箱（2）內；SP3：當需要對濾水箱（1）內的污水濾渣進行干燥處理時，使用烘干風機（41）將熱風氣流經通風管（42）與出風管（43）吹向濾水箱（1）內的污水濾渣，直至濾水箱（1）內的污水濾渣完成干燥處理，打開頂封門（13）后清理出濾水箱（1）內的污水濾渣，濾水箱（1）與凈化箱（2）相通，濾水箱（1）中烘干過程產生的水蒸氣可進入凈化箱（2）內冷卻成水液，最終水液混于凈化箱（2）內的污水中；SP4：使用電機（22）驅動轉軸（23）進行轉動，使得翻攪片（24）能夠對凈化箱（2）內的污水與凈化劑進行翻攪處理，促使污水與凈化劑快速均勻混合得到凈化處理；SP5：轉軸（23）轉動時通過傳動組件（5）能夠帶動粉碎軸（11）進行同步轉動，使得粉碎刀（14）能夠對濾水箱（1）內的污水濾渣進行預碎處理，凈化箱（2）內的污水凈化結束后，打開密封閥（27），將水液經出水管（26）排出即可。
發明內容
本發明的目的在于提供一種用于固廢處理系統的污水處理方法及處理裝置，以解決上述背景技術中提出的技術問題。
為實現上述目的，本發明提供一種用于固廢處理系統的污水處理方法，包括濾水箱，所述濾水箱的下方設置有凈化箱，所述濾水箱與凈化箱之間位置處間隔固定連通有若干通水管，所述通水管的內側上端固定安裝有通水濾板，所述濾水箱通過連接座轉動安裝有粉碎軸，所述粉碎軸上間隔固定連接有若干粉碎刀，所述凈化箱的一端固定安裝有電機，所述電機的驅動軸固定連接有轉軸，所述轉軸上間隔固定安裝有若干翻攪片，所述濾水箱上設置有干燥組件，所述粉碎軸與轉軸之間設置有傳動組件。
優選的，所述干燥組件包括烘干風機和固定連通于烘干風機出風端口的通風管，所述烘干風機固定安裝于濾水箱外側，所述通風管上對稱固定連通有兩個出風管，所述出風管的一端固定連通于濾水箱上。
優選的，所述傳動組件包括頂帶輪、傳動帶與底帶輪，所述頂帶輪固定安裝于粉碎軸一端，所述底帶輪固定安裝于轉軸一端，所述傳動帶滾動連接于頂帶輪與底帶輪之間。
優選的，所述濾水箱的上端固定連通有進料口，所述進料口的上端螺紋連接有第一密封蓋。
優選的，所述翻攪片的表面間隔開設有若干通口，所述通口的截面形狀為矩形。
優選的，所述凈化箱的上端固定連通有進劑口，所述進劑口的上端活動鉸接有第二密封蓋。
優選的，所述濾水箱的背側活動鉸接有頂封門，所述凈化箱的背側活動鉸接有底封門。
優選的，所述凈化箱的底端固定連通有出水管，所述出水管上固定設置有密封閥。
優選的，所述出水管的內側頂端固定安裝有凈水濾板。
為實現上述目的及其它相關目的，本發明還提供一種用于固廢處理系統的污水處理方法，基于上述裝置，包括以下步驟：SP1：利用固廢處理系統的排污泵管路將其待處理的污水經進料口通入濾水箱內，污水經通水濾板過濾后流至凈化箱內；SP2：污水濾渣留至濾水箱內，將凈化劑通過進劑口添加至凈化箱內；SP3：當需要對濾水箱內的污水濾渣進行干燥處理時，使用烘干風機將熱風氣流經通風管與出風管吹向濾水箱內的污水濾渣，直至濾水箱內的污水濾渣完成干燥處理，打開頂封門后清理出濾水箱內的污水濾渣，濾水箱與凈化箱相通，濾水箱中烘干過程產生的水蒸氣可進入凈化箱內冷卻成水液，最終水液混于凈化箱內的污水中；SP4：使用電機驅動轉軸進行轉動，使得翻攪片能夠對凈化箱內的污水與凈化劑進行翻攪處理，促使污水與凈化劑快速均勻混合得到凈化處理；SP5：轉軸轉動時通過傳動組件能夠帶動粉碎軸進行同步轉動，使得粉碎刀能夠對濾水箱內的污水濾渣進行預碎處理，凈化箱內的污水凈化結束后，打開密封閥，將水液經出水管排出即可。
與現有技術相比，本發明的有益效果是：本發明通過使用電機驅動轉軸進行轉動，使得翻攪片能夠對凈化箱內的污水與凈化劑進行翻攪處理，促使污水與凈化劑快速均勻混合，轉軸轉動時通過傳動組件能夠帶動粉碎軸進行同步轉動，使得粉碎刀能夠對濾水箱內的污水濾渣進行預碎處理，防止塊徑較大的污水濾渣較多時難以進行充分脫水，使用烘干風機將熱風氣流經通風管與出風管吹向濾水箱內的污水濾渣，提高污水濾渣的干燥度，避免污水濾渣附著較多污水，保證固廢處理系統的污水處理效果。
（發明人：岳喜龍;周全法;朱炳龍;童霏;吳彤;鄭運東;林偉）
