公布日：2023.03.31
申請日：2022.11.28
分類號：B01D36/00(2006.01)I;B01D33/333(2006.01)I;B01D33/37(2006.01)I;B01D33/35(2006.01)I;B01D1/00(2006.01)I;B01D1/30(2006.01)I;B01D9/02(2006.01)I;C02F1
/04(2023.01)I;C02F1/00(2023.01)I;C01D3/14(2006.01)I;C01D3/06(2006.01)I;C02F103/18(2006.01)N
摘要
本發明涉及焦化廢水處理技術領域，具體為從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，包括蒸發結晶室，所述蒸發結晶室的底部固定安裝有電加熱底座，所述蒸發結晶室的內部活動安裝有三組支撐輥。該從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置及方法，沿進液管將脫硝母液導入蒸發結晶室內部，使脫硝母液落入蒸發區中，通過電加熱底座對蒸發區的脫硝母液進行加熱，對氯化鈉進行蒸發結晶，同時啟動驅動電機帶動輸送濾帶、輸送濾板轉動，將結晶出的氯化鈉排出，使蒸發區中氯化鈉排出量與脫硝母液進液量、蒸發量保持平衡，使蒸發區中始終有定量的氯化鈉結晶出，可實現對脫硝母液中氯化鈉進行不間斷結晶提取。
權利要求書

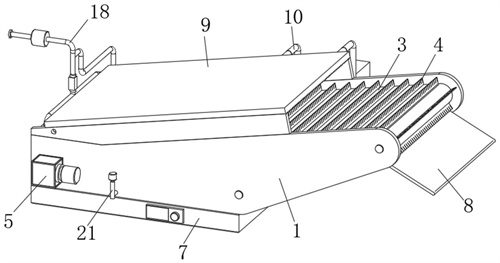

1.從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，包括蒸發結晶室(1)，其特征在于：所述蒸發結晶室(1)的底部固定安裝有電加熱底座(7)，所述蒸發結晶室(1)的內部活動安裝有三組支撐輥(2)，且支撐輥(2)的外部活動套裝有輸送濾帶(3)，所述輸送濾帶(3)的外部固定連接有若干輸送濾板(4)，所述蒸發結晶室(1)的正面固定安裝有可為輸送濾帶(3)轉動提供動力的驅動電機(5)，所述蒸發結晶室(1)的內部設置有位于輸送濾帶(3)下方的蒸發區(6)，且蒸發結晶室(1)的內部設置有與輸送濾帶(3)配合的傾斜段，所述蒸發結晶室(1)的頂部固定安裝有冷凝板(9)，且冷凝板(9)底部的一側固定安裝有集液管(12)，所述蒸發結晶室(1)的背面固定安裝有集液箱(15)，且集液箱(15)的頂部固定連通有導流管(14)，所述集液箱(15)的頂部固定安裝有回流泵(16)，且回流泵(16)的出水端固定連接有回流管(17)，所述回流管(17)遠離回流泵(16)的一端固定連接有進液管(18)。
2.根據權利要求1所述的從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，其特征在于：所述驅動電機(5)的輸出軸與任一支撐輥(2)固定連接，三組所述支撐輥(2)呈三角形分布于蒸發結晶室(1)的內部，所述支撐輥(2)的長度值與輸送濾帶(3)以及蒸發結晶室(1)內部的寬度值相同。
3.根據權利要求1所述的從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，其特征在于：所述輸送濾帶(3)底部輸送濾板(4)的底端與蒸發結晶室(1)內側的底部相抵，所述蒸發結晶室(1)的傾斜段上沿固定安裝有延伸板(8)。
4.根據權利要求1所述的從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，其特征在于：所述電加熱底座(7)頂部的面積與蒸發區(6)的面積相同。
5.根據權利要求1所述的從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，其特征在于：所述冷凝板(9)靠近進液管(18)的一端向下傾斜，且傾斜角度為10-30°，所述冷凝板(9)中鑲嵌有呈蛇形分布的水冷管(10)，所述蒸發結晶室(1)的背面設置有冷水機(11)，且冷水機(11)的出水口、進水口分別與水冷管(10)兩端固定連接。
6.根據權利要求5所述的從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，其特征在于：所述集液管(12)位于冷凝板(9)底部靠近進液管(18)的一端，所述集液管(12)的一端與導流管(14)固定連通，所述冷凝板(9)的底部開設有均布的導流槽(13)。
7.根據權利要求6所述的從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，其特征在于：所述冷凝板(9)的寬度值與蒸發結晶室(1)的寬度值相同，所述冷凝板(9)的長度值不小于蒸發區(6)的長度值。
8.根據權利要求1所述的從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，其特征在于：所述進液管(18)的底端設置有若干均勻分布的噴嘴，所述進液管(18)上固定安裝有進液泵(19)、管路電磁閥(20)。
9.根據權利要求1所述的從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，其特征在于：所述蒸發結晶室(1)的正面固定連通有連通管(21)，且連通管(21)的內部螺紋連接有用于對連通管(21)內部液位進行檢測的液位傳感器(22)。
10.利用權利要求1-9任意所述的裝置從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的方法，其特征在于，包括以下操作步驟：S1、將進液管(18)一端與脫硝母液儲存設備連通，啟動進液泵(19)以及管路電磁閥(20)，將脫硝母液沿進液管(18)以及底部的噴嘴導入蒸發結晶室(1)內部，使脫硝母液落入蒸發區(6)，由于連通管(21)與蒸發結晶室(1)連通，脫硝母液可進入連通管(21)內部，通過液位傳感器(22)對連通管(21)內部液位進行檢測，進而實現對蒸發區(6)液位進行檢測，避免液位超過輸送濾帶(3)底部高度；S2、啟動電加熱底座(7)對蒸發區(6)中脫硝母液進行加熱，使脫硝母液蒸發，當蒸發區(6)中脫硝母液氯化鈉濃度增高時便開始結晶，啟動驅動電機(5)帶動輸出軸上的支撐輥(2)以及輸送濾帶(3)、輸送濾板(4)轉動，通過輸送濾板(4)對結晶出的氯化鈉進行過濾，并沿蒸發結晶室(1)上的傾斜段將結晶出的氯化鈉排出；S3、根據結晶速度，對輸送濾帶(3)轉動速度、電加熱底座(7)加熱溫度以及進液管(18)導入脫硝母液的流速進行控制，使蒸發區(6)中脫硝母液蒸發速度、脫硝母液進入流速以及氯化鈉排出速度趨于平衡，使蒸發區(6)中脫硝母液濃度保持穩定，保證始終有氯化鈉結晶出，實現對氯化鈉的不間斷結晶提��；S4、在蒸發結晶時，啟動冷水機(11)，冷水機(11)帶動水冷管(10)中的冷卻液流動，并帶動冷卻液在水冷管(10)內部循環流動，蒸發時上升的氣體遇到冷凝板(9)底部冷凝，沿冷凝板(9)底部的導流槽(13)引導進入集液管(12)中，并沿導流管(14)進入集液箱(15)中，當脫硝母液經過一次蒸發結晶后，啟動回流泵(16)沿回流管(17)再次將冷凝的液體導入蒸發結晶室(1)內部，再次進行蒸發結晶。
發明內容
針對現有技術的不足，本發明提供了從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置及方法，解決了上述背景技術中提出的問題。
為實現以上目的，本發明通過以下技術方案予以實現：從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置，包括蒸發結晶室，所述蒸發結晶室的底部固定安裝有電加熱底座，所述蒸發結晶室的內部活動安裝有三組支撐輥，且支撐輥的外部活動套裝有輸送濾帶，所述輸送濾帶的外部固定連接有若干輸送濾板，所述蒸發結晶室的正面固定安裝有可為輸送濾帶轉動提供動力的驅動電機，通過驅動電機帶動輸出軸上的支撐輥轉動，帶動輸送濾帶以及輸送濾板轉動，通過輸送濾板過濾可將蒸發區中結晶出的氯化鈉沿傾斜段排出，所述蒸發結晶室的內部設置有位于輸送濾帶下方的蒸發區，且蒸發結晶室的內部設置有與輸送濾帶配合的傾斜段，所述蒸發結晶室的頂部固定安裝有冷凝板，且冷凝板底部的一側固定安裝有集液管，所述蒸發結晶室的背面固定安裝有集液箱，且集液箱的頂部固定連通有導流管，，蒸發結晶出的氣體上升遇冷凝板底部后冷凝，并沿冷凝板底部流入集液管中，經導流管進入集液箱中，回流泵工作可將冷凝出的液體重新導入蒸發結晶室內部進行蒸發結晶，對脫硝母液中的氯化鈉進行多次提取，所述集液箱的頂部固定安裝有回流泵，且回流泵的出水端固定連接有回流管，所述回流管遠離回流泵的一端固定連接有進液管，沿進液管將脫硝母液導入蒸發區中，并通過驅動電機帶動輸送濾帶、輸送濾板轉動，同時通過電加熱底座對蒸發區進行加熱，使蒸發區中氯化鈉排出量與脫硝母液進液量、蒸發量保持平衡，可實現對脫硝母液中氯化鈉進行不間斷結晶提取。
優選的，所述驅動電機的輸出軸與任一支撐輥固定連接，三組所述支撐輥呈三角形分布于蒸發結晶室的內部，所述支撐輥的長度值與輸送濾帶以及蒸發結晶室內部的寬度值相同，對支撐輥、輸送濾帶寬度進行限制，保證支撐輥可帶動輸送濾帶穩定轉動，同時保證輸送濾帶外部的輸送濾板在轉動時可將蒸發區中結晶出的氯化鈉完全排出，保證氯化鈉排出效果。
優選的，所述輸送濾帶底部輸送濾板的底端與蒸發結晶室內側的底部相抵，保證輸送濾帶在帶動輸送濾板轉動時，輸送濾板可將蒸發區中結晶出的氯化鈉完全排出，避免結晶出的氯化鈉在蒸發區中積存,所述蒸發結晶室的傾斜段上沿固定安裝有延伸板，沿蒸發結晶室中傾斜段排出的氯化鈉可沿延伸板傳導排出，便于對結晶出的氯化鈉進行收集。
優選的，所述電加熱底座頂部的面積與蒸發區的面積相同，所述電加熱底座可對蒸發區進行加熱，保證電加熱底座可對蒸發區整體完全進行加熱，保證蒸發結晶效果與速度。
優選的，所述冷凝板靠近進液管的一端向下傾斜，且傾斜角度為10-30°，將冷凝板傾斜設置，便于將冷凝板底部冷凝出的液體導入集液管內部，便于對冷凝液體進行收集，所述冷凝板中鑲嵌有呈蛇形分布的水冷管，延長水冷管中冷卻液在冷凝板內部停留時間，提高冷卻效果，所述蒸發結晶室的背面設置有冷水機，且冷水機的出水口、進水口分別與水冷管兩端固定連接，通過冷水機對水冷管中冷卻液進行冷卻并帶動冷卻液在水冷管中循環流動，可對冷凝板進行冷卻。
優選的，所述集液管位于冷凝板底部靠近進液管的一端，將集液管設置在冷凝板低位，可通過集液管對冷凝液體進行收集，所述集液管的一端與導流管固定連通，所述冷凝板的底部開設有均布的導流槽，當冷凝板底部冷凝出液體時，通過導流槽進行引導，可將液體導入集液管中，避免液體中途掉落。
優選的，所述冷凝板的寬度值與蒸發結晶室的寬度值相同，所述冷凝板的長度值不小于蒸發區的長度值，保證蒸發區中蒸發的氣體可完全與冷凝板接觸，保證冷凝效果。
優選的，所述進液管的底端設置有若干均勻分布的噴嘴，通過噴嘴分散脫硝母液，可使母液沿多點進入蒸發區中，可使母液均勻分布，所述進液管上固定安裝有進液泵、管路電磁閥。
優選的，所述蒸發結晶室的正面固定連通有連通管，且連通管的內部螺紋連接有液位傳感器，所述液位傳感器可對連通管內部液位進行檢測，通過液位傳感器對連通管內部液位進行檢測，即對蒸發區液位進行檢測，避免液位超過輸送濾帶底部的高度，避免氯化鈉結晶后進入輸送濾帶內部對輸送濾帶轉動造成影響。
從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置的方法，包括以下操作步驟：
S1、將進液管一端與脫硝母液儲存設備連通，啟動進液泵以及管路電磁閥，將脫硝母液沿進液管以及底部的噴嘴導入蒸發結晶室內部，使脫硝母液落入蒸發區，由于連通管與蒸發結晶室連通，脫硝母液可進入連通管內部，通過液位傳感器對連通管內部液位進行檢測，進而實現對蒸發區液位進行檢測，避免液位超過輸送濾帶底部高度；
S2、啟動電加熱底座對蒸發區中脫硝母液進行加熱，使脫硝母液蒸發，當蒸發區中脫硝母液氯化鈉濃度增高時便開始結晶，啟動驅動電機帶動輸出軸上的支撐輥以及輸送濾帶、輸送濾板轉動，通過輸送濾板對結晶出的氯化鈉進行過濾，并沿蒸發結晶室上的傾斜段將結晶出的氯化鈉排出；
S3、根據結晶速度，對輸送濾帶轉動速度、電加熱底座加熱溫度以及進液管導入脫硝母液的流速進行控制，使蒸發區中脫硝母液蒸發速度、脫硝母液進入流速以及氯化鈉排出速度趨于平衡，使蒸發區中脫硝母液濃度保持穩定，保證始終有氯化鈉結晶出，實現對氯化鈉的不間斷結晶提��；
S4、在蒸發結晶時，啟動冷水機，冷水機帶動水冷管中的冷卻液流動，并帶動冷卻液在水冷管內部循環流動，蒸發時上升的氣體遇到冷凝板底部冷凝，沿冷凝板底部的導流槽引導進入集液管中，并沿導流管進入集液箱中，當脫硝母液經過一次蒸發結晶后，啟動回流泵沿回流管再次將冷凝的液體導入蒸發結晶室內部，再次進行蒸發結晶。
本發明提供了從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置及方法，具備以下有益效果：
1、該從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置及方法，沿進液管將脫硝母液導入蒸發結晶室內部，使脫硝母液落入蒸發區中，通過電加熱底座對蒸發區的脫硝母液進行加熱，對氯化鈉進行蒸發結晶，同時啟動驅動電機帶動輸送濾帶、輸送濾板轉動，將結晶出的氯化鈉排出，使蒸發區中氯化鈉排出量與脫硝母液進液量、蒸發量保持平衡，使蒸發區中始終有定量的氯化鈉結晶出，可實現對脫硝母液中氯化鈉進行不間斷結晶提取，提高提取效率。
2、該從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置及方法，通過冷水機對水冷管中冷卻液進行冷卻并帶動冷卻液在水冷管中循環流動，對冷凝板進行冷卻他，蒸發結晶出的氣體上升遇冷凝板底部后冷凝，并沿冷凝板底部流入集液管中，經導流管進入集液箱中，回流泵工作可將冷凝出的液體重新導入蒸發結晶室內部進行蒸發結晶，對脫硝母液中的氯化鈉進行多次提取，提高氯化鈉提取效果。
3、該從焦化廢水硫酸鈉冷凍結晶母液提取氯化鈉的裝置及方法，通過在蒸發結晶室上設置連通管，并在連通管上設置液位傳感器，通過液位傳感器對連通管內部液位進行檢測，即實現對蒸發區液位進行檢測，避免液位超過輸送濾帶底部的高度，避免氯化鈉結晶后進入輸送濾帶內部對輸送濾帶轉動造成影響，同時避免對氯化鈉提取量造成影響。
（發明人：王仁豐;周彐梅;歐鋮;黃佳怡）
