公布日：2023.04.11
申請日：2022.12.28
分類號：B01D21/02(2006.01)I;C02F3/12(2023.01)I;B01D21/24(2006.01)I
摘要
本發明提供了一種多功能環流澄清器和污水處理系統。所述環流澄清器包括澄清器主體、位于所述澄清器主體內部的填料、氣沖組件、輔助環流組件和位于所述填料上方的浮動堰，其中，所述浮動堰包括：排水管，用于排出所述澄清器主體中的上清液，所述排水管的一端固定在所述澄清器主體上并與外部的出水管道連接；收水支管，第一端管口向上，第二端管口與所述排水管連通；以及堰體，套設在所述收水支管上，與所述收水支管構成移動副，所述移動副的方向為所述收水支管的第一端與第二端的連線方向。
權利要求書
1.一種多功能環流澄清器，其特征在于，所述環流澄清器包括澄清器主體、位于所述澄清器主體內部的填料、氣沖組件、輔助環流組件和位于所述填料上方的浮動堰，其中，所述浮動堰包括：排水管，用于排出所述澄清器主體中的上清液，所述排水管的一端固定在所述澄清器主體上并與外部的出水管道連接；收水支管，第一端管口向上，第二端管口與所述排水管連通；以及堰體，套設在所述收水支管上，與所述收水支管構成移動副，所述移動副的方向為所述收水支管的第一端與第二端的連線方向，并且所述堰體的數量對應所述收水支管的數量，每個所述收水支管上均套設有所述堰體；其中所述堰體沿所述收水支管移動的動力源于所述堰體從所述澄清器中的液體所獲得的浮力及自身重力；所述堰體的上沿開設有堰口，和/或在堰體上開設有增流孔。
2.根據權利要求1所述的多功能環流澄清器，其特征在于，所述浮動堰還包括限位裝置；所述限位裝置的下端與所述收水支管連接；所述限位裝置的上方的限位空間高度小于所述堰體的最大浮動范圍的高度。
3.根據權利要求1所述的多功能環流澄清器，其特征在于，所述多功能環流澄清器還出水機構，所述出水機構包括：儲液連通管，與所述出水管道連通，用于接收所述排水管中溢出的上清液；排放管道，用于排放所述儲液連通管中的上清液。
4.根據權利要求1所述的多功能環流澄清器，其特征在于，所述澄清器主體包括前端板、后端板和連接所述前端板和所述后端板的兩個側端板，所述后端板沿豎直方向設置，所述前端板包括：第一前端板，平行于所述后端板設置；第二前端板，位于所述第一前端板下方，并從所述第一前端板下方向前延伸；第三前端板，位于所述第二前端板下方，平行于所述后端板設置，其中，所述排水管的一端固定在所述第一前端板上；所述側端板的上端設有入水孔，且所述兩個側端板的下沿之間開設有流通槽。
5.根據權利要求4所述的多功能環流澄清器，其特征在于，所述輔助環流組件包括：輔助環流管，位于所述流通槽下方；第二進氣管，與所述輔助環流管連通；第二氣體輸入組件，連通所述第二進氣管。
6.根據權利要求1所述的多功能環流澄清器，其特征在于，所述氣沖組件包括：氣沖管，沿水平方向布設在所述填料下方；第一進氣管，下端與所述氣沖管連通；第一氣體輸入組件，與所述第一進氣管上端連通，其中所述氣沖管上開設有多個出氣孔。
7.根據權利要求1至6中任一項所述的多功能環流澄清器，其特征在于，所述環流澄清器還包括位于所述澄清器主體上沿的遮蔽機構，所述遮蔽機構包括：固定遮板，固定地遮蔽所述澄清器主體的第一區域；滑動遮板，可滑動地遮蔽所述澄清器主體的第二區域；軌道組件，連接在所述澄清器主體的上沿，所述滑動遮板設置在所述軌道組件上。
8.一種水處理系統，其特征在于，所述水處理系統包括權利要求1至7中任一項所述的多功能環流澄清器。
發明內容
針對現有技術的不足，本發明提供一種多功能環流澄清器和污水處理系統，該多功能環流澄清器中的浮動堰能夠隨水位自動調整堰板高度，且能夠解決藻類滋生、積泥和環流動力不足的問題。

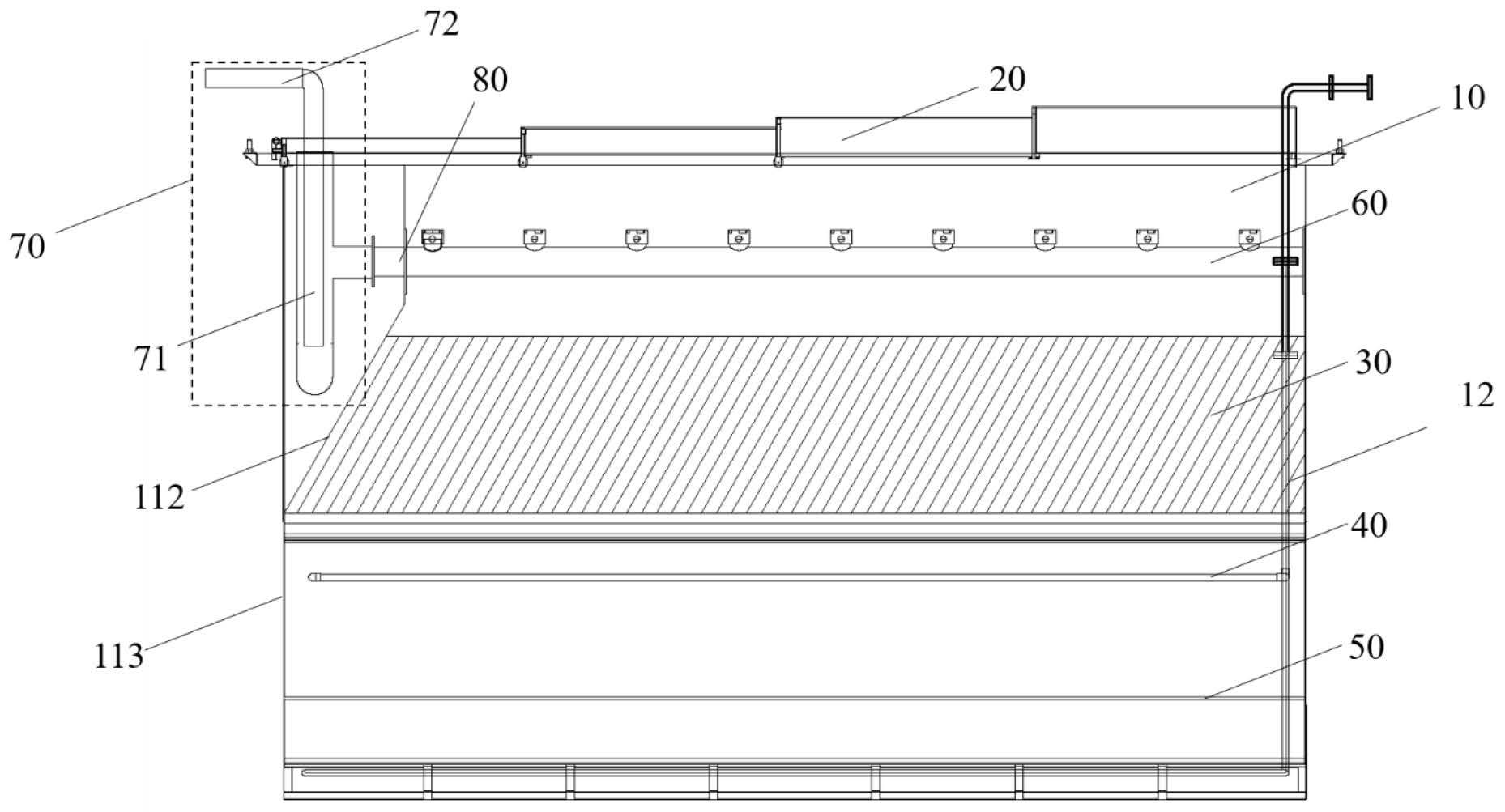

本發明的第一方面提供了一種多功能環流澄清器，所述環流澄清器包括澄清器主體、位于所述澄清器主體內部的填料、氣沖組件、輔助環流組件和位于所述填料上方的浮動堰，其中，所述浮動堰包括：
排水管，用于排出所述澄清器主體中的上清液，所述排水管的一端固定在所述澄清器主體上并與外部的出水管道連接；
收水支管，第一端管口向上，第二端管口與所述排水管連通；以及
堰體，套設在所述收水支管上，與所述收水支管構成移動副，所述移動副的方向為所述收水支管的第一端與第二端的連線方向。
進一步地，所述堰體沿所述收水支管移動的動力源于所述堰體從所述澄清器中的液體所獲得的浮力及自身重力。
進一步地，所述堰體的上沿開設有堰口，和/或在堰體上開設有增流孔。
進一步地，所述浮動堰還包括限位裝置，
所述限位裝置的下端與所述收水支管連接；
所述限位裝置的上方的限位空間高度小于所述堰體的最大浮動范圍的高度。
進一步地，所述多功能環流澄清器還包括出水機構，所述出水機構包括：
儲液連通管，與所述出水管道連通，用于接收所述排水管中溢出的上清液；
排放管道，用于排放所述儲液連通管中的上清液。
進一步地，所述澄清器主體包括前端板、后端板和連接所述前端板和所述后端板的兩個側端板，所述后端板沿豎直方向設置，所述前端板包括：
第一前端板，平行于所述后端板設置；
第二前端板，位于所述第一前端板下方，并從所述第一前端板下方向前延伸；
第三前端板，位于所述第二前端板下方，平行于所述后端板設置，其中，所述排水管的一端固定在所述第一前端板上；
所述側端板的上端設有入水孔，且所述兩個側端板的下沿之間開設有流通槽。
進一步地，所述輔助環流組件包括：
輔助環流管，位于所述流通槽下方；
第二進氣管，與所述輔助環流管連通；
第二氣體輸入組件，連通所述第二進氣管。
進一步地，所述氣沖組件包括：
氣沖管，沿水平方向布設在所述填料下方；
第一進氣管，下端與所述氣沖管連通；
第一氣體輸入組件，與所述第一進氣管上端連通，其中所述氣沖管上開設有多個出氣孔。
進一步地，所述環流澄清器還包括位于所述澄清器主體上沿的遮蔽機構，所述遮蔽機構包括：
固定遮板，固定地遮蔽所述澄清器主體的第一區域；
滑動遮板，可滑動地遮蔽所述澄清器主體的第二區域；
軌道組件，連接在所述澄清器主體的上沿，所述滑動遮板設置在所述軌道組件上。
根據本發明的第二方面提供了一種污水處理系統，所述污水處理系統包括第一方面所述的多功能環流澄清器。
本發明提供的多功能環流澄清器中通過設置自調節浮動堰，解決了傳統固定堰板存在的問題，能夠利用堰體的重力和浮力決定堰體相對于收水支管的高度，當環流澄清器中的上清液液面上升時，堰體上升，當液面下降時，堰體下降，因而實現堰體相對于收水支管隨著上清液的液面高度變化而變化，在多個環流澄清器聯動運行的情況下，無需通過手動調平，在長期使用過程中能夠保證堰板高度一致，由此，上述浮動堰結構尤其適用于地埋式污水處理設施，由于檢修空間相對封閉，而操作不便的情況。并且通過在排水管上相應設置堰體和收水支管的數量，可以實現排水量的變化調節，從而適應不同環境和不同尺寸的環流澄清器。在環流澄清器中，加入氣沖組件能夠對填料下方的區域水流進行擾動產生沖洗作用，避免沉淀區填料處的積泥堵塞的問題。通過設置輔助環流組件能夠解決常規曝氣裝置產生的環流動力不足問題，在環流澄清器底部加裝輔助環流管強化環流效果，能夠實現污泥和污水的充分混合和高效傳質。通過在澄清器主體上方設置遮蔽結構能夠避免陽光照射使得澄清器主體內部滋生藻類。此外，多功能環流澄清器中設置有出水機構，此出水機構的管道設置在水面以上，便于后續環流澄清器和管道的檢修。
（發明人：張青;陳福明;王思琦;孔樹偉;李志高;趙紅兵;童放）
