公布日：2023.05.12
申請日：2022.12.30
分類號：C02F1/00(2023.01)I;B01D19/00(2006.01)I;B01F27/70(2022.01)I;B01F33/84(2022.01)I;B01F35/83(2022.01)I;C02F103/14(2006.01)N

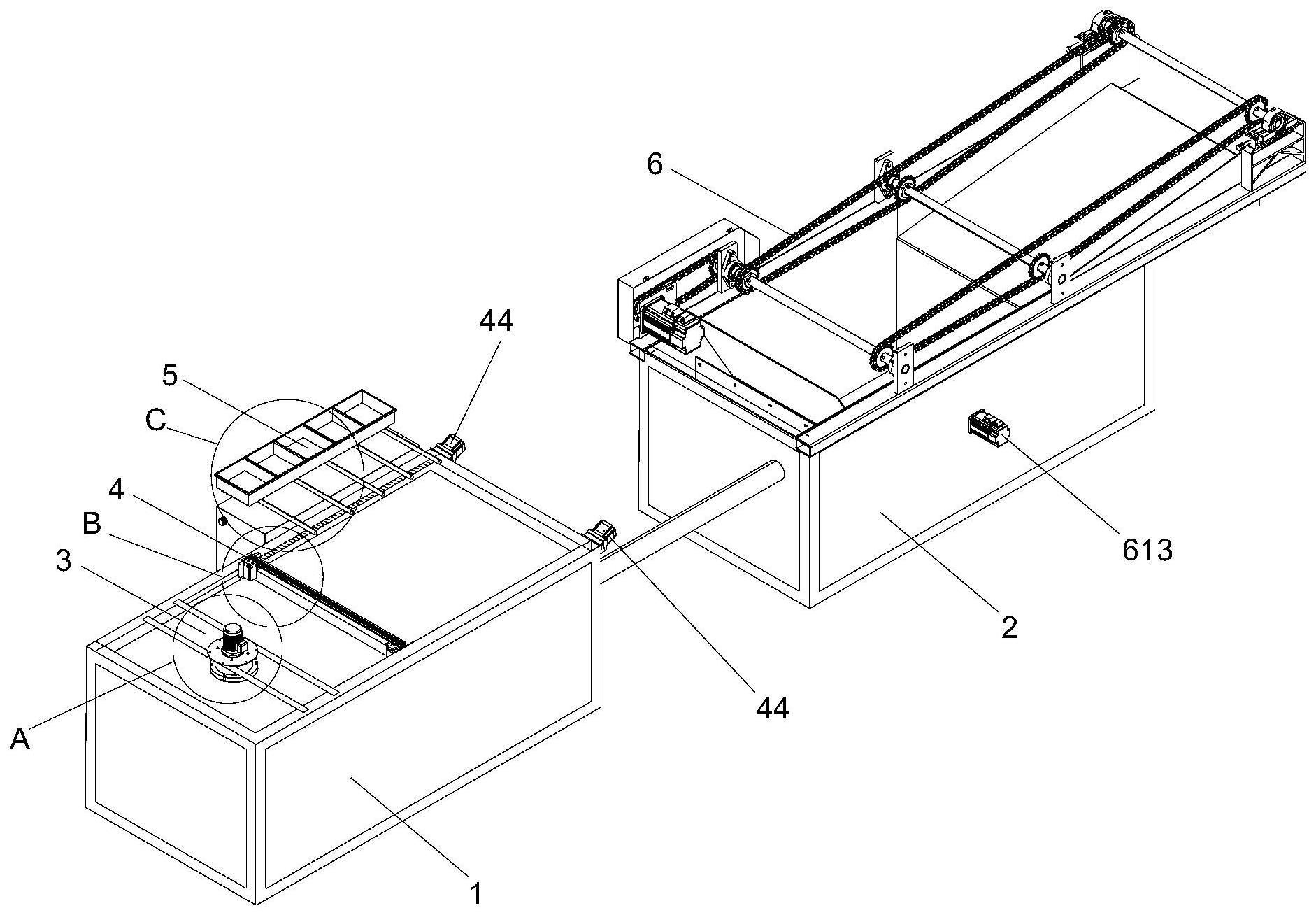

摘要
本申請涉及廢水處理技術領域，尤其涉及一種噴涂廢水自動處理設備，設置有第一水箱和第二水箱，第一水箱上設置有消泡機構、氣泡隔離機構、加藥機構，第二水箱上設置有渣液分離機構，氣泡隔離機構包括設置在第一水箱上的隔板，隔板兩端設置有滑動裝置，滑動裝置帶動隔板往復移動，將第一水箱中液體表面氣泡聚集到消泡機構處，消泡機構對液體表面的氣泡進行消泡、破泡處理，通過設置多個加藥料斗可同時向第一水箱中加入不同藥劑，精準控制不同藥劑的加藥量；懸浮排渣部對水面懸浮物進行收集分離，沉淀排渣部對水下的沉淀物進行收集分離，本設備實現了廢液消泡、加藥、渣液分離整套流程處理，自動化一體化程度高，結構簡單、操作方便。
權利要求書
1.一種噴涂廢水自動處理設備，設置有第一水箱和第二水箱，所述第一水箱和所述第二水箱之間通過管道相連，其特征在于，所述第一水箱上設置有消泡機構、氣泡隔離機構、加藥機構，所述第二水箱上設置有渣液分離機構，所述氣泡隔離機構包括設置在所述第一水箱上的隔板，所述隔板兩端設置有滑動裝置，所述滑動裝置可帶動所述隔板往復移動。
2.根據權利要求1所述的一種噴涂廢水自動處理設備，其特征在于，所述滑動裝置為隔離滑塊，所述隔離滑塊與隔離絲桿相連，所述隔離絲桿與絲桿電機相連，所述隔離滑塊上還設置有隔離升降氣缸，所述隔離升降氣缸的活塞桿與所述隔板相連。
3.根據權利要求1所述的一種噴涂廢水自動處理設備，其特征在于，所述加藥機構設置有加藥料斗，所述加藥料斗底部設置有輸送管，所述輸送管尾端位于所述第一水箱上部，所述輸送管內設置有輸送螺桿，所述輸送螺桿與伺服電機相連。
4.根據權利要求1所述的一種噴涂廢水自動處理設備，其特征在于，所述渣液分離機構包括設置在所述第二水箱內部的攪拌部；設置在所述第二水箱上部的懸浮排渣部；設置在所述第二水箱底部的沉淀排渣部。
5.根據權利要求4所述的一種噴涂廢水自動處理設備，其特征在于，所述攪拌部設置有攪拌軸，所述攪拌軸上固定設置有攪拌葉片，所述攪拌葉片呈“L”形，相鄰所述攪拌葉片之間按照預定的距離、角度排布，所述攪拌軸一端與攪拌電機相連。
6.根據權利要求4所述的一種噴涂廢水自動處理設備，其特征在于，所述懸浮排渣部設置有轉動軸，所述轉動軸包括第一轉動軸、第二轉動軸、第三轉動軸，所述第一轉動軸和所述第二轉動軸處于同一水平面，所述第三轉動軸高于所述第二轉動軸，所述第一轉動軸、第二轉動軸、第三轉動軸的兩端均設置有齒輪，所述齒輪上設置有清渣鏈條，兩根所述清渣鏈條之間可拆卸式的安裝有刮板，所述第二轉動軸、第三轉動軸下方設置有收渣板，所述收渣板靠近所述第三轉動軸一端高于靠近所述第二轉動軸一端，所述收渣板形成的傾斜角度與所述第三轉動軸和所述第二轉動軸形成的平面夾角相同，所述懸浮排渣部還設置有排渣驅動電機，所述排渣驅動電機通過驅動鏈條與所述第一轉動軸相連。
發明內容
為解決以上問題，本申請的實施例提供一種噴涂廢水自動處理設備，設置有第一水箱和第二水箱，所述第一水箱和所述第二水箱之間通過管道相連，所述第一水箱上設置有消泡機構、氣泡隔離機構、加藥機構，所述第二水箱上設置有渣液分離機構，所述氣泡隔離機構包括設置在所述第一水箱上的隔板，所述隔板兩端設置有滑動裝置，所述滑動裝置可帶動所述隔板往復移動。
在其中一實施例中，所述滑動裝置為隔離滑塊，所述隔離滑塊與隔離絲桿相連，所述隔離絲桿與絲桿電機相連，所述隔離滑塊上還設置有隔離升降氣缸，所述隔離升降氣缸的活塞桿與所述隔板相連。
在其中一實施例中，所述加藥機構設置有加藥料斗，所述加藥料斗底部設置有輸送管，所述輸送管尾端位于所述第一水箱上部，所述輸送管內設置有輸送螺桿，所述輸送螺桿與伺服電機相連。
在其中一實施例中，所述渣液分離機構包括設置在所述第二水箱內部的攪拌部；設置在所述第二水箱上部的懸浮排渣部；設置在所述第二水箱底部的沉淀排渣部。
在其中一實施例中，所述攪拌部設置有攪拌軸，所述攪拌軸上固定設置有攪拌葉片，所述攪拌葉片呈“L”形，相鄰所述攪拌葉片之間按照預定的距離、角度排布，所述攪拌軸一端與攪拌電機相連。
在其中一實施例中，所述懸浮排渣部設置有轉動軸，所述轉動軸包括第一轉動軸、第二轉動軸、第三轉動軸，所述第一轉動軸和所述第二轉動軸處于同一水平面，所述第三轉動軸高于所述第二轉動軸，所述第一轉動軸、第二轉動軸、第三轉動軸的兩端均設置有齒輪，所述齒輪上設置有清渣鏈條，兩根所述清渣鏈條之間可拆卸式的安裝有刮板，所述第二轉動軸、第三轉動軸下方設置有收渣板，所述收渣板靠近所述第三轉動軸一端高于靠近所述第二轉動軸一端，所述收渣板形成的傾斜角度與所述第三轉動軸和所述第二轉動軸形成的平面夾角相同，所述懸浮排渣部還設置有排渣驅動電機，所述排渣驅動電機通過驅動鏈條與所述第一轉動軸相連。
本發明創(chuàng )造的有益效果在于：
本申請提供了一種噴涂廢水自動處理設備，設置有第一水箱和第二水箱，第一水箱上設置有消泡機構、氣泡隔離機構、加藥機構，第二水箱上設置有渣液分離機構，氣泡隔離機構包括設置在第一水箱上的隔板，隔板兩端設置有滑動裝置，滑動裝置帶動隔板往復移動，將第一水箱中液體表面氣泡聚集到消泡機構處，消泡機構對液體表面的氣泡進行消泡、破泡處理，可有效避免因液面有大量氣泡形成氣泡膜，而導致加藥時藥劑不能直接添加到水中，影響藥劑反應；通過設置多個加藥料斗可同時向第一水箱中加入不同藥劑，每個加藥料斗底部均相應設置有輸送管、輸送螺桿、伺服電機，精準控制不同藥劑的加藥量；通過設置攪拌部使第二水箱中的廢水與藥劑充分反應，懸浮排渣部對水面懸浮物進行收集分離，沉淀排渣部對水下的沉淀物進行收集分離，渣液分離效果較好，本設備實現了廢液消泡、加藥、渣液分離整套流程處理，自動化一體化程度高，結構簡單、操作方便。
（發明人：翟愛玉;畢偉新;魏述江;王繼磊;郭曉峰）
