公布日：2022.04.29
申請日：2022.02.14
分類號：C02F3/30(2006.01)I
摘要
本發明公開了一種奧貝爾氧化溝升級改造的方法，包括預處理后的污水通過進水管流入厭氧池，厭氧池通過出水管與奧貝爾氧化溝相連。對奧貝爾氧化溝進行功能分區調整，將整個外溝改造為缺氧區，缺氧區安裝微孔曝氣器、潛水推流器和溶氧儀，將內溝和中溝改造為好氧區，好氧區安裝微孔曝氣器、潛水推流器、內回流泵、出水堰門、溶氧儀和污泥濃度計�？諝鈶腋★L(fēng)機通過曝氣管道、ABS曝氣干管和ABS曝氣支管與微孔曝氣器相連。本發明簡單實用、處理效果優良，是一種奧貝爾氧化溝升級改造的方法，該方法克服了現有奧貝爾氧化溝處理工藝中存在的不足，通過對奧貝爾氧化溝進行功能分區調整，并在前端新增厭氧池，提高了奧貝爾氧化溝工藝的有機物去除率和脫氮除磷效率，使出水水質能夠穩定達標。
權利要求書
1.一種奧貝爾氧化溝升級改造的方法，其特征在于：包括預處理后的污水通過厭氧池進水管（5）流入厭氧池（1），厭氧池（1）通過厭氧池出水管（4）與奧貝爾氧化溝相連，對奧貝爾氧化溝進行功能分區調整，將整個外溝改造為缺氧區（8），缺氧區（8）安裝微孔曝氣器（12）、潛水推流器（13）和溶氧儀（18），將內溝和中溝改造為好氧區（9），好氧區（9）安裝微孔曝氣器（12）、潛水推流器（14）、內回流泵（15）、出水堰門（17）、溶氧儀（18）和污泥濃度計（19），空氣懸浮風機（25）通過曝氣管道（24）、ABS曝氣干管（10）和ABS曝氣支管（11）與微孔曝氣器（12）相連。
2.根據權利要求1所述的一種奧貝爾氧化溝升級改造的方法，其特征在于：所述的厭氧池（1）設置厭氧池進水管（5）與原有沉砂池連接，內部設置隔墻（2）和潛水推流器（3），底部設置污泥回流管（6）以及放空管（7）。
3.根據權利要求1所述的一種奧貝爾氧化溝升級改造的方法，其特征在于：所述的缺氧區（8）由奧貝爾氧化溝的外溝改造而成，拆除外溝的表面曝氣裝置，在缺氧區（8）底部設置微孔曝氣器（12）進行曝氣，微孔曝氣器（12）通過ABS曝氣支管（11）、ABS曝氣干管（10）和曝氣管道（24）與空氣懸浮風機（25）相連，靠近池底處設置氧化溝進水管（21）與厭氧池（1）連接，走道板（23）上安裝潛水推流器（13）和溶氧儀（18）。
4.根據權利要求1所述的一種奧貝爾氧化溝升級改造的方法，其特征在于：所述的好氧區（9）由奧貝爾氧化溝的中溝和內溝改造而成，拆除中溝和內溝的表面曝氣裝置，在好氧區的底部設置微孔曝氣器（12）進行曝氣，微孔曝氣器（12）通過ABS曝氣支管（11）、ABS曝氣干管（10）和曝氣管道（24）與空氣懸浮風機（25）相連，走道板（23）上安裝潛水推流器（14）和溶氧儀（18），在中心島（20）墻壁上安裝污泥溶度計（19），在內溝設置內回流泵（15），通過回流管道（16）與缺氧區（8）相連，在中心島（20）處設置出水堰門（17）通過管道與二沉池相連。
5.根據權利要求1所述的一種奧貝爾氧化溝升級改造的方法，其特征在于：所述的空氣懸浮風機（25）通過曝氣管道（24）、ABS曝氣干管（10）和ABS曝氣支管（11）與微孔曝氣器（12）相連。
發明內容
為了克服上述奧貝爾氧化溝存在的不足，滿足日趨嚴格的廢水排放標準要求，本發明提供了一種奧貝爾氧化溝升級改造的方法。通過對奧貝爾氧化溝進行功能分區調整，并在前端新增厭氧池，提高了奧貝爾氧化溝的有機物去除率和脫氮除磷效率，使出水水質能夠穩定達標。
本發明的目的是這樣實現的：一種奧貝爾氧化溝升級改造的方法，其特征在于：包括預處理后的污水通過厭氧池進水管5流入厭氧池1，厭氧池1通過厭氧池出水管4與奧貝爾氧化溝相連。對奧貝爾氧化溝進行功能分區調整，將整個外溝改造為缺氧區8，缺氧區8安裝微孔曝氣器12、潛水推流器13和溶氧儀18，將內溝和中溝改造為好氧區9，好氧區9安裝微孔曝氣器12、潛水推流器14、內回流泵15、出水堰門17、溶氧儀18和污泥濃度計19�？諝鈶腋★L(fēng)機25通過曝氣管道24、ABS曝氣干管10和ABS曝氣支管11與微孔曝氣器12相連。

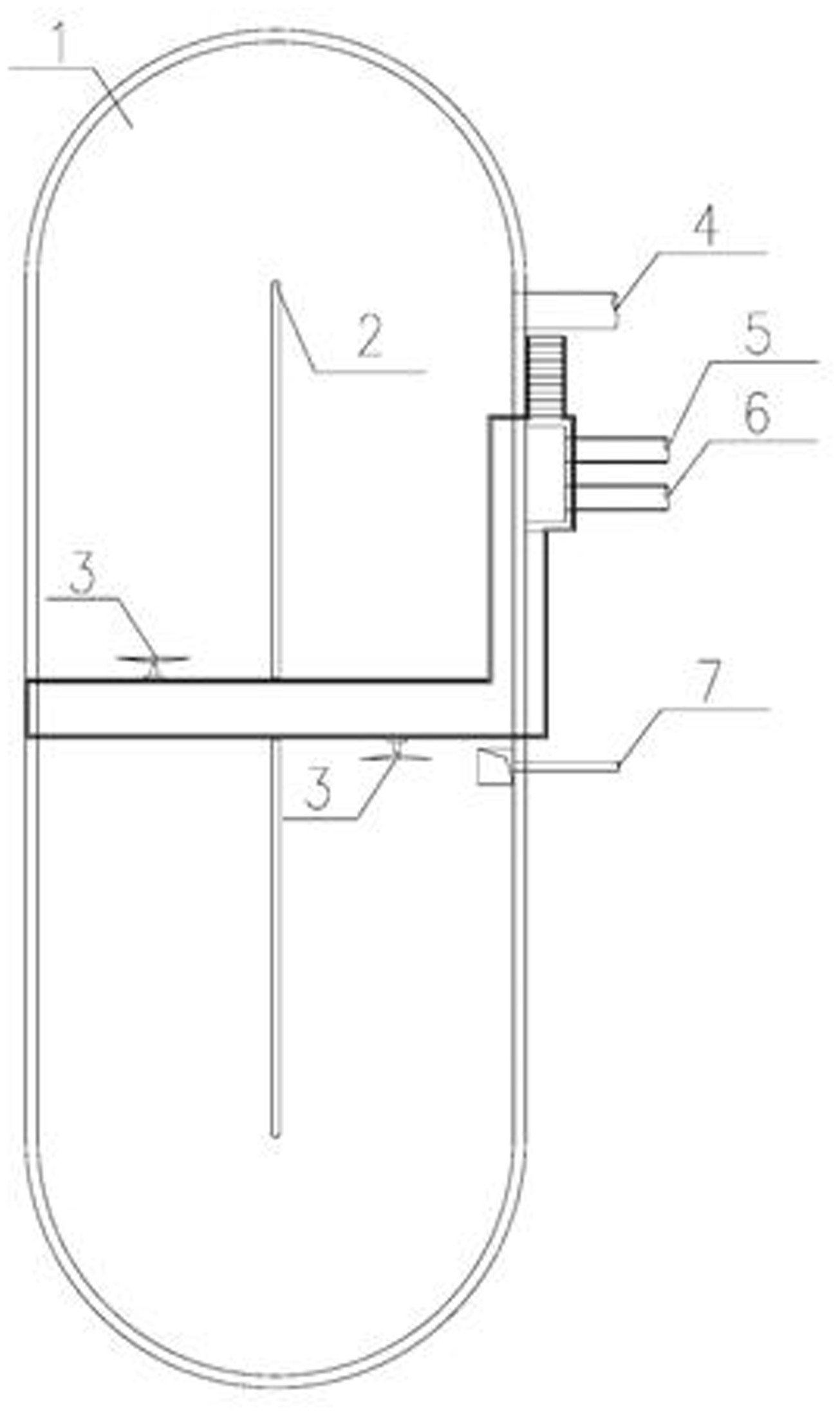

所述的厭氧池1設置厭氧池進水管5與原有沉砂池連接，內部設置隔墻2和潛水推流器3，底部設置污泥回流管6以及放空管7。
所述的缺氧區8由奧貝爾氧化溝的外溝改造而成，拆除外溝的表面曝氣裝置，在缺氧區8底部設置微孔曝氣器12進行曝氣，微孔曝氣器12通過ABS曝氣支管11、ABS曝氣干管10和曝氣管道24與空氣懸浮風機25相連�？拷氐滋幵O置氧化溝進水管21與厭氧池1連接。走道板23上安裝潛水推流器13和溶氧儀18。
所述的好氧區9由奧貝爾氧化溝的中溝和內溝改造而成，拆除中溝和內溝的表面曝氣裝置，在好氧區的底部設置微孔曝氣器12進行曝氣，微孔曝氣器12通過ABS曝氣支管11、ABS曝氣干管10和曝氣管道24與空氣懸浮風機25相連。走道板23上安裝潛水推流器14和溶氧儀18，在中心島20墻壁上安裝污泥溶度計19，在內溝設置內回流泵15，通過內回流管道16與缺氧區8相連，在中心島20處設置出水堰門17通過管道與二沉池相連。
所述的空氣懸浮風機25通過曝氣管道24、ABS曝氣干管10和ABS曝氣支管11與微孔曝氣器12相連。
積極有益效果：本發明為一種奧貝爾氧化溝升級改造的方法，通過對奧貝爾氧化溝進行功能分區調整，并在前端新增厭氧池，提高了奧貝爾氧化溝的有機物去除率和脫氮除磷效率，使出水水質能夠穩定達標。
（發明人：劉從彬;劉峻;張成帥;朱亞飛;李祥華;張春紅;陳慧娟）
