公布日：2023.05.02
申請日：2022.12.02
分類號：C02F9/00(2023.01)I;C02F1/24(2023.01)N;C02F1/40(2023.01)N;C02F1/52(2023.01)N;C02F3/12(2023.01)N
摘要

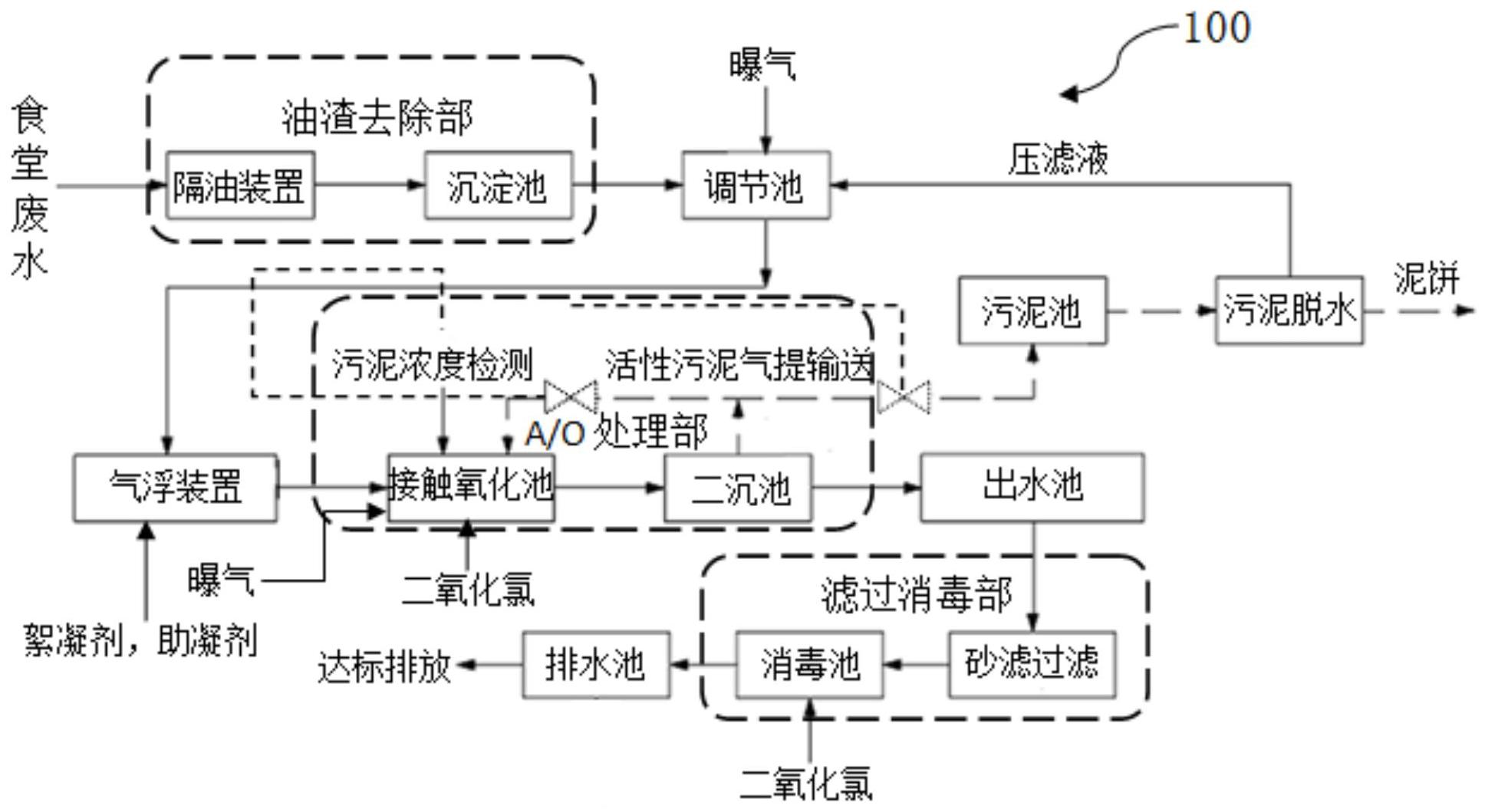

本發明屬于廢水處理領域，公開了一種食堂廢水處理系統，能夠將食堂廢水中絕大部分油脂、固體殘渣以及殘余有機組織進行去除，從而使得排出水直接達到排放標準，包括順序連通的油渣去除部、氣浮裝置、A/O處理部以及過濾消毒部，油渣去除部包括隔油裝置和沉淀池，隔油裝置用于對食堂廢水進行多級隔油沉淀，A/O處理部用于對第二預處理廢水進行A/O處理并形成第三預處理廢水，過濾消毒部用于對第三預處理廢水進行過濾消毒，食堂廢水通過在隔油裝置進行初步地浮油去除及固體殘渣進行沉淀去除，沉淀池能夠對固體殘渣進一步地沉淀去除，氣浮裝置、A/O處理部能夠對無機及有機污染物進行去除，在處理的最后通過過濾消毒部進行最終過濾及消毒。
權利要求書
1.一種食堂廢水處理系統，其特征在于，包括：順序連通的油渣去除部、氣浮裝置、A/O處理部以及過濾消毒部，所述油渣去除部包括連通的隔油裝置和沉淀池，所述隔油裝置具有多個依次連通的多個隔油沉淀腔室，所述隔油裝置用于對食堂廢水進行多級隔油沉淀，從而實現初步的油渣去除并形成第一預處理廢水，所述沉淀池用于對所述第一預處理廢水進行殘渣沉淀并形成第二預處理廢水，所述A/O處理部用于對所述第二預處理廢水進行A/O處理并形成第三預處理廢水，所述過濾消毒部用于對所述第三預處理廢水進行過濾消毒并形成達標排放水。
2.根據權利要求1所述的食堂廢水處理系統，其特征在于：其中，所述隔油沉淀腔室具有人孔和流通管，所述人孔位于所述隔油沉淀腔室的頂部，所述多個隔油沉淀腔室通過所述流通管連通。
3.根據權利要求2所述的食堂廢水處理系統，其特征在于：其中，所述流通管具有相互連通的上端口、下端口以及連通口，所述上端口高于所述下端口，并且食堂廢水的水位位于所述上端口、所述下端口之間，所述下端口與所述連通口之間形成食堂廢水的流通路徑。
4.根據權利要求3所述的食堂廢水處理系統，其特征在于：其中，所述流通管呈三端開口的“T”。
5.根據權利要求2所述的食堂廢水處理系統，其特征在于：其中，多個所述流通管的下端口沿食堂廢水的流動路徑依次降低。
6.根據權利要求1所述的食堂廢水處理系統，其特征在于，還包括：調節池，位于所述沉淀池和所述氣浮裝置之間，所述調節池的底部具有曝氣件。
7.根據權利要求6所述的食堂廢水處理系統，其特征在于：其中，所述氣浮裝置采用加壓溶氣氣浮方式，并且所述氣浮裝置具有刮渣機，該刮渣機具有用于對所述氣浮裝置的所述第二預處理廢水的液面的雜質層進行刮除的刮渣板。
8.根據權利要求1所述的食堂廢水處理系統，其特征在于：其中，所述A/O處理部包括接觸氧化池和二沉池，所述接觸氧化池內放置有活性污泥，及設置在底部的曝氣件。
9.根據權利要求8所述的食堂廢水處理系統，其特征在于：其中，所述A/O處理部還包括雙輸出氣提管，該雙輸出氣提管具有伸入所述二沉池的輸入直管及向該輸入直管內注入空氣的風管，所述接觸氧化池內部設置有用于對活性污泥的濃度進行檢測的污泥濃度計，所述雙輸出氣提管通過可控閥門分別向所述接觸氧化池與外部的污泥池氣提輸送活性污泥。
10.根據權利要求1所述的食堂廢水處理系統，其特征在于：其中，所述過濾消毒部包括連通的砂過濾濾器和消毒池，該消毒池內部設置有二氧化氯發生器。
發明內容
針對現有技術的不足，本發明提供一種食堂廢水處理系統，能夠將食堂廢水中絕大部分油脂、固體殘渣以及殘余有機組織進行去除，從而使得排出水直接達到排放標準。
為實現上述目的，本發明提供了如下技術方案為：
一種食堂廢水處理系統，其特征在于，包括：順序連通的油渣去除部、氣浮裝置、A/O處理部以及過濾消毒部，油渣去除部包括連通的隔油裝置和沉淀池，隔油裝置具有多個依次連通的多個隔油沉淀腔室，隔油裝置用于對食堂廢水進行多級隔油沉淀，從而實現初步的油渣去除并形成第一預處理廢水，沉淀池用于對第一預處理廢水進行殘渣沉淀并形成第二預處理廢水，A/O處理部用于對第二預處理廢水進行A/O處理并形成第三預處理廢水，過濾消毒部用于對第三預處理廢水進行過濾消毒并形成達標排放水。
優選地，隔油沉淀腔室具有人孔和流通管，人孔位于隔油沉淀腔室的頂部，多個隔油沉淀腔室通過流通管連通。
進一步地，流通管具有相互連通的上端口、下端口以及連通口，上端口高于下端口，并且食堂廢水的水位位于上端口、下端口之間，下端口與連通口之間形成食堂廢水的流通路徑。
再進一步地，流通管呈三端開口的“T”。
進一步地，多個流通管的下端口沿食堂廢水的流動路徑依次降低。
優選地，本發明還包括調節池，位于沉淀池和氣浮裝置之間，調節池的底部具有曝氣件。
進一步地，氣浮裝置采用加壓溶氣氣浮方式，并且氣浮裝置具有刮渣機，刮渣機具有用于對氣浮裝置的第二預處理廢水的液面的雜質層進行刮除的刮渣板。
優選地，A/O處理部包括接觸氧化池和二沉池，接觸氧化池內放置有活性污泥，及設置在底部的曝氣件。
進一步地，A/O處理部還包括雙輸出氣提管，雙輸出氣提管具有伸入二沉池的輸入直管及向輸入直管內注入空氣的風管，接觸氧化池內部設置有用于對活性污泥的濃度進行檢測的污泥濃度計，雙輸出氣提管通過可控閥門分別向接觸氧化池與外部的污泥池氣提輸送活性污泥。
優選地，過濾消毒部包括連通的砂過濾濾器和消毒池，消毒池內部設置有二氧化氯發生器。
與現有技術相比，本發明的有益效果是：
1.因為本發明的食堂廢水處理系統包括順序連通的油渣去除部、氣浮裝置、A/O處理部以及過濾消毒部，油渣去除部包括連通的隔油裝置和沉淀池，隔油裝置具有多個依次連通的多個隔油沉淀腔室，隔油裝置用于對食堂廢水進行多級隔油沉淀，A/O處理部用于對第二預處理廢水進行A/O處理并形成第三預處理廢水，過濾消毒部用于對第三預處理廢水進行過濾消毒，食堂廢水通過在隔油裝置進行初步地浮油去除及固體殘渣進行沉淀去除，沉淀池能夠對固體殘渣進一步地沉淀去除，氣浮裝置、A/O處理部能夠對無機及有機污染物進行去除，在處理的最后通過過濾消毒部進行最終過濾及消毒，因此，本發明能夠將食堂廢水中絕大部分油脂、固體殘渣以及殘余有機組織進行去除，從而使得排出水直接達到排放標準。
2.因為本發明的流通管具有相互連通的上端口、下端口以及連通口，上端口高于下端口，并且食堂廢水的水位位于上端口、下端口之間，下端口與連通口之間形成食堂廢水的流通路徑，因此，本發明不僅使得大部分的油脂因漂浮在廢水的液面而被流通管阻隔在相應的隔油沉淀腔室內，并且下端口的設置使得過流面積較小，供固體殘渣沉淀的時間更長。
3.因為本發明的A/O處理部還包括雙輸出氣提管，雙輸出氣提管具有伸入二沉池的輸入直管及向輸入直管內注入空氣的風管，接觸氧化池內部設置有用于對活性污泥的濃度進行檢測的污泥濃度計，雙輸出氣提管通過可控閥門分別向接觸氧化池與外部的污泥池氣提輸送活性污泥，因此，本發明流入二沉池內的活性污泥能夠通過雙輸出氣提管回至接觸氧化池，從而實現活性污泥的再利用，而且通過污泥濃度計對接觸氧化池內的活性污泥的濃度進行控制。
（發明人：陳岳松）
