公布日：2023.12.22
申請日：2023.09.12
分類號：B01D21/06(2006.01)I;B01D21/20(2006.01)I;B01D21/18(2006.01)I;B01D21/24(2006.01)I;C02F1/00(2023.01)I;B08B9/087(2006.01)I;E02B15/10(2006.01)I
摘要
本發明涉及污水處理技術領域，且公開了一種污水處理池污泥刮離結構，包括：支撐組件，其縱向的安裝于污水處理池內部；刮泥組件，其協同支撐組件對污水處理池內部的污水進行刮除，其包括有安裝于支撐組件上的刮泥件以及輸泥件；除渣件，其安裝于支撐組件上并配合刮泥組件清理污水處理池表面的漂浮物；除渣件與刮泥件均安裝于支撐組件上且位于不同高度用于清理污水處理池內的雜物,支撐組件包括有置于污水處理池內部并延伸于污水處理池底部的排污管道，排污管道外安裝有支撐桁架，排污管道于污水處理池內部的結構體上開設有若干導入口用于雜質的進入。本發明解決了現有技術對于污水處理池水面漂浮物處理效果不佳的問題。
權利要求書

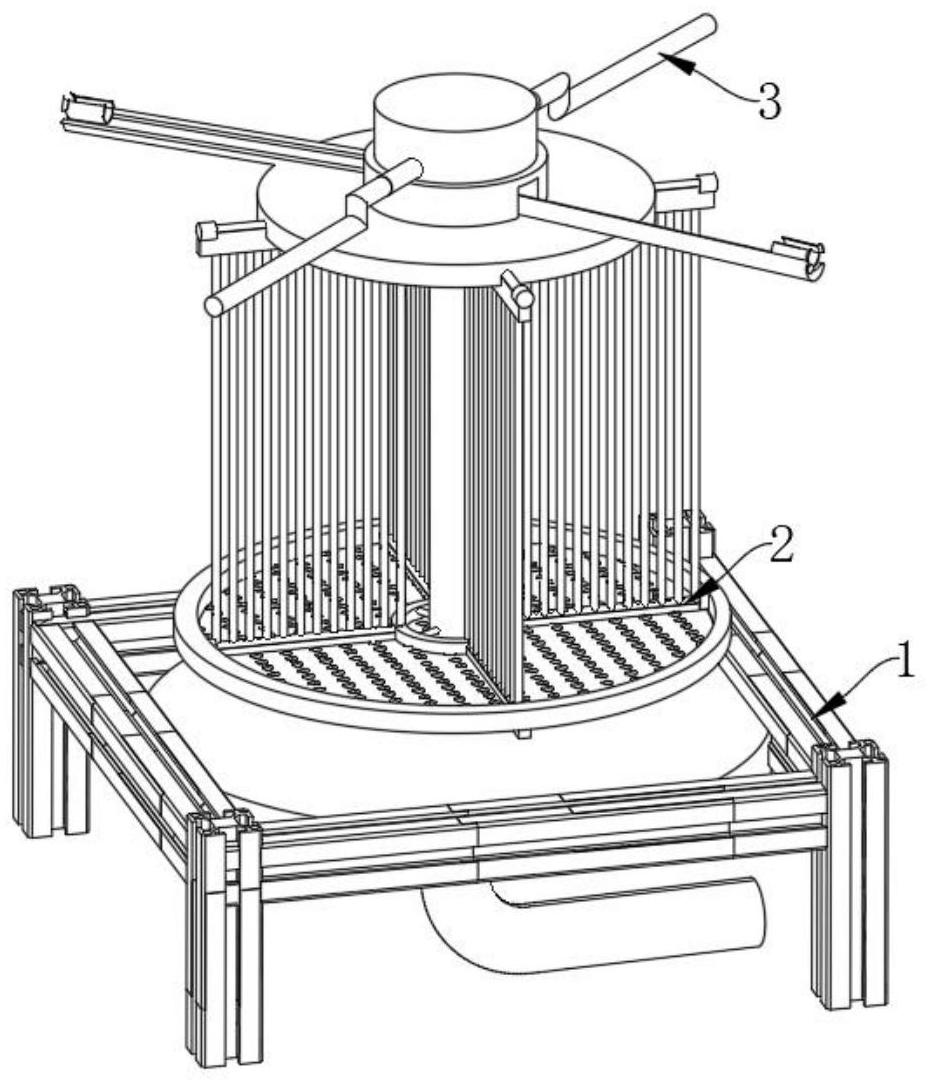

1.一種污水處理池污泥刮離結構，其特征在于，包括：支撐組件(1)，其縱向的安裝于污水處理池內部；刮泥組件(2)，其協同支撐組件(1)對污水處理池內部的污水進行刮除，其包括有安裝于支撐組件(1)上的刮泥件(21)以及輸泥件(22)；除渣件(3)，其安裝于支撐組件(1)上并配合刮泥組件(2)清理污水處理池表面的漂浮物；除渣件(3)與刮泥件(21)均安裝于支撐組件(1)上且位于不同高度用于清理污水處理池內的雜物。
2.根據權利要求1所述的一種污水處理池污泥刮離結構，其特征在于：所述支撐組件(1)包括有置于污水處理池內部并延伸于污水處理池底部的排污管道(11)，排污管道(11)外安裝有支撐桁架(12)，排污管道(11)于污水處理池內部的結構體上開設有若干導入口用于雜質的進入；刮泥件(21)包括有安裝于排污管道(11)上并環向包裹排污管道(11)的若干延伸環(211)，若干延伸環(211)同心且直徑逐漸增大向排污管道(11)周向擴散，于直徑最大的延伸環(211)上環向等距的安裝有若干刮泥板(212)，刮泥板(212)的一端開設有用于泥沙進入的端口(213)，端口(213)的開設長度小于刮泥板(212)的機構寬度，于刮泥板(212)上開設有用于導向泥沙的導向口。
3.根據權利要求1所述的一種污水處理池污泥刮離結構，其特征在于：所述除渣件(3)包括有套接于排污管道(11)上的靜置盤(31)以及置于靜置盤(31)上端并與排污管道(11)相接的旋盤(32)，旋盤(32)側壁上安裝有若干用于漂浮物附著的附著柱(34)；靜置盤(31)的側壁上滑動的安裝有用于推離漂浮物脫離污水處理池范圍的導料套(35)，導料套(35)呈半弧狀設置，其弧面弧度適配于附著柱(34)弧度，于導料套(35)上滑動的安裝有用于剔除附著于附著柱(34)上的漂浮物的驅離套(36)。
4.根據權利要求1所述的一種污水處理池污泥刮離結構，其特征在于：所述輸泥件(22)包括有于導向口對接安裝的導料管(221)，導料管(221)的一端安裝有用于抽吸置于導料管(221)內泥沙高度的抽吸泵，導料管(221)上端設置有向排污管道(11)內輸送泥雜質的輸送套(222)，輸送套(222)與導入口連接。
5.根據權利要求3所述的一種污水處理池污泥刮離結構，其特征在于：所述導料套(35)上開設有溢水口(37)以向外溢出流水，驅離套(36)背離靜置盤(31)的一端安裝有擴散套(38)以增大對漂浮物的推離過程中的包裹范圍。
6.根據權利要求2所述的一種污水處理池污泥刮離結構，其特征在于：若干所述刮泥板(212)之間填裝有用于限制雜質漂浮的限位網(214)，限位網(214)距污水處理池池底的高度不小于刮泥板(212)與污水處理池池底的高度。
7.根據權利要求5所述的一種污水處理池污泥刮離結構，其特征在于：所述靜置盤(31)上適配于導料套(35)的開設有滑槽，滑槽的開設長度小于靜置盤(31)的自身厚度且均不與靜置盤(31)任一端面貫通。
發明內容
針對現有技術的不足，本發明提供了一種污水處理池污泥刮離結構，解決了現有技術對于污水處理池水面漂浮物處理效果不佳的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理池污泥刮離結構，包括：
支撐組件，其縱向的安裝于污水處理池內部；
刮泥組件，其協同支撐組件對污水處理池內部的污水進行刮除，其包括有安裝于支撐組件上的刮泥件以及輸泥件；
除渣件，其安裝于支撐組件上并配合刮泥組件清理污水處理池表面的漂浮物；
除渣件與刮泥件均安裝于支撐組件上且位于不同高度用于清理污水處理池內的雜物。
優選的，所述支撐組件包括有置于污水處理池內部并延伸于污水處理池底部的排污管道，排污管道外安裝有支撐桁架，排污管道于污水處理池內部的結構體上開設有若干導入口用于雜質的進入；
刮泥件包括有安裝于排污管道上并環向包裹排污管道的若干延伸環，若干延伸環同心且直徑逐漸增大向排污管道周向擴散，于直徑最大的延伸環上環向等距的安裝有若干刮泥板，刮泥板的一端開設有用于泥沙進入的端口，端口的開設長度小于刮泥板的機構寬度，于刮泥板上開設有用于導向泥沙的導向口。
優選的，所述除渣件包括有套接于排污管道上的靜置盤以及置于靜置盤上端并與排污管道相接的旋盤，旋盤側壁上安裝有若干用于漂浮物附著的附著柱；
靜置盤的側壁上滑動的安裝有用于推離漂浮物脫離污水處理池范圍的導料套，導料套呈半弧狀設置，其弧面弧度適配于附著柱弧度，于導料套上滑動的安裝有用于剔除附著于附著柱上的漂浮物的驅離套。
優選的，所述輸泥件包括有于導向口對接安裝的導料管，導料管的一端安裝有用于抽吸置于導料管內泥沙高度的抽吸泵，導料管上端設置有向排污管道內輸送泥雜質的輸送套，輸送套與導入口連接。
優選的，所述導料套上開設有溢水口以向外溢出流水，驅離套背離靜置盤的一端安裝有擴散套以增大對漂浮物的推離過程中的包裹范圍。
優選的，若干所述刮泥板之間填裝有用于限制雜質漂浮的限位網，限位網距污水處理池池底的高度不小于刮泥板與污水處理池池底的高度。
優選的，所述靜置盤上適配于導料套的開設有滑槽，滑槽的開設長度小于靜置盤的自身厚度且均不與靜置盤任一端面貫通。
與現有技術相比，本發明提供了一種污水處理池污泥刮離結構，具備以下有益效果：
本發明中公開的技術方案中，利用安裝在支撐組件上的除渣件將漂浮在水面上的漂浮物進行處理，首先經過設置在除渣件中包括有的附著柱利用水的表面張力，對漂浮物產生連帶效果，漂浮物跟隨附著柱進行轉動，直至與導料套相遇后，一方面將附著柱上的附著漂浮物驅離，另一方面，將從附著柱上帶離的漂浮物清除出污水處理池，由此，增加了污水處理池內的雜質去除效率。
通過在刮泥板上開設的導向口，泥沙通過導向口進入刮泥板，且相鄰導向口之間的刮泥板結構體將沉淀在池底而成為整塊的泥沙進行分割，從而增強了刮泥板對泥沙的刮除效果。
利用安裝在若干刮泥板之間的限位網，利用限位網將受到刮泥板轉動而揚起的雜質進行阻擋，一方面對在雜質中裹挾的漂浮物產生阻擋的收集效果，另一方面對于沉淀后裹挾產生的直徑較大的泥沙塊則在其揚起后產生切割效果，提高對池底泥沙完整性的破壞效果，增強對于泥沙的刮離效果。
（發明人：孫勇;劉凱;程坤;程枝梅;陳琳）
