公布日：2023.12.15
申請日：2023.10.10
分類號：C02F9/00(2023.01)I;B08B3/02(2006.01)I;B08B3/10(2006.01)I;B08B3/14(2006.01)I;C02F1/00(2023.01)N;C02F1/46(2023.01)N;C02F1/461(2023.01)N;C02F1/
66(2023.01)N;C02F1/48(2023.01)N;C02F1/58(2023.01)N;C02F103/10(2006.01)N
摘要
本發明涉及污水處理技術領域，且公開了一種鈣礦洗石污水處理方法，該鈣礦洗石污水處理方法，包括S1、投入原料；S2、翻動沖洗；S3、排料；S4、過濾分離；S5、離子析出；S6、回流；S7、沉淀；S8、排水，所述鈣礦石原料在進入處理池之間進行預處理工序，將鈣礦石原料切分成大石塊為主的石料。該鈣礦洗石污水處理方法，為了避免洗石廢水中含有的鈣離子對污水的污染性的影響，通過在洗石廢水的處理過程中添加有具有兩排電極板的處理罐，在通電后于處理罐中形成陽極板和陰極板，從而使得陰極板可以對洗石廢水中的鈣離子進行析出，從而有效的利用起洗石廢水中離子狀態的鈣元素，減少礦產資源的浪費。
權利要求書
1.一種鈣礦洗石污水處理方法，其特征在于：包括以下步驟：S1、將開采的鈣礦石原料投入至處理池中，并啟動高壓水泵，控制噴嘴對鈣礦石原料進行沖洗；S2、通過上下料結構對處理池中的鈣礦石原料進行翻動，并對處理池的底部進行清理，但控制鈣礦石原料主體處于處理池的內部；S3、沖洗后的廢水通過處理池邊緣處設置的排水渠向外排出；S4、通過排水渠端部設置的多重過濾結構對洗石廢水中的雜質與污水進行分離；S5、經過初步排雜的洗石廢水進入到處理罐中進行離子析出；S51、啟動擾流組件對處理罐內混合溶液的流動進行擾流和引導；S52、啟動加藥裝置對處理罐內混合溶液的pH值進行調節；S6、經過S5中離子析出后的洗石廢水通過分流管路回流至處理罐中再次析出；S7、所述S5處理罐中排出的廢水通過管道進入到沉淀池中進行沉淀；S8、所述沉淀池頂部設置有排水管道向外將處理完畢后的鈣礦洗石污水排出。
2.根據權利要求1所述的一種鈣礦洗石污水處理方法，其特征在于：所述鈣礦石原料在進入處理池之間進行預處理工序，將鈣礦石原料切分成大石塊為主的石料，同時對鈣礦石原料的切分作業采用柔性分離方式，避免對鈣礦石原料造成破碎，所述S2中的上下料結構內置有震顫組件，所述震顫組件包括有震動電機，所述上下料結構采用方形鋼架，并且所述方形鋼架的中心處呈鏤空設置，保證對鈣礦石原料進行翻動的同時不會(huì )讓鈣礦石原料發生卡死的情況，所述方形鋼架的鏤空部位設置有彈性伸縮網，方便鈣礦石原料通過鏤空部位，所述沉淀池設置成上窄下寬的內凹形式，并且所述沉淀池的內表面設置成傾斜狀，保證沉淀池內的鈣礦石原料在沖洗過程中表面的泥土不會(huì )飛濺而出，方便清理和收集，避免鈣礦石的開采而導致的水土流失。
3.根據權利要求1所述的一種鈣礦洗石污水處理方法，其特征在于：所述S3中排水渠設置為靠近處理池一端高而靠近處理罐一側低設置，使得處理池中的洗石廢水可以在重力作用下可以更好的進入到處理罐中，并且所述排水渠的端部截面設置成倒梯形，具體的，所述排水渠的底端寬度小于頂端的寬度，方便洗石廢水的排出，所述S4中的多重過濾結構設置為平行設置的三組過濾網，并且呈線性設置的三組過濾網之間的距離分別為100cm和50cm，同時，所述三組過濾網從靠近處理池一側到處理罐的過濾網的濾孔直徑分別設置為20cm、10cm和Scm，并且所述三組過濾網遠離處理罐的一側外壁上設置有對應的清理結構，以方便將過濾網阻隔的固體雜質清理出去，避免其卡死在過濾網上。
4.根據權利要求1所述的一種鈣礦洗石污水處理方法，其特征在于：所述S5中的處理罐內部設置有兩排電極板，并且電極板由外部220V市電供電，所述兩排電極板處于同一閉合電路內，以使得兩排電極板在處理罐的內部作為陽極板和陰極板，從而對洗石廢水中的鈣離子進行析出，以利用起洗石廢水中的離子狀態的鈣元素，減少礦產資源的浪費，所述處理罐中設置有擾流結構，并且該擾流結構傳動連接在處理罐外側的驅動設備上，使得擾流結構的運動方向與洗石廢水的流通方向保持相反，增大洗石廢水在處理罐中的滯留時間，使得S5中的離子析出的時間更久，從而更好的對洗石廢水中的鈣離子進行利用，所述S6中的回流管與處理罐的輸出管道并聯，并且所述處理罐的輸出端到內表面設置有分流板，所述分流板將處理罐的輸出管道和回流管的區域占比為2：1，從而使得三分之一的洗石廢水會(huì )通過回流管重新回到處理罐中再次進行離子析出，提高鈣離子的回收效果。
5.根據權利要求1所述的一種鈣礦洗石污水處理方法，其特征在于：所述沉淀池的進水口設置在靠近沉淀池底部一側，并且所述沉淀池的除水口設置在沉淀池的頂部一側，所述沉淀池的進水口處設置有遮擋結構，以對進入到沉淀池內的洗石廢水進行緩沖保護，減少快速流入的洗石廢水對沉淀池底部沉淀的固體雜質的影響。
6.根據權利要求1所述的一種鈣礦洗石污水處理方法，其特征在于：所述S5中的處理罐內設置有加藥裝置，并且該加藥裝置傳動連接有攪拌機構，所述加藥裝置內部加入NaOH溶液，并且NaOH溶液的加入量為鈣礦洗石廢水輸入到處理罐內部流量的二十分之一，有效的提升處理罐內部的混合溶液的pH值，降低鈣離子在混合溶液中的溶解度，使其更容易被電極板析出，達到提升鈣回收率的效果。
7.根據權利要求1所述的一種鈣礦洗石污水處理方法，其特征在于：所述處理罐的底部設置有沉淀區，并且所述沉淀區的底部設置為電磁鐵，在啟動處理罐時同步為電磁鐵進行通電，從而使得電磁鐵可以對處理罐中混合溶液內析出沉淀的固態鈣化合物進行吸附，所述電磁鐵設置為金屬網狀，并且電磁鐵的上表面設置有刮除組件，所述電磁鐵的下方設置有收納腔，通過刮除組件對金屬網狀的電磁鐵表面進行刮除清理，以更方便的對電磁鐵表面的固態的鈣化合物進行清理和收集。
8.根據權利要求6所述的一種鈣礦洗石污水處理方法，其特征在于：所述加藥裝置底部設置有抽水機構，所述抽水機構對排水渠與處理罐之間的連接管道內的水進行抽取，并且所述NaOH粉末投入至加藥裝置內與抽取的鈣礦洗石廢水進行混合，所述加藥裝置包括有混合機構與超聲發生器，所述超聲發生器固定安裝在混合機構的外側，以使得混合機構內的NaOH粉末和鈣礦洗石廢水進行充分混合，得到的NaOH溶液中，Na離子與0H離子會(huì )充分的運動分散至混合機構內的混合溶液中，提高對處理罐內溶液pH值的影響度。
9.根據權利要求1所述的一種鈣礦洗石污水處理方法，其特征在于：所述處理罐的弧形外壁上設置有加熱條，并且所述排水渠與處理罐的連接部處設置有預加熱組件，所述處理罐的內部設置有溫度感應器，將處理罐內的混合溶液的溫度控制在40攝氏度左右，并且處理罐內的溫度上下溫差不超過5攝氏度，使得處理罐內的混合溶液溫度保持一個較高的狀態，降低鈣離子在混合溶液中的溶解度，從而提升鈣離子的析出效果。
10.根據權利要求6所述的一種鈣礦洗石污水處理方法，其特征在于：所述處理罐內設置的攪拌機構的攪拌桿內設置成電加熱管，并且攪拌機構在啟動時同步啟動電加熱管，以使得攪拌機構在對處理罐內的混合溶液進行攪拌的同時對混合溶液進行加熱工作，另外，所述攪拌機構內設置的電加熱管串聯斷電開關，在溫度出現異常時對電加熱管進行斷電處理。
發明內容
本發明的目的在于提供一種鈣礦洗石污水處理方法，以解決上述背景技術中提出的問題。

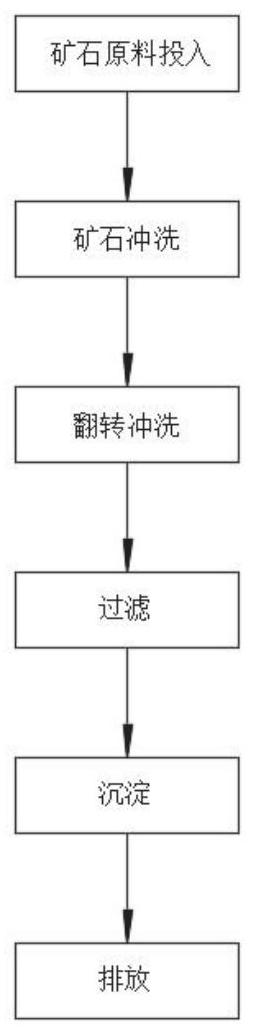

為實現上述目的，本發明提供如下技術方案：一種鈣礦洗石污水處理方法，包括以下步驟：
S1、將開采的鈣礦石原料投入至處理池中，并啟動高壓水泵，控制噴嘴對鈣礦石原料進行沖洗；
S2、通過上下料結構對處理池中的鈣礦石原料進行翻動，并對處理池的底部進行清理，但控制鈣礦石原料主體處于處理池的內部；
S3、沖洗后的廢水通過處理池邊緣處設置的排水渠向外排出；
S4、通過排水渠端部設置的多重過濾結構對洗石廢水中的雜質與污水進行分離；
S5、經過初步排雜的洗石廢水進入到處理罐中進行離子析出；
S51、啟動擾流組件對處理罐內混合溶液的流動進行擾流和引導；
S52、啟動加藥裝置對處理罐內混合溶液的pH值進行調節；
S6、經過S5中離子析出后的洗石廢水通過分流管路回流至處理罐中再次析出；
S7、所述S5處理罐中排出的廢水通過管道進入到沉淀池中進行沉淀；
S8、所述沉淀池頂部設置有排水管道向外將處理完畢后的鈣礦洗石污水排出。
優選的，所述鈣礦石原料在進入處理池之間進行預處理工序，將鈣礦石原料切分成大石塊為主的石料，同時對鈣礦石原料的切分作業采用柔性分離方式，避免對鈣礦石原料造成破碎，所述S2中的上下料結構內置有震顫組件，所述震顫組件包括有震動電機，所述上下料結構采用方形鋼架，并且所述方形鋼架的中心處呈鏤空設置，保證對鈣礦石原料進行翻動的同時不會(huì )讓鈣礦石原料發生卡死的情況，所述方形鋼架的鏤空部位設置有彈性伸縮網，方便鈣礦石原料通過鏤空部位，所述沉淀池設置成上窄下寬的內凹形式，并且所述沉淀池的內表面設置成傾斜狀，保證沉淀池內的鈣礦石原料在沖洗過程中表面的泥土不會(huì )飛濺而出，方便清理和收集，避免鈣礦石的開采而導致的水土流失。
優選的，所述S3中排水渠設置為靠近處理池一端高而靠近處理罐一側低設置，使得處理池中的洗石廢水可以在重力作用下可以更好的進入到處理罐中，并且所述排水渠的端部截面設置成倒梯形，具體的，所述排水渠的底端寬度小于頂端的寬度，方便洗石廢水的排出，所述S4中的多重過濾結構設置為平行設置的三組過濾網，并且呈線性設置的三組過濾網之間的距離分別為100cm和50cm，同時，所述三組過濾網從靠近處理池一側到處理罐的過濾網的濾孔直徑分別設置為20cm、10cm和5cm，并且所述三組過濾網遠離處理罐的一側外壁上設置有對應的清理結構，以方便將過濾網阻隔的固體雜質清理出去，避免其卡死在過濾網上。
優選的，所述S5中的處理罐內部設置有兩排電極板，并且電極板由外部220V市電供電，所述兩排電極板處于同一閉合電路內，以使得兩排電極板在處理罐的內部作為陽極板和陰極板，從而對洗石廢水中的鈣離子進行析出，以利用起洗石廢水中的離子狀態的鈣元素，減少礦產資源的浪費，所述處理罐中設置有擾流結構，并且該擾流結構傳動連接在處理罐外側的驅動設備上，使得擾流結構的運動方向與洗石廢水的流通方向保持相反，增大洗石廢水在處理罐中的滯留時間，使得S5中的離子析出的時間更久，從而更好的對洗石廢水中的鈣離子進行利用，所述S6中的回流管與處理罐的輸出管道并聯，并且所述處理罐的輸出端到內表面設置有分流板，所述分流板將處理罐的輸出管道和回流管的區域占比為2：1，從而使得三分之一的洗石廢水會(huì )通過回流管重新回到處理罐中再次進行離子析出，提高鈣離子的回收效果。
優選的，所述沉淀池的進水口設置在靠近沉淀池底部一側，并且所述沉淀池的除水口設置在沉淀池的頂部一側，所述沉淀池的進水口處設置有遮擋結構，以對進入到沉淀池內的洗石廢水進行緩沖保護，減少快速流入的洗石廢水對沉淀池底部沉淀的固體雜質的影響。
優選的，所述S5中的處理罐內設置有加藥裝置，并且該加藥裝置傳動連接有攪拌機構，所述加藥裝置內部加入NaOH溶液，并且NaOH溶液的加入量為鈣礦洗石廢水輸入到處理罐內部流量的二十分之一，有效的提升處理罐內部的混合溶液的pH值，降低鈣離子在混合溶液中的溶解度，使其更容易被電極板析出，達到提升鈣回收率的效果。
優選的，所述處理罐的底部設置有沉淀區，并且所述沉淀區的底部設置為電磁鐵，在啟動處理罐時同步為電磁鐵進行通電，從而使得電磁鐵可以對處理罐中混合溶液內析出沉淀的固態鈣化合物進行吸附，所述電磁鐵設置為金屬網狀，并且電磁鐵的上表面設置有刮除組件，所述電磁鐵的下方設置有收納腔，通過刮除組件對金屬網狀的電磁鐵表面進行刮除清理，以更方便的對電磁鐵表面的固態的鈣化合物進行清理和收集。
優選的，所述加藥裝置底部設置有抽水機構，所述抽水機構對排水渠與處理罐之間的連接管道內的水進行抽取，并且所述NaOH粉末投入至加藥裝置內與抽取的鈣礦洗石廢水進行混合，所述加藥裝置包括有混合機構與超聲發生器，所述超聲發生器固定安裝在混合機構的外側，以使得混合機構內的NaOH粉末和鈣礦洗石廢水進行充分混合，得到的NaOH溶液中，Na離子與0H離子會(huì )充分的運動分散至混合機構內的混合溶液中，提高對處理罐內溶液pH值的影響度。
優選的，所述處理罐的弧形外壁上設置有加熱條，并且所述排水渠與處理罐的連接部處設置有預加熱組件，所述處理罐的內部設置有溫度感應器，將處理罐內的混合溶液的溫度控制在40攝氏度左右，并且處理罐內的溫度上下溫差不超過5攝氏度，使得處理罐內的混合溶液溫度保持一個較高的狀態，降低鈣離子在混合溶液中的溶解度，從而提升鈣離子的析出效果。
優選的，所述處理罐內設置的攪拌機構的攪拌桿內設置成電加熱管，并且攪拌機構在啟動時同步啟動電加熱管，以使得攪拌機構在對處理罐內的混合溶液進行攪拌的同時對混合溶液進行加熱工作，另外，所述攪拌機構內設置的電加熱管串聯斷電開關，在溫度出現異常時對電加熱管進行斷電處理。
與現有技術相比，本發明提供了一種鈣礦洗石污水處理方法，具備以下
有益效果：
1、該鈣礦洗石污水處理方法，為了避免洗石廢水中含有的鈣離子對污水的污染性的影響，通過在洗石廢水的處理過程中添加有具有兩排電極板的處理罐，在通電后于處理罐中形成陽極板和陰極板，從而使得陰極板可以對洗石廢水中的鈣離子進行析出，從而有效的利用起洗石廢水中離子狀態的鈣元素，減少礦產資源的浪費。
2、該鈣礦洗石污水處理方法，為了提高鈣離子的析出效率，通過在處理罐的內部設置有流動方向與洗礦石廢水流動方向相反的擾流組件，以增大洗石廢水在處理罐中的滯留時間，使得處理罐中的離子析出的時間更久，從而更好的對洗石廢水中的鈣離子進行利用。
3、該鈣礦洗石污水處理方法，為了避免處理罐排出洗礦石廢水不會(huì )出現鈣離子浪費，通過在處理罐的輸出管道設置有回流管，從而使得洗石廢水會(huì )通過回流管重新回到處理罐中再次進行離子析出，提高鈣離子的回收效果。
4、該鈣礦洗石污水處理方法，為了提升對處理罐內混合溶液的處理效果，通過在處理罐內設置有加藥裝置，向混合溶液中加入Na0H溶液，以提升處理罐內混合溶液的pH值，降低鈣離子的溶解度，使其更快速的析出，提升鈣離子的回收效果。
5、該鈣礦洗石污水處理方法，為了提升對處理罐內混合溶液的處理效果，通過在處理罐的外側設置有加熱條，配合處理罐內設置的攪拌組件所包括的電加熱管，以對處理罐內溫度進行提升，進一步的降低鈣離子的溶解度，提升本方法對鈣離子的回收利用效果。
（發明人：張有祥;趙建平;曹建）
