公布日：2023.12.15
申請日：2023.09.28
分類號：C02F1/00(2023.01)I;C02F1/40(2023.01)I;C02F3/12(2023.01)I;C02F3/10(2023.01)I;C02F3/34(2023.01)I;B01J3/00(2006.01)I
摘要
本發明公開了一種低壓污水處理反應裝置，包括低壓反應罐、空壓機、真空機以及提升泵，空壓機通過氣管連接于低壓反應罐的下部，提升泵通過進水管連接于低壓反應罐上；真空機通過管路連接于低壓反應罐的上部；低壓反應罐頂部設有排氣管；低壓反應罐的上部設有排水管；污水從低壓反應罐上部間歇性進水，中部出水，在低壓狀態下經過生物降解、吹脫等反應處理后總氮穩定達到10mg/L；本發明適用于水質變化大的污水處理，處理周期短、出水效果好、運行穩定、占地小。
權利要求書

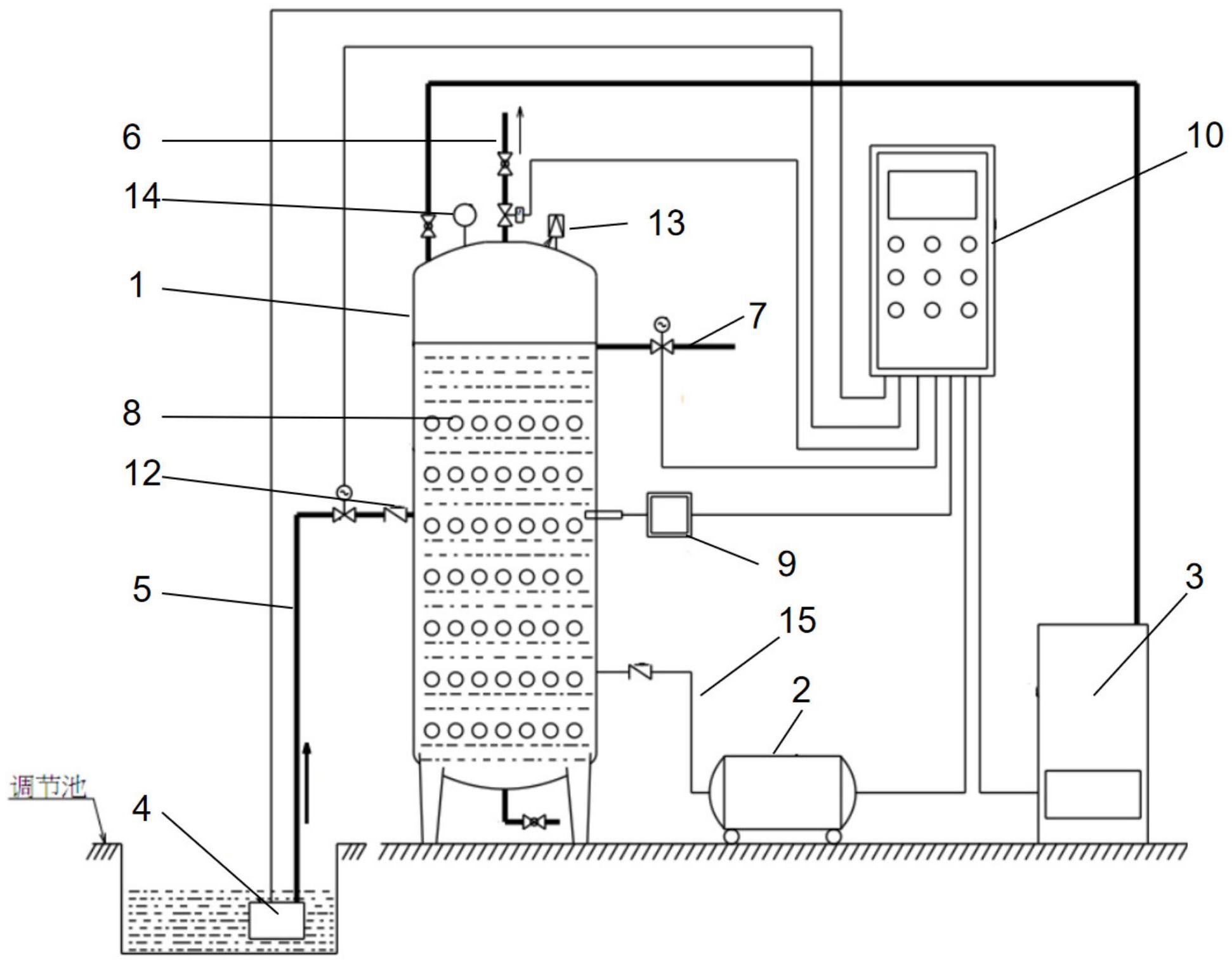

1.一種低壓污水處理反應裝置,其特征在于,包括低壓反應罐(1)、空壓機(2)、真空機(3)以及提升泵(4)，所述空壓機(2)通過氣管(15)連接于所述低壓反應罐(1)的下部，所述提升泵(4)通過進水管(5)連接于所述低壓反應罐(1)上；所述真空機(3)通過管路連接于所述低壓反應罐(1)的上部；所述低壓反應罐(1)頂部設有排氣管(6)；所述低壓反應罐(1)的上部設有排水管(7)。
2.根據權利要求1所述的低壓污水處理反應裝置，其特征在于，所述低壓反應罐(1)內設有多層生物填料(8)。
3.根據權利要求2所述的低壓污水處理反應裝置，其特征在于，所述進水管(5)上設有止回閥(12)；所述低壓反應罐(1)頂部設有泄壓閥(13)。
4.根據權利要求3所述的低壓污水處理反應裝置，其特征在于，所述低壓反應罐(1)的底部設有排污管，所述排污管、所述排水管(7)、所述排氣管(6)和所述管路上設有球閥。
5.根據權利要求4所述的低壓污水處理反應裝置，其特征在于，還包括溶氧儀(9)，所述溶氧儀(9)設于所述低壓反應罐(1)中部。
6.根據權利要求5所述的低壓污水處理反應裝置，其特征在于，還包括智能控制柜(10)，所述提升泵(4)、空壓機(2)、真空機(3)以及所述溶氧儀(9)與所述智能控制柜(10)電性連接。
7.根據權利要求2所述的低壓污水處理反應裝置，其特征在于，所述低壓反應罐(1)內設有多圈環形管(11)，相鄰兩圈所述環形管(11)之間通過連接管連通，其一所述環形管(11)通過所述氣管(15)與所述空壓機(2)連通；所述生物填料(8)沿水平面豎直設于所述環形管(11)之間。
8.根據權利要求3所述的低壓污水處理反應裝置，其特征在于，所述低壓反應罐(1)內還設有浮沫清理機構，所述浮沫清理機構包括轉管(21)、導流管(22)、抽吸管(23)以及傳動組件(24)，所述轉管(21)轉動設于所述低壓反應罐(1)內，所述轉管(21)與外部棑沫管同軸轉動連接；所述導流管(22)與所述轉管(21)端部連接，所述抽吸管(23)為多根，多根所述抽吸管(23)設于所述導流管(22)上；所述傳動組件(24)設于所述低壓反應罐(1)內，所述泄壓閥(13)通過泄壓管延伸至所述低壓反應罐(1)內，所述泄壓管上設有氣動葉輪(25)，所述氣動葉輪(25)通過主動齒輪(26)與所述傳動組件(24)連接。
9.根據權利要求8所述的低壓污水處理反應裝置，其特征在于，所述傳動組件(24)包括從動齒輪(241)、傳動齒輪(242)以及環形齒輪(243)，所述環形齒輪(243)固定連接于所述轉管(21)上，所述從動齒輪(241)與所述主動齒輪(26)嚙合傳動，所述傳動齒輪(242)與所述從動齒輪(241)嚙合傳動，所述環形齒輪(243)與所述傳動齒輪(242)嚙合傳動。
發明內容
本發明的目的是針對上述技術中存在的不足之處，提出一種低壓污水處理反應裝置，以解決上述存在的問題。
本發明提供了一種低壓污水處理反應裝置，包括低壓反應罐、空壓機、真空機以及提升泵，空壓機通過氣管連接于低壓反應罐的下部，提升泵通過進水管連接于低壓反應罐上；真空機通過管路連接于低壓反應罐的上部；低壓反應罐頂部設有排氣管；低壓反應罐的上部設有排水管。
優選地，低壓反應罐內設有多層生物填料。進水管上設有止回閥；低壓反應罐頂部設有泄壓閥。
優選地，低壓反應罐的底部設有排污管，排污管、排水管、排氣管和管路上設有球閥。還包括溶氧儀，溶氧儀設于低壓反應罐中部。還包括智能控制柜，提升泵、空壓機、真空機以及溶氧儀與智能控制柜電性連接。
優選地，低壓反應罐內設有多圈環形管，相鄰兩圈環形管之間通過連接管連通，其一環形管通過氣管與空壓機連通；生物填料沿水平面豎直設于環形管之間。
優選地，低壓反應罐內還設有浮沫清理機構，浮沫清理機構包括轉管、導流管、抽吸管以及傳動組件，轉管轉動設于低壓反應罐內，轉管與外部棑沫管同軸轉動連接；導流管與轉管端部連接，抽吸管為多根，多根抽吸管設于導流管上；傳動組件設于低壓反應罐內，泄壓閥通過泄壓管延伸至低壓反應罐內，泄壓管上設有氣動葉輪，氣動葉輪通過主動齒輪與傳動組件連接。傳動組件包括從動齒輪、傳動齒輪以及環形齒輪，環形齒輪固定連接于轉管上，從動齒輪與主動齒輪嚙合傳動，傳動齒輪與從動齒輪嚙合傳動，環形齒輪與傳動齒輪嚙合傳動。
相對現有技術，具有以下有益效果：
本發明提供了一種低壓污水處理反應裝置，包括低壓反應罐、空壓機、真空泵、泄壓閥、安全閥、控制閥、在線溶氧儀、壓力表以及生物填料，污水從低壓反應罐上部間歇性進水，中部出水，在低壓狀態下經過生物降解、吹脫等反應處理后總氮穩定達到10mg/L；本發明適用于水質變化大的污水處理，處理周期短、出水效果好、運行穩定、占地小。
（發明人：柏斌;李曉翠;魏亞婷）
