公布日：2023.12.15
申請日：2023.10.26
分類號：C02F11/127(2019.01)I;C02F11/122(2019.01)I
摘要
本發明公開了一種周進周出污水濃縮處理裝置，涉及污水處理技術領域，包括處理倉，所述處理倉的頂部設有蓋板，所述處理倉的內部設有濃縮組件；所述濃縮組件包括離心濃縮部件和壓力濃縮部件，所述離心濃縮部件包括濃縮桶，所述濃縮桶位于處理倉的內部，所述蓋板的頂部設有電機，所述電機的輸出端通過轉軸與濃縮桶連接，所述濃縮桶的四周均開設有多個弧形槽，多個所述弧形槽的內部均設有過濾弧形網板；壓力濃縮部件，包括連接桿，所述連接桿與濃縮桶固定連接，所述連接桿的四周均固定連接有伸縮桿，本發明通過濃縮組件的設置，提高了污水的瀝出效率，進一步提高脫水效果，減少污泥的濕度和含水率，減少能源損耗，降低運行成本。
權利要求書

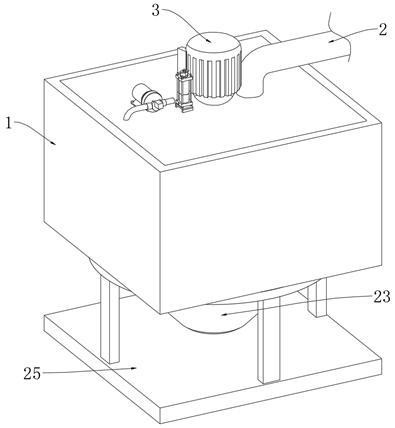

1.一種周進周出污水濃縮處理裝置，其特征在于，包括：處理倉（1），所述處理倉（1）的頂部設有蓋板（9），所述處理倉（1）的內部設有濃縮組件；所述濃縮組件包括離心濃縮部件和壓力濃縮部件，所述離心濃縮部件包括濃縮桶（4），所述濃縮桶（4）位于處理倉（1）的內部，所述蓋板（9）的頂部設有電機（3），所述電機（3）的輸出端通過轉軸與濃縮桶（4）連接，所述濃縮桶（4）的四周均開設有多個弧形槽，多個所述弧形槽的內部均設有過濾弧形網板（5）；壓力濃縮部件，包括連接桿（6），所述連接桿（6）與濃縮桶（4）固定連接，所述連接桿（6）的四周均固定連接有伸縮桿（7），每個所述伸縮桿（7）遠離連接桿（6）的一端均固定連接有壓板（11），每個所述壓板（11）分別位于對應過濾弧形網板（5）的一側，每個所述伸縮桿（7）的外壁均設有彈簧（8），每個所述彈簧（8）的兩端分別與對應伸縮桿（7）和連接桿（6）固定連接。
2.根據權利要求1所述的一種周進周出污水濃縮處理裝置，其特征在于，所述濃縮桶（4）的頂端連通設置有螺旋輸送管（2），所述處理倉（1）的一側設有沉淀池（26），所述螺旋輸送管（2）的一端貫穿延伸至處理倉（1）的外部后與沉淀池（26）相連通。
3.根據權利要求1所述的一種周進周出污水濃縮處理裝置，其特征在于，所述處理倉（1）的底部連通設置有下料斗（23），所述處理倉（1）的底部固定連接有底座（25），每個所述過濾弧形網板（5）的一側設有下料組件。
4.根據權利要求3所述的一種周進周出污水濃縮處理裝置，其特征在于，所述下料組件包括多組，每組所述下料組件包括放置盒（15），所述放置盒（15）的內部滑動連接有滑塊（18），所述滑塊（18）的一端轉動連接有拉桿（17），所述拉桿（17）遠離滑塊（18）的一端與過濾弧形網板（5）轉動連接。
5.根據權利要求4所述的一種周進周出污水濃縮處理裝置，其特征在于，所述蓋板（9）的頂部設有氣缸（10），所述氣缸（10）的底端貫穿延伸至處理倉（1）的內部后固定連接有L型連接板（12），所述L型連接板（12）與處理倉（1）滑動連接，所述L型連接板（12）的一端固定連接有固定板（13），多組所述放置盒（15）的內側固定連接有圓環（14），所述圓環（14）與固定板（13）轉動連接。
6.根據權利要求1所述的一種周進周出污水濃縮處理裝置，其特征在于，所述濃縮桶（4）的外壁設有多個連接塊（16），每個所述過濾弧形網板（5）的外壁均與連接塊（16）外壁相連接，每?jì)蓚�(gè)所述連接塊（16）之間均通過阻尼軸承轉動連接，所述濃縮桶（4）的上方設有真空組件。
7.根據權利要求6所述的一種周進周出污水濃縮處理裝置，其特征在于，所述真空組件包括圓管（20），所述圓管（20）與蓋板（9）的底部固定連接，所述圓管（20）的下方連通設置有多個真空吸嘴（22），所述蓋板（9）遠離氣缸（10）的一端設有真空泵（19），所述真空泵（19）的兩端均連通設置有真空管（21），其中一個所述真空管（21）的一端與圓管（20）相連通。
8.根據權利要求3或7所述的一種周進周出污水濃縮處理裝置，其特征在于，所述下料斗（23）的內部設有密封塞（24），所述圓管（20）位于濃縮桶（4）的上方。
發明內容
為解決上述背景技術中提出的技術問題，本發明提供一種周進周出污水濃縮處理裝置，通過濃縮組件的設置，提高了污水的瀝出效率，具體是電機帶動濃縮桶轉動，當濃縮桶轉動時，濃縮桶旋轉產生的離心力將污泥中的固體和液體分離，濃縮桶內部的伸縮桿因為離心力的作用向外部移動，對附著在過濾弧形網板上的污泥進行擠壓，使其中的余留水分排出，進一步提高脫水效果，減少污泥的濕度和含水率，減少能源損耗，降低運行成本。
為了實現上述目的，本發明具體采用了如下技術方案：
一種周進周出污水濃縮處理裝置，包括處理倉，處理倉的頂部設有蓋板，處理倉的內部設有濃縮組件；
濃縮組件包括離心濃縮部件和壓力濃縮部件，離心濃縮部件包括濃縮桶，濃縮桶位于處理倉的內部，蓋板的頂部設有電機，電機的輸出端通過轉軸與濃縮桶連接，濃縮桶的四周均開設有多個弧形槽，多個弧形槽的內部均設有過濾弧形網板；
壓力濃縮部件，包括連接桿，連接桿與濃縮桶固定連接，連接桿的四周均固定連接有伸縮桿，每個伸縮桿遠離連接桿的一端均固定連接有壓板，每個壓板分別位于對應過濾弧形網板的一側，每個伸縮桿的外壁均設有彈簧，每個彈簧的兩端分別與對應伸縮桿和連接桿固定連接。
通過以上技術方案：濃縮組件提高了污水的瀝出效率，具體是電機帶動濃縮桶轉動，當濃縮桶轉動時，濃縮桶旋轉產生的離心力將污泥中的固體和液體分離，濃縮桶內部的伸縮桿因為離心力的作用向外部移動，對附著在過濾弧形網板上的污泥進行擠壓，使其中的余留水分排出，進一步提高脫水效果，減少污泥的濕度和含水率，減少能源損耗，降低運行成本。
本發明進一步設置為，濃縮桶的頂端連通設置有螺旋輸送管，處理倉的一側設有沉淀池，螺旋輸送管的一端貫穿延伸至處理倉的外部后與沉淀池相連通。
通過以上技術方案：當需要對污水內部的污泥進行濃縮處理時，先通過沉淀池對污水預先進行沉淀，由于重力作用，固體懸浮物會(huì )逐漸沉降到池底形成污泥，清水通過沉淀池的出水口排出。
本發明進一步設置為，處理倉的底部連通設置有下料斗，處理倉的底部固定連接有底座，每個過濾弧形網板的一側設有下料組件。
通過以上技術方案：當污泥濃縮處理完成后，打開密封塞通過下料斗對濃縮完成的污泥進行下料，工作人員可以通過其他設備對其進行收集，進行后續的處理。
本發明進一步設置為，下料組件包括多組，每組下料組件包括放置盒，放置盒的內部滑動連接有滑塊，滑塊的一端轉動連接有拉桿，拉桿遠離滑塊的一端與過濾弧形網板轉動連接。
通過以上技術方案：下料組件可以對濃縮后的污泥進行下料當污泥濃縮完成后，干燥的污泥會(huì )粘附在過濾弧形網板上，啟動氣缸，氣缸帶動L型連接板向下移動，進而通過固定板帶動圓環向下移動，因為拉桿與過濾弧形網板轉動連接，所以當圓環向下移動時帶動放置盒內部的滑塊在放置盒中向內移動，進而通過拉桿將過濾弧形網板向上拉起，此時污泥通過重力落入到下料斗內部，打開密封塞，對濃縮后污泥進行下料。
本發明進一步設置為，蓋板的頂部設有氣缸，氣缸的底端貫穿延伸至處理倉的內部后固定連接有L型連接板，L型連接板與處理倉滑動連接，L型連接板的一端固定連接有固定板，多組放置盒的內側固定連接有圓環，圓環與固定板轉動連接。
本發明進一步設置為，濃縮桶的外壁設有多個連接塊，每個過濾弧形網板的外壁均與連接塊外壁相連接，每?jì)蓚�(gè)連接塊之間均通過阻尼軸承轉動連接，濃縮桶的上方設有真空組件。
通過以上技術方案：阻尼軸承過濾弧形網板在不受到向上的作用力時，其一直處于封閉狀態，當拉桿將其抬起時，過濾弧形網板才會(huì )打開進行下料。
本發明進一步設置為，真空組件包括圓管，圓管與蓋板的底部固定連接，圓管的下方連通設置有多個真空吸嘴，蓋板遠離氣缸的一端設有真空泵，真空泵的兩端均連通設置有真空管，其中一個真空管的一端與圓管相連通。
通過以上技術方案：真空組件將濃縮組件產生的甩落的水抽走，創(chuàng )建一個負壓環境，達到高效去水的效果，減少后續處理的工作量和成本。
本發明進一步設置為，下料斗的內部設有密封塞，圓管位于濃縮桶的上方。
通過以上技術方案：密封塞起到封堵作用，在需要下料時拿下對濃縮后的污泥進行下料。
與現有技術相比，本發明至少具有如下有益效果：
1、本發明通過濃縮組件的設置，提高了污水的瀝出效率，具體是電機帶動濃縮桶轉動，當濃縮桶轉動時，濃縮桶旋轉產生的離心力將污泥中的固體和液體分離，使固體部分留在濃縮桶內部，而水分則通過過濾弧形網板排出，當濃縮桶高速轉動時，濃縮桶內部的伸縮桿因為離心力的作用向外部移動，對附著在過濾弧形網板上的污泥進行擠壓，使其中的余留水分排出，進一步提高脫水效果，減少污泥的濕度和含水率，減少能源損耗，降低運行成本。
2、本發明通過下料組件的設置，可以對濃縮后的污泥進行下料，當污泥濃縮完成后，干燥的污泥會(huì )粘附在過濾弧形網板上，啟動氣缸，氣缸帶動L型連接板向下移動，進而通過固定板帶動圓環向下移動，因為拉桿與過濾弧形網板轉動連接，所以當圓環向下移動時帶動放置盒內部的滑塊在放置盒中向內移動，進而通過拉桿將過濾弧形網板向上拉起，此時污泥通過重力落入到下料斗內部，打開密封塞，對濃縮后污泥進行下料。
3、本發明通過真空組件的設置，將濃縮組件產生的甩落的水抽走，具體是通過真空泵創(chuàng )建一個負壓環境，通過多個真空吸嘴將污泥甩出的水分從高壓區域流向低壓區域，達到高效去水的效果，減少后續處理的工作量和成本。
（發明人：董俊書;王孝君;藍文軍）
