公布日：2022.04.01
申請日：2021.12.02
分類號：C02F11/122(2019.01)I;C02F11/13(2019.01)I
摘要
本發明涉及一種污泥干化用的直濾設備，該污泥干化用的直濾設備，機架的內部滑動連接有過濾組件，機架的一端固定安裝有液壓機，液壓機的輸出端與過濾組件的外表面相抵，液壓機的一側固定安裝有負壓泵，過濾組件的底端兩側均固定安裝有排水管，排水管的一端與負壓泵固定連接，機架的上表面滑動連接有高壓進料泵，高壓進料泵的輸出端固定安裝在過濾組件的外表面，高壓進料泵的一側設有高壓水泵，高壓水泵與過濾組件的內部相連通，機架的兩側均設有出料控制組件，該污泥干化用的直濾設備，對于污泥干化效果更好，同時更加能耗更低。
權利要求書

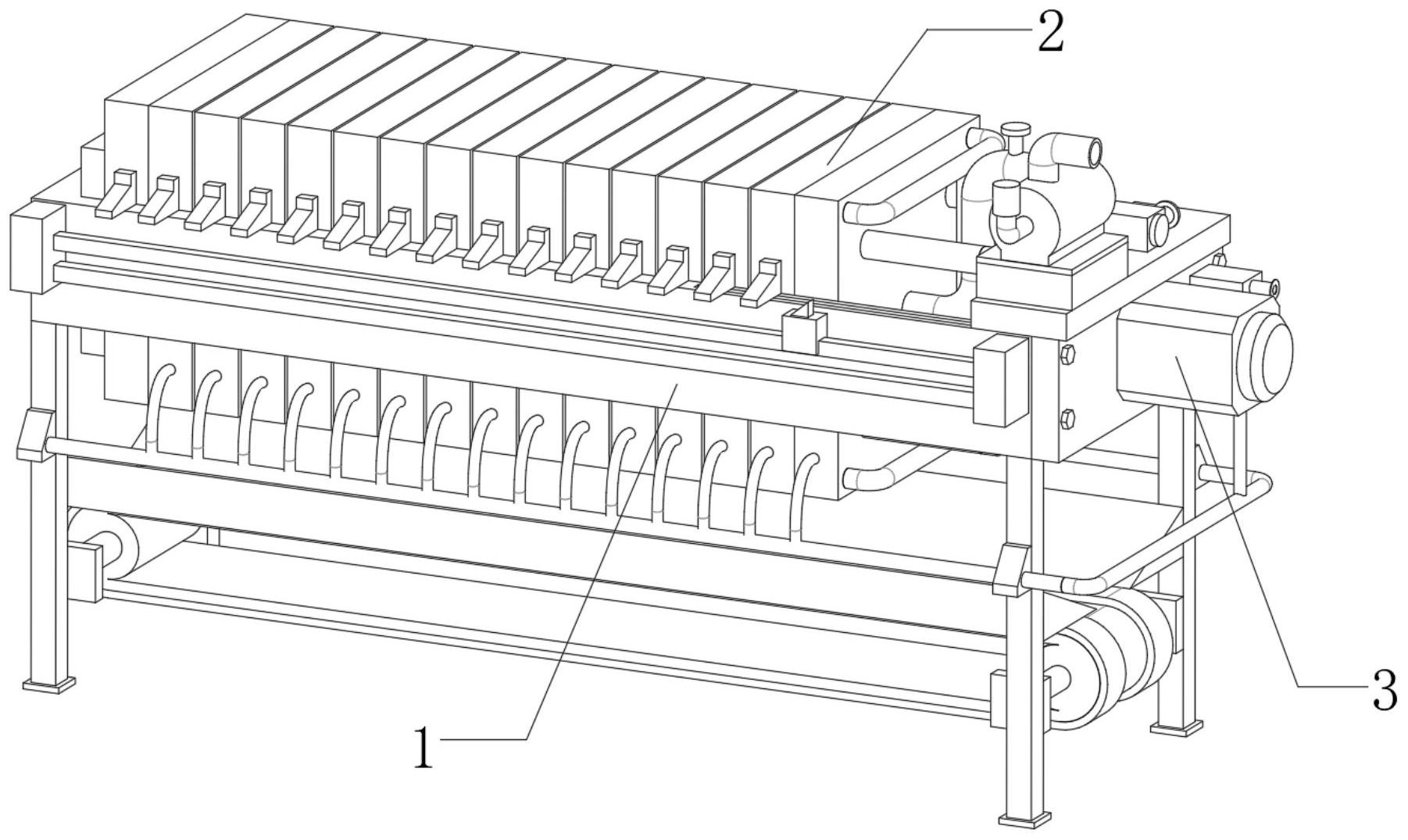

1.一種污泥干化用的直濾設備，其特征在于，包括；機架（1），所述機架（1）的內部滑動連接有過濾組件（2），所述機架（1）的一端固定安裝有液壓機（3），所述液壓機（3）的輸出端與過濾組件（2）的外表面相抵，所述液壓機（3）的一側固定安裝有負壓泵（24），所述過濾組件（2）的底端兩側均固定安裝有排水管（8），所述排水管（8）的一端與負壓泵（24）固定連接，所述機架（1）的上表面滑動連接有高壓進料泵（6），所述高壓進料泵（6）的輸出端固定安裝在過濾組件（2）的一側，所述高壓進料泵（6）的一側設有高壓水泵（19），所述高壓水泵（19）與過濾組件（2）的內部相連通，所述機架（1）的兩側均設有出料控制組件（4）；所述過濾組件（2）包括橡膠架（201）、軟膠隔膜（202）、干燥板（203）和連通膠環（204），所述軟膠隔膜（202）和干燥板（203）固定連接在橡膠架（201）的內部前后兩側，所述連通膠環（204）固定連接在軟膠隔膜（202）、干燥板（203）的中部，所述橡膠架（201）的內壁固定安裝有納米過濾布；所述機架（1）的一端通過螺栓固定安裝有固定載板（21），所述液壓機（3）和負壓泵（24）均固定安裝在固定載板（21）的外表面，所述固定載板（21）的外表面且位于負壓泵（24）的下方固定安裝有冷凝器（25），所述負壓泵（24）與冷凝器（25）之間通過連接管相連接；所述冷凝器（25）的輸入端固定連接有第一導管（26），所述第一導管（26）的兩端分別與兩組排水管（8）固定連接，所述排水管（8）的一側固定安裝有連接軟管（9），所述橡膠架（201）的內部開設有出水孔（31），所述出水孔（31）位于軟膠隔膜（202）的前側，所述連接軟管（9）固定連接在出水孔（31）的內部，所述機架（1）的下表面固定安裝有支撐腿（5），所述排水管（8）固定安裝在支撐腿（5）的外表面；支撐腿（5）的內側且位于橡膠架（201）的下方左右兩側均固定連接有傾斜導料板（13），所述支撐腿（5）的外表面且位于傾斜導料板（13）的下表面固定安裝有泥餅輸送帶（7）；所述機架（1）的一端內部滑動連接有前壓板（14），所述機架（1）的另一端內部固定連接有后擋板（10），所述過濾組件（2）滑動連接在前壓板（14）和后擋板（10）之間，所述液壓機（3）的輸出端固定連接有X形連接架（22），所述X形連接架（22）的端部外表面固定連接有固定桿（23），所述固定桿（23）的另一端固定連接在前壓板（14）的外表面；所述高壓水泵（19）的輸出端固定安裝有第二導管（20），所述第二導管（20）的另一端固定連接在前壓板（14）的內部，所述橡膠架（201）的外表面四角均開設有連接孔（29），所述橡膠架（201）的內側壁上開設有進水孔（30），所述連接孔（29）與進水孔（30）相連通，所述進水孔（30）處于軟膠隔膜（202）和干燥板（203）之間，所述第二導管（20）通過連接孔（29）與進水孔（30）內部相連通；所述高壓進料泵（6）的輸出端固定安裝有進料管（17），所述進料管（17）的另一端固定插接在前壓板（14）的內部，所述進料管（17）與連通膠環（204）的內部相連通，所述進料管（17）上固定安裝有控制閥門（18）；所述機架（1）的上表面設有滑動板（15），所述高壓進料泵（6）和高壓水泵（19）均固定安裝在滑動板（15）的上表面，所述滑動板（15）的下表面固定連接有滑塊（16），所述機架（1）的上表面開設有滑槽（12），所述滑塊（16）滑動連接在滑槽（12）的內部；所述出料控制組件（4）包括固定塊（401）、固定滑軌（402）、齒條（403）和滑動座（404），所述固定塊（401）固定連接在機架（1）的外表面兩側，所述固定滑軌（402）和齒條（403）固定連接在固定塊（401）的外表面，所述滑動座（404）滑動連接在固定滑軌（402）和齒條（403）的外表面，所述滑動座（404）的內部固定安裝有行走電機（32），所述行走電機（32）的輸出端固定套接有行走齒輪（33），所述行走齒輪（33）與齒條（403）相嚙合。
2.根據權利要求1所述的一種污泥干化用的直濾設備，其特征在于：所述滑動座（404）的頂端滑動連接有活動擋塊（34），所述活動擋塊（34）的中部固定連接有限位擋條（35），所述限位擋條（35）滑動連接在滑動座（404）的內部，所述滑動座（404）的內部且位于活動擋塊（34）的底端活動卡接有彈簧（36），所述橡膠架（201）的兩側均固定連接有推料擋桿（27），所述活動擋塊（34）與推料擋桿（27）相抵，所述機架（1）的內側壁上開設有限位槽（11），所述橡膠架（201）的兩側均固定連接有限位塊（28），所述限位塊（28）滑動連接在限位槽（11）的內部。
發明內容
(一)要解決的技術問題
為了解決現有技術的上述問題，本發明提供一種污泥干化用的直濾設備，以解決上述背景技術中提出的問題。
(二)技術方案
為了達到上述目的，本發明采用的主要技術方案包括：
機架，所述機架的內部滑動連接有過濾組件，所述機架的一端固定安裝有液壓機，所述液壓機的輸出端與過濾組件的外表面相抵，所述液壓機的一側固定安裝有負壓泵，所述過濾組件的底端兩側均固定安裝有排水管，所述排水管的一端與負壓泵固定連接，所述機架的上表面滑動連接有高壓進料泵，所述高壓進料泵的輸出端固定安裝在過濾組件的一側，所述高壓進料泵的一側設有高壓水泵，所述高壓水泵與過濾組件的內部相連通，所述機架的兩側均設有出料控制組件；
所述過濾組件包括橡膠架、軟膠隔膜、干燥板和連通膠環，所述軟膠隔膜和干燥板固定連接在橡膠架的內部前后兩側，所述連通膠環固定連接在軟膠隔膜、干燥板的中部，所述橡膠架的內壁固定安裝有納米過濾布。
優選的，所述機架的一端通過螺栓固定安裝有固定載板，所述液壓機和負壓泵均固定安裝在固定載板的外表面，所述固定載板的外表面且位于負壓泵的下方固定安裝有冷凝器，所述負壓泵與冷凝器之間通過連接管相連接。
優選的，所述冷凝器的輸入端固定連接有第一導管，所述第一導管的兩端分別與兩組排水管固定連接，所述排水管的一側固定安裝有連接軟管，所述橡膠架的內部開設有出水孔，所述出水孔位于軟膠隔膜的前側，所述連接軟管固定連接在出水孔的內部，所述機架的下表面固定安裝有支撐腿，所述排水管固定安裝在支撐腿的外表面。
優選的，支撐腿的內側且位于橡膠架的下方左右兩側均固定連接有傾斜導料板，所述支撐腿的外表面且位于傾斜導料板的下表面固定安裝有泥餅輸送帶。
優選的，所述機架的一端內部滑動連接有前壓板，所述機架的另一端內部固定連接有后擋板，所述過濾組件滑動連接在前壓板和后擋板之間，所述液壓機的輸出端固定連接有X形連接架，所述X形連接架的端部外表面固定連接有固定桿，所述固定桿的另一端固定連接在前壓板的外表面。
優選的，所述高壓水泵的輸出端固定安裝有第二導管，所述第二導管的另一端固定連接在前壓板的內部，所述橡膠架的外表面四角均開設有連接孔，所述橡膠架的內側壁上開設有進水孔，所述連接孔與進水孔相連通，所述進水孔處于軟膠隔膜和干燥板之間，所述第二導管通過連接孔與進水孔內部相連通。
優選的，所述高壓進料泵的輸出端固定安裝有進料管，所述進料管的另一端固定插接在前壓板的內部，所述進料管與連通膠環的內部相連通，所述進料管上固定安裝有控制閥門。
優選的，所述機架的上表面設有滑動板，所述高壓進料泵和高壓水泵均固定安裝在滑動板的上表面，所述滑動板的下表面固定連接有滑塊，所述機架的上表面開設有滑槽，所述滑塊滑動連接在滑槽的內部。
優選的，所述出料控制組件包括固定塊、固定滑軌、齒條和滑動座，所述固定塊固定連接在機架的外表面兩側，所述固定滑軌和齒條固定連接在固定塊的外表面，所述滑動座滑動連接在固定滑軌和齒條的外表面，所述滑動座的內部固定安裝有行走電機，所述行走電機的輸出端固定套接有行走齒輪，所述行走齒輪與齒條相嚙合。
優選的，所述固定塊的頂端滑動連接有活動擋塊，所述活動擋塊的中部固定連接有限位擋條，所述限位擋條滑動連接在固定塊的內部，所述固定塊的內部且位于活動擋塊的底端活動卡接有彈簧，所述橡膠架的兩側均固定連接有推料擋桿，所述活動擋塊與推料擋桿相抵，所述機架的內側壁上開設有限位槽，所述橡膠架的兩側均固定連接有限位塊，所述限位塊滑動連接在限位槽的內部。
(三)有益效果
本發明的有益效果是；
1、該污泥干化用的直濾設備，在使用時，通過高壓進料泵將淤泥吸入到過濾組件之間，在進料的過程中，使得過濾組件之間的壓強增高，進行初步的過濾水分，在進料結束后，通過向軟膠隔膜和干燥板之間注入熱水或者任熱油，同時啟動負壓泵，使得軟膠隔膜向外鼓起對淤泥進一步擠壓出水，同時通過干燥板進行熱量傳遞，使得淤泥的溫度急速升高，同時在負壓泵的作用下，此時淤泥所處的位置處于負壓狀態，使得水的沸點降低，最終使得淤泥中的水分出現蒸發，并通過負壓泵將蒸發的水汽向外抽出，并通過冷凝器使得蒸汽進行冷凝然后向外排出，進一步提升淤泥的干化效果，同時不需要進行持續加熱，降低能耗。
2、該污泥干化用的直濾設備，通過PLC控制設備控制行走電機進行轉動，使得行走電機帶動齒輪進行轉動，此時齒輪與齒條發生傳動，使得滑動座沿固定滑軌向靠近推料擋桿進行移動，使得活動擋塊的傾斜面與第一組推料擋桿相接處，使得活動擋塊向下移動，此時彈簧被壓縮，當活動擋塊移動至推料擋桿的另一側時，此時彈簧舒展，使得活動擋塊向上移動，此時PLC控制設備控制行走電機反向轉動，使得滑動座沿固定滑軌向靠近液壓機一側移動，將第一組過濾組件向靠近液壓機推動，使得前端的兩組過濾組件分離，使得分離過濾組件這一過程更加簡單，降低成本。
3、該污泥干化用的直濾設備，通過在過濾組件底部設有傾斜導料板，傾斜導料板的底部設有泥餅輸送帶，兩組過濾組件之間的泥餅向下掉落到傾斜導料板上，然后向下掉落到泥餅輸送帶上，然后滑動座將所有的過濾組件一個一個向靠近液壓機推動，最終使得所有的泥餅掉落到泥餅輸送帶上，此時通過啟動泥餅輸送帶對泥餅進行輸送，方便對泥餅進行收集。
（發明人：李庭;李齊;王雨晨;周發堂;陸平原）
