公布日：2023.12.08
申請日：2023.10.13
分類號：C02F11/131(2019.01)I;B01D53/78(2006.01)I
摘要

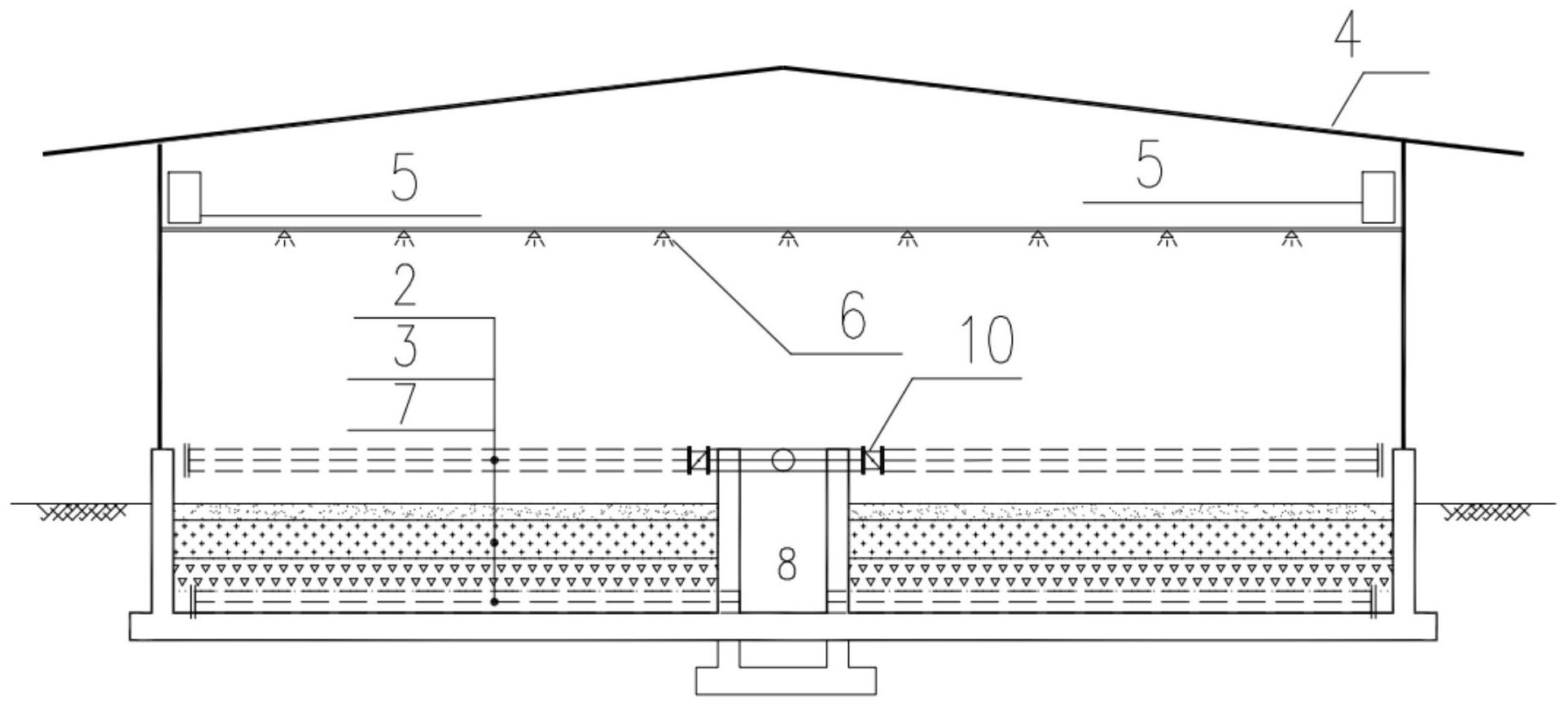

本發明提供了一種用于鄉鎮級污水處理站點的污泥干化裝置，涉及污泥干化技術領域。包括：干化池、陽光棚、滅蚊燈和除臭裝置，其中干化池分為四格池子，從上至下設有進泥管、填料層和集水管，進泥管和集水管為穿孔管，填料層自上而下依次為砂層、細礫石層、粗礫石層。本裝置利用重力分離、風吹、日曬等方法，較為經濟地將污泥中的水分脫出，達到污泥干化的目的，具有干化效果好、投資成本低、運行維護簡單、運行成本低等優點，尤其適用于鄉鎮級污水處理站點。
權利要求書
1.一種用于鄉鎮級污水處理站點的污泥干化裝置，其特征在于，包括：干化池，包括池體，所述池體由池壁與池底圍繞形成，所述池體內設置隔墻，所述隔墻將池體內分隔為四個干化區，每個所述干化區的的頂部均設置用于向所述干化區輸送污泥的穿孔配泥管，每個所述干化區的底部均設置用于過濾的填料層；進泥管，所述進泥管穿過所述池壁與所述穿孔配泥管的入口端連接。
2.根據權利要求1所述的用于鄉鎮級污水處理站點的污泥干化裝置，其特征在于，還包括陽光棚，所述陽光棚設置在所述干化池的上方，用于將所述干化池的池口上方遮擋，且所述陽光棚與所述池壁之間無接觸，使所述干化池與所述陽光棚之間形成半封閉結構。
3.根據權利要求1所述的用于鄉鎮級污水處理站點的污泥干化裝置，其特征在于，所述填料層自上而下依次包括砂層、細礫石層、粗礫石層。
4.根據權利要求3所述的用于鄉鎮級污水處理站點的污泥干化裝置，其特征在于，所述砂層的砂石粒度為0.5-2.0mm，所述砂層的厚度為150mm；所述細礫石層的礫石粒度為5-10mm，所述細礫石層的厚度為350mm；所述粗礫石層的礫石粒度為15-20mm，所述粗礫石層的厚度為500mm。
5.根據權利要求2所述的用于鄉鎮級污水處理站點的污泥干化裝置，其特征在于，還包括工業紫外滅蚊燈，所述工業紫外滅蚊燈固定于所述陽光棚的下方。
6.根據權利要求2所述的用于鄉鎮級污水處理站點的污泥干化裝置，其特征在于，還包括除臭管，所述除臭管固定于所述干化池的上方，所述除臭管上間隔設置若干用于噴灑除臭藥劑的除臭液噴頭，且所述除臭管位于所述陽光棚的下方。
7.根據權利要求1所述的用于鄉鎮級污水處理站點的污泥干化裝置，其特征在于，還包括集水坑，所述集水坑設置在所述池體的中部，所述填料層的底部設置用于收集處理水的穿孔集水管，所述穿孔集水管的出水端連通所述集水坑，且所述集水坑的頂部開口上設置復合蓋板。
8.根據權利要求7所述的用于鄉鎮級污水處理站點的污泥干化裝置，其特征在于，所述穿孔集水管和所述穿孔配泥管均在管道的兩側交替開孔；其中，所述穿孔集水管的孔口呈45°向上，所述穿孔配泥管的孔口呈45°向下。
9.根據權利要求1所述的用于鄉鎮級污水處理站點的污泥干化裝置，其特征在于，所述進泥管與所述穿孔配泥管之間通過多通接頭連接，且每個所述穿孔配泥管上均配設蝶閥。10.根據權利要求2所述的用于鄉鎮級污水處理站點的污泥干化裝置，其特征在于，所述陽光棚為透明的聚熱防水篷布。
發明內容
有鑒于此，本申請實施例提供一種用于鄉鎮級污水處理站點的污泥干化裝置，以實現投資成本低、運行維護簡單、污泥干化處理效果好的目的。
本申請實施例提供以下技術方案：一種用于鄉鎮級污水處理站點的污泥干化裝置，包括：
干化池，包括池體，所述池體由池壁與池底圍繞形成，所述池體內設置隔墻，所述隔墻將池體內分隔為四個干化區，每個所述干化區的的頂部均設置用于向所述干化區輸送污泥的穿孔配泥管，每個所述干化區的底部均設置用于過濾的填料層；
進泥管，所述進泥管穿過所述池壁與所述穿孔配泥管的入口端連接。
根據本申請一種實施例，還包括陽光棚，所述陽光棚設置在所述干化池的上方，用于將所述干化池的池口上方遮擋，且所述陽光棚與所述池壁之間無接觸，使所述干化池與所述陽光棚之間形成半封閉結構。
根據本申請一種實施例，所述填料層自上而下依次包括砂層、細礫石層、粗礫石層。
根據本申請一種實施例，所述砂層的砂石粒度為0.5-2.0mm，所述砂層的厚度為150mm；所述細礫石層的礫石粒度為5-10mm，所述細礫石層的厚度為350mm；所述粗礫石層的礫石粒度為15-20mm，所述粗礫石層的厚度為500mm。
根據本申請一種實施例，還包括工業紫外滅蚊燈，所述工業紫外滅蚊燈固定于所述陽光棚的下方。
根據本申請一種實施例，還包括除臭管，所述除臭管固定于所述干化池的上方，所述除臭管上間隔設置若干用于噴灑除臭藥劑的除臭液噴頭，且所述除臭管位于所述陽光棚的下方。
根據本申請一種實施例，還包括集水坑，所述集水坑設置在所述池體的中部，所述填料層的底部設置用于收集處理水的穿孔集水管，所述穿孔集水管的出水端連通所述集水坑，且所述集水坑的頂部開口上設置復合蓋板。
根據本申請一種實施例，所述穿孔集水管和所述穿孔配泥管均在管道的兩側交替開孔；其中，所述穿孔集水管的孔口呈45°向上，所述穿孔配泥管的孔口呈45°向下。
根據本申請一種實施例，所述進泥管與所述穿孔配泥管之間通過多通接頭連接，且每個所述穿孔配泥管上均配設蝶閥。
根據本申請一種實施例，所述陽光棚為透明的聚熱防水篷布。
與現有技術相比，本說明書實施例采用的上述至少一個技術方案能夠達到的有益效果至少包括：
1.相較于常規污泥干化法，本裝置具有投資成本低、運行維護簡單、運行成本低等優點。
2.本裝置的整個工藝過程無大型設備，工藝啟動時間快。
3.本裝置的整個工藝無需添加藥劑，節約了流程，節省了費用，同時有利于污泥的后續處置。
4.污泥干化池處于半封閉狀態，臭味小，同時設置除臭液噴頭，可根據需要使用。
5.本裝置的出水污染物濃度低，可直接排回至污水站，無需單獨進行污水處理。
（發明人：李美艷;楊家武;李海;肖國偉;鄔斌;彭建雄;陳小奇;陳紅瑞）
