公布日：2023.12.08
申請日：2023.10.17
分類號：B01D33/21(2006.01)I;B01D33/46(2006.01)I;B01D33/80(2006.01)I;C02F1/00(2023.01)I
摘要
本發明涉及污水凈化技術領域，公開了一種轉盤式污水凈化設備及污水處理方法，包括凈化箱。本發明通過漂浮組件上移時會(huì )同步驅動卡位工裝進行位移，以解除該區域內卡位工裝對連接件的位置限定，使連接件與凈化網組產生擠壓，當中軸梁開始轉動時，會(huì )帶動連接件同步轉動，而此時連接件與凈化網組相擠壓，通過連接件與凈化網組之間的摩擦力帶動凈化網組進行轉動，使凈化網組貼著刮附組件進行轉動，此時刮附組件對轉動的凈化網組進行清潔，從而實現根據發生堵塞的位置進行定點清潔，避免了某一個纖維過濾網產生堵塞時，全部的纖維過濾網均要進行轉動，導致正常使用的纖維過濾網也要進行刮取雜質，造成過濾網的刮取頻率較高而影響其使用壽命。
權利要求書
1.一種轉盤式污水凈化設備，包括凈化箱(1)，其特征在于：所述凈化箱(1)內設置有至少兩個分段片(2)，所述分段片(2)將所述凈化箱(1)的內腔至少分隔成三個凈化區域，所述分段片(2)的中部轉動安裝有凈化網組(3)，且所述凈化網組(3)轉動安裝在中軸梁(4)上，每個所述凈化網組(3)的兩側均設置有連接件(5)，且所述連接件(5)固定安裝在所述中軸梁(4)上，所述中軸梁(4)轉動安裝在所述凈化箱(1)內，且所述凈化網組(3)的內腔與所述中軸梁(4)的內腔相連；每個所述凈化區域內均設置有漂浮組件(6)，所述漂浮組件(6)連接有卡位工裝(7)，所述漂浮組件(6)抬升以驅動所述卡位工裝(7)位移，以使所述連接件(5)彈出至與所述凈化網組(3)擠壓，所述卡位工裝(7)始終與所述連接件(5)相貼合，且所述凈化箱(1)的一側設置有動力復位工裝(8)，所述動力復位工裝(8)用于驅動所述卡位工裝(7)擠壓所述連接件(5)，以使所述連接件(5)與所述凈化網組(3)分離；每個所述凈化網組(3)的兩側均設置有刮附組件(16)，用于對所述凈化網組(3)表面的雜質進行吸附去除。
2.根據權利要求1所述的一種轉盤式污水凈化設備，其特征在于：所述凈化網組(3)包括凈化架(301)，所述凈化架(301)轉動安裝在所述中軸梁(4)上，且所述凈化架(301)與所述中軸梁(4)轉動連接的部分開設有第一水孔，而所述中軸梁(4)上與所述凈化架(301)轉動安裝的部分開設有第二水孔，所述凈化架(301)的兩側均固定安裝有凈化吸附網(302)，所述凈化架(301)與所述凈化吸附網形成凈化空腔，所述凈化空腔通過所述第一水孔和第二水孔與所述中軸梁(4)的內腔相連；所述中軸梁(4)的一端貫穿凈化箱(1)，并與排水箱(15)相連通，所述排水箱(15)開設在所述凈化箱(1)的一側。
3.根據權利要求2所述的一種轉盤式污水凈化設備，其特征在于：還包括供水組件，所述供水組件包括供水總管(9)，所述供水總管(9)設置在所述凈化箱(1)的內腔底部，所述供水總管(9)上開設有若干電磁水閥(10)，所述電磁水閥(10)分別位于各所述凈化區域內，以對各所述凈化區域進行單獨進行供水。
4.根據權利要求3所述的一種轉盤式污水凈化設備，其特征在于：所述連接件(5)包括基片(501)，所述基片(501)固定安裝在所述中軸梁(4)上，所述基片(501)上圓周分布有引導桿(502)，所述引導桿(502)貫穿并滑動安裝在所述基片(501)上，所述引導桿(502)靠近所述凈化吸附網(302)的一端固定安裝有摩擦驅動片(503)，另一端固定安裝有分離片(504)，所述引導桿(502)同軸心設置有抵觸彈簧(505)，且所述抵觸彈簧(505)的兩端分別固定安裝在所述摩擦驅動片(503)和基片(501)上，其中所述抵觸彈簧(505)始終處于拉伸狀態。
5.根據權利要求4所述的一種轉盤式污水凈化設備，其特征在于：所述卡位工裝(7)包括安裝架(701)，所述安裝架(701)固定安裝在所述凈化箱(1)的內壁上，所述安裝架(701)上滑動安裝有卡板(702)，所述卡板(702)用于與所述分離片(504)相卡接，以使所述卡板(702)限制所述分離片(504)的位置，所述卡板(702)遠離所述分離片(504)的一端固定安裝有牽引繩(703)，所述牽引繩(703)繞過引導輥(704)固定安裝在所述漂浮組件(6)上，其中所述引導輥(704)轉動安裝在所述安裝架(701)上；所述卡板(702)的一側固定安裝驅動桿(705)，所述驅動桿(705)貫穿并滑動安裝在所述凈化箱(1)上，所述驅動桿(705)遠離所述卡板(702)的一端上固定安裝有承接座(706)，所述承接座(706)用于與所述動力復位工裝(8)相連接。
6.根據權利要求5所述的一種轉盤式污水凈化設備，其特征在于：所述漂浮組件(6)包括漂浮引導架(601)，所述漂浮引導架(601)固定安裝在所述安裝架(701)上，所述漂浮引導架(601)上固定安裝有漂浮塊(602)，所述漂浮塊(602)與所述牽引繩(703)固定連接。

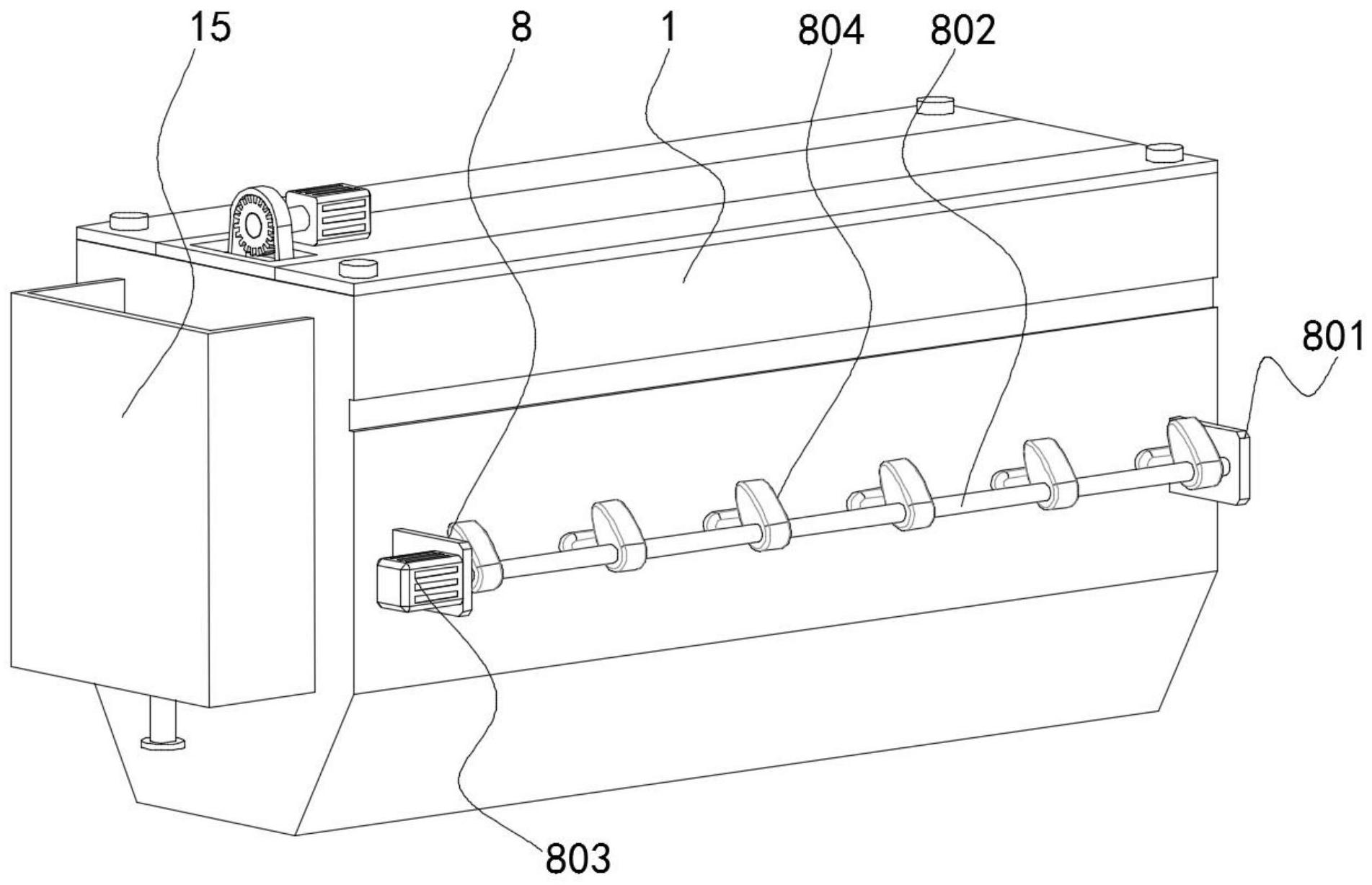

7.根據權利要求6所述的一種轉盤式污水凈化設備，其特征在于：所述動力復位工裝(8)包括支撐架(801)，所述支撐架(801)固定安裝在所述凈化箱(1)的一側兩端，所述支撐架(801)上轉動安裝有驅動軸(802)，所述驅動軸(802)的一端固定安裝在第一電機(803)的輸出軸上，所述第一電機(803)固定安裝在所述支撐架(801)上，所述驅動軸(802)上固定安裝有若干凸輪(804)，所述凸輪(804)與所述承接座(706)相對應，以用于對所述承接座(706)施加擠壓力。
8.根據權利要求7所述的一種轉盤式污水凈化設備及污水處理方法，其特征在于：所述中軸梁(4)的一端固定安裝有大齒輪(11)，所述大齒輪(11)嚙合有齒輪皮帶(12)，所述齒輪皮帶(12)的一端嚙合有小齒輪(13)，所述小齒輪(13)固定安裝在所述步進電機(14)上，所述步進電機(14)固定安裝在所述凈化箱(1)上。
9.一種基于權利要求8所述的轉盤式污水凈化設備的污水處理方法。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種轉盤式污水凈化設備及污水處理方法，具備針對性清理以延長過濾網使用壽命以及降低旋轉負荷以達到建好能耗的作用等優點，解決了當某一個纖維過濾網產生堵塞時，全部的纖維過濾網均要進行轉動，導致正常使用的纖維過濾網也要進行刮取雜質，造成過濾網的刮取頻率較高而影響其使用壽命，并且每次進行纖維過濾網的轉動時，全部同時旋轉，主驅軸的負荷較大，導致耗能加劇的問題。
(二)技術方案
為解決上述當某一個纖維過濾網產生堵塞時，全部的纖維過濾網均要進行轉動，導致正常使用的纖維過濾網也要進行刮取雜質，導致過濾網的刮取頻率較高而影響其使用壽命，并且每次進行纖維過濾網的轉動時，全部同時旋轉，主驅軸的負荷較大，導致耗能加劇的技術問題，本發明提供如下技術方案：
一種轉盤式污水凈化設備，包括凈化箱，所述凈化箱內設置有至少兩個分段片，所述分段片將所述凈化箱的內腔至少分隔成三個凈化區域，所述分段片的中部轉動安裝有凈化網組，且所述凈化網組轉動安裝在中軸梁上，每個所述凈化網組的兩側均設置有連接件，且所述連接件固定安裝在所述中軸梁上，所述中軸梁轉動安裝在所述凈化箱內，且所述凈化網組的內腔與所述中軸梁的內腔相連；
每個所述凈化區域內均設置有漂浮組件，所述漂浮組件連接有卡位工裝，所述漂浮組件抬升以驅動所述卡位工裝位移，以使所述連接件彈出至與所述凈化網組擠壓，所述卡位工裝始終與所述連接件相貼合，且所述凈化箱的一側設置有動力復位工裝，所述動力復位工裝用于驅動所述卡位工裝擠壓所述連接件，以使所述連接件與所述凈化網組分離；
每個所述凈化網組的兩側均設置有刮附組件，用于對所述凈化網組表面的雜質進行吸附去除。
優選地，所述凈化網組包括凈化架，所述凈化架轉動安裝在所述中軸梁上，且所述凈化架與所述中軸梁轉動連接的部分開設有第一水孔，而所述中軸梁上與所述凈化架轉動安裝的部分開設有第二水孔，所述凈化架的兩側均固定安裝有凈化吸附網，所述凈化架與所述凈化吸附網形成凈化空腔，所述凈化空腔通過所述第一水孔和第二水孔與所述中軸梁的內腔相連；
所述中軸梁的一端貫穿凈化箱，并與排水箱相連通，所述排水箱開設在所述凈化箱的一側。
優選地，還包括供水組件，所述供水組件包括供水總管，所述供水總管設置在所述凈化箱的內腔底部，所述供水總管上開設有若干電磁水閥，所述電磁水閥分別位于各所述凈化區域內，以對各所述凈化區域進行單獨進行供水。
優選地，所述連接件包括基片，所述基片固定安裝在所述中軸梁上，所述基片上圓周分布有引導桿，所述引導桿貫穿并滑動安裝在所述基片上，所述引導桿靠近所述凈化吸附網的一端固定安裝有摩擦驅動片，另一端固定安裝有分離片，所述引導桿同軸心設置有抵觸彈簧，且所述抵觸彈簧的兩端分別固定安裝在所述摩擦驅動片和基片上，其中所述抵觸彈簧始終處于拉伸狀態。
優選地，所述卡位工裝包括安裝架，所述安裝架固定安裝在所述凈化箱的內壁上，所述安裝架上滑動安裝有卡板，所述卡板用于與所述分離片相卡接，以使所述卡板限制所述分離片的位置，所述卡板遠離所述分離片的一端固定安裝有牽引繩，所述牽引繩繞過引導輥固定安裝在所述漂浮組件上，其中所述引導輥轉動安裝在所述安裝架上；
所述卡板的一側固定安裝驅動桿，所述驅動桿貫穿并滑動安裝在所述凈化箱上，所述驅動桿遠離所述卡板的一端上固定安裝有承接座，所述承接座用于與所述動力復位工裝相連接。
優選地，所述漂浮組件包括漂浮引導架，所述漂浮引導架固定安裝在所述安裝架上，所述漂浮引導架上固定安裝有漂浮塊，所述漂浮塊與所述牽引繩固定連接。
優選地，所述動力復位工裝包括支撐架，所述支撐架固定安裝在所述凈化箱的一側兩端，所述支撐架上轉動安裝有驅動軸，所述驅動軸的一端固定安裝在第一電機的輸出軸上，所述第一電機固定安裝在所述支撐架上，所述驅動軸上固定安裝有若干凸輪，所述凸輪與所述承接座相對應，以用于對所述承接座施加擠壓力。
優選地，所述中軸梁的一端固定安裝有大齒輪，所述大齒輪嚙合有齒輪皮帶，所述齒輪皮帶的一端嚙合有小齒輪，所述小齒輪固定安裝在所述步進電機上，所述步進電機固定安裝在所述凈化箱上。
一種基于轉盤式污水凈化設備的污水處理方法。
(三)有益效果
與現有技術相比，本發明提供了一種轉盤式污水凈化設備及污水處理方法，具備以下有益效果：
1、本發明通過當某一個凈化網組出現堵塞時或者表面的雜質過多時，該凈化區域內單位時間內的流動量降低，向該凈化區域內單位時間的供水量不變，從而導致該凈化區域內的水位逐漸升高，隨著該區域內的水位的逐漸升高，從而使漂浮組件上移，由于漂浮組件與卡位工裝相連接，漂浮組件上移時會(huì )同步驅動卡位工裝進行位移，以解除該區域內卡位工裝對連接件的位置限定，使連接件與凈化網組產生擠壓，與此同時，在每個凈化區域內，均安裝有用于檢測漂浮組件位置高度的檢測器，當檢測器檢測到漂浮組件的位置高度達到設定值時，中軸梁開始轉動，由于連接件與中軸梁為固定連接，因此當中軸梁開始轉動時，會(huì )帶動連接件同步轉動，而此時連接件與凈化網組相擠壓，當連接件進行轉動時，通過連接件與凈化網組之間的摩擦力帶動凈化網組進行轉動，使凈化網組貼著刮附組件進行轉動，此時刮附組件對轉動的凈化網組進行清潔，從而實現根據發生堵塞的位置進行定點清潔，避免了某一個纖維過濾網產生堵塞時，全部的纖維過濾網均要進行轉動，導致正常使用的纖維過濾網也要進行刮取雜質，造成過濾網的刮取頻率較高而影響其使用壽命。
2、本發明通過中軸梁進行轉動時，僅需要帶動需要清潔的凈化網組3進行轉動，即可完成對堵塞區域的雜質去除處理，同樣避免了每次進行纖維過濾網的轉動時，全部同時旋轉，主驅軸的負荷較大，導致耗能加劇的問題。
（發明人：朱泓宇;陳辰;張琳軍;楊帆;黃艷宏;趙佳喜）
