公布日：2023.03.28
申請日：2022.11.24
分類號：F04D1/00(2006.01)I;F16M3/00(2006.01)I;F04D7/04(2006.01)I;F04D13/06(2006.01)I;F04D29/044(2006.01)I;F04D29/62(2006.01)I;F04D29/42(2006.01)I;F04D29/
70(2006.01)I;E03F5/22(2006.01)I;H02J7/35(2006.01)I;B09B3/35(2022.01)I
摘要
本發明涉及一種管道式污泥循環排出環保泵，屬于排污裝置技術領域。其主要針對現有的排污泵不方便工作人員移動的問題，提出如下技術方案：包括支撐板、排污泵本體、電動機、聯軸器、萬向輪和用于對進入進污管內的污泥進行切碎的切割裝置；排污泵本體設置在支撐板上，排污泵本體包括排污管和進污管；電動機設置在支撐板上，聯軸器設置在電動機和排污泵本體之間，電動機通過聯軸器與排污泵本體驅動連接；萬向輪設置有四個，四個萬向輪呈矩形分布設置在支撐板底部，萬向輪與支撐板可拆卸連接，萬向輪通過螺栓固定在支撐板底部；切割裝置設置在進污管內壁上。本發明能夠方便工作人員移動，操作簡單，省時省力。
權利要求書

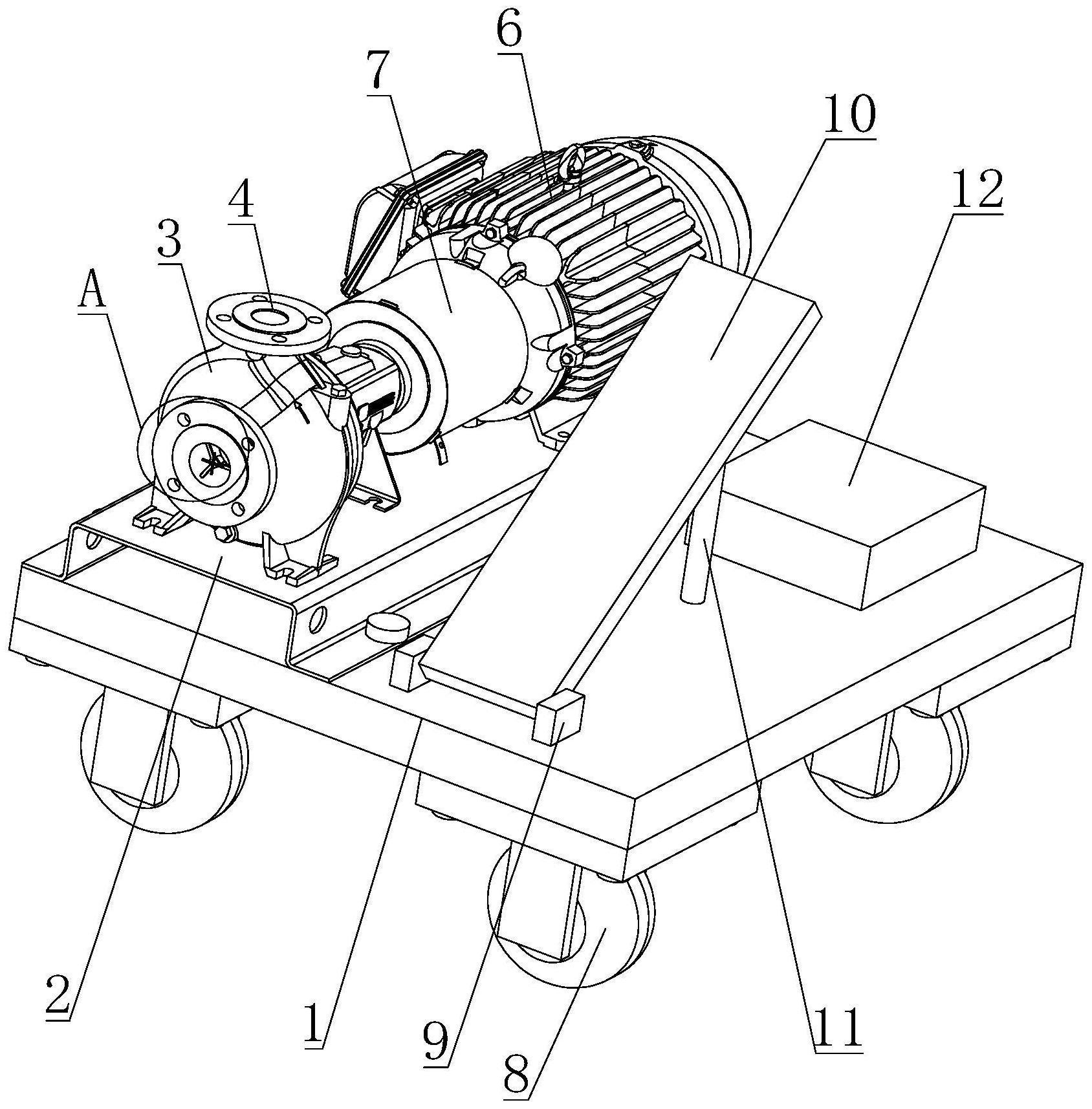

1.一種管道式污泥循環排出環保泵，其特征在于，包括支撐板（1）、排污泵本體（3）、電動機（6）、聯軸器（7）、萬向輪（8）和用于對進入進污管（5）內的污泥進行切碎的切割裝置；排污泵本體（3）設置在支撐板（1）上，排污泵本體（3）包括排污管（4）和進污管（5）；電動機（6）設置在支撐板（1）上，聯軸器（7）設置在電動機（6）和排污泵本體（3）之間，電動機（6）通過聯軸器（7）與排污泵本體（3）驅動連接；萬向輪（8）設置有四個，四個萬向輪（8）呈矩形分布設置在支撐板（1）底部，萬向輪（8）與支撐板（1）可拆卸連接，萬向輪（8）通過螺栓固定在支撐板（1）底部；切割裝置設置在進污管（5）內壁上。
2.根據權利要求1所述的一種管道式污泥循環排出環保泵，其特征在于，還包括支撐架（2）；支撐架（2）設置在支撐板（1）上，支撐架（2）為U型結構，支撐架（2）處于架空狀態，排污泵本體（3）設置在支撐架（2）上。
3.根據權利要求1所述的一種管道式污泥循環排出環保泵，其特征在于，還包括蓄電池（12）；蓄電池（12）設置在支撐板（1）上，蓄電池（12）與電動機（6）和切割裝置均電性連接。
4.根據權利要求3所述的一種管道式污泥循環排出環保泵，其特征在于，還包括側板（9）、太陽能板（10）和支柱（11）；側板（9）設置有兩個，兩個側板（9）均設置在支撐板（1）上；支柱（11）設置在支撐板（1）上；太陽能板（10）設置在兩個側板（9）之間，太陽能板（10）位于支柱（11）上，太陽能板（10）傾斜設置，太陽能板（10）與蓄電池（12）電性連接。
5.根據權利要求1所述的一種管道式污泥循環排出環保泵，其特征在于，切割裝置包括三角架（13）、切割刀（14）和微電機（15）；三角架（13）設置在進污管（5）內壁上；切割刀（14）轉動設置在三角架（13）上；微電機（15）設置在三角架（13）上，微電機（15）與切割刀（14）驅動連接。
6.根據權利要求1所述的一種管道式污泥循環排出環保泵，其特征在于，還包括安裝箱（16）；安裝箱（16）設置在支撐板（1）底部，安裝箱（16）內設置有安裝腔（1601），安裝腔（1601）內設置有用于將安裝箱（16）與底面固定連接的齒輪傳動機構。
7.根據權利要求6所述的一種管道式污泥循環排出環保泵，其特征在于，齒輪傳動機構包括升降板（17）、穿刺管（18）、螺紋桿（19）、第一齒輪（20）、轉軸（21）、第二齒輪（22）和旋鈕（23）；升降板（17）滑動設置在安裝腔（1601）橫向兩側內壁上；穿刺管（18）貫穿安裝箱（16）底部設置在升降板（17）底部，穿刺管（18）為上端開口底端封閉的管結構，穿刺管（18）底端設置有穿刺頭（1801），穿刺頭（1801）為圓錐結構；螺紋桿（19）轉動設置在安裝腔（1601）頂部?jì)缺谏�，螺紋桿（19）底端貫穿升降板（17）位于穿刺管（18）內，螺紋桿（19）與升降板（17）螺紋連接；第一齒輪（20）設置在螺紋桿（19）上；轉軸（21）轉動設置在安裝腔（1601）橫向一側內壁上，轉軸（21）的兩端分別位于安裝腔（1601）內外；第二齒輪（22）設置在轉軸（21）位于安裝腔（1601）內的一端，第二齒輪（22）與第一齒輪（20）嚙合連接；旋鈕（23）設置在轉軸（21）位于安裝腔（1601）外的一端，旋鈕（23）為梅花旋鈕。
8.一種根據權利要求1-7任意一項所述的管道式污泥循環排出環保泵的使用方法，其特征在于，包括以下步驟：S1、工作人員推動支撐板（1），在支撐板（1）底部萬向輪（8）的作用下支撐板（1）帶著排污泵本體（3）移動；S2、排污泵本體（3）移動至待排污的地方，工作人員將一根水管連接到排污管（4）上，將另一根水管連接到進污管（5）上；S3、將連接有進污管（5）的水管放入污泥內；S4、啟動切割裝置，進行空切操作；S5、啟動電動機（6）控制排污泵本體（3）抽取污泥，進行排污操作；S6、排污結束后，取下排污管（4）和進污管（5）上的水管，推動支撐板（1）將排污泵本體（3）移開。
發明內容
本發明的目的是針對背景技術中存在的問題，提出一種能夠方便工作人員移動的管道式污泥循環排出環保泵。
本發明的技術方案：一方面，本發明提供一種管道式污泥循環排出環保泵，包括支撐板、排污泵本體、電動機、聯軸器、萬向輪和用于對進入進污管內的污泥進行切碎的切割裝置；排污泵本體設置在支撐板上，排污泵本體包括排污管和進污管；電動機設置在支撐板上，聯軸器設置在電動機和排污泵本體之間，電動機通過聯軸器與排污泵本體驅動連接；萬向輪設置有四個，四個萬向輪呈矩形分布設置在支撐板底部，萬向輪與支撐板可拆卸連接，萬向輪通過螺栓固定在支撐板底部；切割裝置設置在進污管內壁上。
優選的，還包括支撐架；支撐架設置在支撐板上，支撐架為U型結構，支撐架處于架空狀態，排污泵本體設置在支撐架上。
優選的，還包括蓄電池；蓄電池設置在支撐板上，蓄電池與電動機和切割裝置均電性連接。
優選的，還包括側板、太陽能板和支柱；側板設置有兩個，兩個側板均設置在支撐板上；支柱設置在支撐板上；太陽能板設置在兩個側板之間，太陽能板位于支柱上，太陽能板傾斜設置，太陽能板與蓄電池電性連接。
優選的，切割裝置包括三角架、切割刀和微電機；三角架設置在進污管內壁上；切割刀轉動設置在三角架上；微電機設置在三角架上，微電機與切割刀驅動連接。
優選的，還包括安裝箱；安裝箱設置在支撐板底部，安裝箱內設置有安裝腔，安裝腔內設置有用于將安裝箱與底面固定連接的齒輪傳動機構。
優選的，齒輪傳動機構包括升降板、穿刺管、螺紋桿、第一齒輪、轉軸、第二齒輪和旋鈕；升降板滑動設置在安裝腔橫向兩側內壁上；穿刺管貫穿安裝箱底部設置在升降板底部，穿刺管為上端開口底端封閉的管結構，穿刺管底端設置有穿刺頭，穿刺頭為圓錐結構；螺紋桿轉動設置在安裝腔頂部?jì)缺谏�，螺紋桿底端貫穿升降板位于穿刺管內，螺紋桿與升降板螺紋連接；第一齒輪設置在螺紋桿上；轉軸轉動設置在安裝腔橫向一側內壁上，轉軸的兩端分別位于安裝腔內外；第二齒輪設置在轉軸位于安裝腔內的一端，第二齒輪與第一齒輪嚙合連接；旋鈕設置在轉軸位于安裝腔外的一端，旋鈕為梅花旋鈕。
另一方面，本發明提供一種管道式污泥循環排出環保泵的使用方法，包括以下步驟：S1、工作人員推動支撐板，在支撐板底部萬向輪的作用下支撐板帶著排污泵本體移動；S2、排污泵本體移動至待排污的地方，工作人員將一根水管連接到排污管上，將另一根水管連接到進污管上；S3、將連接有進污管的水管放入污泥內；S4、啟動切割裝置，進行空切操作；S5、啟動電動機控制排污泵本體抽取污泥，進行排污操作；S6、排污結束后，取下排污管和進污管上的水管，推動支撐板將排污泵本體移開。
與現有技術相比，本發明具有如下有益的技術效果：本發明使用時能夠方便工作人員移動排污泵本體，操作簡單方便，省時省力，無需借助推車搬運，大大提高了排污泵本體的排污效率。另外，本發明通過設置切割裝置對進入排污泵本體的污泥進行切碎，避免塑料袋等雜物堵塞排污泵本體。
工作人員將本裝置移動至待排污的地方后，轉動旋鈕，旋鈕帶動轉軸轉動，從而帶動第二齒輪轉動，進而帶動第一齒輪轉動，進而帶動螺紋桿轉動，進而帶動升降板下降，使得穿刺管穿入泥土里，就能夠保證本裝置使用時不會(huì )因為振動發生移動，穩定性高。使用結束后，反向轉動旋鈕就能夠從泥土中拔出穿刺管移動本裝置。
（發明人：胡廣智）
