循環(huán)冷卻水系統清洗預膜總結

1．0 前言

為保證公司合成氨及尿素兩套循環(huán)冷卻水系統年度大修開(kāi)車(chē)后的長(cháng)周期穩定運行，常州精科霞峰精細化工有限公司對該兩套系統進(jìn)行了清洗預膜工作。合成氨系統循環(huán)水量2500t/h，保有水量1000-1300t，主要供合成氨及復合肥生產(chǎn)冷卻用水，用水設備以碳鋼為主。尿素系統循環(huán)水量1500t/h，保有水量750t左右，主要供尿素生產(chǎn)冷卻用水，用水設備以不銹鋼為主。

在公司潤滑總站、中化室、合成氨及尿素循環(huán)水泵房的大力支持與配合下，順利地完成了此次清洗、預膜工作，在此，對提供幫助的各部門(mén)深表感謝！對清洗、預膜的過(guò)程、實(shí)施情況報告如下：

2．0 清洗過(guò)程

2．1 水沖洗

在化學(xué)清洗前，于9月18日8：00開(kāi)始先對兩套系統進(jìn)行水沖洗，循環(huán)水打通后，濁度顯著(zhù)上升，下午13：00開(kāi)始第一次排水置換，清池，等水池注滿(mǎn)開(kāi)泵開(kāi)始進(jìn)行化學(xué)清洗。

2．2 除油清洗

合成氨及尿素兩套系統同步運行，于9月18日18：00開(kāi)始投加JC-164除油清洗劑，當水池產(chǎn)生大量泡沫時(shí)投加JC-863消泡劑。投藥后合成氨系統濁度從34.02mg/L升至53.24mg/L，尿素系統從31.06 mg/L升至72.47mg/L。

2．3 粘泥剝離清洗

兩套系統于9月18日21：30開(kāi)始投加X(jué)F-950殺菌滅藻劑，半小時(shí)后投加X(jué)F-990殺菌滅藻劑，當水池產(chǎn)生大量泡沫時(shí)投加JC-863消泡劑。投藥后合成氨系統濁度最高升至78.39mg/L，尿素系統濁度未見(jiàn)顯著(zhù)上升。運行24小時(shí)，當兩系統濁度不再明顯上升時(shí)，開(kāi)始第二次排水置換，排空系統和水池水，清池。水池補滿(mǎn)水后開(kāi)泵循環(huán)并邊排邊補至濁度基本合格，于9月20日9：45和8：50分別于合成及尿素系統投加JC-961剝離劑，投藥后水池表面產(chǎn)生大量泡沫。由于分析濁度大都從泵上取樣，而水中大量粘泥狀臟物都被泡沫攜帶至表面，因此測得濁度都是不升反降，但從合成系統冷卻塔水池表面取樣消泡后分析，濁度高達106mg/L。整個(gè)剝離期間，從水質(zhì)分析及清池時(shí)直觀(guān)觀(guān)察，剝離效果明顯，達到預期目的。

2．4 除銹垢、水垢清洗

由于泵送出水濁度合格，因此沒(méi)有進(jìn)行大量換水，只對合成系統補水至溢流3小時(shí)，于9月21日14：00開(kāi)始投加JC-161除銹除垢清洗劑，并于15：00掛入檢測掛片。清洗期間用JC-161調節PH在2-4之間，運行15小時(shí)以后，再投加JC-162螯合清洗劑，繼續運行6小時(shí)后進(jìn)行第三次排水置換，排空系統和水池水，清池。

清洗過(guò)程中，合成系統總鐵由0.58mg/L最高上升至123.7mg/L，Ca2+分析由于干擾大，不同人員每次分析誤差較大，可取中間值，即由27.73mg/L最高上升至281.5mg/L。以保有水量1100t計，約清洗下Fe2O3鐵銹387kg，CaCO3水垢279kg。

清洗過(guò)程中，合成系統總鐵由0.58mg/L最高上升至123.7mg/L，Ca2+分析由于干擾大，各人每次分析誤差較大，可取中間值，即由27.73mg/L最高上升至281.5mg/L。以保有水量1100t計，約清洗下Fe2O3鐵銹387kg，CaCO3水垢279kg。

清洗過(guò)程中，尿素系統總鐵由0.38mg/L最高上升至22.79mg/L，Ca2+由36.21mg/L最高上升至413.4mg/L。以保有水量750t計，約清洗下Fe2O3鐵銹48kg，CaCO3水垢283kg。

從清洗時(shí)Ca2+、總鐵、濁度的前后變化情況可看出。此次清洗效果明顯。

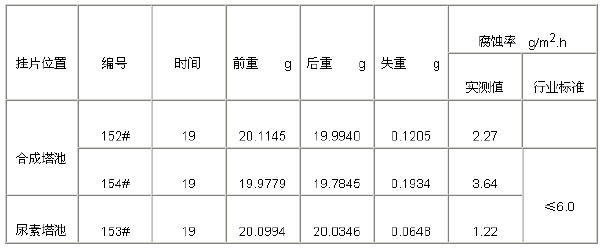

清洗過(guò)程掛片腐蝕率檢測情況表（執行標準：HG/T2387-92）：

從上表可看出，在清洗過(guò)程中掛片腐蝕率遠小于行業(yè)標準，對設備腐蝕影響較小。

3．0 預膜過(guò)程

換水合格后，于9月23日11：00開(kāi)始預膜，先投加CaCl2，于12：30開(kāi)始分批投加JC-265A預膜劑和JC-265B預膜增效劑，保證循環(huán)水中總磷含量，控制PH6.0-7.0，為保證預膜效果，預膜過(guò)程中分批投加JC-326阻垢分散劑。合成系統由于補水和開(kāi)風(fēng)機，用少量濃H2SO4進(jìn)行PH調節。當觀(guān)察水池中預膜掛片有明顯藍色色暈，結束預膜，預膜時(shí)間為34小時(shí)。

預膜效果檢驗：

經(jīng)預膜后的掛片，肉眼觀(guān)察有明顯的藍色色暈，特別是尿素系統水池掛片，表面成膜非常均勻、致密。用CuSO4溶液檢驗，出現紅點(diǎn)的時(shí)間差，合成＞20秒，尿素＞45秒，表明此次預膜效果非常理想。

4．0 過(guò)渡運行

預膜結束后，進(jìn)行大排大補，當總磷下降至15mg/L左右時(shí)，關(guān)閉補水及排污閥。合成一次性投加X(jué)F-198緩蝕阻垢劑125kg，尿素一次性投加X(jué)F-198A緩蝕阻垢劑75kg。此期間只補水，不排污，讓濃縮倍數上升至控制要求，轉入正常運行。

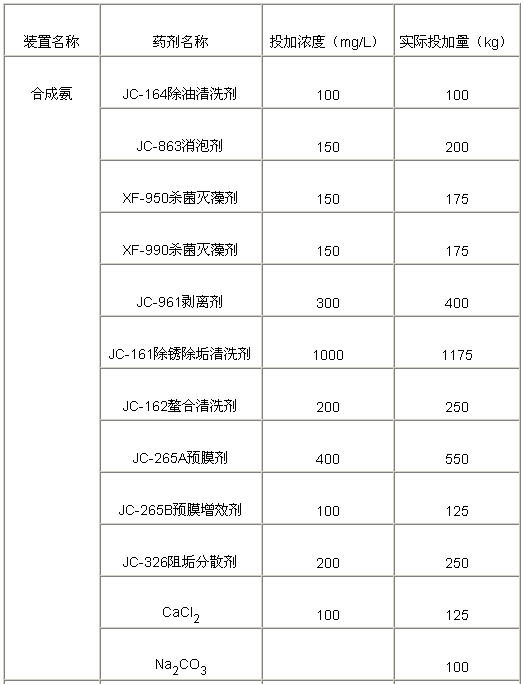

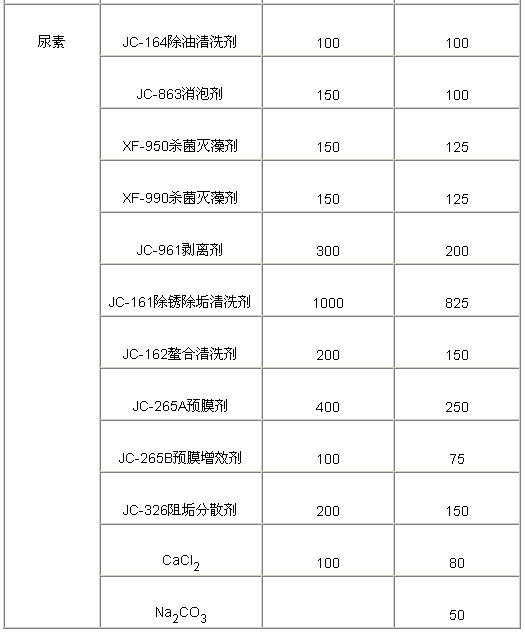

5．0 清洗預膜實(shí)際加藥量

6．0 清洗預膜過(guò)程存在的問(wèn)題

a、 因沙溪河下游水電站截流，水流動(dòng)性減小，上游有電廠(chǎng)直流排水，補充水堿度可能增高，加上系統設備增加，本次清洗未能把PH降至3.0以下，下次應考慮增加清洗劑用量。

b、合成系統預膜時(shí)濁度偏高，并存在跑水現象，需定期補水，對預膜效果有影響。

7．0 結論

此次清洗預膜工作，在智勝公司各級部門(mén)的協(xié)助下，取得圓滿(mǎn)成功。粘泥剝離、酸洗及預膜處理均達到了預期效果，為合成氨、復合肥、尿素投產(chǎn)后的水處理工作打下了良好的基礎。

作者簡(jiǎn)介：
顏成淋 男 助理工程師 2000年畢業(yè)于福建漳州大學(xué)水利水電建筑工程系給排水專(zhuān)業(yè)，從事給排水設計及工藝管理工作。來(lái)源：水利工程網(wǎng) 作者: 顏成淋
