船舶含油污水處理系統優化

　　為了降低油水分離裝置的工作負荷和減小維護保養的工作量，切實提高船員油水分離工作的積極性，減小含油污水的違規排放，本文對常規的船舶含油污水處理系統進行了部分優化，增加了含油污水前期處理裝置，前期處理之后的含油污水再通入油水分離器進行油和水的分離。

　　船舶含油污水前期處理裝置

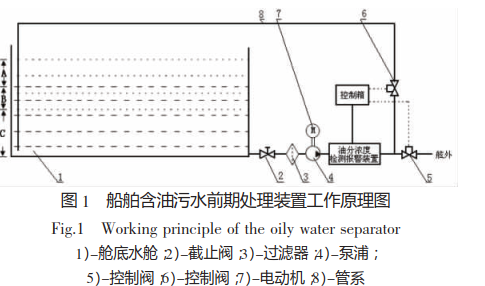

　　艙底水艙中的A為油層，B為油水混合層，C為水層。該裝置的工作原理為：打開截止閥2)，合上電動機7)電源開關，泵浦4)開始工作，從艙底水艙1)中吸入 污水，泵浦4)排出的污水通入到油分濃度檢測報警裝置，該裝置中的傳感器感應艙底污水的含油量，含油量小于15mg/L時，控制箱使控制閥5)打開，控制閥6)關閉，控制閥5)打開時泵浦直接向舷外排出污水。當艙底污水含油量大于15mg/L時，控制箱使控制閥5)關閉，控制閥6)打開，此時泵浦排出的艙底污水經過控制閥6)重新返回到艙底水艙。該裝置將含油量小于15mg/L的污水直接排向舷外，因此可以大大減小進入油水分離器的含油污水總量，降低油水分離器的工作負荷，減輕船員油水分離方面的工作量，提高了船員油水分離工作的積極性，減小污染。

　　3.2油分濃度檢測報警裝置

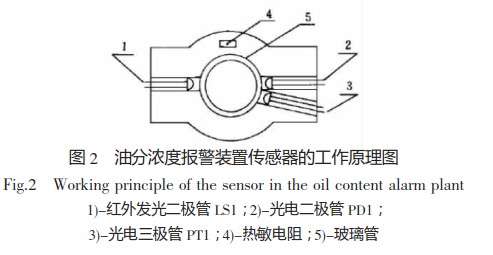

　　還船舶含油污水前期處理裝置使用了油分濃度檢測報警裝置，該報警裝置傳感器的工作原理如圖2所示，具體零部件的名稱及作用如下：

　　1)為紅外發光二極管LS1，工作時發送特定光譜范圍的紅外線，用作測量光源;2)為光電二極管PD1，當受到光照時產生光伏效應，輸出與光照強度成正比的電流信號;3)為光電三極管PT1，當基極受到不同程度的光照時，其2根引出線將不同程度的導通;4)為熱敏電阻，用于對PD1進行溫度補償;5)為玻璃管，工作時通以工作的艙底水。具體聯系污水寶或參見http://www.sharpedgetext.com更多相關技術文檔。

　　如果流過玻璃管的艙底水中含有一定濃度的油分粒子，那么由光源射進水中的光束將產生散射，且散射的強度與油分濃度成正比，這一散射光由PD1接收，并轉化成相應的電信號。但是，散射光的強度并非隨著油分濃度的增加而單調上升，而是在達到某個最大值后逐漸減小。因為油分濃度較大時，油分粒子阻礙了散射光的傳遞，從而使得濃度繼續增大時，散射光反而減弱。實驗表明，其良好的線性范圍只在30mg/L以?xún)取?/P>

　　隨著油分濃度的增加,與光源相對安裝的PT1所感受到的透射光將呈指數規律減弱。其導通程度隨之下降。這一特性正好彌補了散射光強非單調變化的不足。在含油量小于15mg/L時用PD1測量油分濃度mg/L值，而在含油量大于15mg/L時，PD1失去作用，此時利用PT1進行油污報警并將泵浦排出的艙底水重新返回到艙底水艙。
