1、前言
在混凝土攪拌車(chē)、泵車(chē)及攪拌機沖洗時(shí)，會(huì )形成大量的污水，據相關(guān)資料統計顯示，一個(gè)年生產(chǎn)量20萬(wàn)立方的的混凝土企業(yè)每天產(chǎn)生的廢水可達30m3。同時(shí)這些廢水不僅堿性強，直接排出去將會(huì )造成土壤堿性化和污染水資源，而且還夾雜著(zhù)砂、石和未水化完全的膠凝材料，若不加以處理，則既浪費了資源，又會(huì )堵塞各種市政設施、使河流被污染，這些都嚴重危害著(zhù)社會(huì )環(huán)境。在JGJ/T328-2014《預拌混凝土綠色生產(chǎn)及管理技術(shù)》中把“廢水處理系統”和“廢水利用”作為綠色生產(chǎn)星級評價(jià)的得分項。針對這些情況，必須處理回收這些廢水，并將其代替混凝土生產(chǎn)用水，在確�；炷临|(zhì)量的基礎上，還能凈化攪拌站的環(huán)境衛生，保護生態(tài)環(huán)境，節約水資源，帶來(lái)一定的經(jīng)濟效益，真正實(shí)現廢水、廢渣的”零排放”。
2、混凝土攪拌站排出廢水的基本性質(zhì)
攪拌站在生產(chǎn)完混凝土后，一般將自來(lái)水用于沖洗攪拌設備及攪拌車(chē)車(chē)輛洗滌，產(chǎn)生的廢水中不僅含有未完全水化的水泥、沒(méi)有水化的摻合料、黏土、細沙等顆粒固體，而且還含有很多水化離子，比如Ca2+、OH等。在一定程度上，固含量由沖水量與處理設施來(lái)決定，離子濃度受混凝土設計配比所影響，而廢水性質(zhì)會(huì )受殘留外加劑影響。在測試廢水時(shí)，測試指標主要為固含量，相關(guān)研究顯示，廢水的固含量與其酸堿度沒(méi)有關(guān)系，而當延長(cháng)放置時(shí)間時(shí)，各種廢水顆粒將會(huì )繼續水化，而改變離子濃度。而在利用廢水時(shí)，廢水離子則會(huì )影響膠凝材料的水化，造成混凝土的凝結時(shí)間縮短。
3、目前狀況
現階段，大部分攪拌站處理廢水的系統中，通過(guò)砂石分離設備過(guò)濾以分離砂、石，廢水再進(jìn)行分離與沉淀。在沉淀廢水時(shí)，往往會(huì )經(jīng)過(guò)多個(gè)沉淀池，廢水多次沉淀其中的固態(tài)顆粒后，可以獲得較理想的沉淀效果。但占地面積大，且廢水和廢渣均沒(méi)有被利用，不符合綠色環(huán)保的要求。
我站通過(guò)砂石分離設備過(guò)濾以分離砂、石，回收再利用。廢水則直接排入攪拌池(兩個(gè)直徑3.5m，深4.0m相互聯(lián)通且安裝有攪拌葉片的六角形池)，貯存備用。
4、清水與廢水對混凝土性能及強度的影響試驗
原材料：
(1)水泥：塔牌P.O42.5R水泥，28天抗壓強度為50.2MPa。
(2)機制砂：中砂，細度模數2.7，含粉量4.6%。
(3)碎石：5mm~31.5mm粒徑，連續級配。
(4)礦粉：福建三明礦粉，S95。
(5)摻合料：磨細石灰石粉，0.045mm篩余<15%。 (6)清水：自來(lái)水。 (7)廢水：固含量10%的廢水。 (8)減水劑：華新達高效減水劑，減水率26%。><15%。
(6)清水：自來(lái)水。
(7)廢水：固含量10%的廢水。
(8)減水劑：華新達高效減水劑，減水率26%。

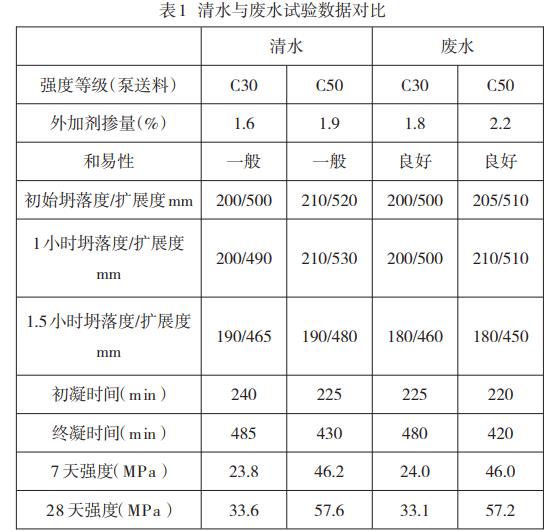

由表1可以看出，用固含量10%的廢水作拌合水時(shí)，雖然外加劑摻量有所增加(廢水固含量中含有未完全水化的水泥、沒(méi)有水化的摻合料、黏土、細沙等顆粒固體，會(huì )吸附外加劑)，但能改善混凝土的和易性，對坍落度及坍落度損失、凝結時(shí)間和強度均影響不大，完全可以使用。

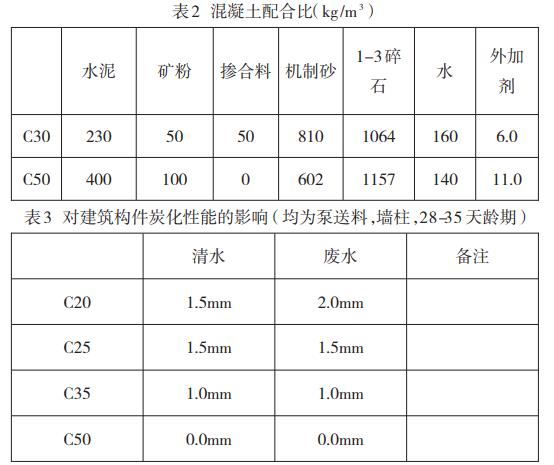

由表3可以看出，用清水和廢水攪制的砼構件的碳化系數幾乎一樣，視為沒(méi)有影響。
5、我站在使用中的具體做法
(1)砂、石分離后，廢水直接排入攪拌六角形池內進(jìn)行攪拌;
(2)保持攪拌六角池內的水位控制在一定范圍內，當生產(chǎn)量較多、廢水不足時(shí)，用清水進(jìn)行補充，即控制相對穩定的固含量;
(3)攪拌六角形池安裝自動(dòng)攪拌裝置(攪拌5min，停90min，假如不生產(chǎn)也按已設置的的程序進(jìn)行攪拌);
(4)取消原清水中間倉，直接抽取廢水到秤計量，防止中間水倉底沉淀結料;
(5)每天開(kāi)盤(pán)前及生產(chǎn)期間每2h測定一次固含量，以便及時(shí)調整混凝土配合比，確保出廠(chǎng)砼質(zhì)量。
6、結論
(1)全用固含量10%的廢水作拌合水時(shí)，外加劑摻量增加約0.2%~0.3%。
(2)混凝土的和易性變好，可以適當降低砂率約1%。
(3)對坍落度及坍落度損失、凝結時(shí)間和強度均影響不大。
(4)對砼構件的碳化性能和耐久性需作進(jìn)一步的試驗。
(5)由于攪拌池實(shí)現了連續自動(dòng)控制攪拌，所以廢水的放置時(shí)間對混凝土的性能影響不大。
7、結語(yǔ)
混凝土攪拌站通過(guò)廢水回收利用系統，可以在混凝土制備中回收廢水進(jìn)行循環(huán)再利用。通過(guò)使用整體結構簡(jiǎn)單、方便安裝使用的砂、石分離系統，安裝自動(dòng)攪拌裝置的攪拌六角形池，相對穩定控制廢水的固含量，循環(huán)再利用攪拌站廢水，實(shí)現廢水、廢渣零排放，這樣不僅避免了資源浪費，而且還降低了混凝土攪拌站的實(shí)際生產(chǎn)成本，也減小了沉淀池多而占地面積大的不足，達到了綠色環(huán)保攪拌站的要求。(來(lái)源：廣東塔牌混凝土投資有限公司)
