廣東云浮某制藥廠從天然植物中提取藥用成分，通過清洗、煎煮、濃縮、滅菌、干燥等工序生產中成藥片劑、口服液、顆粒劑和膠囊。在生產過程的原料清洗、煮罐換料清洗、地面沖洗等環節產生廢水，廢水中的主要成分有糖類、乙醇、苷類、生物堿、木質素、蛋白質、色素等物質及相關水解產物。由于中藥生產操作的間歇性和產品種類的多樣性，廢水具有水質、水量變化大，成分復雜，有機污染物濃度高，懸浮物細小難沉，色度較高等特點。該藥廠所在工業園區域環保要求較嚴格，根據環評批復要求，處理后出水要求達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級B標準和《中藥類制藥工業水污染物排放標準》(GB21906-2008)表2標準較嚴值的要求，常規的處理工藝難以達到標準的要求。針對廢水的特點和環保要求，設計采用ABR—生物接觸氧化—BAF工藝處理該廠廢水，自2017年正式運行以來，工藝運行穩定，處理效果良好。
1、廢水水量及進出水水質

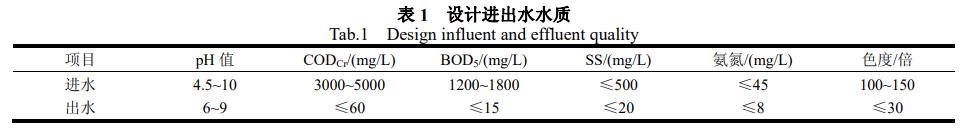

根據工廠建設規劃，一期設計規模為800m3/d，按照總體規模2000m3/d預留遠期擴建用地。出水執行《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級B標準和《中藥類制藥工業水污染物排放標準》(GB21906-2008)表2標準較嚴值的要求，設計進出水水質見表1。
2、工藝設計
2.1 工藝流程

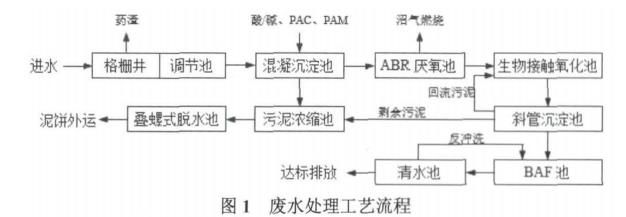

該廢水可生化性良好，B/C比在0.35~0.4之間，以生化處理作為主體處理工藝，因藥渣懸浮物較多且原水酸化，設置預處理以調節pH值和去除懸浮物質。廢水處理工藝流程如圖1所示。
2.2 工藝說明
車間排放的生產廢水經廠區廢水管道收集后進入格柵井，通過轉鼓格柵去除藥渣等懸浮顆粒物后進入調節池均質均量，調節池內設置機械攪拌加強混合和防止沉淀。由于廢水可生化性較好，在前端有一定的酸化效果，經水泵提升后進入混凝沉淀池，通過調節pH值，投加混凝劑和助凝劑，加強對細微懸浮物及膠體的去除�；炷恋沓爻鏊M(jìn)入ABR折板厭氧池，通過折板形成的水力折流加強泥水混合，在厭氧條件下經過水解、酸化、產甲烷等階段將有機物分解。厭氧出水進入生物接觸氧化池，通過微孔鼓風曝氣方式進行充氧，依靠生長在生物填料中的好氧生物膜將廢水中的有機物進一步降解，同時將廢水中的氨氮硝化為硝酸鹽。好氧出水經斜管沉淀池固液分離，出水進入曝氣生物濾池(BAF)，通過濾料及其上附著生長的微生物對廢水中的污染物過濾、吸附、降解去除。出水經清水池和規范排放口后達標排放。
曝氣生物濾池采用清水池儲水作為反沖洗水源，反沖洗排水排入調節池�；炷恋沓睾托惫艹恋沓厥Ｓ辔勰嗯湃胛勰酀饪s池進行重力濃縮，加藥調理后泵入疊螺式污泥脫水機，脫水后外運處置。
2.3 主要構筑物及設計參數
(1)格柵井和調節池：1座，工藝尺寸18.0×12.0×5.0m，按照遠期規模一次性建設，停留時間10h，底部安裝2臺潛水攪拌機和1臺轉鼓式格柵機。
(2)混凝沉淀池：1座，工藝尺寸9.0×3.5×5.5m，分2組，反應區停留時間30min，設置機械攪拌裝置和酸堿調節加藥裝置；沉淀區為豎流式沉淀，表面負荷0.93m3/(m2•h)，設置導流筒和反射板。
(3)ABR厭氧反應器：1座，工藝尺寸9.0×19.0×5.5m，分兩組，水力停留時間24h，容積負荷3.2kgCOD/(m3•d)。采用密封式結構，分3個隔室串聯，上升段流速0.5m/h，最后一格設蜂窩斜管填料層。設置沼氣收集管道，經脫硫除濕后進入內燃式沼氣燃燒系統。
(4)生物接觸氧化池：1座，工藝尺寸8.6×19.0×5.5m，分兩組，水力停留時間22h，容積負荷0.8kgCOD/(m3•d)。池內設置組合填料，采用微孔曝氣管曝氣，氣水比30∶1。
(5)斜管沉淀池：1座，工藝尺寸8.6×19.0×5.5m，分兩組，表面負荷0.8m3/(m2•h)，內置蜂窩斜管填料。
(6)曝氣生物濾池：1座分2格，工藝尺寸7.0×3.5×5.0m，容積負荷0.12kgBOD/(m3濾料•d)，水力負荷1.85m3/(m2•h)。采用氣水聯合反沖洗，反沖水強度6L/(m3•s)，反沖氣強度15L/(m3•s)。
(7)污泥處理系統：初沉池污泥和生化剩余污泥均排入污泥濃縮池，污泥濃縮池采用重力濃縮，有效容積56m3，配置1臺疊螺式污泥脫水機，泥餅外運處置。
3、工程調試與運行
3.1 調試過程
工程于2016年11月竣工，12月進入生產調試。預處理調試選用多種藥劑進行試驗研究，結果表明：在預處理階段投加燒堿以調節廢水pH值并以PAC為混凝劑以PAM為助凝劑可取得較好的沉淀和后續生化效果。生化調試采用厭氧好氧調試分步進行，初期采用靜態方式進行，以市政污水處理廠脫水污泥接種、培養和馴化菌種。調試過程中，對厭氧影響較大的主要是pH值和溫度，由于水質酸化的影響必須調整至適合的pH值進入厭氧環節，并觀察pH值變化與COD降解效率之間的關系；本項目調試期間正值冬季，水溫偏低，微生物馴化工作進展較慢，溫度回升后進展迅速。好氧調試在達到設計厭氧處理50%效果后進行，逐步調節進水量和曝氣量，并按比例投加氮源和磷源。大約經歷近5個月的時間，ABR池內形成黑色絮狀污泥，生物接觸氧化池填料上形成穩定的黃褐色生物膜。通過顯微鏡觀察，微生物生長穩定，表明污泥培養成功，整個系統進入正常運行狀態。
3.2 運行效果

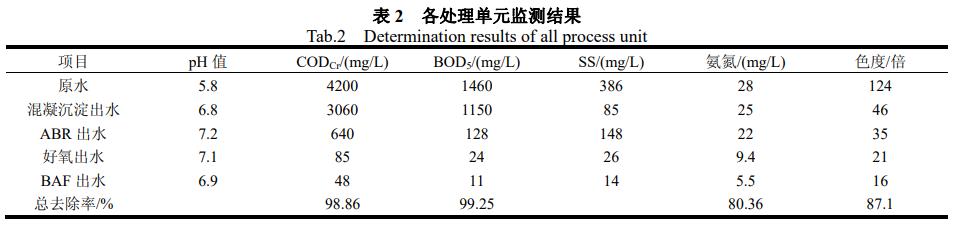

該工程于2017年5月完成調試后，委托當地環境監測部門進行了采樣監測分析，其結果如表2所示。
監測結果標明，該工藝對各污染組分有較高的去除率，能實現出水的全面達標排放，各主要處理單元也達到了預期的設計功能和目標。
4、技術經濟分析
本工程占地約1048m2，構筑物占地632m2，建筑面積174m2。工程總投資520萬元，噸水投資6500元/噸水，單位投資1548元/kgCODCr。工程裝機容量105kW，工作容量72kW，日耗電量1106kW•h。噸水運行費用為1.86元，其中電費0.97元，藥劑費0.24元，人工費0.53元，其它費用0.12元。
5、結論
(1)采用預處理—ABR—生物接觸氧化—BAF工藝處理該廠中藥提取廢水，通過針對性的合理化設計，處理后出水可達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級B標準和《中藥類制藥工業水污染物排放標準》(GB21906-2008)表2標準較嚴值這一較高的要求。
(2)監測結果表明，該工藝對于各污染組分均能取得較高的去除率，符合設計要求，其中BOD5為99.25%，CODCr為98.86%，氨氮為80.36%，色度為87.1%。
(3)中藥提取廢水的運行過程需密切關注進水的酸化，在前端處理設置pH值調節裝置對于保障污水處理的穩定運行十分重要。
(4)該工藝在整體保證處理效果穩定和較高的去除率同時，減少了占地面積，降低了投資和運行費用，方便日常維護，具有較好的節能效果。（來源：廣州中大環境治理工程有限公司）
