公布日：2022.08.02
申請日：2022.04.06
分類號：C02F9/14(2006.01)I;C02F3/32(2006.01)N
摘要
本發明公開了一種模塊化集裝箱式的一體化污水處理設備及其處理方法，包括處理箱、設置在處理箱頂部的藥劑噴射組件和與處理箱連通的進料管，本發明涉及污水處理技術領域。該模塊化集裝箱式的一體化污水處理設備及其處理方法，對污水中的固態雜質進行擠壓分離，保證污水固液分離徹底的同時，實現擠壓瀝水板上固體雜質的自動化清理，使用方便的同時，利用導料架來保證初步瀝水板上的固體雜質順利移動到擠壓瀝水板上，并且配合啟動開關的設置，實現藥劑噴射組件的實時控制，從而保證藥劑噴灑和污水流量的和諧有效配合，處理箱實現集裝箱化，便于運輸的同時，可以進行模塊化構建，實現對污水的一體化處理的同時，提高生產效率。
權利要求書

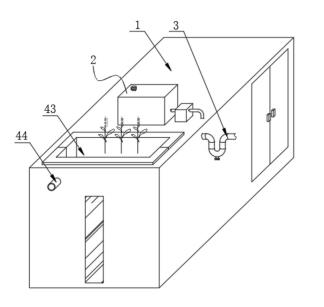

1.一種模塊化集裝箱式的一體化污水處理設備，包括處理箱（1）、設置在處理箱（1）頂部的藥劑噴射組件（2）和與處理箱（1）連通的進料管（3），其特征在于：所述處理箱（1）的內腔從前往后依次固定連接有第一隔板（4）和第二隔板（5），所述第一隔板（4）和第二隔板（5）之間從左往右依次固定連接有輔助板（6）和隔斷板（7），所述隔斷板（7）和處理箱（1）內腔的右側之間固定安裝有初步瀝水板（8），所述隔斷板（7）和輔助板（6）之間固定安裝有擠壓瀝水板（9）；所述第一隔板（4）和第二隔板（5）之間從左往右依次轉動安裝有升降組件（10）和導料架（11），且輔助板（6）的表面貫穿并轉動安裝有與升降組件（10）相適配的攪拌件（12），所述升降組件（10）用于驅動攪拌件（12）進行轉動，所述隔斷板（7）的右側鑲嵌并固定安裝有與導料架（11）相適配的啟動開關（13），且隔斷板（7）的表面開設有導料口（14），所述啟動開關（13）用于控制藥劑噴射組件（2）噴射出藥劑，其中藥劑噴射組件（2）的輸出端依次貫穿處理箱（1）和初步瀝水板（8）并延伸至初步瀝水板（8）的下方，所述升降組件（10）的右側從上至下依次固定安裝有擠壓組件（15）和推送組件（16），所述擠壓組件（15）用于對擠壓瀝水板（9）上的污水進行擠壓，所述推送組件（16）用于對擠壓瀝水板（9）上的固體雜質進行推送，所述第二隔板（5）的背部通過連接架固定安裝有電機（17），且電機（17）的輸出端通過聯軸器固定安裝有與升降組件（10）和導料架（11）相適配的皮帶輪（18），用于驅動升降組件（10）升降，并驅動導料架（11）轉動。
2.根據權利要求1所述的一種模塊化集裝箱式的一體化污水處理設備，其特征在于：所述升降組件（10）包括曲軸（19），所述曲軸（19）彎曲處的外表面套設并轉動連接有聯動板（20），所述聯動板（20）的底部通過銷軸轉動連接有導向板（21），所述輔助板（6）和處理箱（1）相對的一側之間固定安裝有定位板（22），所述導向板（21）的底部貫穿定位板（22）并固定安裝有雙面齒牙板（23）。
3.根據權利要求2所述的一種模塊化集裝箱式的一體化污水處理設備，其特征在于：所述攪拌件（12）包括兩個主軸（24），兩個所述主軸（24）的外表面從左往右依次套設并固定安裝有齒輪（25）和攪拌片（26），所述齒輪（25）的外表面與雙面齒牙板（23）的外表面相嚙合，所述主軸（24）的一端通過軸承與處理箱（1）內腔的左側轉動連接，所述主軸（24）的另一端貫穿輔助板（6）并通過軸承與處理箱（1）內腔的右側轉動連接。
4.根據權利要求1所述的一種模塊化集裝箱式的一體化污水處理設備，其特征在于：所述藥劑噴射組件（2）包括藥劑箱（27）和藥劑泵（28），所述藥劑泵（28）的進水端通過管道與藥劑箱（27）的內部連通，所述藥劑泵（28）的輸出端連通有加藥管（29），所述加藥管（29）的底端依次貫穿處理箱（1）和初步瀝水板（8）并固定安裝有噴頭，所述藥劑箱（27）和藥劑泵（28）均固定安裝在處理箱（1）的頂部，所述啟動開關（13）用于控制藥劑泵（28）的啟動。
5.根據權利要求1所述的一種模塊化集裝箱式的一體化污水處理設備，其特征在于：所述導料架（11）包括旋轉軸（30），所述旋轉軸（30）的外表面間隔均勻的固定安裝有至少四個濾網板（31），所述濾網板（31）遠離旋轉軸（30）的一側固定安裝有柔性橡膠片（32）。
6.根據權利要求2所述的一種模塊化集裝箱式的一體化污水處理設備，其特征在于：所述擠壓組件（15）包括傾斜L型擋板（33）和L型連桿（34），所述L型連桿（34）的一端與傾斜L型擋板（33）的表面固定連接，所述傾斜L型擋板（33）的另一端與導向板（21）的表面固定連接，所述輔助板（6）的表面開設有與L型連桿（34）相適配的開口，且傾斜L型擋板（33）的底部平面與擠壓瀝水板（9）的表面平行排布。
7.根據權利要求2所述的一種模塊化集裝箱式的一體化污水處理設備，其特征在于：所述推送組件（16）包括聯動架（35），所述聯動架（35）的一端與雙面齒牙板（23）的右側固定連接，所述聯動架（35）的另一端貫穿輔助板（6）并固定連接有推板（36），所述第一隔板（4）的背部且位于輔助板（6）的右側固定安裝有墊板（37），所述墊板（37）背部的底部貫穿并滑動安裝有與擠壓瀝水板（9）相適配的擠壓板（38），所述推板（36）的頂部通過銷軸轉動安裝有轉向板（39），且轉向板（39）的一端通過銷軸與擠壓板（38）的表面轉動連接。
8.根據權利要求1所述的一種模塊化集裝箱式的一體化污水處理設備，其特征在于：所述處理箱（1）的底部且位于第二隔板（5）的背部滑動安裝有濾網框（40），且處理箱（1）的右側通過鉸鏈鉸接有與濾網框（40）相適配的清理門，所述第二隔板（5）的表面開設有與濾網框（40）相適配的出料口。
9.根據權利要求1所述的一種模塊化集裝箱式的一體化污水處理設備，其特征在于：所述第一隔板（4）的正面和處理箱（1）之間固定安裝有隔離板（41），所述處理箱（1）的底部且位于隔離板（41）的下方固定安裝有抽水泵（42），所述抽水泵（42）的進水端貫穿第一隔板（4）并延伸至第一隔板（4）的后方，所述抽水泵（42）的出水端貫穿隔離板（41）并延伸至隔離板（41）的上方，所述處理箱（1）的頂部且位于隔離板（41）的上方通過開設開口填充有養殖網盆（43），且養殖網盆（43）的內部種植有水生植物，所述處理箱（1）正面的頂部連通有排水管（44）。
10.一種模塊化集裝箱式的一體化污水處理設備的處理方法，其特征在于：具體包括以下步驟：步驟一、固液分離：污水通過進料管（3）流入到初步瀝水板（8）上，固態雜質落在初步瀝水板（8）上，污水落在處理箱（1）底部，啟動電機（17）開關，電機（17）帶動皮帶輪（18）使得旋轉軸（30）轉動，帶動濾網板（31）和柔性橡膠片（32）轉動，將初步瀝水板（8）上的固體雜質經過導料口（14）掃落到擠壓瀝水板（9）上；步驟二、擠壓卸料：電機（17）轉動的過程中，通過皮帶輪（18）帶動曲軸（19）進行轉動，曲軸（19）帶動聯動板（20）使得導向板（21）沿著定位板（22）上下移動，進而使得L型連桿（34）帶動傾斜L型擋板（33）進行上下移動，對擠壓瀝水板（9）上的固體雜質進行不斷的擠壓，污水瀝出到處理箱（1）內腔底部，與此同時，導向板（21）帶動雙面齒牙板（23）進行上下移動，從而帶動聯動架（35）進行上下移動，聯動架（35）上下移動的過程中，推動轉向板（39）使得擠壓板（38）在墊板（37）中向擠壓瀝水板（9）方向移動，將擠壓瀝水板（9）上擠壓后的固體雜質推送到出料口中落在濾網框（40）中；步驟三、噴藥攪拌：在步驟一的旋轉軸（30）轉動過程中，柔性橡膠片（32）不斷的擠壓?jiǎn)?dòng)開關（13），藥劑泵（28）啟動，將藥劑箱（27）中的藥劑通過加藥管（29）輸送到處理箱（1）內部，在柔性橡膠片（32）脫離啟動開關后，藥劑泵（28）斷電停止工作，加藥管（29）不再出藥，此時，在步驟二中雙面齒牙板（23）不斷上下移動的過程中，帶動齒輪（25）使得主軸（24）發生轉動，從而使得攪拌片（26）將瀝出的污水和藥劑進行攪拌混合，使其充分反應；步驟四、凈化排水：隨著瀝出污水的增多，啟動抽水泵（42），將步驟三中與藥劑充分混合后的污水輸送到隔離板（41）上方，直至淹沒養殖網盆（43）的底部，在養殖網盆（43）中種植水葫蘆和浮萍，在水面上漲至排水管（44）處，即可從處理箱（1）中導出。
發明內容
（一）解決的技術問題針對現有技術的不足，本發明提供了一種模塊化集裝箱式的一體化污水處理設備及其處理方法，解決了不能夠達到藥水使用量和污水量的有效統一，并且對于污水中的固體雜質沒有進行有效的處理，導致固體雜質在分離出來后仍然存儲大量的污水，提高了污水固體雜質清理難度的問題。
（二）技術方案為實現上述目的，本發明提供了如下技術方案：一種模塊化集裝箱式的一體化污水處理設備，包括處理箱、設置在處理箱頂部的藥劑噴射組件和與處理箱連通的進料管，所述處理箱的內腔從前往后依次固定連接有第一隔板和第二隔板，所述第一隔板和第二隔板之間從左往右依次固定連接有輔助板和隔斷板，所述隔斷板和處理箱內腔的右側之間固定安裝有初步瀝水板，所述隔斷板和輔助板之間固定安裝有擠壓瀝水板；所述第一隔板和第二隔板之間從左往右依次轉動安裝有升降組件和導料架，且輔助板的表面貫穿并轉動安裝有與升降組件相適配的攪拌件，所述升降組件用于驅動攪拌件進行轉動，所述隔斷板的右側鑲嵌并固定安裝有與導料架相適配的啟動開關，且隔斷板的表面開設有導料口，所述啟動開關用于控制藥劑噴射組件噴射出藥劑，其中藥劑噴射組件的輸出端依次貫穿處理箱和初步瀝水板并延伸至初步瀝水板的下方，所述升降組件的右側從上至下依次固定安裝有擠壓組件和推送組件，所述擠壓組件用于對擠壓瀝水板上的污水進行擠壓，所述推送組件用于對擠壓瀝水板上的固體雜質進行推送，所述第二隔板的背部通過連接架固定安裝有電機，且電機的輸出端通過聯軸器固定安裝有與升降組件和導料架相適配的皮帶輪，用于驅動升降組件升降，并驅動導料架轉動。
通過采用上述技術方案，通過過濾擠壓的方式，對污水中的固態雜質進行擠壓分離，保證污水固液分離徹底的同時，實現擠壓瀝水板上固體雜質的自動化清理，使用方便的同時，利用導料架來保證初步瀝水板上的固體雜質順利移動到擠壓瀝水板上，并且配合啟動開關的設置，實現藥劑噴射組件的實時控制，從而保證藥劑噴灑和污水流量的和諧有效配合，處理箱實現集裝箱化，便于運輸的同時，可以進行模塊化構建，實現對污水的一體化處理的同時，提高生產效率。
本發明進一步設置為：所述升降組件包括曲軸，所述曲軸彎曲處的外表面套設并轉動連接有聯動板，所述聯動板的底部通過銷軸轉動連接有導向板，所述輔助板和處理箱相對的一側之間固定安裝有定位板，所述導向板的底部貫穿定位板并固定安裝有雙面齒牙板。
通過采用上述技術方案，利用曲軸和聯動板的配合設置，在曲軸不斷旋轉的過程中，實現導向板沿著定位板進行上下移動的目的，從而帶動雙面齒牙板進行升降，進而為攪拌件的轉動、擠壓組件對固體雜質的擠壓和推動組件對擠壓后固體雜質的輸送提供便利條件。
本發明進一步設置為：所述攪拌件包括兩個主軸，兩個所述主軸的外表面從左往右依次套設并固定安裝有齒輪和攪拌片，所述齒輪的外表面與雙面齒牙板的外表面相嚙合，所述主軸的一端通過軸承與處理箱內腔的左側轉動連接，所述主軸的另一端貫穿輔助板并通過軸承與處理箱內腔的右側轉動連接。
通過采用上述技術方案，設置兩組主軸，配合齒輪和雙面齒牙板的設置，使得主軸帶動攪拌片進行更大范圍的轉動，從而增大處理箱中瀝出的污水和藥劑之間的接觸面，加速其反應的速度，進而提高污水處理的效率。
本發明進一步設置為：所述藥劑噴射組件包括藥劑箱和藥劑泵，所述藥劑泵的進水端通過管道與藥劑箱的內部連通，所述藥劑泵的輸出端連通有加藥管，所述加藥管的底端依次貫穿處理箱和初步瀝水板并固定安裝有噴頭，所述藥劑箱和藥劑泵均固定安裝在處理箱的頂部，所述啟動開關用于控制藥劑泵的啟動。
本發明進一步設置為：所述導料架包括旋轉軸，所述旋轉軸的外表面間隔均勻的固定安裝有至少四個濾網板，所述濾網板遠離旋轉軸的一側固定安裝有柔性橡膠片。
通過采用上述技術方案，利用旋轉軸、濾網板和柔性橡膠片的配合設置，利用柔性橡膠片對啟動開關進行擠壓，從而保證對藥劑泵的實時有效控制，并且柔性橡膠片的設置，對初步瀝水板上的固體雜質進行清理，從而保證污水中的固體雜質可以有效的落在擠壓瀝水板上，進一步保證裝置實施的可靠性。
本發明進一步設置為：所述擠壓組件包括傾斜L型擋板和L型連桿，所述L型連桿的一端與L型擋板的表面固定連接，所述L型擋板的另一端與導向板的表面固定連接，所述輔助板的表面開設有與L型連桿相適配的開口，且傾斜L型擋板的底部平面與擠壓瀝水板的表面平行排布。
通過采用上述技術方案，利用傾斜L型擋板和與其平行設置的擠壓瀝水板，保證固體雜質在擠壓瀝水后，不會(huì )出現污水逆流的情況。
本發明進一步設置為：所述推送組件包括聯動架，所述聯動架的一端與雙面齒牙板的右側固定連接，所述聯動架的另一端貫穿輔助板并固定連接有推板，所述第一隔板的背部且位于輔助板的右側固定安裝有墊板，所述墊板背部的底部貫穿并滑動安裝有與擠壓瀝水板相適配的擠壓板，所述推板的頂部通過銷軸轉動安裝有轉向板，且轉向板的一端通過銷軸與擠壓板的表面轉動連接。
通過采用上述技術方案，在推板、轉向板和擠壓板的配合下，伴隨著雙面齒牙板的不斷上升，擠壓板會(huì )不斷的對擠壓瀝水板上擠壓后的固體雜質進行推動，從而將擠壓瀝水板上的固體雜質逐步推送到濾網框中，并且在傾斜L型擋板的設置下，配合傾斜設置的擠壓瀝水板可以有效避免將污水一同推送到濾網框中，進一步的保證了固液分離的徹底有效。
本發明進一步設置為：所述處理箱的底部且位于第二隔板的背部滑動安裝有濾網框，且處理箱的右側通過鉸鏈鉸接有與濾網框相適配的清理門，所述第二隔板的表面開設有與濾網框相適配的出料口。
本發明進一步設置為：所述第一隔板的正面和處理箱之間固定安裝有隔離板，所述處理箱的底部且位于隔離板的下方固定安裝有抽水泵，所述抽水泵的進水端貫穿第一隔板并延伸至第一隔板的后方，所述抽水泵的出水端貫穿隔離板并延伸至隔離板的上方，所述處理箱的頂部且位于隔離板的上方通過開設開口填充有養殖網盆，且養殖網盆的內部種植有水生植物，所述處理箱正面的頂部連通有排水管。
本發明還公開了一種模塊化集裝箱式的一體化污水處理設備的處理方法，具體包括以下步驟：步驟一、固液分離：污水通過進料管流入到初步瀝水板上，固態雜質落在初步瀝水板上，污水落在處理箱底部，啟動電機開關，電機帶動皮帶輪使得旋轉軸轉動，帶動濾網板和柔性橡膠片轉動，將初步瀝水板上的固體雜質經過導料口掃落到擠壓瀝水板上；步驟二、擠壓卸料：電機轉動的過程中，通過皮帶輪帶動曲軸進行轉動，曲軸帶動聯動板使得導向板沿著定位板上下移動，進而使得L型連桿帶動傾斜L型擋板進行上下移動，對擠壓瀝水板上的固體雜質進行不斷的擠壓，污水瀝出到處理箱內腔底部，與此同時，導向板帶動雙面齒牙板進行上下移動，從而帶動聯動架進行上下移動，聯動架上下移動的過程中，推動轉向板使得擠壓板在墊板中向擠壓瀝水板方向移動，將擠壓瀝水板上擠壓后的固體雜質推送到出料口中落在濾網框中；步驟三、噴藥攪拌：在步驟一的旋轉軸轉動過程中，柔性橡膠片不斷的擠壓?jiǎn)?dòng)開關，藥劑泵啟動，將藥劑箱中的藥劑通過加藥管輸送到處理箱內部，在柔性橡膠片脫離啟動開關后，藥劑泵斷電停止工作，加藥管不再出藥，此時，在步驟二中雙面齒牙板不斷上下移動的過程中，帶動齒輪使得主軸發生轉動，從而使得攪拌片將瀝出的污水和藥劑進行攪拌混合，使其充分反應；步驟四、凈化排水：隨著瀝出污水的增多，啟動抽水泵，將步驟三中與藥劑充分混合后的污水輸送到隔離板上方，直至淹沒養殖網盆的底部，在養殖網盆中種植水葫蘆和浮萍，在水面上漲至排水管處，即可從處理箱中導出。
（三）有益效果本發明提供了一種模塊化集裝箱式的一體化污水處理設備及其處理方法。具備以下有益效果：（1）該模塊化集裝箱式的一體化污水處理設備及其處理方法，通過過濾擠壓的方式，對污水中的固態雜質進行擠壓分離，保證污水固液分離徹底的同時，實現擠壓瀝水板上固體雜質的自動化清理，使用方便的同時，利用導料架來保證初步瀝水板上的固體雜質順利移動到擠壓瀝水板上，并且配合啟動開關的設置，實現藥劑噴射組件的實時控制，從而保證藥劑噴灑和污水流量的和諧有效配合，處理箱實現集裝箱化，便于運輸的同時，可以進行模塊化構建，實現對污水的一體化處理的同時，提高生產效率。
（2）該模塊化集裝箱式的一體化污水處理設備及其處理方法，通過利用曲軸和聯動板的配合設置，在曲軸不斷旋轉的過程中，實現導向板沿著定位板進行上下移動的目的，從而帶動雙面齒牙板進行升降，進而為攪拌件的轉動、擠壓組件對固體雜質的擠壓和推動組件對擠壓后固體雜質的輸送提供便利條件。
（3）該模塊化集裝箱式的一體化污水處理設備及其處理方法，通過設置兩組主軸，配合齒輪和雙面齒牙板的設置，使得主軸帶動攪拌片進行更大范圍的轉動，從而增大處理箱中瀝出的污水和藥劑之間的接觸面，加速其反應的速度，進而提高污水處理的效率。
（4）該模塊化集裝箱式的一體化污水處理設備及其處理方法，通過利用旋轉軸、濾網板和柔性橡膠片的配合設置，利用柔性橡膠片對啟動開關進行擠壓，從而保證對藥劑泵的實時有效控制，并且柔性橡膠片的設置，對初步瀝水板上的固體雜質進行清理，從而保證污水中的固體雜質可以有效的落在擠壓瀝水板上，進一步保證裝置實施的可靠性。
（5）該模塊化集裝箱式的一體化污水處理設備及其處理方法，通過利用傾斜L型擋板和與其平行設置的擠壓瀝水板，保證固體雜質在擠壓瀝水后，不會(huì )出現污水逆流的情況，在推板、轉向板和擠壓板的配合下，伴隨著雙面齒牙板的不斷上升，擠壓板會(huì )不斷的對擠壓瀝水板上擠壓后的固體雜質進行推動，從而將擠壓瀝水板上的固體雜質逐步推送到濾網框中，并且在傾斜L型擋板的設置下，配合傾斜設置的擠壓瀝水板可以有效避免將污水一同推送到濾網框中，進一步的保證了固液分離的徹底有效。
（發明人：蹇勝勇;申強鋒;劉洪偉）
