公布日：2022.08.05
申請日：2022.04.26
分類號：C02F9/10(2006.01)I
摘要
本發明公開了一種污水預處理系統，所述污水預處理系統包括包括絮凝攪拌裝置、S型沉淀絮凝池、第一儲水池、蒸餾裝置和清水儲水池，所述絮凝攪拌裝置、S型沉淀絮凝池、第一儲水池、蒸餾裝置和清水儲水池依次設置，所述絮凝攪拌裝置遠離所述S型絮凝沉淀池的側邊開設有入水口，所述絮凝攪拌裝置靠近所述S型絮凝沉淀池的側面開設有第一出水口與所述S型絮凝沉淀池相連通，所述S型絮凝沉淀池遠離所述絮凝攪拌裝置的側面開設有第二出水口與所述第一儲水池相連通，所述第一儲水池通過抽水機構將初步處理后的水輸送至所述蒸餾裝置，還包括冷凝管，所述冷凝管的一端與所述蒸餾裝置相連通，另一端與所述清水儲水池相連通；具有聚攏絮凝物，容易清理等優點。
權利要求書

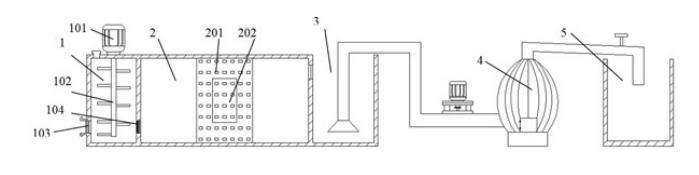

1.一種污水預處理系統，其特征在于，包括絮凝攪拌裝置、S型沉淀絮凝池、第一儲水池、蒸餾裝置和清水儲水池，所述絮凝攪拌裝置、S型沉淀絮凝池、第一儲水池、蒸餾裝置和清水儲水池依次設置，所述絮凝攪拌裝置遠離所述S型絮凝沉淀池的側邊開設有入水口，所述絮凝攪拌裝置靠近所述S型絮凝沉淀池的側面開設有第一出水口與所述S型絮凝沉淀池相連通，所述S型絮凝沉淀池遠離所述絮凝攪拌裝置的側面開設有第二出水口與所述第一儲水池相連通，所述第一儲水池通過抽水機構將初步處理后的水輸送至所述蒸餾裝置，還包括冷凝管，所述冷凝管的一端與所述蒸餾裝置相連通，另一端與所述清水儲水池相連通；所述S型絮凝沉淀池向池內凸起的池壁上設置有擾流沉淀結構。
2.根據權利要求1所述的污水預處理系統，其特征在于，所述絮凝攪拌裝置包括攪拌池本體，攪拌驅動電機和攪拌桿，所述攪拌驅動電機固定安裝在所述攪拌池本體的上方，所述攪拌驅動電機的驅動軸穿過所述攪拌池本體與所述攪拌桿固定連接，所述攪拌池本體的頂部還開設有加藥孔。
3.根據權利要求2所述的污水預處理系統，其特征在于，所述入水口開設在所述攪拌池本體遠離所述S型絮凝沉淀池的側壁上，所述第一出水口開設在所述攪拌池本體靠近所述S型絮凝沉淀池的側壁上，所述加藥孔上設置有端蓋。
4.根據權利要求3所述的污水預處理系統，其特征在于，所述S型絮凝沉淀池向池內凸起的池壁上還設置有清沙口。
5.根據權利要求4所述的污水預處理系統，其特征在于，所述擾流沉淀結構為擾流塊，所述擾流塊固定安裝在所述S型絮凝沉淀池的池壁上。
6.根據權利要求5所述的污水預處理系統，其特征在于，所述蒸餾裝置的底部的側壁上開設有清垢口。
7.根據權利要求6所述的污水預處理系統，其特征在于，所述冷凝管向所述清水儲水池傾斜。
8.根據權利要求7所述的污水預處理系統，其特征在于，所述入水口、所述第一出水口和所述第二出水口處均設置有過濾網。
9.根據權利要求8所述的污水預處理系統，其特征在于，所述第一出水口和所述入水口處于同一水平高度，所述第二出水口高于所述第一出水口設置。
發明內容
本發明所要解決的技術問題在于，現有的污水反應池的底部大多為水平設計，污水在沉淀過程中沉淀物在污水反應池較為分散，不利于沉淀物的排出，沉淀池底部若設計為傾斜，則較小的傾斜角度會(huì )導致沉淀物聚攏效果不明顯，較大的傾斜角度會(huì )導致需要較高的支架支撐，不方便修理等操作，所以提供一種污水預處理系統，所述污水預處理系統包括：絮凝攪拌裝置、S型沉淀絮凝池、第一儲水池、蒸餾裝置和清水儲水池，所述絮凝攪拌裝置、S型沉淀絮凝池、第一儲水池、蒸餾裝置和清水儲水池依次設置，所述絮凝攪拌裝置遠離所述S型絮凝沉淀池的側邊開設有入水口，所述絮凝攪拌裝置靠近所述S型絮凝沉淀池的側面開設有第一出水口與所述S型絮凝沉淀池相連通，所述S型絮凝沉淀池遠離所述絮凝攪拌裝置的側面開設有第二出水口與所述第一儲水池相連通，所述第一儲水池通過抽水機構將初步處理后的水輸送至所述蒸餾裝置，還包括冷凝管，所述冷凝管的一端與所述蒸餾裝置相連通，另一端與所述清水儲水池相連通；所述S型絮凝沉淀池向池內凸起的池壁上設置有擾流沉淀結構。
進一步地，所述絮凝攪拌裝置包括攪拌池本體，攪拌驅動電機和攪拌桿，所述攪拌驅動電機固定安裝在所述攪拌池本體的上方，所述攪拌驅動電機的驅動軸穿過所述攪拌池本體與所述攪拌桿固定連接，所述攪拌池本體的頂部還開設有加藥孔。
進一步地，所述入水口開設在所述攪拌池本體遠離所述S型絮凝沉淀池的側壁上，所述第一出水口開設在所述攪拌池本體靠近所述S型絮凝沉淀池的側壁上，所述加藥孔上設置有端蓋。
進一步地，所述S型絮凝沉淀池向池內凸起的池壁上還設置有清沙口。
進一步地，所述擾流沉淀結構為擾流塊，所述擾流塊固定安裝在所述S型絮凝沉淀池的池壁上。
進一步地，所述蒸餾裝置的底部的側壁上開設有清垢口。
進一步地，所述冷凝管向所述清水儲水池傾斜。
進一步地，所述入水口、所述第一出水口和所述第二出水口處均設置有過濾網。
進一步地，所述第一出水口和所述入水口處于同一水平高度，所述第二出水口高于所述第一出水口設置。
實施本發明，具有如下有益效果：
1.本發明利用S型絮凝沉淀池，能夠有效的利用水流的沉積原理對水中的絮凝物進行沉積，同時在凸岸原本就能夠起到降低流速增強沉積效果時，設置了擾流塊，進一步降低凸岸水流流速，使得絮凝物在凸岸處沉積，達到聚攏絮凝物的效果，方便絮凝物的清理。
（發明人：宋宏軍;顧霞;唐曉陽;陳超;郁敏;周沈斌）
