公布日：2022.10.04
申請日：2022.07.26
分類號：C02F1/62(2006.01)I;B01F27/90(2022.01)I;B01F27/80(2022.01)I;B01F35/12(2022.01)I;B08B9/087(2006.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種含重金屬廢水的重金屬綠色處理裝置，包括殼體與密封蓋，所述殼體的頂部設置有密封蓋，所述殼體的內腔設置有攪拌機構，所述攪拌機構的上設置有連接機構與緩沖機構；本發明涉及廢水處理技術領域。該含重金屬廢水的重金屬綠色處理裝置，通過設置的緩沖機構，解決了重金屬廢水處理完成后存在的大量沉淀物需要人為刮除清理，浪費大量人力并且影響下一次的重金屬廢水處理時間的問題，同時也避免了刮刀在使用的過程中，碰到頑固的固體沉降物造成對刮刀的損傷，通過打開密封蓋，將密封蓋、攪拌機構、連接機構、緩沖機構取出，松動固定螺栓解除對T型卡塊和刮刀的限制，將刮刀從T型卡塊上取出進行跟換即可，拆卸方便，安裝快捷。
權利要求書

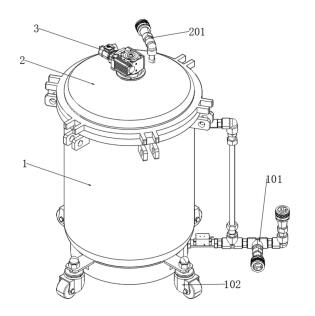

1.一種含重金屬廢水的重金屬綠色處理裝置，包括殼體(1)與密封蓋(2)，所述殼體(1)的頂部設置有密封蓋(2)，其特征在于：所述殼體(1)的內腔設置有攪拌機構(3)，所述攪拌機構(3)的上設置有連接機構(4)與緩沖機構(5)；所述緩沖機構(5)包括支撐板(501)，所述支撐板(501)的外側一端通過軸承轉動連接有移動桿(502)，所述支撐板(501)的外側另一端固定連接有定位柱(503)，所述定位柱(503)的頂部插接有連接軸(504)，且位于連接軸(504)的上方開設有插孔，所述插孔內設置有插銷(505)，所述連接軸(504)的外壁一端固定連接有定位桿(506)，且定位桿(506)的另一端固定連接有限位塊，所述定位桿(506)上套設有滑套(507)，所述滑套(507)的一端與移動桿(502)的一端固定連接，所述定位桿(506)上套設有彈簧(508)，且彈簧(508)的兩端分別與與限位塊和滑套(507)的一端相互抵觸。
2.根據權利要求1所述的一種含重金屬廢水的重金屬綠色處理裝置，其特征在于：所述攪拌機構(3)包括固定安裝在密封蓋(2)頂部的伺服電機(301)，所述伺服電機(301)的輸出端貫穿密封蓋(2)并固定連接有固定桿(302)，所述固定桿(302)的外表面上下兩端均固定連接有三組攪拌桿(303)，上下端所述攪拌桿(303)的外側一端均固定連接有定位軸桿(304)，上下端所述攪拌桿(303)內側端面固定連接有固定板(306)，所述固定板(306)的外側設置有刮刀(305)。
3.根據權利要求2所述的一種含重金屬廢水的重金屬綠色處理裝置，其特征在于：所述連接機構(4)包括轉動桿(401)，所述轉動桿(401)的兩端與兩組定位軸桿(304)的相對端轉動連接，所述轉動桿(401)的外側一端固定連接有T型卡塊(402)，所述T型卡塊(402)上設置有固定螺栓(403)。
4.根據權利要求3所述的一種含重金屬廢水的重金屬綠色處理裝置，其特征在于：所述刮刀(305)的內側端面插接在T型卡塊(402)上，所述刮刀(305)與T型卡塊(402)通過固定螺栓(403)進行固定連接。
5.根據權利要求4所述的一種含重金屬廢水的重金屬綠色處理裝置，其特征在于：所述支撐板(501)套設在轉動桿(401)兩端，所述支撐板(501)的另一端與固定板(306)的一端固定連接。
6.根據權利要求1所述的一種含重金屬廢水的重金屬綠色處理裝置，其特征在于：所述刮刀(305)的外側一端與殼體(1)的內壁相互貼合。
7.根據權利要求1所述的一種含重金屬廢水的重金屬綠色處理裝置，其特征在于：所述殼體(1)的底部一側連通有輸送管道(101)，所述輸送管道(101)上設置有控制閥，所述殼體(1)的底端固定四周安裝有萬向輪(102)。
8.根據權利要求1所述的一種含重金屬廢水的重金屬綠色處理裝置，其特征在于：所述密封蓋(2)的頂部一側連通有進液管道(201)，所述進液管道(201)的一端與外部含重金屬廢水的管道相互連通。
發明內容
針對現有技術的不足，本發明提供了一種含重金屬廢水的重金屬綠色處理裝置，解決了現有裝置，在對重金屬廢水進行沉降處理時，沉降的固體物質易附著在沉降室的內壁上，不便清理，且沉降的固體在沉降室排放較為麻煩的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種含重金屬廢水的重金屬綠色處理裝置，包括殼體與密封蓋，所述殼體的頂部設置有密封蓋，所述殼體的內腔設置有攪拌機構，所述攪拌機構的上設置有連接機構與緩沖機構；所述緩沖機構包括支撐板，所述支撐板的外側一端通過軸承轉動連接有移動桿，所述支撐板的外側另一端固定連接有定位柱，所述定位柱的頂部插接有連接軸，且位于連接軸的上方開設有插孔，所述插孔內設置有插銷，所述連接軸的外壁一端固定連接有定位桿，且定位桿的另一端固定連接有限位塊，所述定位桿上套設有滑套，所述滑套的一端與移動桿的一端固定連接，所述定位桿上套設有彈簧，且彈簧的兩端分別與與限位塊和滑套的一端相互抵觸。
優選的，所述攪拌機構包括固定安裝在密封蓋頂部的伺服電機，所述伺服電機的輸出端貫穿密封蓋并固定連接有固定桿，所述固定桿的外表面上下兩端均固定連接有三組攪拌桿，上下端所述攪拌桿的外側一端均固定連接有定位軸桿，上下端所述攪拌桿內側端面固定連接有固定板，所述固定板的外側設置有刮刀。
優選的，所述連接機構包括轉動桿，所述轉動桿的兩端與兩組定位軸桿的相對端轉動連接，所述轉動桿的外側一端固定連接有T型卡塊，所述T型卡塊上設置有固定螺栓。
優選的，所述刮刀的內側端面插接在T型卡塊上，所述刮刀與T型卡塊通過固定螺栓進行固定連接。
優選的，所述支撐板套設在轉動桿兩端，所述支撐板的另一端與固定板的一端固定連接。
優選的，所述刮刀的外側一端與殼體的內壁相互貼合。
優選的，所述殼體的底部一側連通有輸送管道，所述輸送管道上設置有控制閥，所述殼體的底端固定四周安裝有萬向輪。
優選的，所述密封蓋的頂部一側連通有進液管道，所述進液管道的一端與外部含重金屬廢水的管道相互連通。
有益效果
本發明提供了一種含重金屬廢水的重金屬綠色處理裝置。與現有技術相比具備以下有益效果：
(1)、該含重金屬廢水的重金屬綠色處理裝置，通過開啟伺服電機帶動固定桿，固定桿帶動攪拌桿轉動，對廢水進行攪拌，使重金屬廢水得到充分攪拌溶解，攪拌桿在進行攪拌的過程中，能夠帶動刮刀對殼體內壁上的固體沉降物進行刮除，在刮刀對殼體內壁上的固體沉降物進行刮除時，由于力的作用是相互的，能夠帶動刮刀和轉動桿位于支撐板上轉動，轉動桿能夠帶動兩端的移動桿轉動，從而帶動滑套位于定位桿上滑動，并壓縮彈簧，同時在彈簧的彈性作用力下能夠推動滑套向另一側移動，從而帶動移動桿、轉動桿、刮刀進行復位處理，使得刮刀能夠與殼體內壁相互貼合，通過設置的緩沖機構，解決了重金屬廢水處理完成后存在的大量沉淀物需要人為刮除清理，浪費大量人力并且影響下一次的重金屬廢水處理時間的問題，同時也避免了刮刀在使用的過程中，碰到頑固的固體沉降物造成對刮刀的損傷。
(2)、該含重金屬廢水的重金屬綠色處理裝置，通過打開密封蓋，將密封蓋、攪拌機構、連接機構、緩沖機構取出，松動固定螺栓解除對T型卡塊和刮刀的限制，將刮刀從T型卡塊上取出進行跟換即可，拆卸方便，安裝快捷，便于操作。
（發明人：毛娟;林建）
