公布日：2022.08.05
申請日：2022.03.31
分類號：B01D29/11(2006.01)I;B01D29/64(2006.01)I
摘要
本發明公開了污水處理領域的一種可移動式市政污水處理裝置，包括運輸車，運輸車上部固定安裝有凈化組件，凈化組件包括外桶，外桶底部固定安裝有支撐座，支撐座上部固定安裝有內桶，外桶和內桶之間設有空腔，內桶外壁設有過濾網，支撐座上部還轉動安裝有第一轉軸，第一轉軸外部固定連接有固定板，固定板遠離第一轉軸的一側通過彈簧活動安裝有活動板，活動板接觸過濾網進行雜質刮除。本發明通過設置凈化組件，使得運輸車和凈化組件一體化，進行污水抽取和初步凈化，污水首先進入內桶，高速轉動下污水通過離心力經過過濾網至空腔，完成過濾，同時活動板通過離心力克服彈簧的力向過濾網方向移動，進行雜質刮除工作。
權利要求書

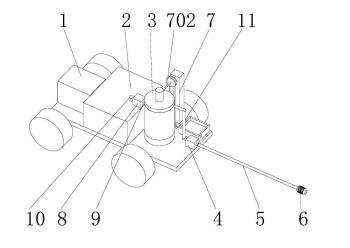

1.一種可移動式市政污水處理裝置，包括運輸車(1)，其特征在于：所述運輸車(1)上部固定安裝有凈化組件(3)，所述凈化組件(3)包括外桶(301)，所述外桶(301)底部固定安裝有支撐座(307)，所述支撐座(307)上部固定安裝有內桶(302)，所述外桶(301)和內桶(302)之間設有空腔，所述內桶(302)外壁設有過濾網(306)，所述支撐座(307)上部還轉動安裝有第一轉軸(303)，所述第一轉軸(303)外部固定連接有固定板(304)，所述固定板(304)遠離所述第一轉軸(303)的一側通過彈簧活動安裝有活動板(305)，所述活動板(305)接觸所述過濾網(306)進行雜質刮除。
2.根據權利要求1所述的一種可移動式市政污水處理裝置，其特征在于：所述內桶(302)上部設有第四水管(11)，所述第四水管(11)穿過所述內桶(302)和外桶(301)延伸至外部進行加水操作。
3.根據權利要求2所述的一種可移動式市政污水處理裝置，其特征在于：所述傳輸車尾部固定安裝有第一水泵(4)，所述水泵輸入端固定連接有第一水管(5)，所述第一水管(5)遠離所述第一水泵(4)的底端固定連接有過濾頭(6)。
4.根據權利要求3所述的一種可移動式市政污水處理裝置，其特征在于：所述過濾頭(6)外部設有條狀過濾縫隙(13)，所述第一水泵(4)輸出端固定連接所述第四水管(11)。
5.根據權利要求1所述的一種可移動式市政污水處理裝置，其特征在于：所述外桶(301)下部固定連接有第二水管(9)，所述第二水管(9)穿過所述外桶(301)延伸至外部進行放水操作。
6.根據權利要求5所述的一種可移動式市政污水處理裝置，其特征在于：所述運輸車(1)中部固定安裝有第二水泵(8)，所述第二水泵(8)輸入端固定連接所述第二水管(9)，所述第二水泵(8)輸出端固定連接有第三水管(10)。
7.根據權利要求6所述的一種可移動式市政污水處理裝置，其特征在于：所述第三水管(10)遠離所述第二水泵(8)的一端固定連接有水箱(2)并延伸至所述水箱(2)內部，所述水箱(2)固定在所述運輸車(1)上部。
8.根據權利要求1所述的一種可移動式市政污水處理裝置，其特征在于：所述外桶(301)上部固定連接有支撐塊(308)，所述支撐塊(308)內部轉動連接所述第一轉軸(303)，所述運輸車(1)設有傳動件(7)，所述傳動件(7)包括第一斜齒輪(701)，所述第一轉軸(303)外部固定所述第一斜齒輪(701)，所述第一斜齒輪(701)嚙合連接有第二斜齒輪(702)，所述第二斜齒輪(702)遠離所述第一轉軸(303)的一側固定連接有轉桿(703)。
9.根據權利要求8所述的一種可移動式市政污水處理裝置，其特征在于：所述轉桿(703)遠離所述第二斜齒輪(702)的一端固定連接有第一轉輪(704)，所述第一轉輪(704)外部活動連接有傳動帶(705)，所述第一轉輪(704)通過所述傳動帶(705)傳動連接有第二轉輪(706)，所述運輸車(1)設有第二轉軸(12)，所述第二轉軸(12)外部固定連接所述第二轉輪(706)。
10.根據權利要求9所述的一種可移動式市政污水處理裝置，其特征在于：所述第二斜齒輪(702)轉動安裝在所述支撐塊(308)內部，所述第一轉輪(704)轉動安裝在所述運輸車(1)上部。
發明內容
本發明的目的在于提供一種可移動式市政污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種可移動式市政污水處理裝置，包括運輸車，所述運輸車上部固定安裝有凈化組件，所述凈化組件包括外桶，所述外桶底部固定安裝有支撐座，所述支撐座上部固定安裝有內桶，所述外桶和內桶之間設有空腔，所述內桶外壁設有過濾網，所述支撐座上部還轉動安裝有第一轉軸，所述第一轉軸外部固定連接有固定板，所述固定板遠離所述第一轉軸的一側通過彈簧活動安裝有活動板，所述活動板接觸所述過濾網進行雜質刮除。
作為本發明再進一步的方案：所述內桶上部設有第四水管，所述第四水管穿過所述內桶和外桶延伸至外部進行加水操作。
作為本發明再進一步的方案：所述傳輸車尾部固定安裝有第一水泵，所述水泵輸入端固定連接有第一水管，所述第一水管遠離所述第一水泵的底端固定連接有過濾頭。
作為本發明再進一步的方案：所述過濾頭外部設有條狀過濾縫隙，所述第一水泵輸出端固定連接所述第四水管。
作為本發明再進一步的方案：所述外桶下部固定連接有第二水管，所述第二水管穿過所述外桶延伸至外部進行放水操作。
作為本發明再進一步的方案：所述運輸車中部固定安裝有第二水泵，所述第二水泵輸入端固定連接所述第二水管，所述第二水泵輸出端固定連接有第三水管。
作為本發明再進一步的方案：所述第三水管遠離所述第二水泵的一端固定連接有水箱并延伸至所述水箱內部，所述水箱固定在所述運輸車上部。
作為本發明再進一步的方案：所述外桶上部固定連接有支撐塊，所述支撐塊內部轉動連接所述第一轉軸，所述運輸車設有傳動件，所述傳動件包括第一斜齒輪，所述第一轉軸外部固定所述第一斜齒輪，所述第一斜齒輪嚙合連接有第二斜齒輪，所述第二斜齒輪遠離所述第一轉軸的一側固定連接有轉桿。
作為本發明再進一步的方案：所述轉桿遠離所述第二斜齒輪的一端固定連接有第一轉輪，所述第一轉輪外部活動連接有傳動帶，所述第一轉輪通過所述傳動帶傳動連接有第二轉輪，所述運輸車設有第二轉軸，所述第二轉軸外部固定連接所述第二轉輪。
作為本發明再進一步的方案：所述第二斜齒輪轉動安裝在所述支撐塊內部，所述第一轉輪轉動安裝在所述運輸車上部。
與現有技術相比，本發明的有益效果是：
1、本發明，通過設置凈化組件，使得運輸車和凈化組件一體化，進行污水抽取和初步凈化，方便進行抽取和凈化，無需使用多個車輛分別進行凈化水運輸和裝置運輸，通過設置桶底部固定安裝有支撐座，支撐座上部固定安裝有內桶，外桶和內桶之間設有空腔，內桶外壁設有過濾網，使得污水首先進入內桶，經過過濾網過濾后流向空腔內，進行初步過濾，通過支撐座上部還轉動安裝有第一轉軸，第一轉軸外部固定連接有固定板，固定板遠離第一轉軸的一側通過彈簧活動安裝有活動板，活動板接觸過濾網進行雜質刮除，使得第一轉軸可以帶動固定板進行轉動，防止污水內部的雜質沉淀凝塊，堵塞過濾網，高速轉動下污水通過離心力經過過濾網至空腔，完成過濾，同時活動板通過離心力克服彈簧的力向過濾網方向移動，進行雜質刮除工作。
2、本發明通過設置第四水管，可以和第一水泵相連，第一水泵進行抽水操作，將污水傳輸至凈化組件中，通過第一水管遠離第一水泵的底端固定連接有過濾頭，過濾頭外部設有條狀過濾縫隙，對污水中的較大的雜質進行過濾。
3、本發明通過設置第二水泵，可以連接第二水管，然后與外桶相連，將空腔內的凈化水進行抽取操作，通過第二水泵輸出端固定連接有第三水管，第三水管遠離第二水泵的一端固定連接有水箱并延伸至水箱內部，可以將凈化水運輸至水箱中進行儲存，然后通過運輸車進行運輸。
4、本發明通過設置第一斜齒輪，使得轉桿轉動時，第二斜齒輪可以帶動第一斜齒輪進行轉動，從而轉軸開始進行轉動。
5、本發明，通過設置第二轉軸，第二轉軸轉動時，設置在第二轉軸上部的第二轉輪可以通過傳動帶驅動第一轉輪進行轉動，從而驅動轉桿進行轉動，使得本裝置可以在運輸車運輸時，通過運輸車移動的動能驅動第一轉軸轉動，輔助凈化組件進行凈化操作。
（發明人：劉靜;趙銀;朱珊珊;鄭圓;張延銀）
